2011 YAMAHA XVS1300A ESP

MANUTENÇÃO PERIÓDICA E AJUSTES

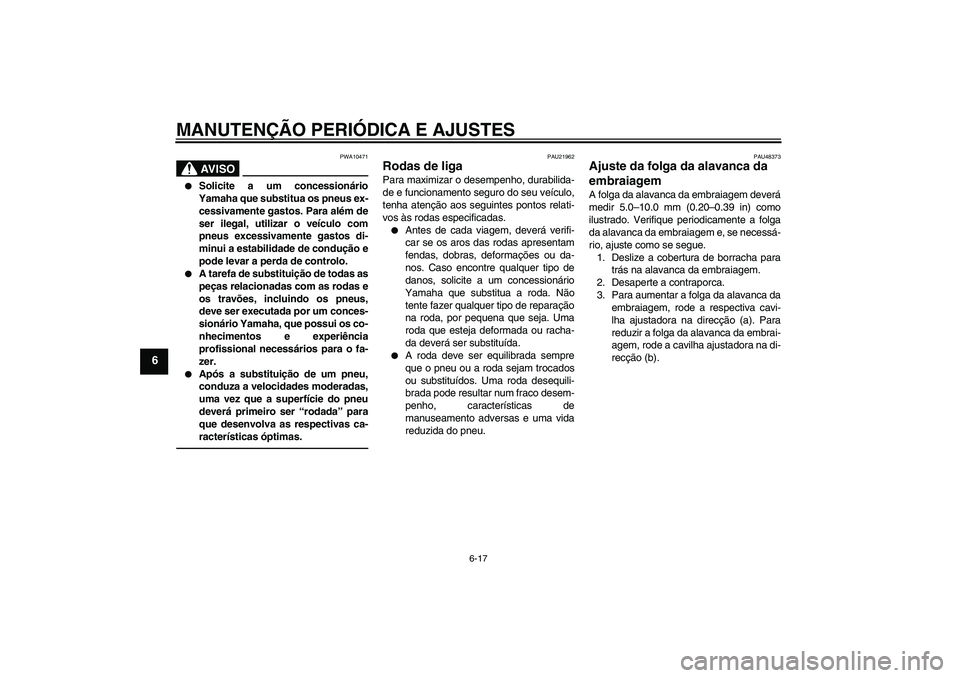

6-17
6
AV I S O
PWA10471


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.


Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
PAU21962
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU48373
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 5.0–10.0 mm (0.20–0.39 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Deslize a cobertura de borracha para
trás na alavanca da embraiagem.
2. Desaperte a contraporca.
3. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva cavi-
lha ajustadora na direcção (a). Para
reduzir a folga da alavanca da embrai-
agem, rode a cavilha ajustadora na di-
recção (b).
U11CP4P0.book Page 17 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
NOTA
Se tiver sido possível obter a folga especifi-
cada para a alavanca da embraiagem con-
forme descrito acima, ignore os passos 4–
7.4. Rode a cavilha ajustadora totalmente
na direcção (a) para desapertar o cabo
da embraiagem.
5. Faça deslizar a cobertura de borracha
mais para trás no cabo da embraia-
gem e, depois, desaperte a contrapor-
ca.6. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva porca
ajustadora na direcção (a). Para redu-
zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b).
7. Aperte a contraporca no cabo da em-
braiagem e, depois, faça deslizar a co-
bertura de borracha para a posição
original.
8. Aperte a contraporca na alavanca da
embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
PAU37913
Verificação da folga da alavanca
do travão Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecci-
one o sistema de travagem.
AV I S O
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
1. Folga da alavanca da embraiagem
2. Contraporca
3. Cavilha ajustadora da folga da alavanca da
embraiagem
4. Cobertura de borracha1
2
3
4
1. Porca ajustadora da folga da alavanca da
embraiagem
2. Contraporca
3. Cobertura de borracha
12
(a)
(b)
3
1. Sem folga da alavanca do travão
1
U11CP4P0.book Page 18 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU22273
Interruptores das luzes dos tra-
vões A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porcaajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22392
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
(a)21
(b)
1. Ranhura indicadora de desgaste da pastilha
do travão
U11CP4P0.book Page 19 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:


Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
L
O
W
E
R
1
Líquido dos travões recomendado:
DOT 4
U11CP4P0.book Page 20 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

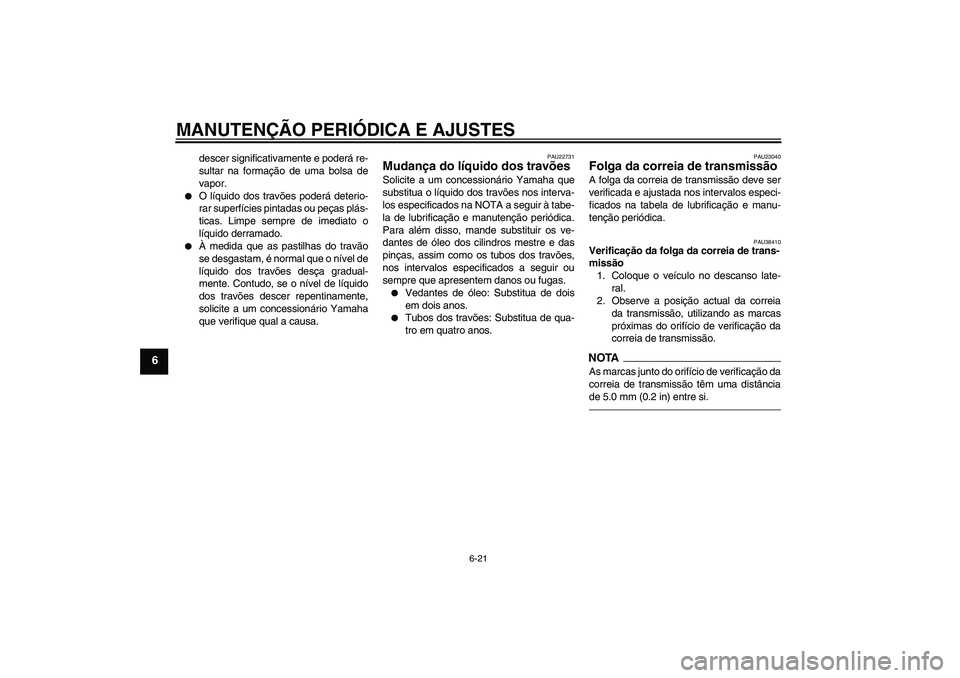

6-21
6
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22731
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late-
ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTA
As marcas junto do orifício de verificação da
correia de transmissão têm uma distância
de 5.0 mm (0.2 in) entre si.
U11CP4P0.book Page 21 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
3. Observe a posição da correia de trans-
missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.NOTA
Poderá obter um calibrador da tensão da
correia num concessionário Yamaha.
4. Calcule a folga da correia de transmis-
são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão
estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.
PAU23095
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10711]
1. Correia de transmissão
2. Marcas2
1
1. Calibrador da tensão da correia
2. Folga da correia de transmissão
Folga da correia de transmissão:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubrificante recomendado:
Yamaha Chain and Cable Lube ou
óleo do motor
U11CP4P0.book Page 22 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU49920
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU44272
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Pedal do travão
Pedal de mudança de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U11CP4P0.book Page 23 Friday, December 3, 2010 11:54 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PAUM1651
Lubrificação dos pivôs do braço
oscilante Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU23251
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U11CP4P0.book Page 25 Friday, December 3, 2010 11:54 AM
