Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubeh ör erh ältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich f ür mehr Informationen an einen
Yamaha-Vertragsh ändler.
GAU12348
Lenkerarmaturen Links Rechts
GAU12370
Lichthupenschalter
“PASS”
Dr ücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zur ück. Um die Blinker
1. Lichthupenschalter “PA S S”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
12
345
1. Motorstoppschalter “/”
2. Antriebsmodus-Schalter “MODE”
3. Starterschalter “”
1
2
3
U23PG1G0.book Page 16 Friday, August 6, 2010 9:18 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zur ückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Ausl ösen der Hupe diesen Schalter
bet ätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter
auf “” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug st ürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
bet ätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorst örungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schl üssel in die Stellung “ON ” gedreht und
der Startknopf gedr ückt wird, damit wird je-
doch keine St örung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zü ndschlüssel in der Stellung “ON ”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
f ä hrlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht ü ber einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen k önnte.
GAU49571
Antriebsmodus-Schalter “MODE ”
WARNUNG
GWA15340
Den D-Modus nicht wechseln, wä hrend
das Fahrzeug in Bewegung ist.Mit diesem Schalter wird der Antriebsmo-
dus auf Touren-Modus “T ” oder Sport-Mo-
dus “S” umgeschaltet.
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollst ändig geschlos-
sen sein. Der gew
ählte Modus wird in der Antriebs-
modusanzeige angezeigt. (Siehe Seite
3-13.)
U23PG1G0.book Page 17 Friday, August 6, 2010 9:18 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3
WARNUNG

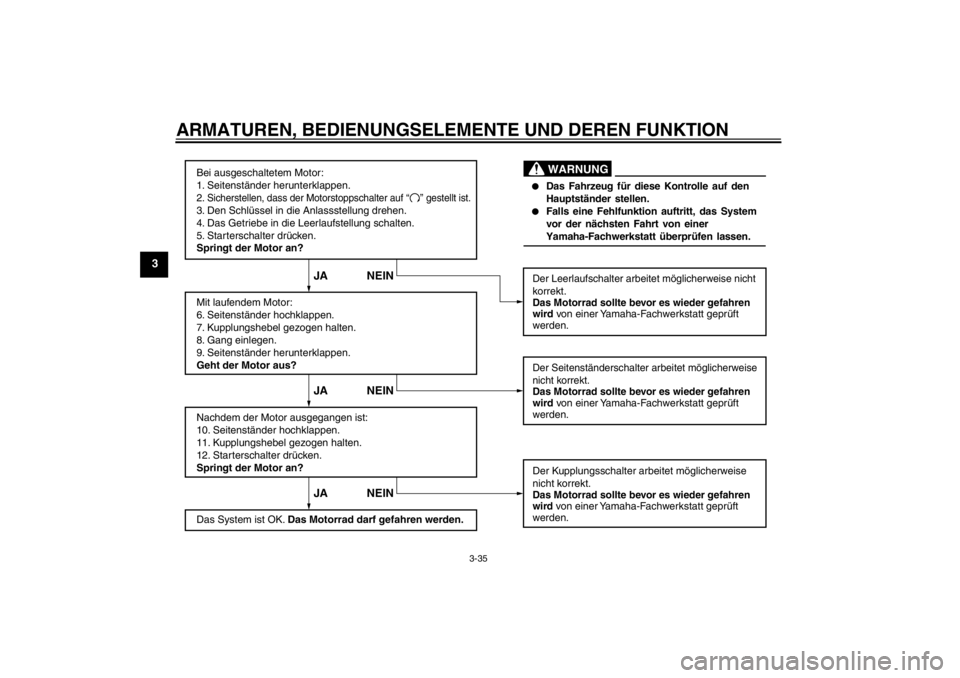

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN


Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.


Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
“ ” gestellt ist.
U23PG1G0.book Page 35 Friday, August 6, 2010 9:18 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-H ändler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unf ällen oder Verletzungen in
Folge davon.
GAU48710
HINWEISZur Ausstattung dieses Modell geh ören:

ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schl üssel auf “ OFF” und danach auf
“ ON ” drehen, um den Fehlercode zu
l ö schen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Dr ücken des Starterschalters angelas-
sen wird.


ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. Dr ücken
Sie, wenn der Motor sich ausschaltet,
einfach den Starterschalter, um den
Motor neu zu starten.
GAU49541
Motor anlassen Da das Fahrzeug mit einem Z ündunterbre-
chungs- und Anlasssperrschalter-System
ausger üstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erf üllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muss der
Seitenst änder hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-34.
1. Den Z ündschl üssel auf “ON ” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlö schen.

Ölstand-Warnleuchte


Motorst örungs-Warnleuchte


K ühlfl üssigkeitstemperatur-
Warnleuchte


ABS-Warnleuchte


Kontroll-/Warnleuchte des Trakti-
onskontrollsystems


Anzeigeleuchte des Wegfahr-
sperren-Systems
