CONSIGNES DE SÉCURITÉ
1-2
1
●
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse). Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
●
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule. Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
Le passager doit toujours se tenir des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.
●
Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
●
Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.
●
Toujours porter un casque homolo-
gué.
●
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
●
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
●
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.
●
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.
●
Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxyde de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
U20SF3F0.book Page 2 Thursday, April 5, 2012 1:48 PM

CONSIGNES DE SÉCURITÉ
1-3
1
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.●
Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en
ouvrant portes et fenêtres, le mo-
noxyde de carbone peut atteindre rapi-
dement des concentrations dangereu-
ses.
●
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
●
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’une moto chargée d’accessoires ou de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
●
Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas la déséquilibrer.
●
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets (ex. : sac de couchage, sac à
dos ou tente) peuvent déstabiliser la
direction et rendre le maniement
plus difficile.
●
Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
Charge maximale:
XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb)
U20SF3F0.book Page 3 Thursday, April 5, 2012 1:48 PM

CONSIGNES DE SÉCURITÉ
1-4
1
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
●
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres. Les accessoires montés sur le gui- don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions. Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.
●
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-20 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U20SF3F0.book Page 4 Thursday, April 5, 2012 1:48 PM

CONSIGNES DE SÉCURITÉ
1-5
1
Transport de la moto
Bien veiller à suivre les instructions suivan-
tes avant de transporter la moto dans un
autre véhicule.●
Retirer tous les éléments lâches de la
moto.
●
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carburant.
●
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
●
Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
●
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
●
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
U20SF3F0.book Page 5 Thursday, April 5, 2012 1:48 PM

DESCRIPTION
2-1
2
FAU10410

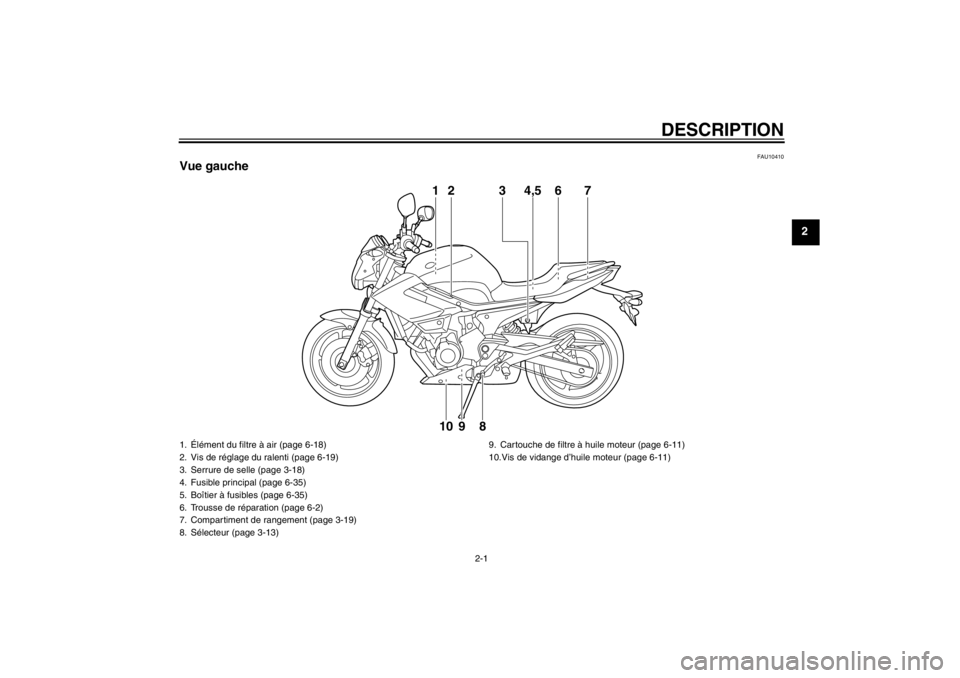

Vue gauche
1 2 3 4,5 7
6
8910
1. Élément du filtre à air (page 6-18)
2. Vis de réglage du ralenti (page 6-19)
3. Serrure de selle (page 3-18)
4. Fusible principal (page 6-35)
5. Boîtier à fusibles (page 6-35)
6. Trousse de réparation (page 6-2)
7. Compartiment de rangement (page 3-19)
8. Sélecteur (page 3-13) 9. Cartouche de filtre à huile moteur (page 6-11)
10.Vis de vidange d’huile moteur (page 6-11)
U20SF3F0.book Page 1 Thursday, April 5, 2012 1:48 PM

DESCRIPTION
2-2
2
FAU10420
Vue droite
123 45
6789
10
11
1. Accroche-casque (page 3-19)
2. Batterie (page 6-33)
3. Réservoir du liquide de frein arrière (page 6-26)
4. Bouchon de remplissage de l’huile moteur (page 6-11)
5. Bouchon du radiateur (page 6-14)
6. Vase d’expansion (page 6-14)
7. Vis de vidange du liquide de refroidissement (page 6-15)
8. Jauge de niveau d’huile (page 6-11) 9. Pédale de frein (page 3-14)
10.Contacteur de feu stop su
r frein arrière (page 6-24)
11.Bague de réglage de la précontrainte de ressort du combiné ressort- amortisseur (page 3-20)U20SF3F0.book Page 2 Thursday, April 5, 2012 1:48 PM

DESCRIPTION
2-3
2
FAU10430
Commandes et instruments
1235678
4
1. Levier d’embrayage (page 3-13)
2. Combiné de contacteurs gauche (page 3-11)
3. Contacteur à clé/antivol (page 3-2)
4. Bloc de compteurs multifonctions (page 3-8)
5. Réservoir du liquide de frein avant (page 6-26)
6. Combiné de contacteurs droit (page 3-11)
7. Poignée des gaz (page 6-20)
8. Levier de frein (page 3-13)
U20SF3F0.book Page 3 Thursday, April 5, 2012 1:48 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10977
Immobilisateur antivol Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :●
une clé d’enregistrement de codes
(anneau en plastique rouge)
●
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
●
un transpondeur (dans la clé d’enre-
gistrement de codes)
●
un immobilisateur
●
un bloc de commande électronique
(ECU)
●
un témoin de l’immobilisateur antivol
(Voir page 3-7.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION
FCA11821
●
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clés con- ventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
●
Ne plonger aucune des clés dans
du liquide.
●
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
●
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
●
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
●
Ne pas déposer d’objet lourd sur
aucune des clés.
●
Ne rectifier aucune des clés ni mo-
difier leur forme.
●
Ne pas retirer l’anneau en plastique
des clés.
●
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
●
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)U20SF3F0.book Page 1 Thursday, April 5, 2012 1:48 PM
