2011 YAMAHA WR 450F ESP

2-11
ESPECIFICACIONES DE MANTENIMIENTO
Sistema de carga:
Tipo de sistema Magneto CA ----
Modelo (estátor)/fabricante 5TJ 50/YAMAHA ----
Producción normal 14 V/120 W a 5,000 r/min ----
Resistencia de la bobina de carga (color) 0.288–0.432 Ωa 20 °C (68 °F) (Blanco–Masa) ----
Resistencia de la bobina de iluminación (color) 0.224–0.336 Ωa 20 °C (68 °F) (Amarillo–Masa) ----
Rectificador/regulador:
Tipo de regulador Cortocircuito de semiconductor ----
Modelo/fabricante SH770AA/SHINDENGEN ----
Voltaje regulado (CA) 12.5–13.5 V ----
Voltaje regulado (CC) 14.0–15.0 V ----
Capacidad del rectificador (CA) 12 A ----
Capacidad del rectificador (CC) 8 A ----
Sistema de arranque eléctrico:
Tipo Engranaje constante ----
Motor de arranque:
Modelo/fabricante 5UM20/YAMAHA ----
Voltaje de trabajo 12 V ----
Potencia 0.48 kW ----
Resistencia de la bobina del inducido 0.0117–0.0143 Ωa 20 °C (68 °F) ----
Longitud total de la escobilla 7 mm (0.28 in) 3.5 mm (0.14
in)
Número de escobillas 2 unidades ----
Tensión del muelle 3.92–5.88 N (400–600 g, 14.1–21.2 oz) ----
Diámetro del colector 17.6 mm (0.69 in) 16.6 mm (0.65
in)
Rebaje de mica (profundidad) 1.5 mm (0.06 in) ----
Relé de arranque:
Modelo/fabricante RC19-042/MITSUBA ----
Amperaje 180 A ----
Resistencia del devanado de la bobina 4.2–4.6 Ωa 20 °C (68 °F) ----
Relé de corte del circuito de arranque:
Modelo/fabricante ACM33221 M38/MATSUSHITA ----
Resistencia del devanado de la bobina 75.69–92.51 Ωa 20 °C (68 °F) ----
Fusibles (amperaje × cantidad):
Fusible principal 10 A × 1 ----
Fusible de reserva 10 A × 1 ----Elemento Estándar Límite

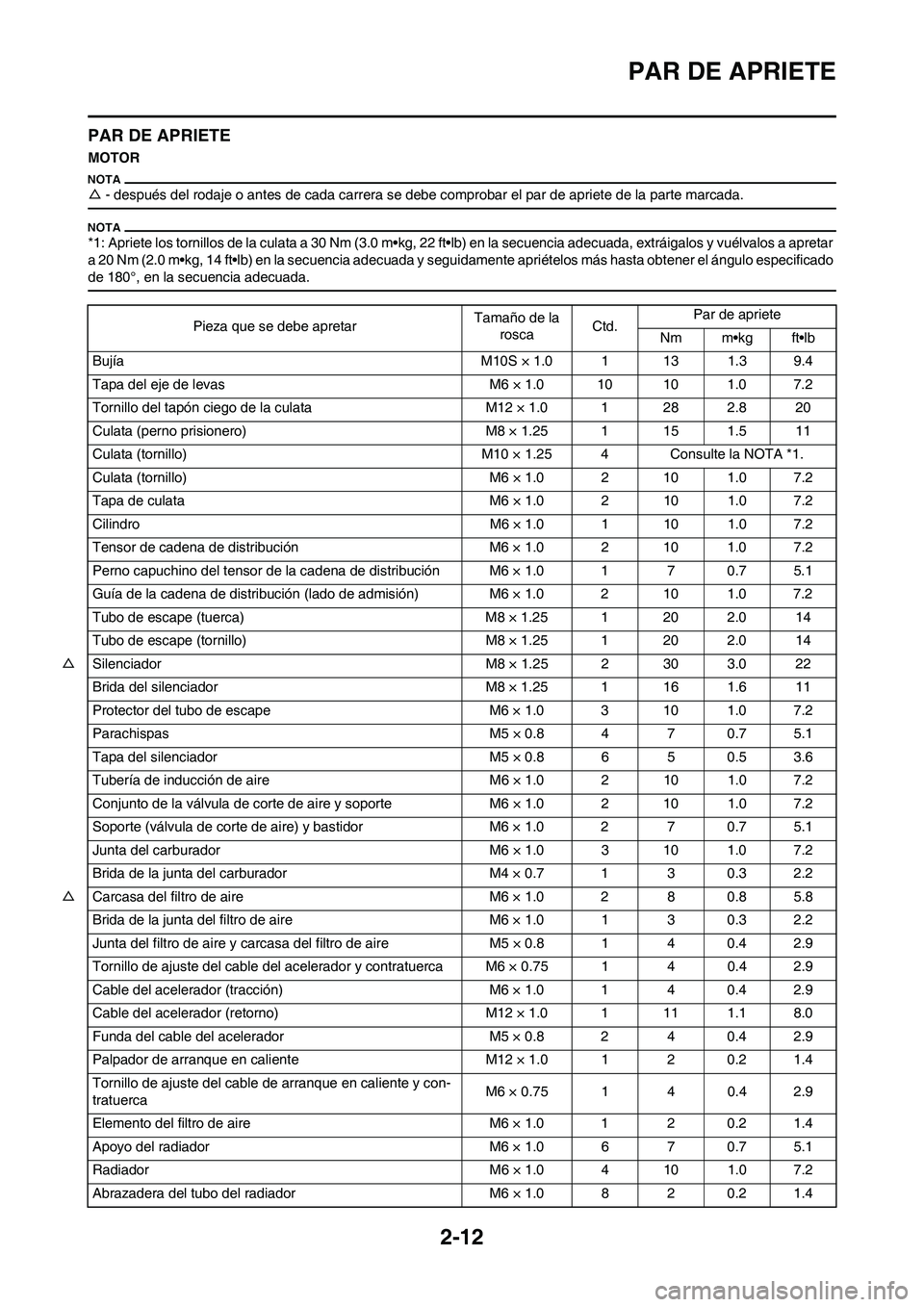

2-12
PAR DE APRIETE
PAR DE APRIETE
MOTOR
△- después del rodaje o antes de cada carrera se debe comprobar el par de apriete de la parte marcada.
*1: Apriete los tornillos de la culata a 30 Nm (3.0 m•kg, 22 ft•lb) en la secuencia adecuada, extráigalos y vuélvalos a apretar
a 20 Nm (2.0 m•kg, 14 ft•lb) en la secuencia adecuada y seguidamente apriételos más hasta obtener el ángulo especificado
de 180°, en la secuencia adecuada.
Pieza que se debe apretarTamaño de la
roscaCtd.Par de apriete
Nm m•kg ft•lb
Bujía M10S × 1.0 1 13 1.3 9.4
Tapa del eje de levas M6 × 1.0 10 10 1.0 7.2
Tornillo del tapón ciego de la culata M12 × 1.0 1 28 2.8 20
Culata (perno prisionero) M8 × 1.25 1 15 1.5 11
Culata (tornillo) M10 × 1.25 4 Consulte la NOTA *1.
Culata (tornillo) M6 × 1.0 2 10 1.0 7.2
Tapa de culata M6 × 1.0 2 10 1.0 7.2
Cilindro M6 × 1.0 1 10 1.0 7.2
Tensor de cadena de distribución M6 × 1.0 2 10 1.0 7.2
Perno capuchino del tensor de la cadena de distribución M6 × 1.0 1 7 0.7 5.1
Guía de la cadena de distribución (lado de admisión) M6 × 1.0 2 10 1.0 7.2
Tubo de escape (tuerca) M8 × 1.25 1 20 2.0 14
Tubo de escape (tornillo) M8 × 1.25 1 20 2.0 14
△Silenciador M8 × 1.25 2 30 3.0 22
Brida del silenciador M8 × 1.25 1 16 1.6 11
Protector del tubo de escape M6 × 1.0 3 10 1.0 7.2
Parachispas M5 × 0.8 4 7 0.7 5.1
Tapa del silenciador M5 × 0.8 6 5 0.5 3.6
Tubería de inducción de aire M6 × 1.0 2 10 1.0 7.2
Conjunto de la válvula de corte de aire y soporte M6 × 1.0 2 10 1.0 7.2
Soporte (válvula de corte de aire) y bastidor M6 × 1.0 2 7 0.7 5.1
Junta del carburador M6 × 1.0 3 10 1.0 7.2
Brida de la junta del carburador M4 × 0.7 1 3 0.3 2.2
△Carcasa del filtro de aire M6 × 1.0 2 8 0.8 5.8
Brida de la junta del filtro de aire M6 × 1.0 1 3 0.3 2.2
Junta del filtro de aire y carcasa del filtro de aire M5 × 0.8 1 4 0.4 2.9
Tornillo de ajuste del cable del acelerador y contratuerca M6 × 0.75 1 4 0.4 2.9
Cable del acelerador (tracción) M6 × 1.0 1 4 0.4 2.9
Cable del acelerador (retorno) M12 × 1.0 1 11 1.1 8.0
Funda del cable del acelerador M5 × 0.8 2 4 0.4 2.9
Palpador de arranque en caliente M12 × 1.0 1 2 0.2 1.4
Tornillo de ajuste del cable de arranque en caliente y con-
tratuercaM6 × 0.75 1 4 0.4 2.9
Elemento del filtro de aire M6 × 1.0 1 2 0.2 1.4
Apoyo del radiador M6 × 1.0 6 7 0.7 5.1
Radiador M6 × 1.0 4 10 1.0 7.2
Abrazadera del tubo del radiador M6 × 1.0 8 2 0.2 1.4

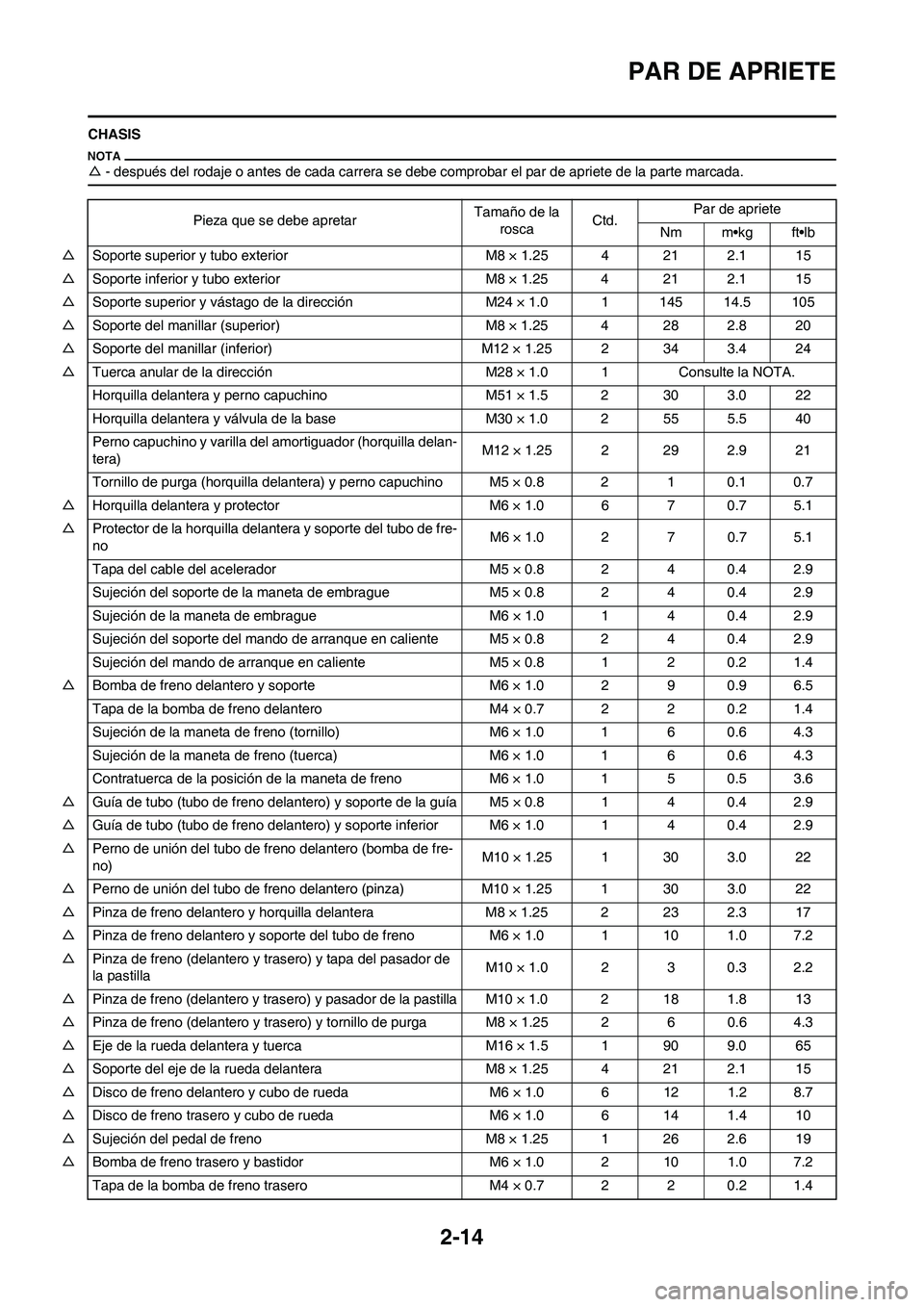

2-14
PAR DE APRIETE
CHASIS
△- después del rodaje o antes de cada carrera se debe comprobar el par de apriete de la parte marcada.
Pieza que se debe apretarTamaño de la
roscaCtd.Par de apriete
Nm m•kg ft•lb
△Soporte superior y tubo exterior M8 × 1.25 4 21 2.1 15
△Soporte inferior y tubo exterior M8 × 1.25 4 21 2.1 15
△Soporte superior y vástago de la dirección M24 × 1.0 1 145 14.5 105
△Soporte del manillar (superior) M8 × 1.25 4 28 2.8 20
△Soporte del manillar (inferior) M12 × 1.25 2 34 3.4 24
△Tuerca anular de la dirección M28 × 1.0 1 Consulte la NOTA.
Horquilla delantera y perno capuchino M51 × 1.5 2 30 3.0 22
Horquilla delantera y válvula de la base M30 × 1.0 2 55 5.5 40
Perno capuchino y varilla del amortiguador (horquilla delan-
tera)M12 × 1.25 2 29 2.9 21
Tornillo de purga (horquilla delantera) y perno capuchino M5 × 0.8 2 1 0.1 0.7
△Horquilla delantera y protector M6 × 1.0 6 7 0.7 5.1
△Protector de la horquilla delantera y soporte del tubo de fre-
noM6 × 1.0 2 7 0.7 5.1
Tapa del cable del acelerador M5 × 0.8 2 4 0.4 2.9
Sujeción del soporte de la maneta de embrague M5 × 0.8 2 4 0.4 2.9
Sujeción de la maneta de embrague M6 × 1.0 1 4 0.4 2.9
Sujeción del soporte del mando de arranque en caliente M5 × 0.8 2 4 0.4 2.9
Sujeción del mando de arranque en caliente M5 × 0.8 1 2 0.2 1.4
△Bomba de freno delantero y soporte M6 × 1.0 2 9 0.9 6.5
Tapa de la bomba de freno delantero M4 × 0.7 2 2 0.2 1.4
Sujeción de la maneta de freno (tornillo) M6 × 1.0 1 6 0.6 4.3
Sujeción de la maneta de freno (tuerca) M6 × 1.0 1 6 0.6 4.3
Contratuerca de la posición de la maneta de freno M6 × 1.0 1 5 0.5 3.6
△Guía de tubo (tubo de freno delantero) y soporte de la guía M5 × 0.8 1 4 0.4 2.9
△Guía de tubo (tubo de freno delantero) y soporte inferior M6 × 1.0 1 4 0.4 2.9
△Perno de unión del tubo de freno delantero (bomba de fre-
no)M10 × 1.25 1 30 3.0 22
△Perno de unión del tubo de freno delantero (pinza) M10 × 1.25 1 30 3.0 22
△Pinza de freno delantero y horquilla delantera M8 × 1.25 2 23 2.3 17
△Pinza de freno delantero y soporte del tubo de freno M6 × 1.0 1 10 1.0 7.2
△Pinza de freno (delantero y trasero) y tapa del pasador de
la pastillaM10 × 1.0 2 3 0.3 2.2
△Pinza de freno (delantero y trasero) y pasador de la pastilla M10 × 1.0 2 18 1.8 13
△Pinza de freno (delantero y trasero) y tornillo de purga M8 × 1.25 2 6 0.6 4.3
△Eje de la rueda delantera y tuerca M16 × 1.5 1 90 9.0 65
△Soporte del eje de la rueda delantera M8 × 1.25 4 21 2.1 15
△Disco de freno delantero y cubo de rueda M6 × 1.0 6 12 1.2 8.7
△Disco de freno trasero y cubo de rueda M6 × 1.0 6 14 1.4 10
△Sujeción del pedal de freno M8 × 1.25 1 26 2.6 19
△Bomba de freno trasero y bastidor M6 × 1.0 2 10 1.0 7.2
Tapa de la bomba de freno trasero M4 × 0.7 2 2 0.2 1.4

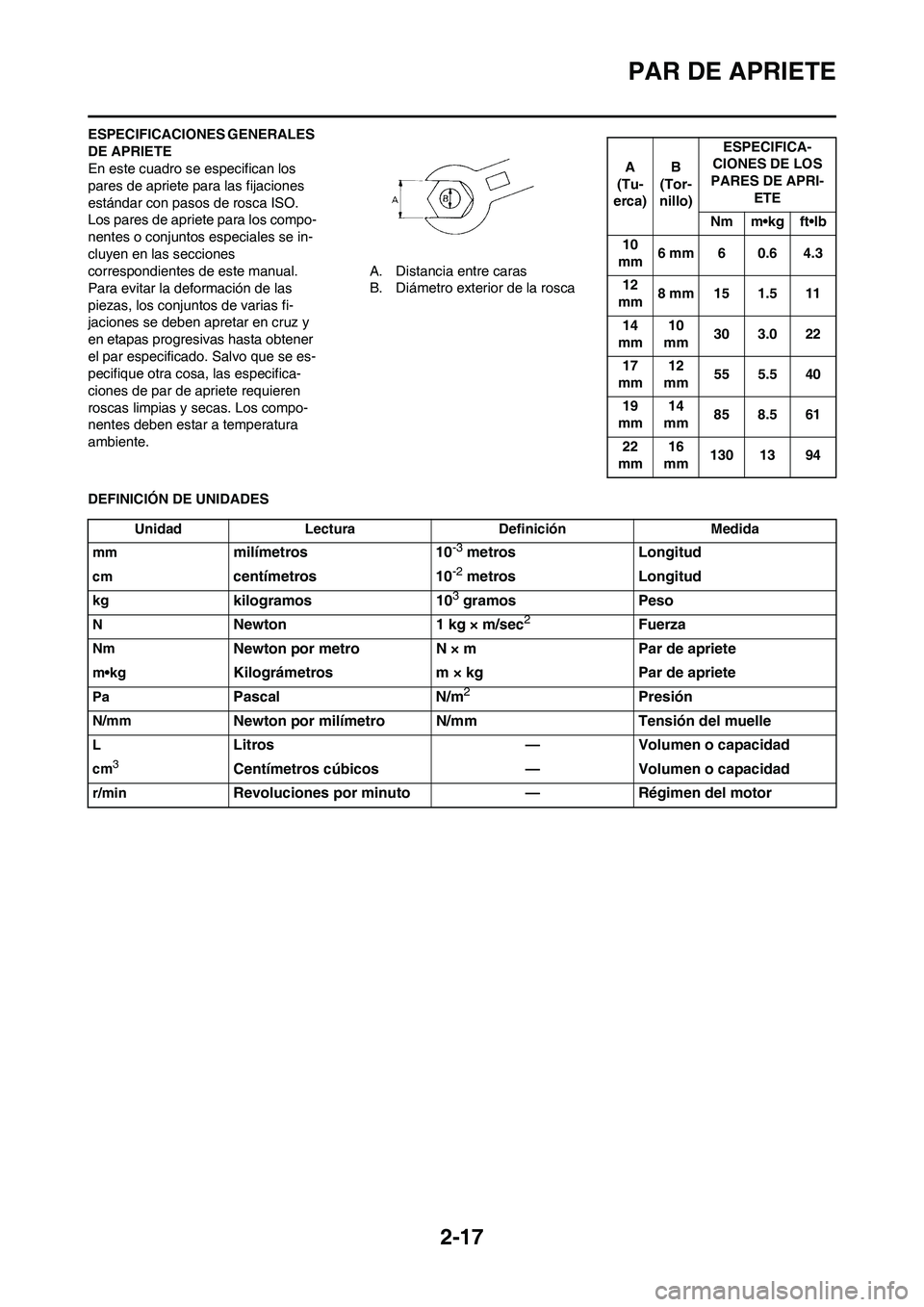

2-17
PAR DE APRIETE
ESPECIFICACIONES GENERALES
DE APRIETE
En este cuadro se especifican los
pares de apriete para las fijaciones
estándar con pasos de rosca ISO.
Los pares de apriete para los compo-
nentes o conjuntos especiales se in-
cluyen en las secciones
correspondientes de este manual.
Para evitar la deformación de las
piezas, los conjuntos de varias fi-
jaciones se deben apretar en cruz y
en etapas progresivas hasta obtener
el par especificado. Salvo que se es-
pecifique otra cosa, las especifica-
ciones de par de apriete requieren
roscas limpias y secas. Los compo-
nentes deben estar a temperatura
ambiente.A. Distancia entre caras
B. Diámetro exterior de la rosca
DEFINICIÓN DE UNIDADES
A
(Tu-
erca)B
(Tor-
nillo)ESPECIFICA-
CIONES DE LOS
PARES DE APRI-
ETE
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Unidad Lectura Definición Medida
mm
milímetros 10-3 metros Longitud
cmcentímetros 10-2 metros Longitud
kgkilogramos 103 gramos Peso
NNewton 1 kg × m/sec2Fuerza
NmNewton por metro N × m Par de apriete
m•kgKilográmetros m × kg Par de apriete
PaPascal N/m2Presión
N/mmNewton por milímetro N/mm Tensión del muelle
LLitros — Volumen o capacidad
cm3Centímetros cúbicos —Volumen o capacidad
r/minRevoluciones por minuto— Régimen del motor

2-21
DIAGRAMA DE CABLEADO
DIAGRAMA DE CABLEADO
1. Tubo respiradero del depósito
de combustible
2. Brida
3. Diodo
4. Cable de arranque en caliente
5. Cable del sensor de posición del
acelerador
6. Mazo de cables
7. Montículo (bastidor)8. Cable negativo de la batería
9. Cable del motor de arranque
10. Cable del interruptor de luz de
punto muerto
11. Cable de la magneto CA
12. Tubo de freno
13. Cable del rectificador/regulador
14. Tubo respiradero del carburador15. Tubo de desbordamiento del
carburador
16. Tubo respiradero del depósito
de recuperación
17. Protector del cable de arranque
en caliente
18. Tapa de goma

2-22
DIAGRAMA DE CABLEADO
A. Introduzca el extremo del tubo
respiradero del depósito de
combustible por el orificio del
vástago de la dirección.
B. Sujete el cable del acelerador, el
cable de arranque en caliente y
el cable del rectificador/ regula-
dor en el bastidor. Sitúe la
abrazadera debajo del cable del
acelerador en el lado derecho
del bastidor y oriente sus extre-
mos, así como los extremos de
la sujeción, hacia abajo.
C. Sujete el diodo (por la marca), el
cable del acelerador y el cable
de arranque en caliente en el
bastidor. Localice el extremo de
la brida encarada hacia la parte
inferior derecha del bastidor y
con el extremo encarado hacia
abajo.
D. Sujete el mazo de cables, el ca-
ble del sensor de posición del
acelerador y el cable de em-
brague al bastidor. Pase la brida
por el orificio del apoyo (válvula
de corte de aire). Localice el ex-
tremo de la brida encarada ha-
cia la parte inferior del bastidor y
corte el extremo.
E. Pase los tubos respiraderos del
carburador, el tubo de re-
bosamiento del carburador y el
tubo respiradero del depósito de
recuperación entre la biela y el
tubo transversal (bastidor).
F. Pase el cable del interruptor de
punto muerto por el interior del
soporte del motor.
G. Sujete el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA en el bastidor.
Localice el extremo de la brida
encarada hacia el exterior del
bastidor y con el extremo encar-
ado hacia la parte posterior de
éste.
H. Sujete el cable de la magneto
CA y el cable del interruptor de
punto muerto al bastidor. Local-
ice el extremo de la brida encar-
ada hacia la parte posterior del
bastidor y corte el extremo.
I. Pase el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA por el interior
del mazo de cables.
J. Sujete el cable de la magneto
CA y el cable del interruptor de
punto muerto al bastidor.
K. Pase el mazo de cables por la
guía.L. Localice los acopladores en la
hendidura del bastidor.
M. Pase los tubos respiraderos del
carburador, el tubo de re-
bosamiento del carburador y el
tubo respiradero del depósito de
recuperación de forma que no
toquen el amortiguador trasero.
N. Sujete el acoplador empujándo-
lo al interior del orificio de la un-
idad del faro.
O. Sujete el cable del sensor de
posición del acelerador y el ca-
ble de arranque en caliente.
P. Sitúe la abrazadera entre el pro-
tector del cable de arranque en
caliente y la tapa de goma.

2-23
DIAGRAMA DE CABLEADO
1. Cable del acelerador (tracción)
2. Cable del acelerador (retorno)
3. Tubo del depósito de recuper-
ación
4. Bobina de encendido
5. Brida
6. Tubo de inducción de aire (vál-
vula de corte de aire - parte
trasera de la culata)
7. Tubo respiradero del depósito
de recuperaciónA. Cruce los cables del acelerador
de tracción y empuje.
B. Sujete el tubo del depósito de
recuperación y el tubo de induc-
ción de aire (válvula de corte de
aire - parte trasera de la culata)
en el bastidor. Localice el ex-
tremo de la brida encarada ha-
cia la parte inferior del bastidor y
corte el extremo.C. Junte el tubo respiradero del
depósito de recuperación y los
tubos respiraderos del carbura-
dor.
D. Pase el tubo respiradero del car-
burador (de la cubierta del cable
del acelerador) por el soporte de
tubo.

2-26

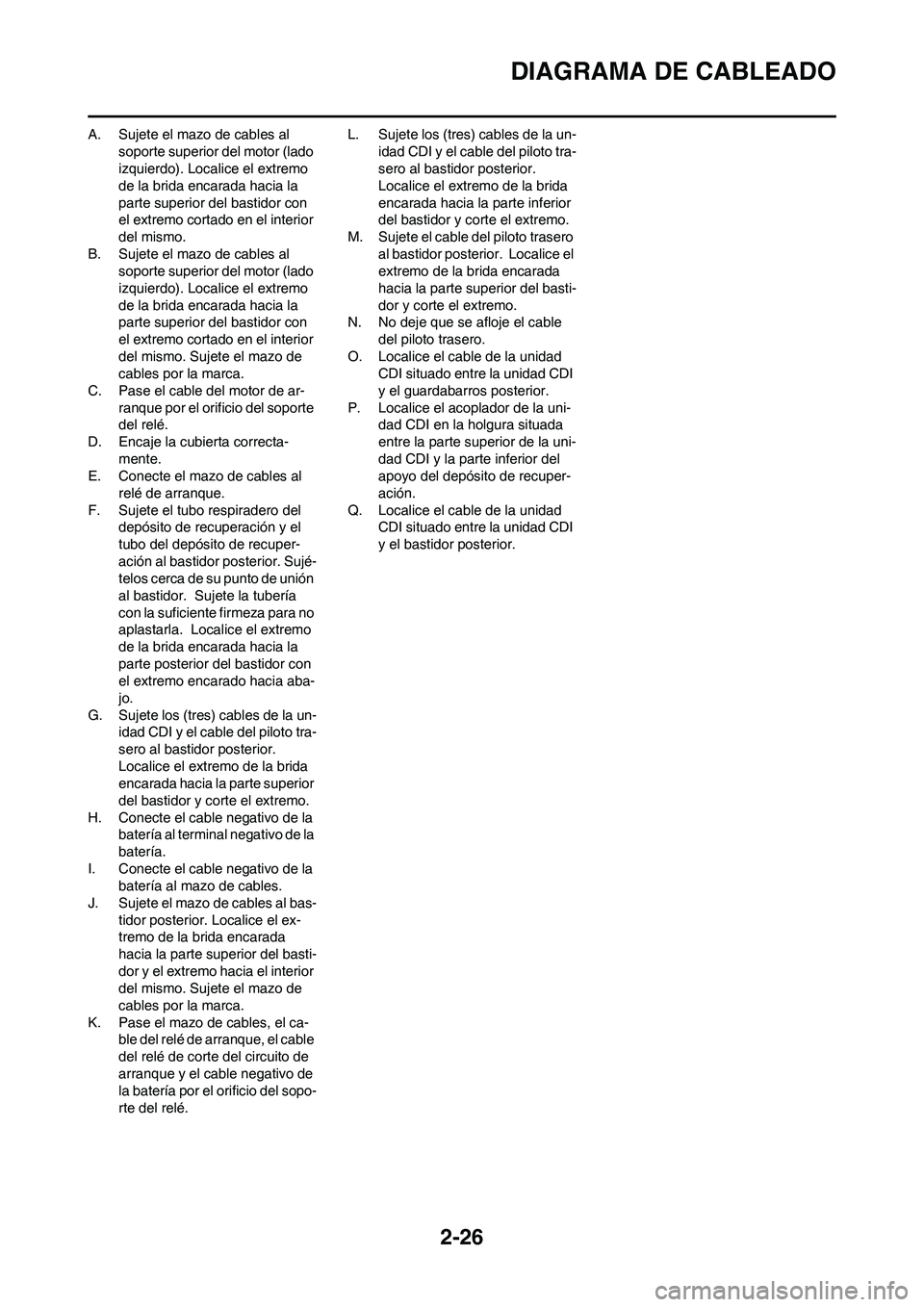

DIAGRAMA DE CABLEADO
A. Sujete el mazo de cables al
soporte superior del motor (lado
izquierdo). Localice el extremo
de la brida encarada hacia la
parte superior del bastidor con
el extremo cortado en el interior
del mismo.
B. Sujete el mazo de cables al
soporte superior del motor (lado
izquierdo). Localice el extremo
de la brida encarada hacia la
parte superior del bastidor con
el extremo cortado en el interior
del mismo. Sujete el mazo de
cables por la marca.
C. Pase el cable del motor de ar-
ranque por el orificio del soporte
del relé.
D. Encaje la cubierta correcta-
mente.
E. Conecte el mazo de cables al
relé de arranque.
F. Sujete el tubo respiradero del
depósito de recuperación y el
tubo del depósito de recuper-
ación al bastidor posterior. Sujé-
telos cerca de su punto de unión
al bastidor. Sujete la tubería
con la suficiente firmeza para no
aplastarla. Localice el extremo
de la brida encarada hacia la
parte posterior del bastidor con
el extremo encarado hacia aba-
jo.
G. Sujete los (tres) cables de la un-
idad CDI y el cable del piloto tra-
sero al bastidor posterior.
Localice el extremo de la brida
encarada hacia la parte superior
del bastidor y corte el extremo.
H. Conecte el cable negativo de la
batería al terminal negativo de la
batería.
I. Conecte el cable negativo de la
batería al mazo de cables.
J. Sujete el mazo de cables al bas-
tidor posterior. Localice el ex-
tremo de la brida encarada
hacia la parte superior del basti-
dor y el extremo hacia el interior
del mismo. Sujete el mazo de
cables por la marca.
K. Pase el mazo de cables, el ca-
ble del relé de arranque, el cable
del relé de corte del circuito de
arranque y el cable negativo de
la batería por el orificio del sopo-
rte del relé.L. Sujete los (tres) cables de la un-
idad CDI y el cable del piloto tra-
sero al bastidor posterior.
Localice el extremo de la brida
encarada hacia la parte inferior
del bastidor y corte el extremo.
M. Sujete el cable del piloto trasero
al bastidor posterior. Localice el
extremo de la brida encarada
hacia la parte superior del basti-
dor y corte el extremo.
N. No deje que se afloje el cable
del piloto trasero.
O. Localice el cable de la unidad
CDI situado entre la unidad CDI
y el guardabarros posterior.
P. Localice el acoplador de la uni-
dad CDI en la holgura situada
entre la parte superior de la uni-
dad CDI y la parte inferior del
apoyo del depósito de recuper-
ación.
Q. Localice el cable de la unidad
CDI situado entre la unidad CDI
y el bastidor posterior.
