YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-7
COMPROBACIÓN DE LAS CONEXIONES
3. Cuando desmonte la máquina, mantenga juntas las piezas em-
parejadas. Esto incluye en-
granajes, cilindros, pistones y
otras piezas que se han ido "aco-
pland

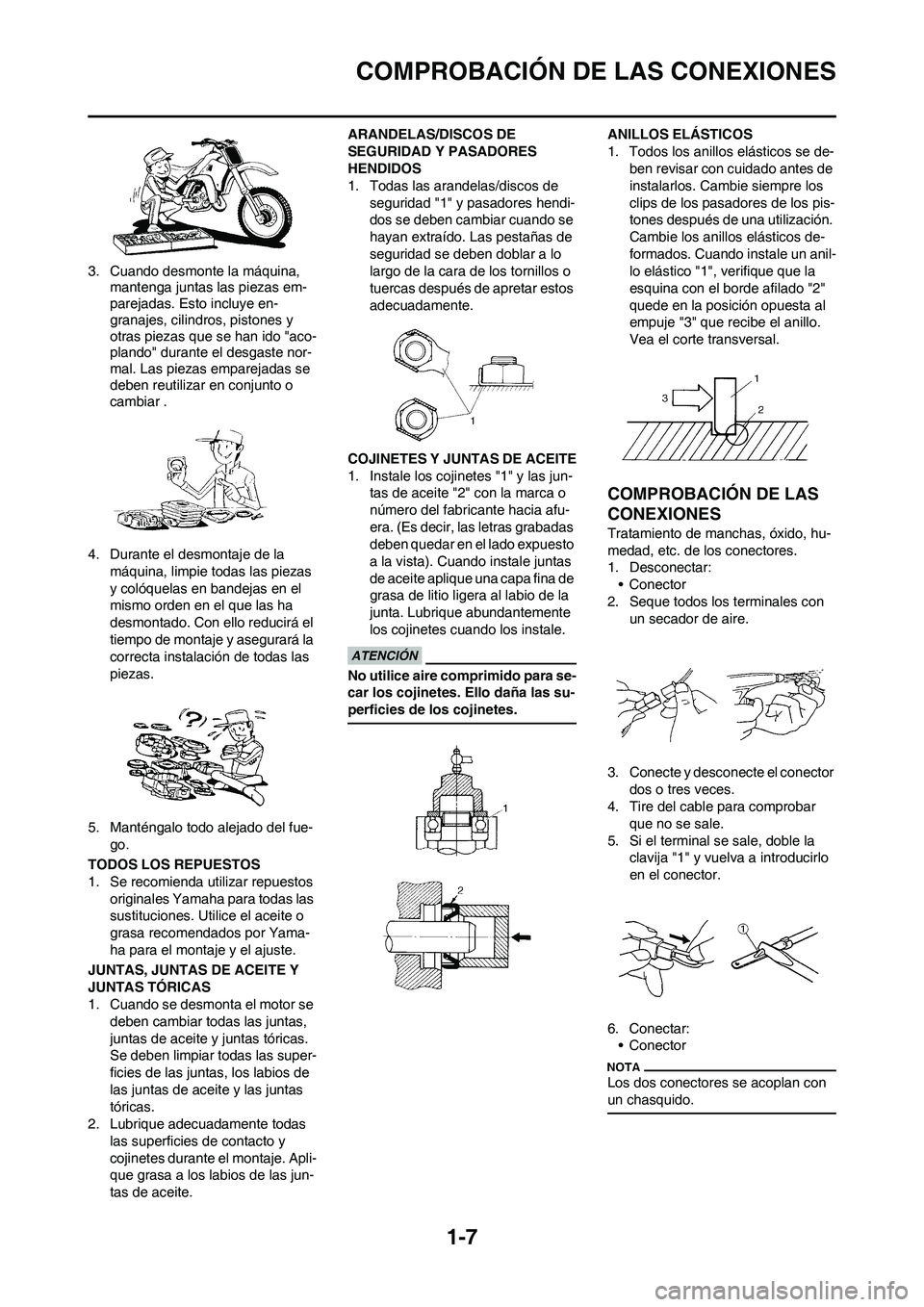

1-7
COMPROBACIÓN DE LAS CONEXIONES
3. Cuando desmonte la máquina, mantenga juntas las piezas em-
parejadas. Esto incluye en-
granajes, cilindros, pistones y
otras piezas que se han ido "aco-
plando" durante el desgaste nor-
mal. Las piezas emparejadas se
deben reutilizar en conjunto o
cambiar .
4. Durante el desmontaje de la máquina, limpie todas las piezas
y colóquelas en bandejas en el
mismo orden en el que las ha
desmontado. Con ello reducirá el
tiempo de montaje y asegurará la
correcta instalación de todas las
piezas.
5. Manténgalo todo alejado del fue- go.
TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos originales Yamaha para todas las
sustituciones. Utilice el aceite o
grasa recomendados por Yama-
ha para el montaje y el ajuste.
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor se deben cambiar todas las juntas,
juntas de aceite y juntas tóricas.
Se deben limpiar todas las super-
ficies de las juntas, los labios de
las juntas de aceite y las juntas
tóricas.
2. Lubrique adecuadamente todas las superficies de contacto y
cojinetes durante el montaje. Apli-
que grasa a los labios de las jun-
tas de aceite. ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de
seguridad "1" y pasadores hendi-
dos se deben cambiar cuando se
hayan extraído. Las pestañas de
seguridad se deben doblar a lo
largo de la cara de los tornillos o
tuercas después de apretar estos
adecuadamente.
COJINETES Y JUNTAS DE ACEITE
1. Instale los cojinetes "1" y las jun- tas de aceite "2" con la marca o
número del fabricante hacia afu-
era. (Es decir, las letras grabadas
deben quedar en el lado expuesto
a la vista). Cuando instale juntas
de aceite aplique una capa fina de
grasa de litio ligera al labio de la
junta. Lubriq ue abundantemente
los cojinetes cuando los instale.
No utilice aire comprimido para se-
car los cojinetes. Ello daña las su-
perficies de los cojinetes.
ANILLOS ELÁSTICOS
1. Todos los anillos elásticos se de- ben revisar con cuidado antes de
instalarlos. Cambie siempre los
clips de los pasadores de los pis-
tones después de una utilización.
Cambie los anillos elásticos de-
formados. Cuando instale un anil-
lo elástico "1", verifique que la
esquina con el borde afilado "2"
quede en la posición opuesta al
empuje "3" que recibe el anillo.
Vea el corte transversal.
COMPROBACIÓN DE LAS
CONEXIONES
Tratamiento de manc has, óxido, hu-
medad, etc. de los conectores.
1. Desconectar:
• Conector
2. Seque todos los terminales con un secador de aire.
3. Conecte y desconecte el conector dos o tres veces.
4. Tire del cable para comprobar
que no se sale.
5. Si el terminal se sale, doble la clavija "1" y vuelva a introducirlo
en el conector.
6. Conectar: • Conector
Los dos conectores se acoplan con
un chasquido.

Page 17 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-9
HERRAMIENTAS ESPECIALES
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales adecuadas.
Con el uso de las herramie

Page 18 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-10
HERRAMIENTAS ESPECIALES
Llave para tuercas de dirección
YU-33975, 90890-01403 Esta herramienta se utiliza para ap-
retar la tuerca anular de la dirección
con el par especificado.
Soporte de v

Page 19 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-11

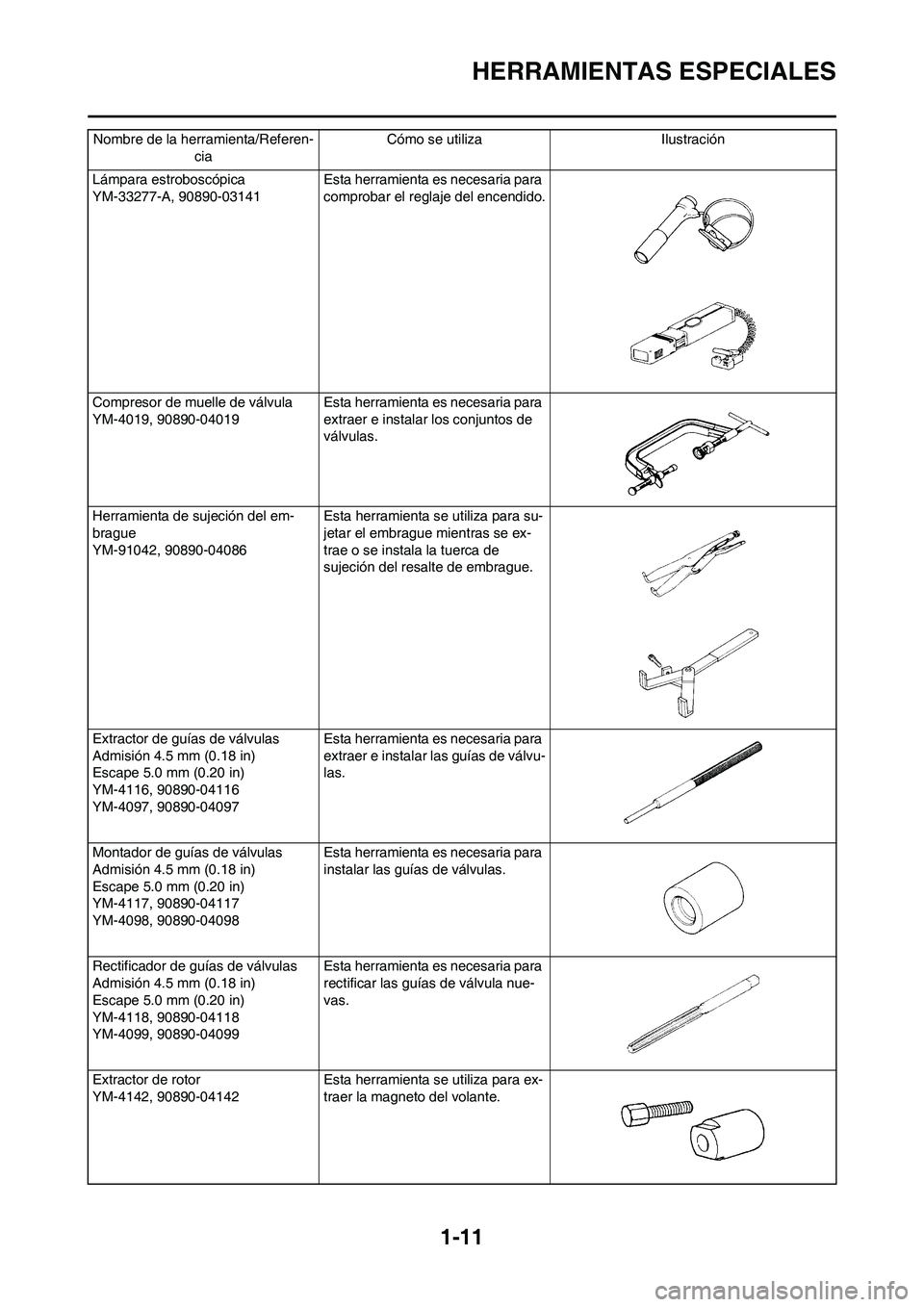

HERRAMIENTAS ESPECIALES
Lámpara estroboscópica
YM-33277-A, 90890-03141 Esta herramienta es necesaria para
comprobar el reglaje del encendido.
Compresor de muelle de válvula
YM-4019, 90890-04

Page 20 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-12

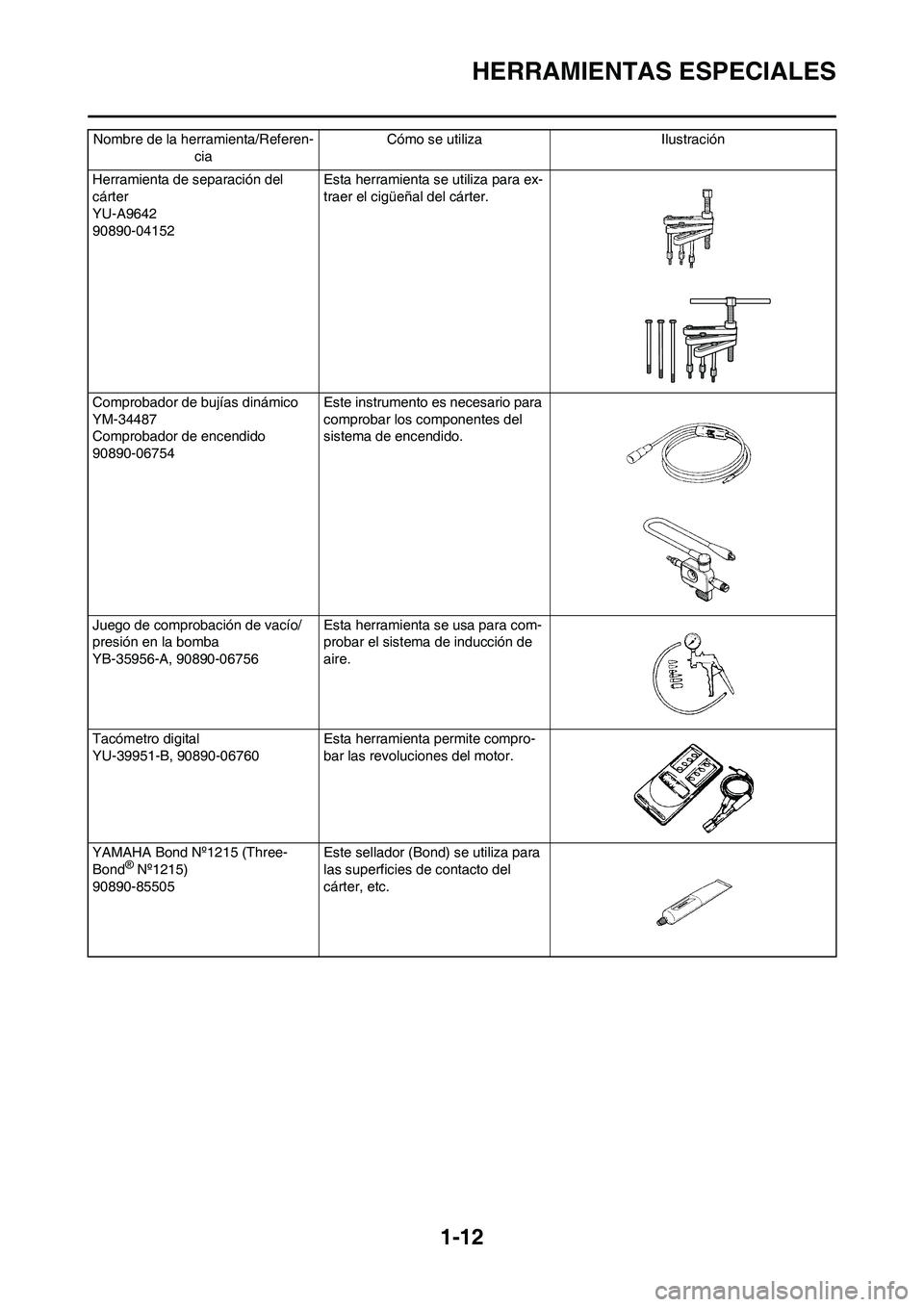

HERRAMIENTAS ESPECIALES
Herramienta de separación del
cárter
YU-A9642
90890-04152Esta herramienta se utiliza para ex-
traer el cigüeñal del cárter.
Comprobador de bujías dinámico
YM-3448

Page 21 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-13
FUNCIONES DE LOS MANDOS
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posi-
ciones del interruptor son las si-
guientes:
ON:
El motor solo se puede poner en mar-

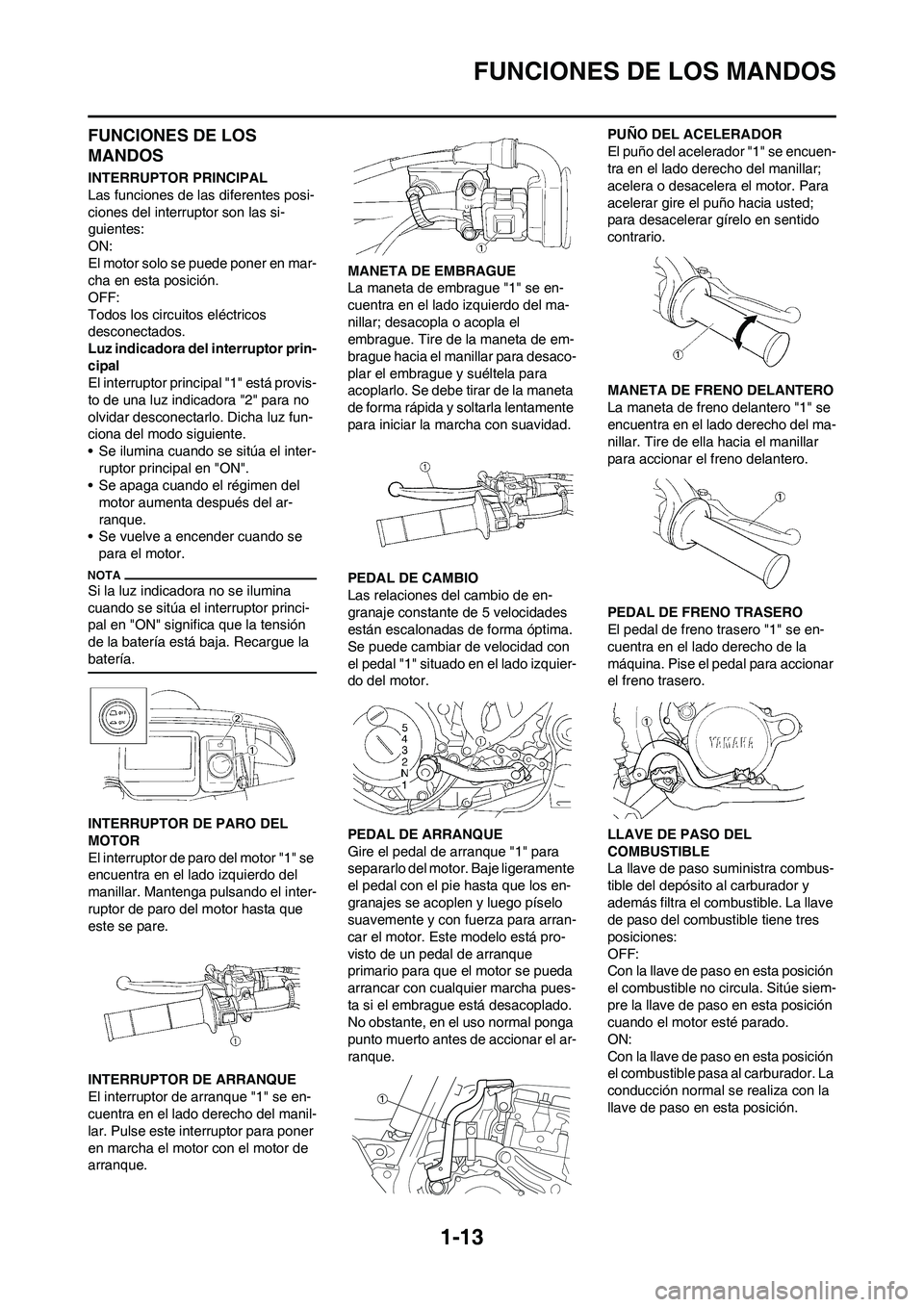

1-13
FUNCIONES DE LOS MANDOS
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posi-
ciones del interruptor son las si-
guientes:
ON:
El motor solo se puede poner en mar-
cha en esta posición.
OFF:
Todos los circuitos eléctricos
desconectados.
Luz indicadora del interruptor prin-
cipal
El interruptor principal "1" está provis-
to de una luz indicadora "2" para no
olvidar desconectarlo. Dicha luz fun-
ciona del modo siguiente.
• Se ilumina cuando se sitúa el inter-ruptor principal en "ON".
• Se apaga cuando el régimen del motor aumenta después del ar-
ranque.
• Se vuelve a encender cuando se para el motor.
Si la luz indicadora no se ilumina
cuando se sitúa el interruptor princi-
pal en "ON" significa que la tensión
de la batería está baja. Recargue la
batería.
INTERRUPTOR DE PARO DEL
MOTOR
El interruptor de paro del motor "1" se
encuentra en el lado izquierdo del
manillar. Mantenga pulsando el inter-
ruptor de paro del motor hasta que
este se pare.
INTERRUPTOR DE ARRANQUE
El interruptor de arranque "1" se en-
cuentra en el lado derecho del manil-
lar. Pulse este interruptor para poner
en marcha el motor con el motor de
arranque. MANETA DE EMBRAGUE
La maneta de embrague "1" se en-
cuentra en el lado izquierdo del ma-
nillar; desacopla o acopla el
embrague. Tire de la maneta de em-
brague hacia el manillar para desaco-
plar el embrague y suéltela para
acoplarlo. Se debe tirar de la maneta
de forma rápida y soltarla lentamente
para iniciar la marcha con suavidad.
PEDAL DE CAMBIO
Las relaciones del cambio de en-
granaje constante de 5 velocidades
están escalonadas de forma óptima.
Se puede cambiar de velocidad con
el pedal "1" situado en el lado izquier-
do del motor.
PEDAL DE ARRANQUE
Gire el pedal de arranque "1" para
separarlo del motor. Baje ligeramente
el pedal con el pie hasta que los en-
granajes se acoplen y luego píselo
suavemente y con fuerza para arran-
car el motor. Este modelo está pro-
visto de un pedal de arranque
primario para que el motor se pueda
arrancar con cualquier marcha pues-
ta si el embrague está desacoplado.
No obstante, en el uso normal ponga
punto muerto antes de accionar el ar-
ranque. PUÑO DEL ACELERADOR
El puño del acelerador "1" se encuen-
tra en el lado derecho del manillar;
acelera o desacelera el motor. Para
acelerar gire el puño hacia usted;
para desacelerar gírelo en sentido
contrario.
MANETA DE FRENO DELANTERO
La maneta de freno delantero "1" se
encuentra en el lado derecho del ma-
nillar. Tire de ella hacia el manillar
para accionar el freno delantero.
PEDAL DE FRENO TRASERO
El pedal de freno trasero "1" se en-
cuentra en el lado derecho de la
máquina. Pise el pedal para accionar
el freno trasero.
LLAVE DE PASO DEL
COMBUSTIBLE
La llave de paso suministra combus-
tible del depósito al carburador y
además filtra el combustible. La llave
de paso del combustible tiene tres
posiciones:
OFF:
Con la llave de paso en esta posición
el combustible no circula. Sitúe siem-
pre la llave de paso en esta posición
cuando el motor esté parado.
ON:
Con la llave de paso en esta posición
el combustible pasa al carburador. La
conducción normal se realiza con la
llave de paso en esta posición.

Page 22 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-14
FUNCIONES DE LOS MANDOS
RES:
Con la llave de paso en esta posición
el combustible pasa al carburador
desde la zona de reserva del depósi-
to cuando se ha agotado el suminis-
tro principal. S

Page 23 of 244

YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)
1-15

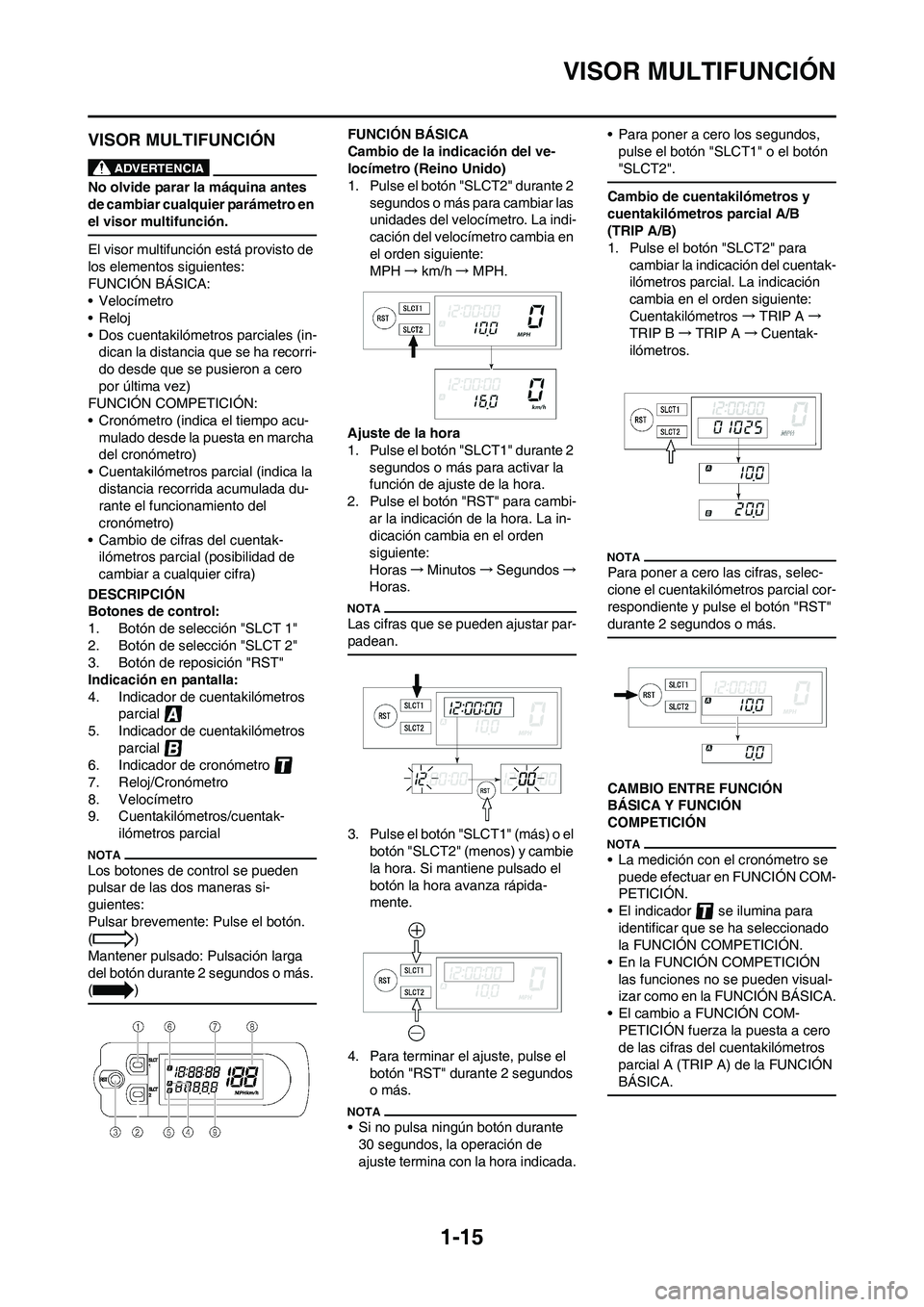

VISOR MULTIFUNCIÓN
VISOR MULTIFUNCIÓN
No olvide parar la máquina antes
de cambiar cualquier parámetro en
el visor multifunción.
El visor multifunción está provisto de
los elementos sig

1-15
VISOR MULTIFUNCIÓN
VISOR MULTIFUNCIÓN
No olvide parar la máquina antes
de cambiar cualquier parámetro en
el visor multifunción.
El visor multifunción está provisto de
los elementos siguientes:
FUNCIÓN BÁSICA:
• Velocímetro
• Reloj
• Dos cuentakilómetros parciales (in-dican la distancia que se ha recorri-
do desde que se pusieron a cero
por última vez)
FUNCIÓN COMPETICIÓN:
• Cronómetro (indica el tiempo acu- mulado desde la puesta en marcha
del cronómetro)
• Cuentakilómetros parcial (indica la distancia recorrida acumulada du-
rante el funcionamiento del
cronómetro)
• Cambio de cifras del cuentak- ilómetros parcial (posibilidad de
cambiar a cualquier cifra)
DESCRIPCIÓN
Botones de control:
1. Botón de selección "SLCT 1"
2. Botón de selección "SLCT 2"
3. Botón de reposición "RST"
Indicación en pantalla:
4. Indicador de cuentakilómetros parcial
5. Indicador de cuentakilómetros
parcial
6. Indicador de cronómetro
7. Reloj/Cronómetro
8. Velocímetro
9. Cuentakilómetros/cuentak- ilómetros parcial
Los botones de control se pueden
pulsar de las dos maneras si-
guientes:
Pulsar brevemente: Pulse el botón.
()
Mantener pulsado: Pulsación larga
del botón durante 2 segundos o más.
()
FUNCIÓN BÁSICA
Cambio de la indicación del ve-
locímetro (Reino Unido)
1. Pulse el botón "SLCT2" durante 2
segundos o más para cambiar las
unidades del velocímetro. La indi-
cación del velocí metro cambia en
el orden siguiente:
MPH →km/h →MPH.
Ajuste de la hora
1. Pulse el botón "SLCT1" durante 2 segundos o más para activar la
función de ajuste de la hora.
2. Pulse el botón "RST" para cambi- ar la indicación de la hora. La in-
dicación cambia en el orden
siguiente:
Horas →Minutos →Segundos →
Horas.
Las cifras que se pueden ajustar par-
padean.
3. Pulse el botón "SLCT1" (más) o el botón "SLCT2" (menos) y cambie
la hora. Si mantiene pulsado el
botón la hora avanza rápida-
mente.
4. Para terminar el ajuste, pulse el botón "RST" durante 2 segundos
o más.
• Si no pulsa ningún botón durante 30 segundos, la operación de
ajuste termina con la hora indicada. • Para poner a cero los segundos,
pulse el botón "SLCT1" o el botón
"SLCT2".
Cambio de cuentakilómetros y
cuentakilómetros parcial A/B
(TRIP A/B)
1. Pulse el botón "SLCT2" para cambiar la indica ción del cuentak-
ilómetros parcial. La indicación
cambia en el orden siguiente:
Cuentakilómetros →TRIP A →
TRIP B →TRIP A →Cuentak-
ilómetros.
Para poner a cero las cifras, selec-
cione el cuentakilómetros parcial cor-
respondiente y pulse el botón "RST"
durante 2 segundos o más.
CAMBIO ENTRE FUNCIÓN
BÁSICA Y FUNCIÓN
COMPETICIÓN
• La medición con el cronómetro se puede efectuar en FUNCIÓN COM-
PETICIÓN.
• El indicador se ilumina para
identificar que se ha seleccionado
la FUNCIÓN COMPETICIÓN.
• En la FUNCIÓN COMPETICIÓN
las funciones no se pueden visual-
izar como en la FUNCIÓN BÁSICA.
• El cambio a FUNCIÓN COM-
PETICIÓN fuerza la puesta a cero
de las cifras del cuentakilómetros
parcial A (TRIP A) de la FUNCIÓN
BÁSICA.

Load next 8 pages

Page: < prev 1-8 9-16 17-24 25-32 33-40 41-48 ... 144 next >

interior lights ECO mode fuel tank capacity oil level audio height adjustment
