2011 YAMAHA WR 250R Instructieboekje (in Dutch)

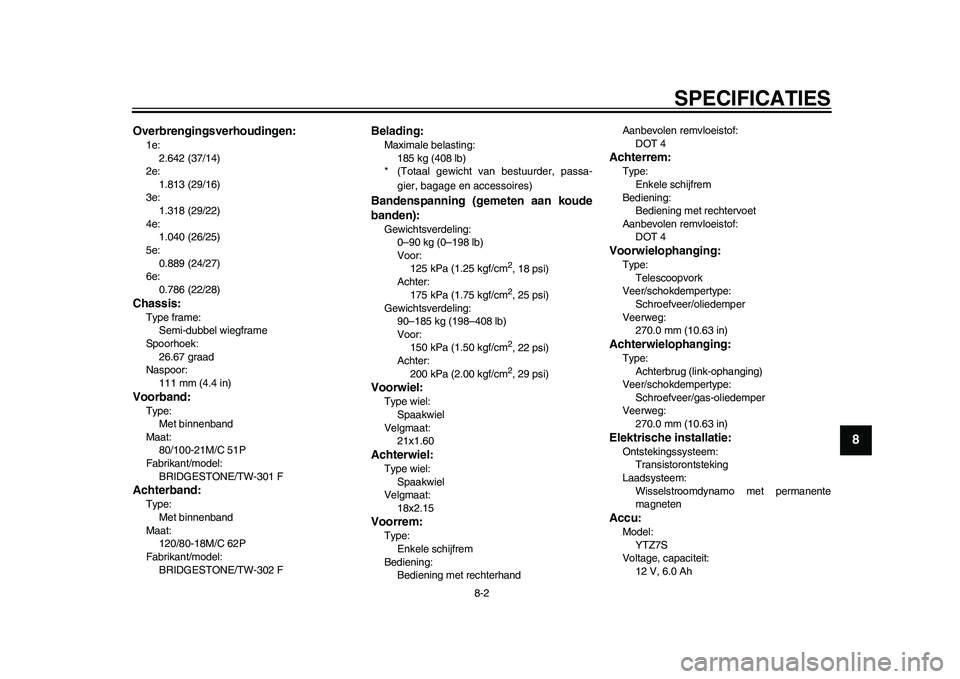

SPECIFICATIES
8-2
2
3
4
5
6
789
Overbrengingsverhoudingen:1e:
2.642 (37/14)
2e:
1.813 (29/16)
3e:
1.318 (29/22)
4e:
1.040 (26/25)
5e:
0.889 (24/27)
6e:
0.786 (22/28)Chassis:Type frame:
Semi-dubbel wiegframe
Spoorhoek:
26.67 graad
Naspoor:
111 mm (4.4 in)Voorband:Type:
Met binnenband
Maat:
80/100-21M/C 51P
Fabrikant/model:
BRIDGESTONE/TW-301 FAchterband:Type:
Met binnenband
Maat:
120/80-18M/C 62P
Fabrikant/model:
BRIDGESTONE/TW-302 F
Belading:Maximale belasting:
185 kg (408 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
125 kPa (1.25 kgf/cm
2, 18 psi)
Achter:
175 kPa (1.75 kgf/cm2, 25 psi)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
150 kPa (1.50 kgf/cm2, 22 psi)
Achter:
200 kPa (2.00 kgf/cm2, 29 psi)
Voorwiel:Type wiel:
Spaakwiel
Velgmaat:
21x1.60Achterwiel:Type wiel:
Spaakwiel
Velgmaat:
18x2.15Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhandAanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
270.0 mm (10.63 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
270.0 mm (10.63 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ7S
Voltage, capaciteit:
12 V, 6.0 Ah
32D-9-D6.book 2 ページ ２０１１年１月７日　金曜日　午後５時４３分

SPECIFICATIES
8-3
1
2
3
4
5
6
78
9
Koplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 60 W/55 W
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W  2
Achterste richtingaanwijzer:
12 V, 10.0 W  2
Parkeerlicht:
12 V, 5.0 W  1
Kentekenverlichting:
12 V, 5.0 W  1
Instrumentenverlichting:
EL (ElektroLuminescent)
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje koelvloeistoftempera-
tuur:
LED
Waarschuwingslampje motorstoring:
LEDZekeringen:Hoofdzekering:
30.0 AKoplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
Backup-zekering:
7.5 A
32D-9-D6.book 3 ページ ２０１１年１月７日　金曜日　午後５時４３分

9-1
2
3
4
5
6
7
89

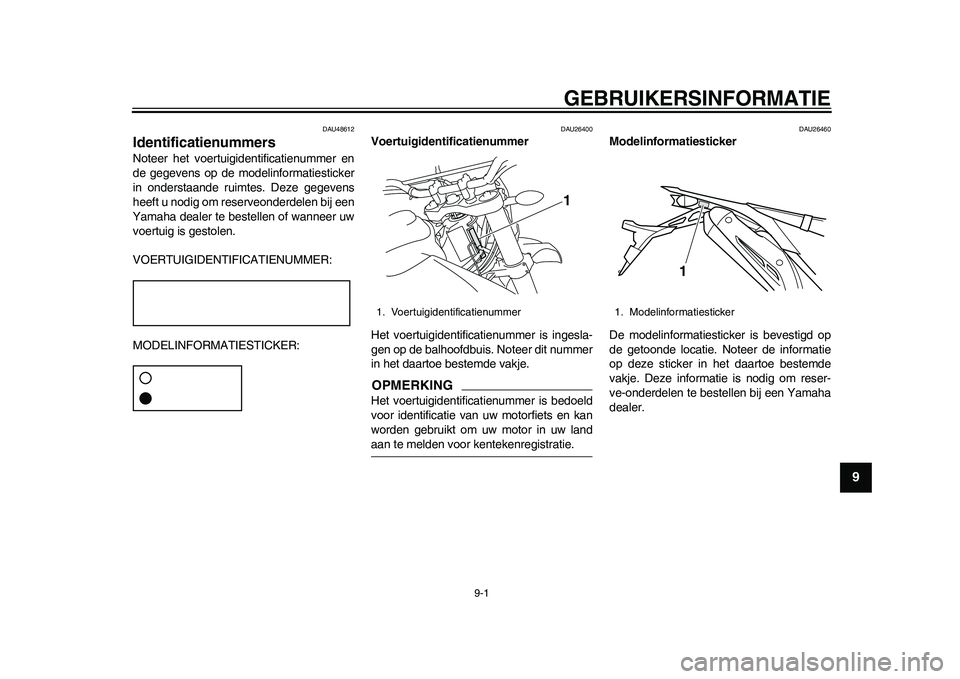

GEBRUIKERSINFORMATIE
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
DAU26460
Modelinformatiesticker
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yamaha
dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
32D-9-D6.book 1 ページ ２０１１年１月７日　金曜日　午後５時４３分

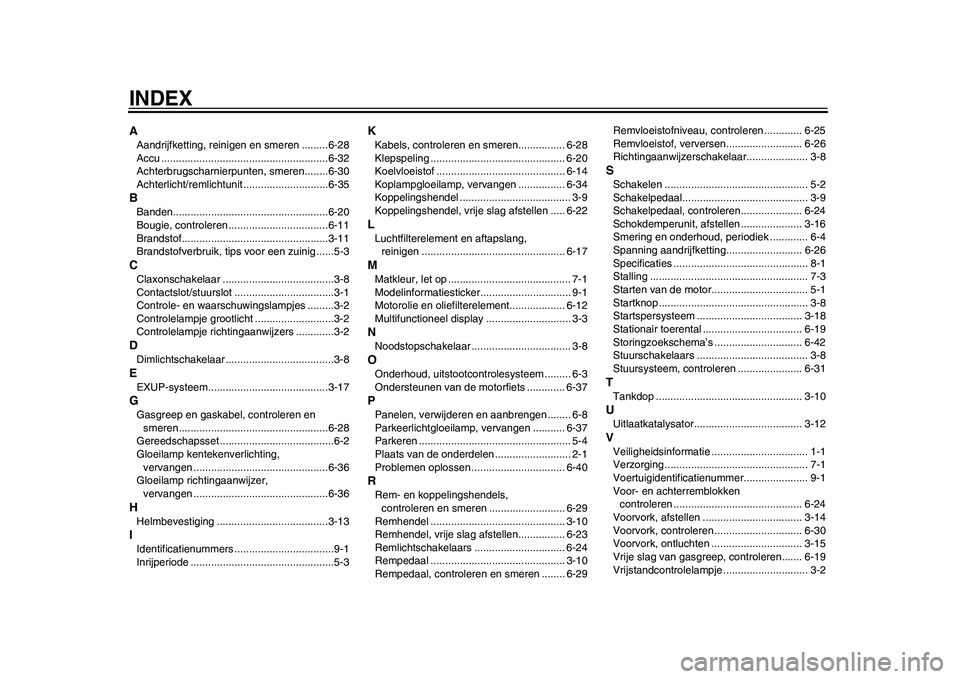

INDEXAAandrijfketting, reinigen en smeren .........6-28
Accu .........................................................6-32
Achterbrugscharnierpunten, smeren........6-30
Achterlicht/remlichtunit .............................6-35BBanden.....................................................6-20
Bougie, controleren ..................................6-11
Brandstof..................................................3-11
Brandstofverbruik, tips voor een zuinig ......5-3CClaxonschakelaar ......................................3-8
Contactslot/stuurslot ..................................3-1
Controle- en waarschuwingslampjes .........3-2
Controlelampje grootlicht ...........................3-2
Controlelampje richtingaanwijzers .............3-2DDimlichtschakelaar .....................................3-8EEXUP-systeem.........................................3-17GGasgreep en gaskabel, controleren en
smeren...................................................6-28
Gereedschapsset .......................................6-2
Gloeilamp kentekenverlichting,
vervangen ..............................................6-36
Gloeilamp richtingaanwijzer,
vervangen ..............................................6-36HHelmbevestiging ......................................3-13IIdentificatienummers ..................................9-1
Inrijperiode .................................................5-3
KKabels, controleren en smeren................ 6-28
Klepspeling .............................................. 6-20
Koelvloeistof ............................................ 6-14
Koplampgloeilamp, vervangen ................ 6-34
Koppelingshendel ...................................... 3-9
Koppelingshendel, vrije slag afstellen ..... 6-22LLuchtfilterelement en aftapslang,
reinigen ................................................. 6-17MMatkleur, let op .......................................... 7-1
Modelinformatiesticker............................... 9-1
Motorolie en oliefilterelement................... 6-12
Multifunctioneel display ............................. 3-3NNoodstopschakelaar .................................. 3-8OOnderhoud, uitstootcontrolesysteem ......... 6-3
Ondersteunen van de motorfiets ............. 6-37PPanelen, verwijderen en aanbrengen ........ 6-8
Parkeerlichtgloeilamp, vervangen ........... 6-37
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-40RRem- en koppelingshendels,
controleren en smeren .......................... 6-29
Remhendel .............................................. 3-10
Remhendel, vrije slag afstellen................ 6-23
Remlichtschakelaars ............................... 6-24
Rempedaal .............................................. 3-10
Rempedaal, controleren en smeren ........ 6-29Remvloeistofniveau, controleren ............. 6-25
Remvloeistof, verversen.......................... 6-26
Richtingaanwijzerschakelaar..................... 3-8
SSchakelen ................................................. 5-2
Schakelpedaal........................................... 3-9
Schakelpedaal, controleren..................... 6-24
Schokdemperunit, afstellen ..................... 3-16
Smering en onderhoud, periodiek ............. 6-4
Spanning aandrijfketting.......................... 6-26
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van de motor................................. 5-1
Startknop ................................................... 3-8
Startspersysteem .................................... 3-18
Stationair toerental .................................. 6-19
Storingzoekschema’s .............................. 6-42
Stuurschakelaars ...................................... 3-8
Stuursysteem, controleren ...................... 6-31TTankdop .................................................. 3-10UUitlaatkatalysator..................................... 3-12VVeiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer...................... 9-1
Voor- en achterremblokken
controleren ............................................ 6-24
Voorvork, afstellen .................................. 3-14
Voorvork, controleren .............................. 6-30
Voorvork, ontluchten ............................... 3-15
Vrije slag van gasgreep, controleren....... 6-19
Vrijstandcontrolelampje ............................. 3-2
32D-9-D6.book 2 ページ ２０１１年１月７日　金曜日　午後５時４３分

INDEX
WWaarschuwingslampje
brandstofniveau ....................................... 3-2
Waarschuwingslampje
koelvloeistoftemperatuur ......................... 3-3
Waarschuwingslampje motorstoring.......... 3-3
Wiel (achter) ............................................ 6-39
Wielen...................................................... 6-22
Wiellagers controleren ............................. 6-31
Wiel (voor) ............................................... 6-38ZZadel........................................................ 3-13
Zekeringen, vervangen ............................ 6-33
Zijstandaard ............................................. 3-18
Zijstandaard, controleren en smeren ....... 6-30
