2011 YAMAHA FZ1 S Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

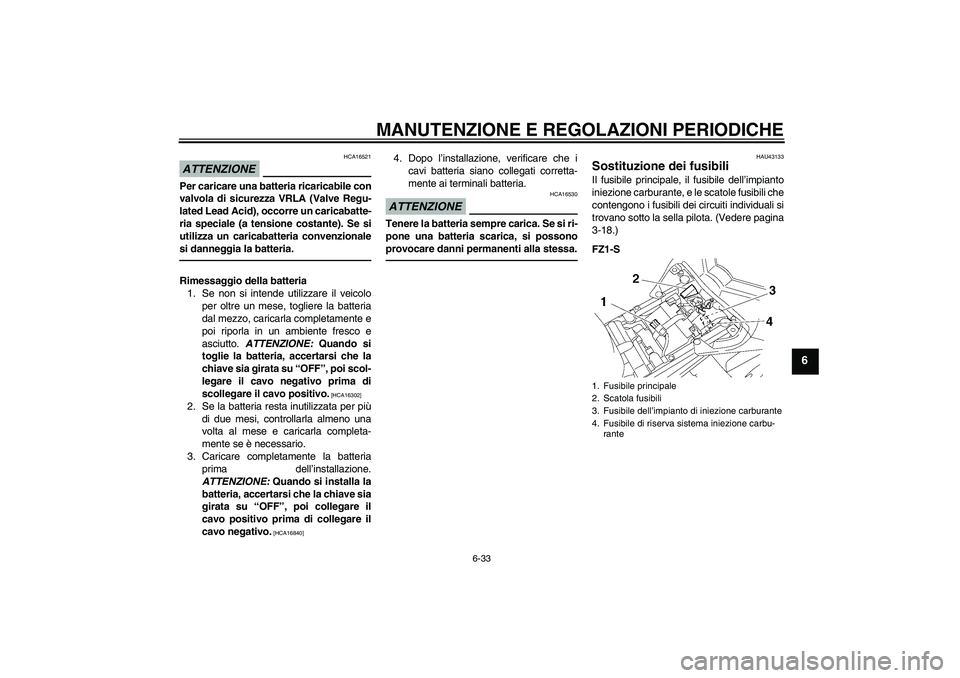

6-33
6
ATTENZIONE
HCA16521
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16840]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU43133
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-18.)
FZ1-S1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
U1CAH0H0.book Page 33 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

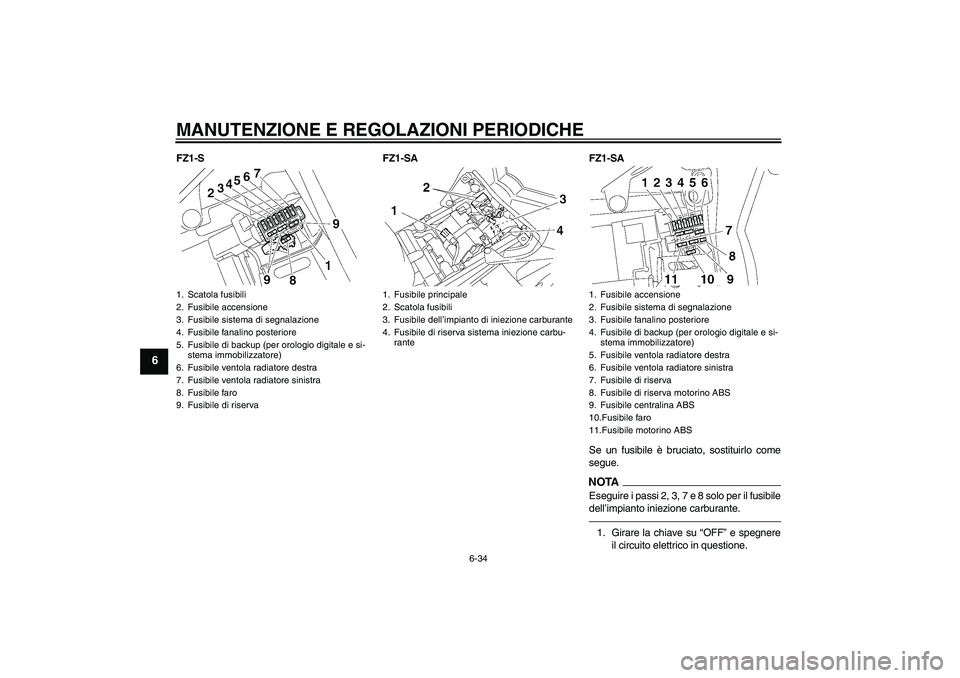

6-34
6
FZ1-S FZ1-SA FZ1-SA
Se un fusibile è bruciato, sostituirlo come
segue.
NOTAEseguire i passi 2, 3, 7 e 8 solo per il fusibile
dell’impianto iniezione carburante.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
1. Scatola fusibili
2. Fusibile accensione
3. Fusibile sistema di segnalazione
4. Fusibile fanalino posteriore
5. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
6. Fusibile ventola radiatore destra
7. Fusibile ventola radiatore sinistra
8. Fusibile faro
9. Fusibile di riserva
1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile fanalino posteriore
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile di riserva motorino ABS
9. Fusibile centralina ABS
10.Fusibile faro
11.Fusibile motorino ABS
U1CAH0H0.book Page 34 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

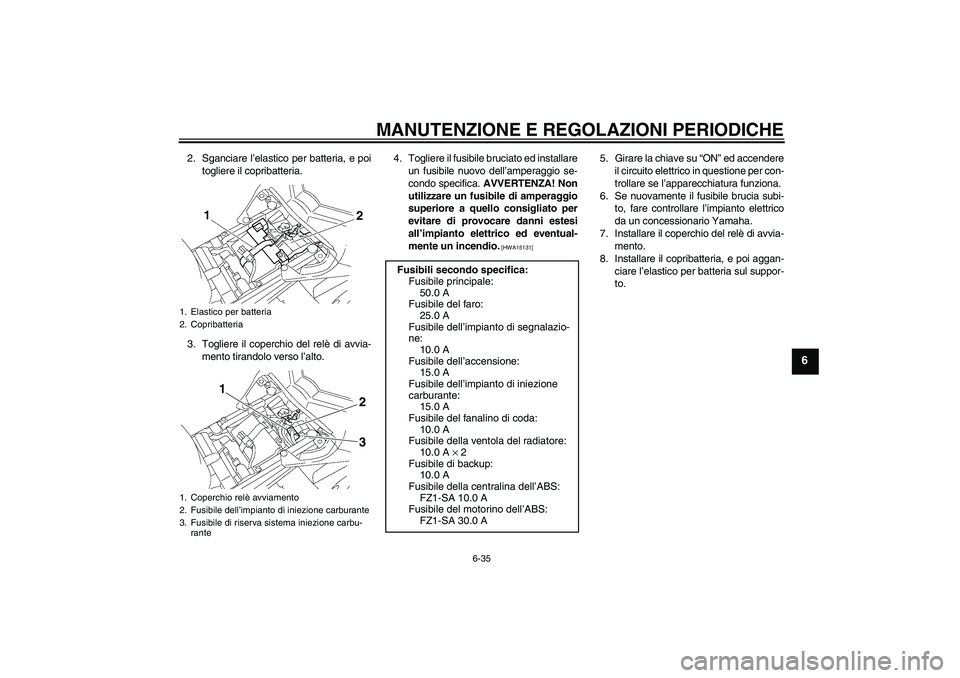

6-35
6
2. Sganciare l’elastico per batteria, e poi
togliere il copribatteria.
3. Togliere il coperchio del relè di avvia-
mento tirandolo verso l’alto.4. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
5. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
6. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
7. Installare il coperchio del relè di avvia-
mento.
8. Installare il copribatteria, e poi aggan-
ciare l’elastico per batteria sul suppor-
to.
1. Elastico per batteria
2. Copribatteria
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu-
rante
2
1
3
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione
carburante:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile di backup:
10.0 A
Fusibile della centralina dell’ABS:
FZ1-SA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-SA 30.0 A
U1CAH0H0.book Page 35 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

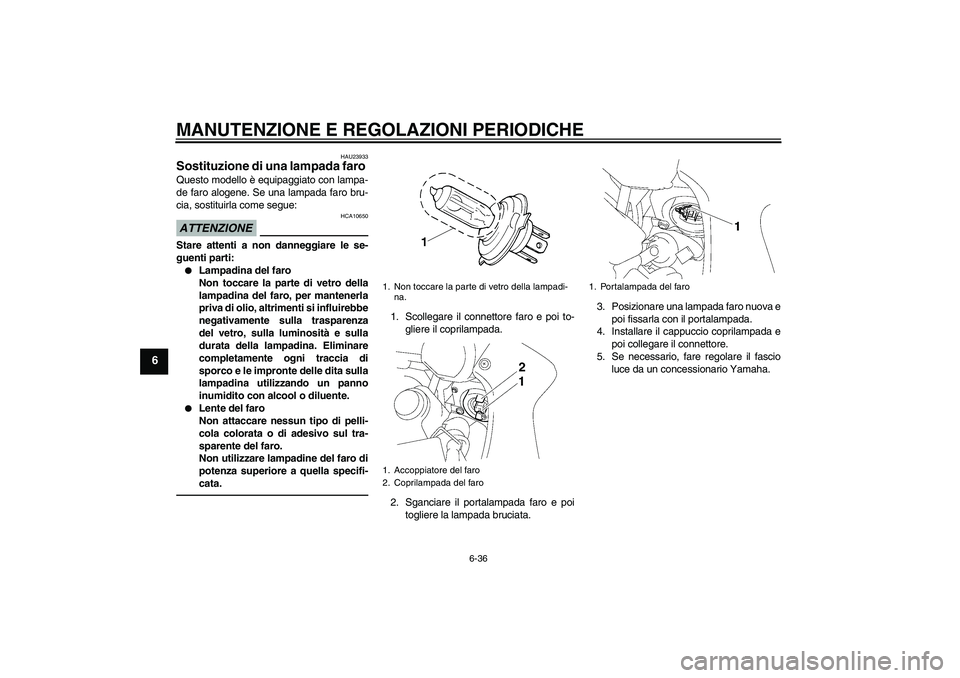

6-36
6
HAU23933
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Scollegare il connettore faro e poi to-
gliere il coprilampada.
2. Sganciare il portalampada faro e poi
togliere la lampada bruciata.3. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
4. Installare il cappuccio coprilampada e
poi collegare il connettore.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.1. Non toccare la parte di vetro della lampadi-
na.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
U1CAH0H0.book Page 36 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

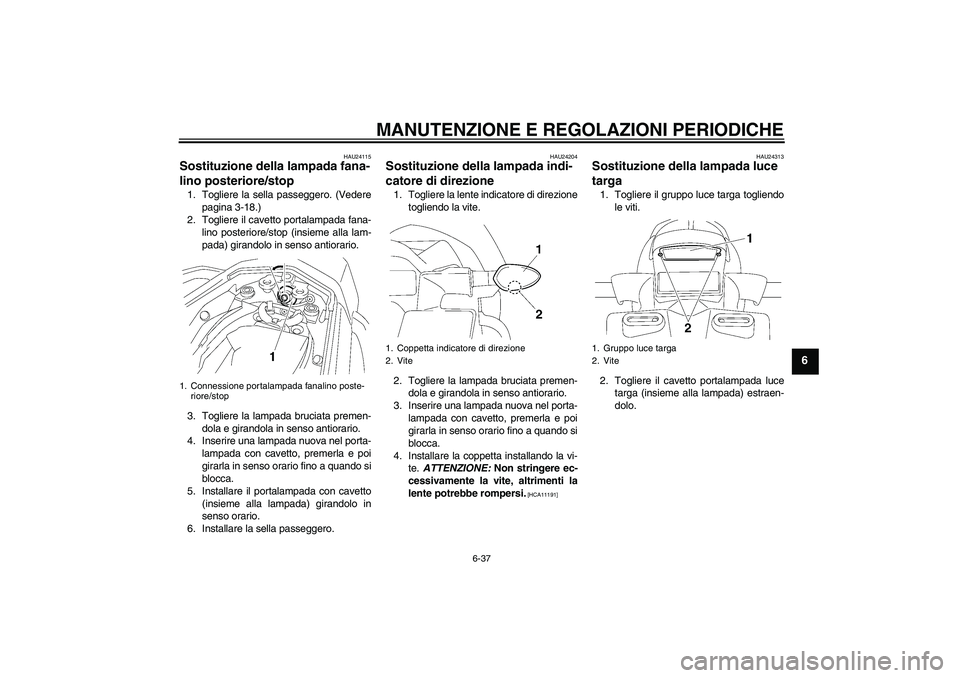

6-37
6
HAU24115
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella passeggero. (Vedere
pagina 3-18.)
2. Togliere il cavetto portalampada fana-
lino posteriore/stop (insieme alla lam-
pada) girandolo in senso antiorario.
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.
1. Connessione portalampada fanalino poste-
riore/stop
1. Coppetta indicatore di direzione
2. Vite
1. Gruppo luce targa
2. Vite
U1CAH0H0.book Page 37 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

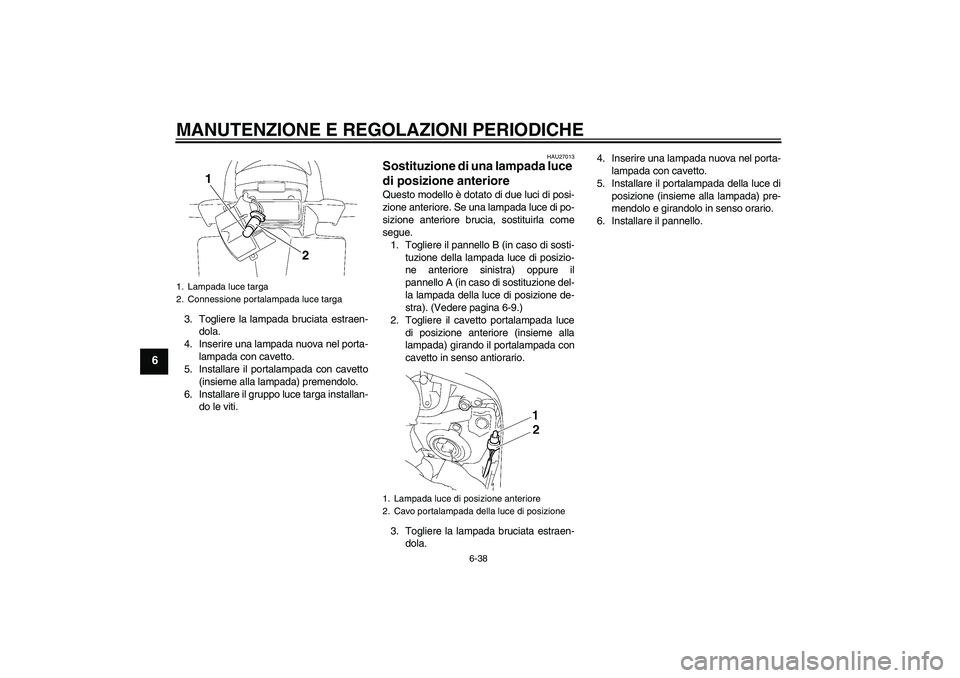

6-38
6
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan-
do le viti.
HAU27013
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il pannello B (in caso di sosti-
tuzione della lampada luce di posizio-
ne anteriore sinistra) oppure il
pannello A (in caso di sostituzione del-
la lampada della luce di posizione de-
stra). (Vedere pagina 6-9.)
2. Togliere il cavetto portalampada luce
di posizione anteriore (insieme alla
lampada) girando il portalampada con
cavetto in senso antiorario.
3. Togliere la lampada bruciata estraen-
dola.4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione (insieme alla lampada) pre-
mendolo e girandolo in senso orario.
6. Installare il pannello.
1. Lampada luce targa
2. Connessione portalampada luce targa
1
2
1. Lampada luce di posizione anteriore
2. Cavo portalampada della luce di posizione
U1CAH0H0.book Page 38 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

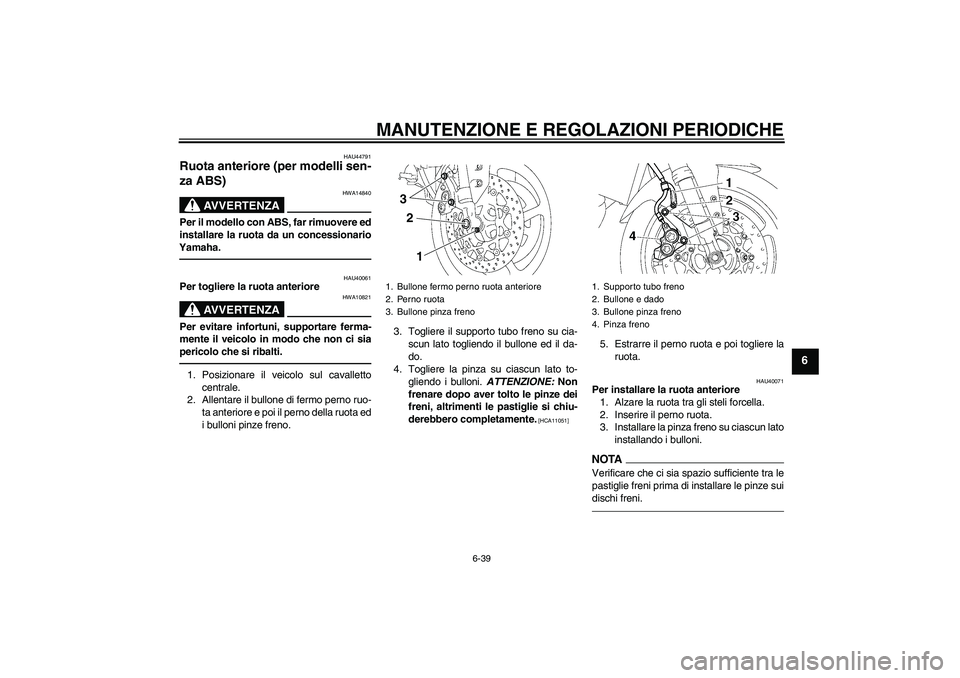

6-39
6
HAU44791
Ruota anteriore (per modelli sen-
za ABS)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU40061
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Posizionare il veicolo sul cavalletto
centrale.
2. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.3. Togliere il supporto tubo freno su cia-
scun lato togliendo il bullone ed il da-
do.
4. Togliere la pinza su ciascun lato to-
gliendo i bulloni. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU40071
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Installare la pinza freno su ciascun lato
installando i bulloni.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze sui
dischi freni.
1. Bullone fermo perno ruota anteriore
2. Perno ruota
3. Bullone pinza freno
3
2
1
1. Supporto tubo freno
2. Bullone e dado
3. Bullone pinza freno
4. Pinza freno
U1CAH0H0.book Page 39 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

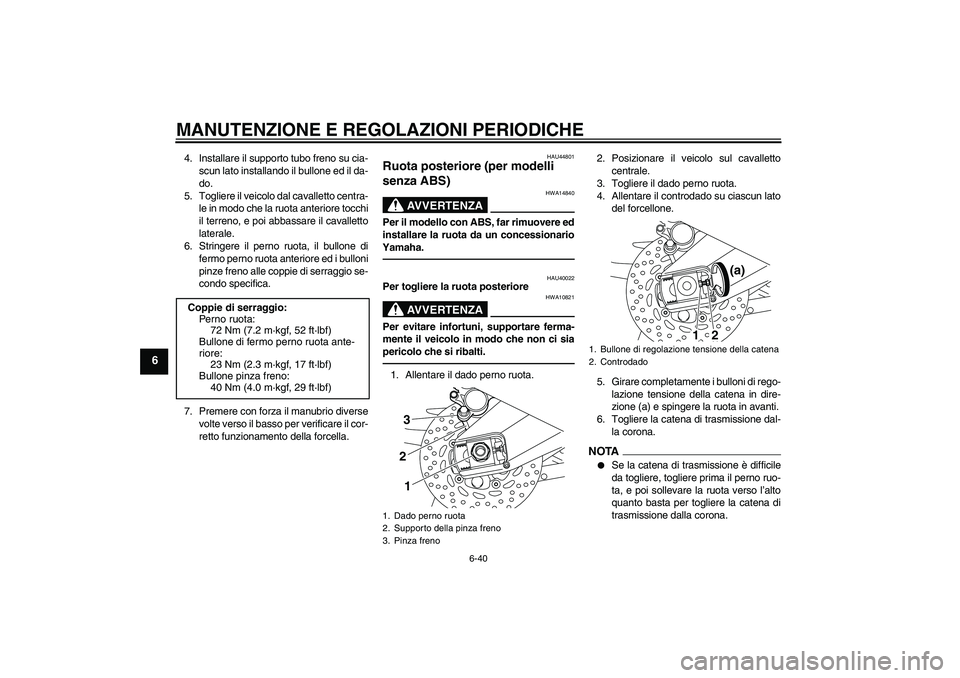

6-40
6
4. Installare il supporto tubo freno su cia-
scun lato installando il bullone ed il da-
do.
5. Togliere il veicolo dal cavalletto centra-
le in modo che la ruota anteriore tocchi
il terreno, e poi abbassare il cavalletto
laterale.
6. Stringere il perno ruota, il bullone di
fermo perno ruota anteriore ed i bulloni
pinze freno alle coppie di serraggio se-
condo specifica.
7. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
HAU44801
Ruota posteriore (per modelli
senza ABS)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU40022
Per togliere la ruota posteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il dado perno ruota.2. Posizionare il veicolo sul cavalletto
centrale.
3. Togliere il dado perno ruota.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di rego-
lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal-
la corona.
NOTA

Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona. Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo perno ruota ante-
riore:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Dado perno ruota
2. Supporto della pinza freno
3. Pinza freno
321
1. Bullone di regolazione tensione della catena
2. Controdado
(a)
1
2
U1CAH0H0.book Page 40 Wednesday, September 8, 2010 2:03 PM
