2011 YAMAHA FZ1 S Manuale de Empleo (in Spanish)

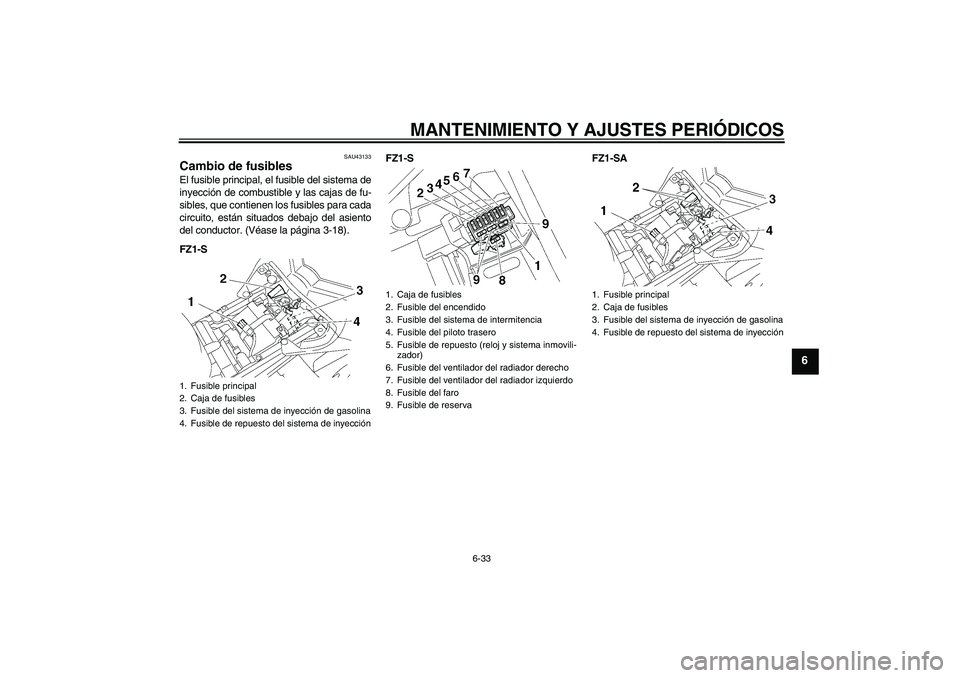

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
SAU43133
Cambio de fusibles El fusible principal, el fusible del sistema de
inyección de combustible y las cajas de fu-
sibles, que contienen los fusibles para cada
circuito, están situados debajo del asiento
del conductor. (Véase la página 3-18).
FZ1-SFZ1-S FZ1-SA1. Fusible principal
2. Caja de fusibles
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
1. Caja de fusibles
2. Fusible del encendido
3. Fusible del sistema de intermitencia
4. Fusible del piloto trasero
5. Fusible de repuesto (reloj y sistema inmovili-
zador)
6. Fusible del ventilador del radiador derecho
7. Fusible del ventilador del radiador izquierdo
8. Fusible del faro
9. Fusible de reserva
1. Fusible principal
2. Caja de fusibles
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
U1CAS0S0.book Page 33 Thursday, September 9, 2010 10:22 AM

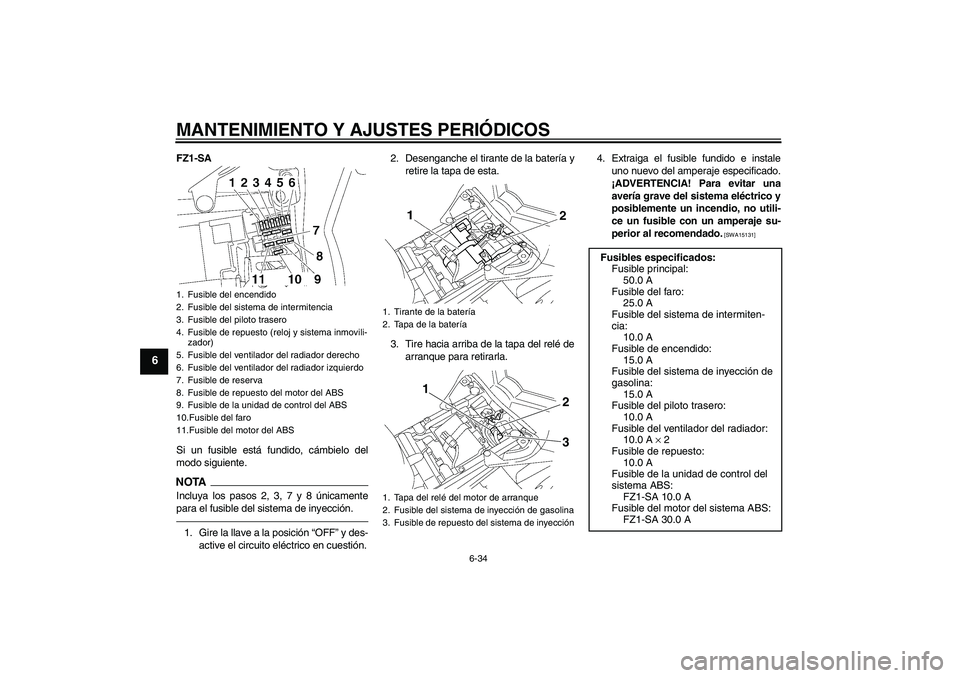

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
FZ1-SA
Si un fusible está fundido, cámbielo del
modo siguiente.NOTAIncluya los pasos 2, 3, 7 y 8 únicamente
para el fusible del sistema de inyección.1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.2. Desenganche el tirante de la batería y
retire la tapa de esta.
3. Tire hacia arriba de la tapa del relé de
arranque para retirarla.4. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible del piloto trasero
4. Fusible de repuesto (reloj y sistema inmovili-
zador)
5. Fusible del ventilador del radiador derecho
6. Fusible del ventilador del radiador izquierdo
7. Fusible de reserva
8. Fusible de repuesto del motor del ABS
9. Fusible de la unidad de control del ABS
10.Fusible del faro
11.Fusible del motor del ABS
1. Tirante de la batería
2. Tapa de la batería
1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyección
2
1
3
Fusibles especificados:
Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del sistema de inyección de
gasolina:
15.0 A
Fusible del piloto trasero:
10.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible de repuesto:
10.0 A
Fusible de la unidad de control del
sistema ABS:
FZ1-SA 10.0 A
Fusible del motor del sistema ABS:
FZ1-SA 30.0 A
U1CAS0S0.book Page 34 Thursday, September 9, 2010 10:22 AM

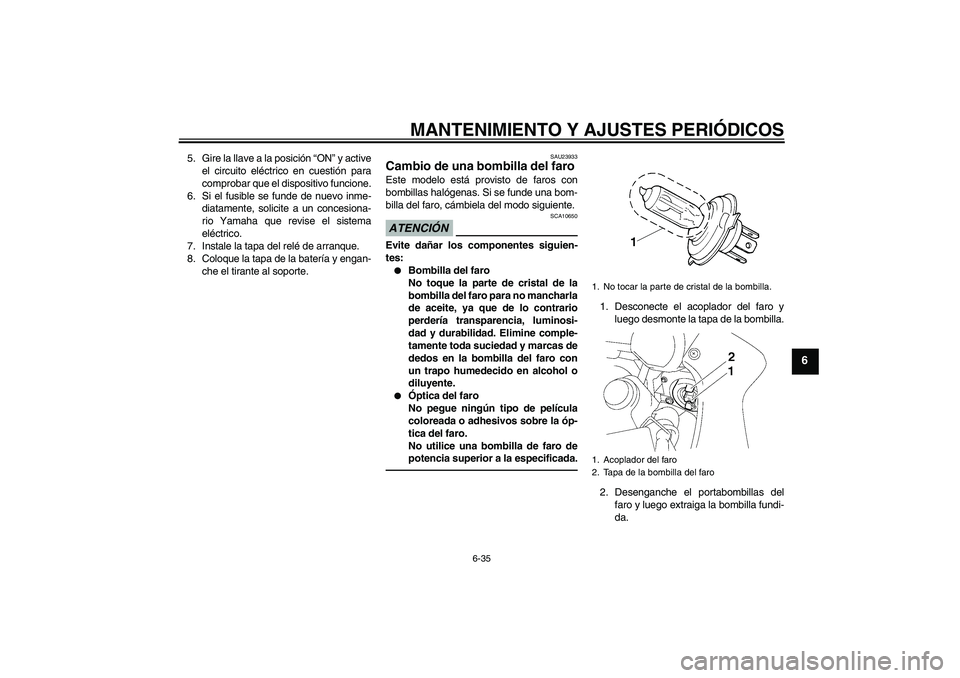

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
5. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
6. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
7. Instale la tapa del relé de arranque.
8. Coloque la tapa de la batería y engan-
che el tirante al soporte.
SAU23933
Cambio de una bombilla del faro Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.ATENCIÓN
SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especificada.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
2. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.1. No tocar la parte de cristal de la bombilla.
1. Acoplador del faro
2. Tapa de la bombilla del faro
U1CAS0S0.book Page 35 Thursday, September 9, 2010 10:22 AM

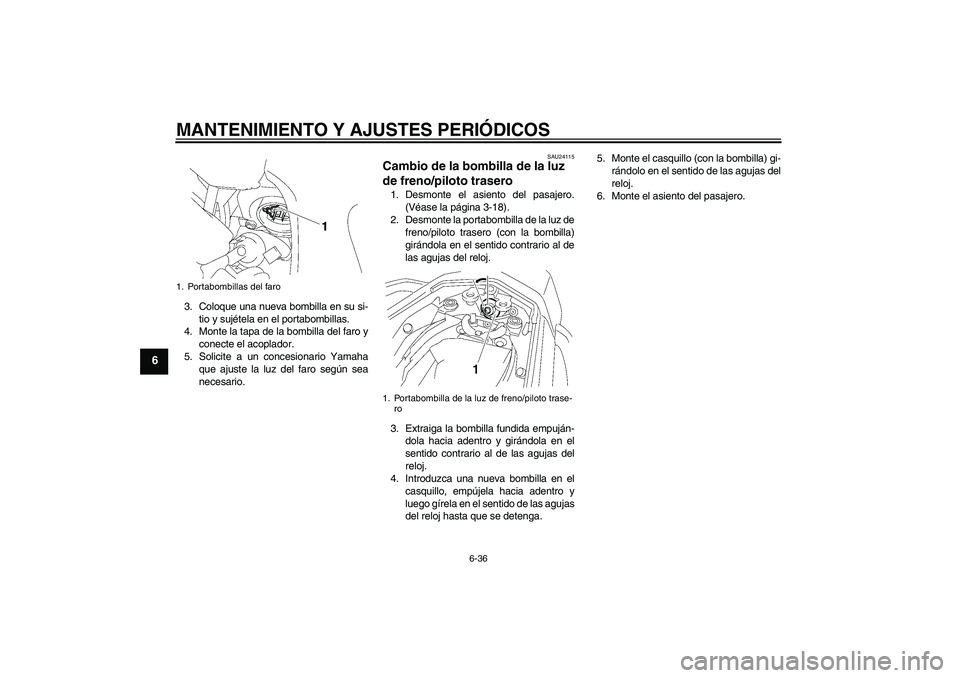

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
3. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24115
Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte el asiento del pasajero.
(Véase la página 3-18).
2. Desmonte la portabombilla de la luz de
freno/piloto trasero (con la bombilla)
girándola en el sentido contrario al de
las agujas del reloj.
3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.5. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte el asiento del pasajero.
1. Portabombillas del faro
1. Portabombilla de la luz de freno/piloto trase-
ro
U1CAS0S0.book Page 36 Thursday, September 9, 2010 10:22 AM

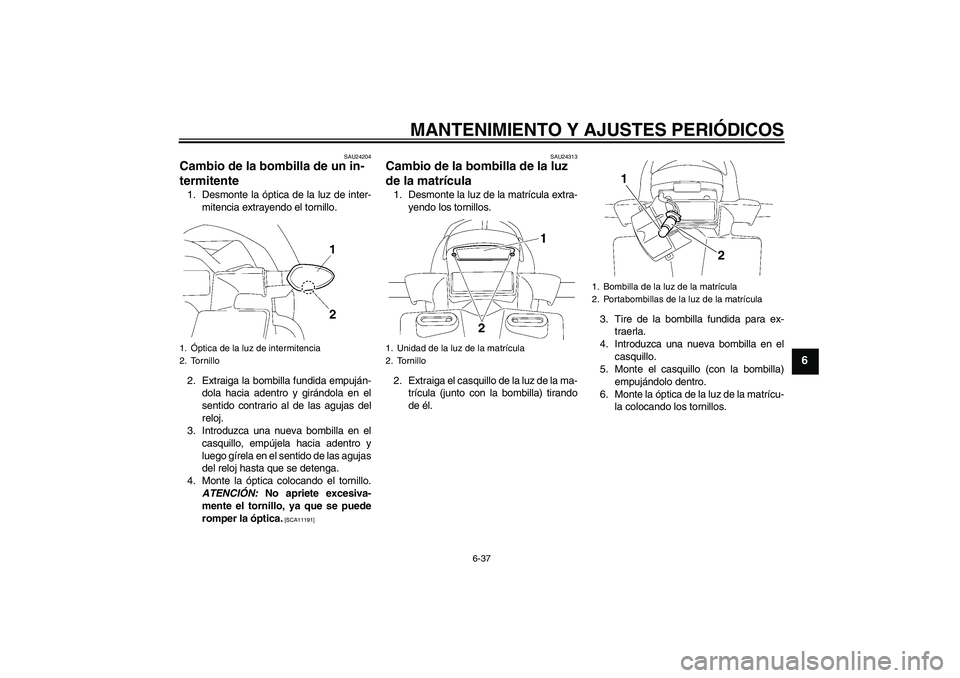

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
SAU24204
Cambio de la bombilla de un in-
termitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.
ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11191]SAU24313
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la luz de la matrícula extra-
yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma-
trícula (junto con la bombilla) tirando
de él.3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu-
la colocando los tornillos.
1.Óptica de la luz de intermitencia
2. Tornillo
1. Unidad de la luz de la matrícula
2. Tornillo
1. Bombilla de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1
2
U1CAS0S0.book Page 37 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
6
SAU27013
Cambio de la bombilla de una luz
de posición Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el panel B (si va a cambiar
la bombilla de la luz de posición iz-
quierda) o el panel A (si va a cambiar
la bombilla de la luz de posición dere-
cha). (Véase la página 6-9).
2. Desmonte el casquillo de la luz de po-
sición (con la bombilla) girándolo en el
sentido contrario al de las agujas del
reloj.
3. Tire de la bombilla fundida para ex-
traerla.4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo de la luz de posi-
ción (con la bombilla) empujándolo ha-
cia adentro y girándolo en el sentido
de las agujas del reloj.
6. Monte el panel.
SAU44791
Rueda delantera (para modelos
sin ABS)
ADVERTENCIA
SWA14840
Para el modelo ABS, haga desmontar y
montar la rueda en un concesionario
Yamaha.
SAU40061
Para desmontar la rueda delantera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que no
pueda caerse.1. Coloque el vehículo sobre el caballete
central.
2. Afloje el remache de plástico desmon-
table del eje de la rueda delantera y
luego el eje de la rueda y los pernos de
la pinza de freno.
1. Bombilla de la luz de posición delantera
2. Casquillo de la bombilla de la luz de posición
delanteraU1CAS0S0.book Page 38 Thursday, September 9, 2010 10:22 AM

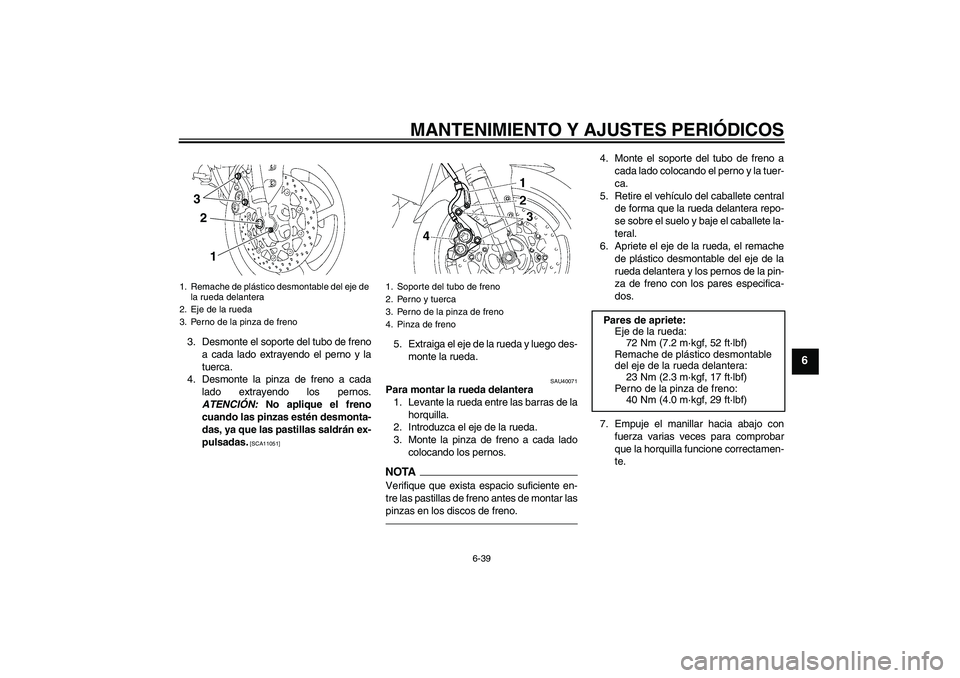

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
6
3. Desmonte el soporte del tubo de freno
a cada lado extrayendo el perno y la
tuerca.
4. Desmonte la pinza de freno a cada
lado extrayendo los pernos.
ATENCIÓN: No aplique el freno
cuando las pinzas estén desmonta-
das, ya que las pastillas saldrán ex-
pulsadas.
[SCA11051]
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
SAU40071
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Monte la pinza de freno a cada lado
colocando los pernos.NOTAVerifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar las
pinzas en los discos de freno.
4. Monte el soporte del tubo de freno a
cada lado colocando el perno y la tuer-
ca.
5. Retire el vehículo del caballete central
de forma que la rueda delantera repo-
se sobre el suelo y baje el caballete la-
teral.
6. Apriete el eje de la rueda, el remache
de plástico desmontable del eje de la
rueda delantera y los pernos de la pin-
za de freno con los pares especifica-
dos.
7. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
1. Remache de plástico desmontable del eje de
la rueda delantera
2. Eje de la rueda
3. Perno de la pinza de freno
3
2
1
1. Soporte del tubo de freno
2. Perno y tuerca
3. Perno de la pinza de freno
4. Pinza de freno
Pares de apriete:
Eje de la rueda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U1CAS0S0.book Page 39 Thursday, September 9, 2010 10:22 AM

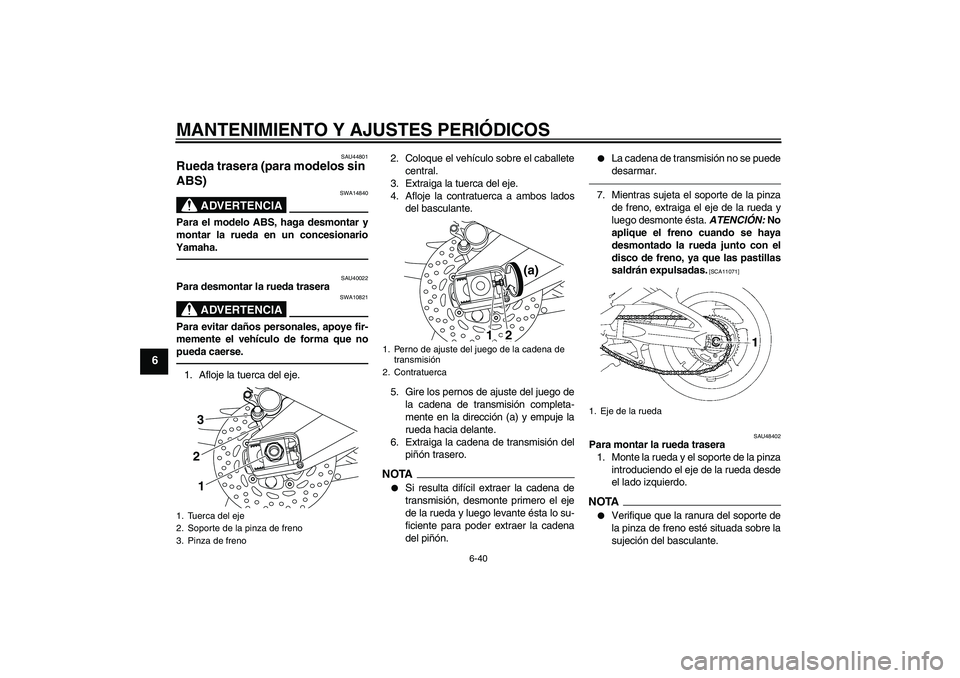

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-40
6
SAU44801
Rueda trasera (para modelos sin
ABS)
ADVERTENCIA
SWA14840
Para el modelo ABS, haga desmontar y
montar la rueda en un concesionario
Yamaha.
SAU40022
Para desmontar la rueda trasera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que no
pueda caerse.1. Afloje la tuerca del eje.2. Coloque el vehículo sobre el caballete
central.
3. Extraiga la tuerca del eje.
4. Afloje la contratuerca a ambos lados
del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.
6. Extraiga la cadena de transmisión del
piñón trasero.
NOTA

Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante ésta lo su-
ficiente para poder extraer la cadena
del piñón.


La cadena de transmisión no se puede
desarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta. ATENCIÓN: No
aplique el freno cuando se haya
desmontado la rueda junto con el
disco de freno, ya que las pastillas
saldrán expulsadas.
[SCA11071]
SAU48402
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza
introduciendo el eje de la rueda desde
el lado izquierdo.NOTA

Verifique que la ranura del soporte de
la pinza de freno esté situada sobre la
sujeción del basculante.
1. Tuerca del eje
2. Soporte de la pinza de freno
3. Pinza de freno
321
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca
(a)
1
2
1. Eje de la rueda
U1CAS0S0.book Page 40 Thursday, September 9, 2010 10:22 AM
