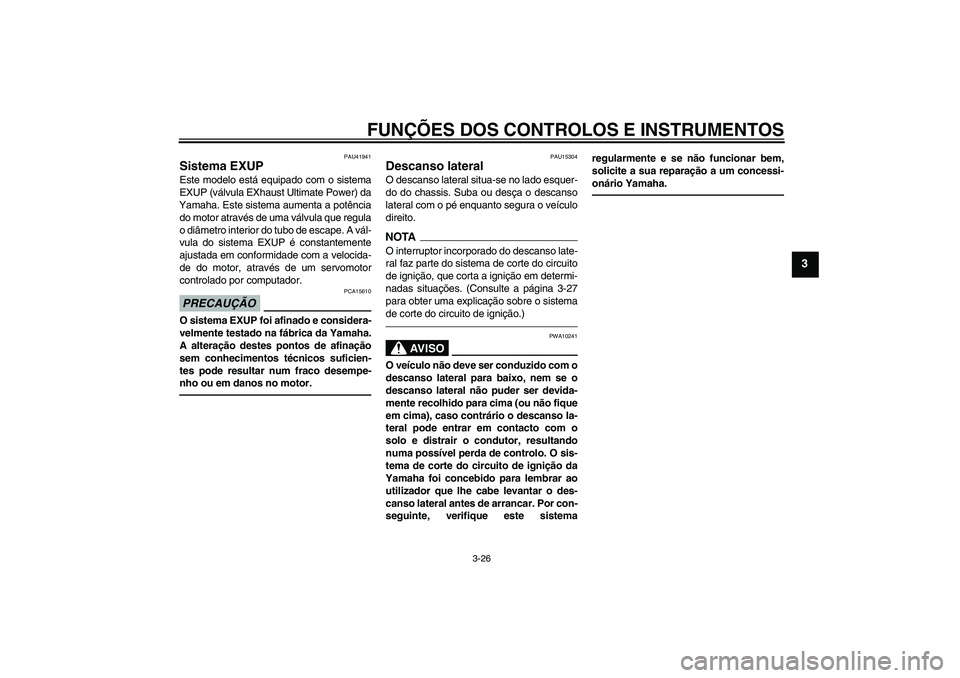

2011 YAMAHA FZ1 S Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
PAU41941
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro interior do tubo de escape. A vál-
vula do sistema EXUP é constantemente
ajustada em conformidade com a velocida-
de do motor, através de um servomotor
controlado por computador.PRECAUÇÃO
PCA15610
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-
nho ou em danos no motor.
PAU15304
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a página 3-27
para obter uma explicação sobre o sistema
de corte do circuito de ignição.)
AV I S O
PWA10241
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistemaregularmente e se não funcionar bem,
solicite a sua reparação a um concessi-
onário Yamaha.
U1CAP0P0.book Page 26 Friday, September 10, 2010 9:41 AM

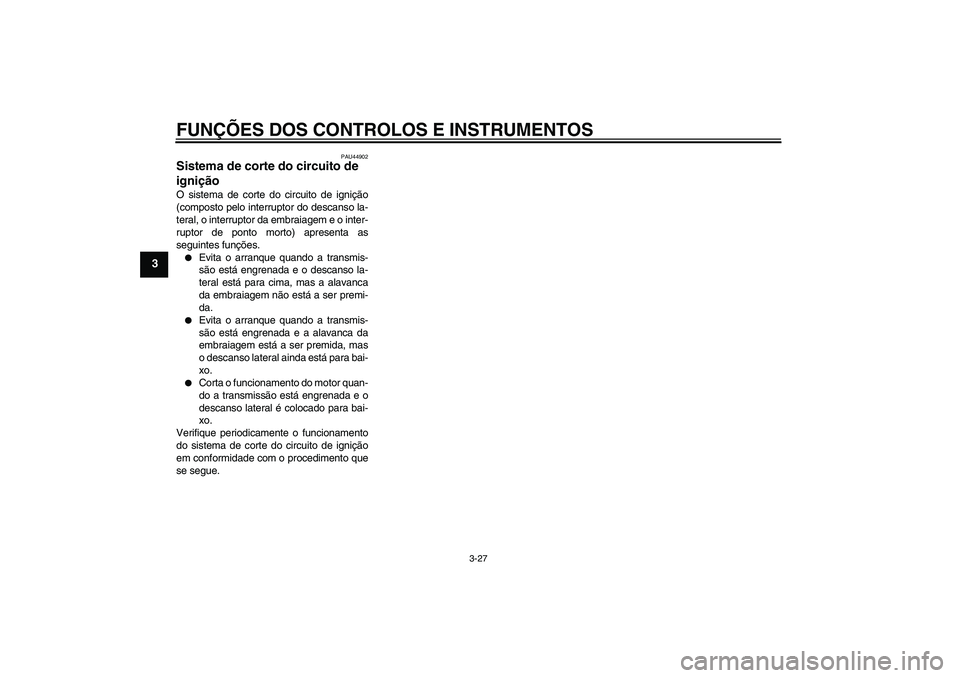

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
3
PAU44902
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U1CAP0P0.book Page 27 Friday, September 10, 2010 9:41 AM

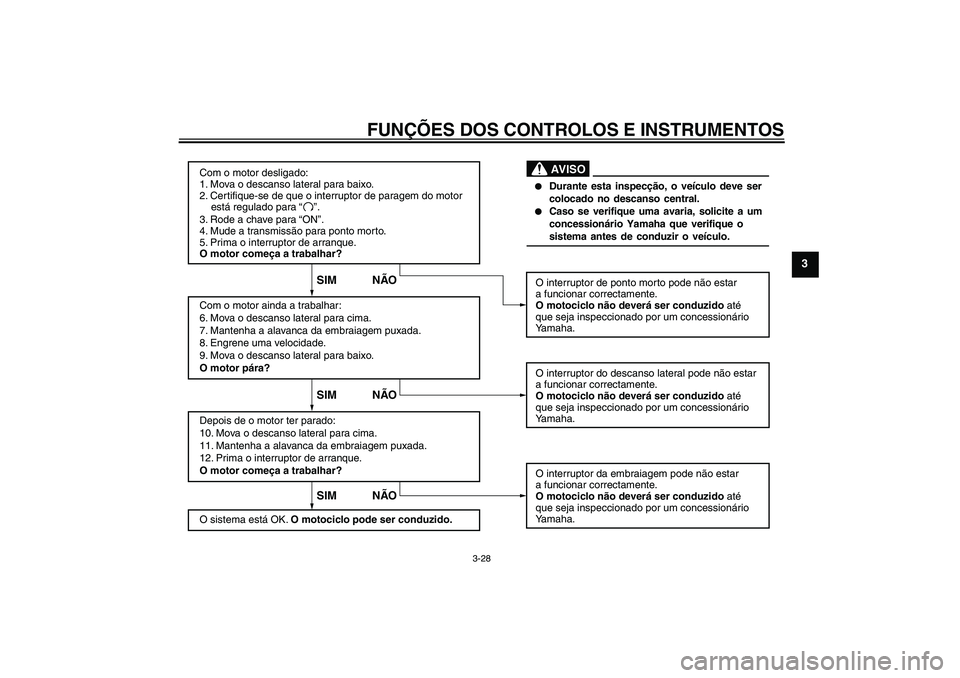

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃOSIM NÃO
SIM NÃO


Durante esta inspecção, o veículo deve ser
colocado no descanso central.


Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
“ ”.
U1CAP0P0.book Page 28 Friday, September 10, 2010 9:41 AM

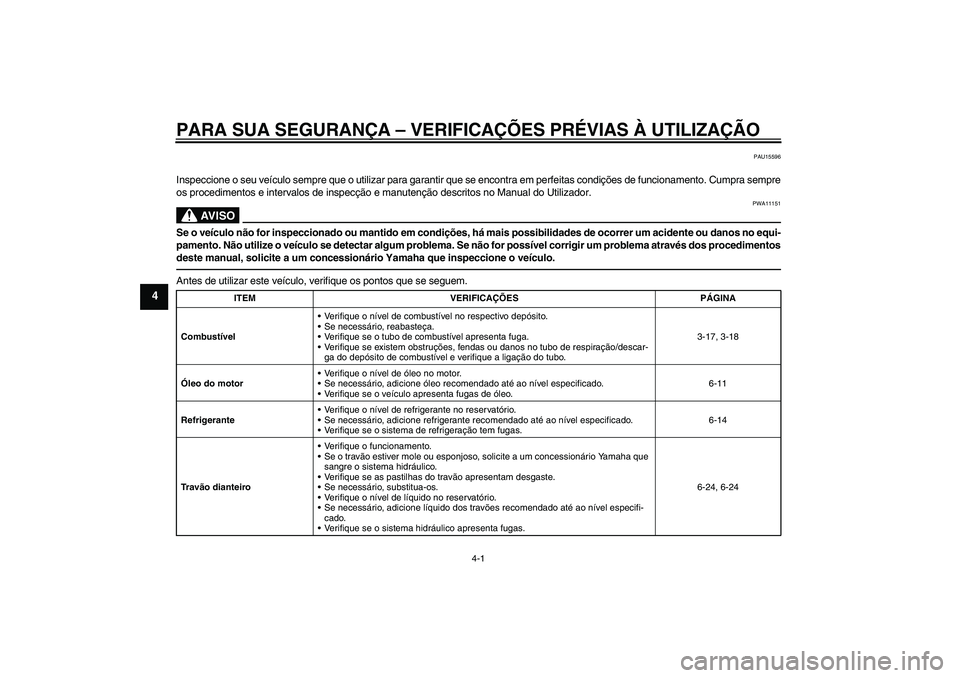

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração/descar-
ga do depósito de combustível e verifique a ligação do tubo.3-17, 3-18
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-11
RefrigeranteVerifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas.6-14
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-24, 6-24
U1CAP0P0.book Page 1 Friday, September 10, 2010 9:41 AM

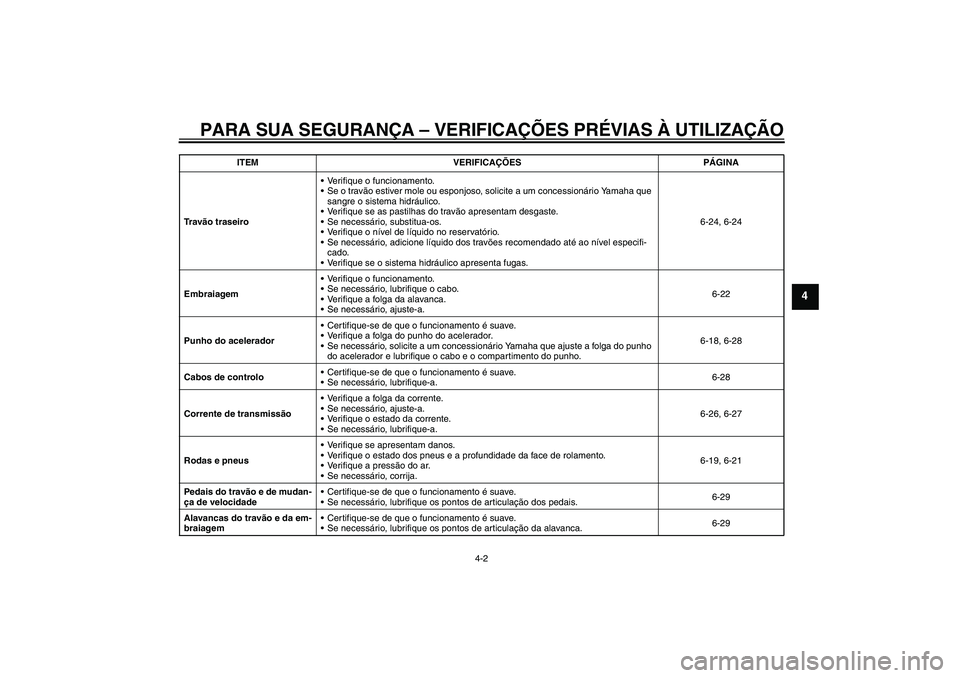

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-24, 6-24
EmbraiagemVerifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a.6-22
Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho.6-18, 6-28
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-28
Corrente de transmissãoVerifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a.6-26, 6-27
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-19, 6-21
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-29
Alavancas do travão e da em-
braiagemCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-29 ITEM VERIFICAÇÕES PÁGINA
U1CAP0P0.book Page 2 Friday, September 10, 2010 9:41 AM

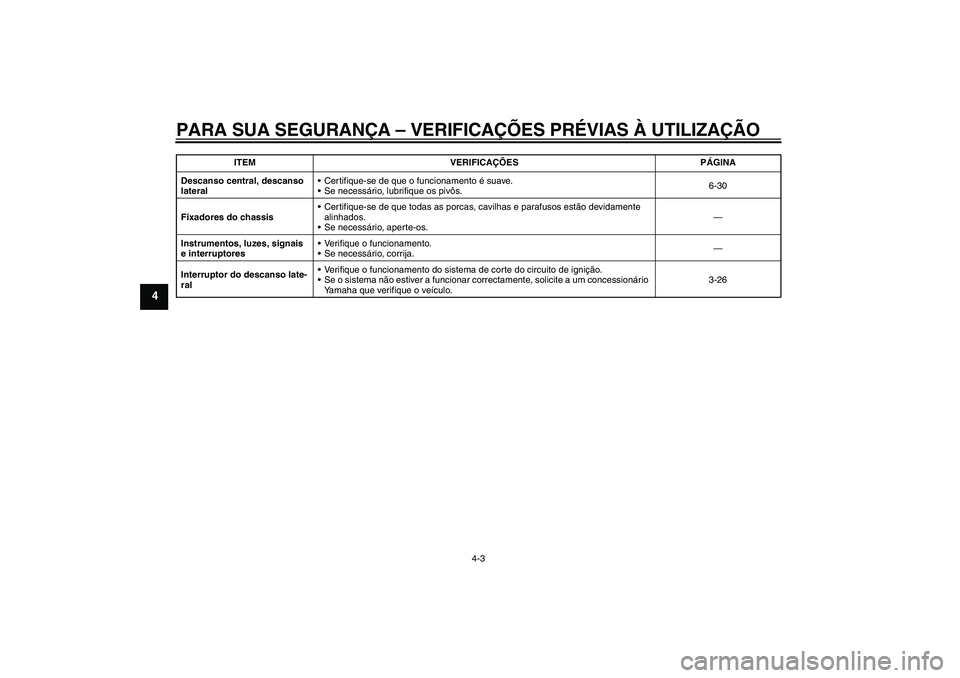

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-3
4
Descanso central, descanso
lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-30
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar correctamente, solicite a um concessionário
Yamaha que verifique o veículo.3-26 ITEM VERIFICAÇÕES PÁGINA
U1CAP0P0.book Page 3 Friday, September 10, 2010 9:41 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AV I S O
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU47150
NOTAEste modelo está equipado com:

sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o módulo do conta-
dor multifuncional indica o código de
erro 30, mas não se trata de uma ava-
ria. Rode a chave para “OFF” e depois
para “ON” para eliminar o código de
erro. Se não o fizer, o motor não ligará,
apesar de este dar sinal quando é pre-
mido o interruptor de arranque.


um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Neste caso, o
módulo do contador multifuncional in-
dica o código de erro 70, mas não se
trata de uma avaria. Prima o interrup-
tor de arranque para eliminar o código
de erro e para voltar a ligar o motor.
PAU44728
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-27 para obter
mais informações.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.
As seguintes luzes de advertência e
indicador luminoso deverão acender-
se durante alguns segundos e depois
apagar-se.

Luz de advertência do nível de
óleo


Luz de advertência da tempera-
tura do refrigerante


Luz de advertência de problema
no motor


Luz de advertência do ABS (para
modelos com sistema ABS)


Indicador luminoso do sistema
imobilizador
U1CAP0P0.book Page 1 Friday, September 10, 2010 9:41 AM

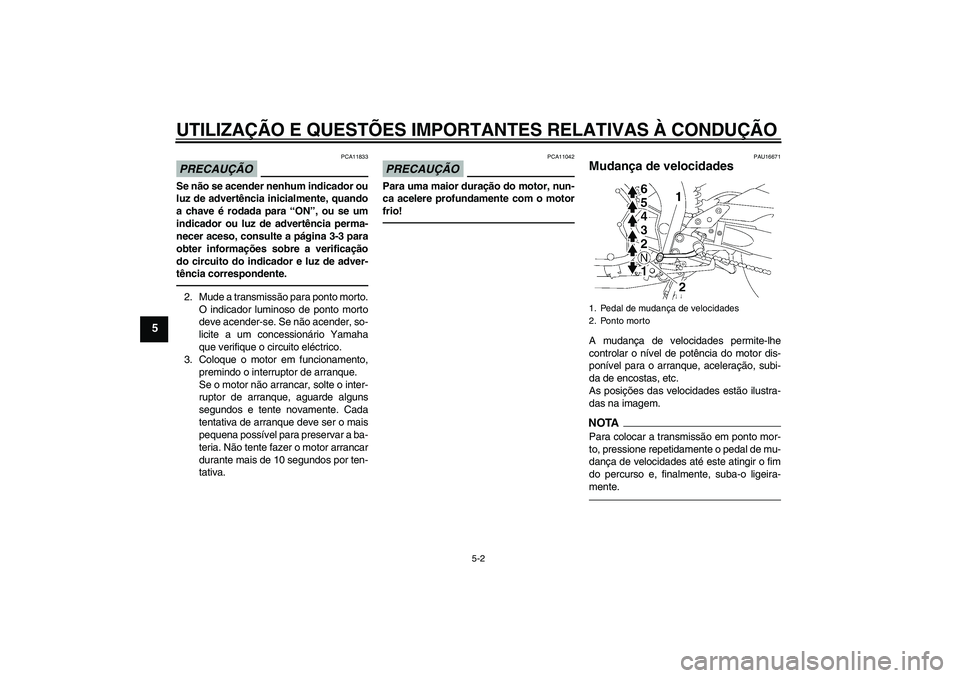

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11833
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.2. Mude a transmissão para ponto morto.
O indicador luminoso de ponto morto
deve acender-se. Se não acender, so-
licite a um concessionário Yamaha
que verifique o circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11042
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU16671
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente.1. Pedal de mudança de velocidades
2. Ponto morto
U1CAP0P0.book Page 2 Friday, September 10, 2010 9:41 AM
