SICHERHEITSINFORMATIONEN
1-2
1
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.


Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den Fußras-
ten halten können.


Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.

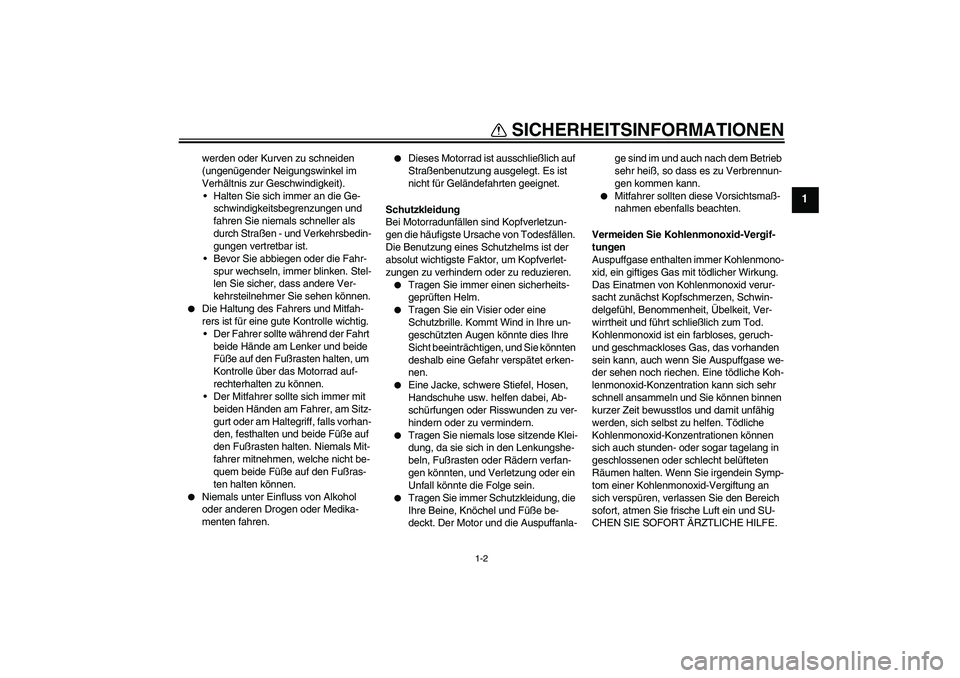

Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.


Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
U1ECG0G0.book Page 2 Friday, August 20, 2010 10:35 AM

SICHERHEITSINFORMATIONEN
1-3
1


Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.


Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.


Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.

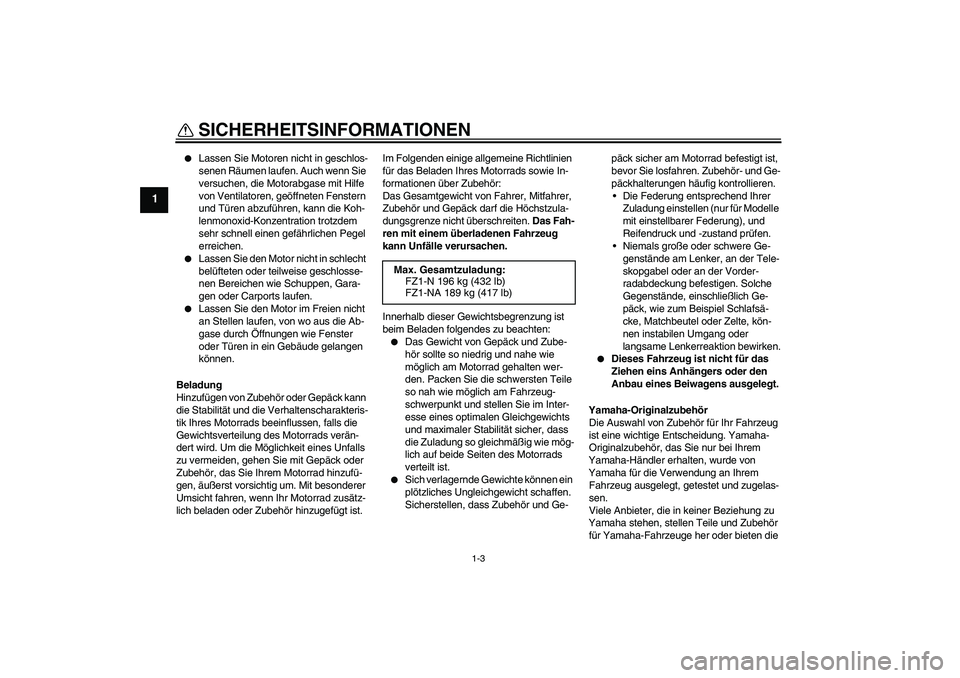

Beladung
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und die Verhaltenscharakteris-
tik Ihres Motorrads beeinflussen, falls die
Gewichtsverteilung des Motorrads verän-
dert wird. Um die Möglichkeit eines Unfalls
zu vermeiden, gehen Sie mit Gepäck oder
Zubehör, das Sie Ihrem Motorrad hinzufü-
gen, äußerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrad zusätz-
lich beladen oder Zubehör hinzugefügt ist. Im Folgenden einige allgemeine Richtlinien
für das Beladen Ihres Motorrads sowie In-
formationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das Fah-
ren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:


Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrads
verteilt ist.


Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass Zubehör und Ge-päck sicher am Motorrad befestigt ist,
bevor Sie losfahren. Zubehör- und Ge-
päckhalterungen häufig kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände, einschließlich Ge-
päck, wie zum Beispiel Schlafsä-
cke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.


Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die Max. Gesamtzuladung:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
U1ECG0G0.book Page 3 Friday, August 20, 2010 10:35 AM

SICHERHEITSINFORMATIONEN
1-4
1
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
U1ECG0G0.book Page 4 Friday, August 20, 2010 10:35 AM

SICHERHEITSINFORMATIONEN
1-5
1
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-18.

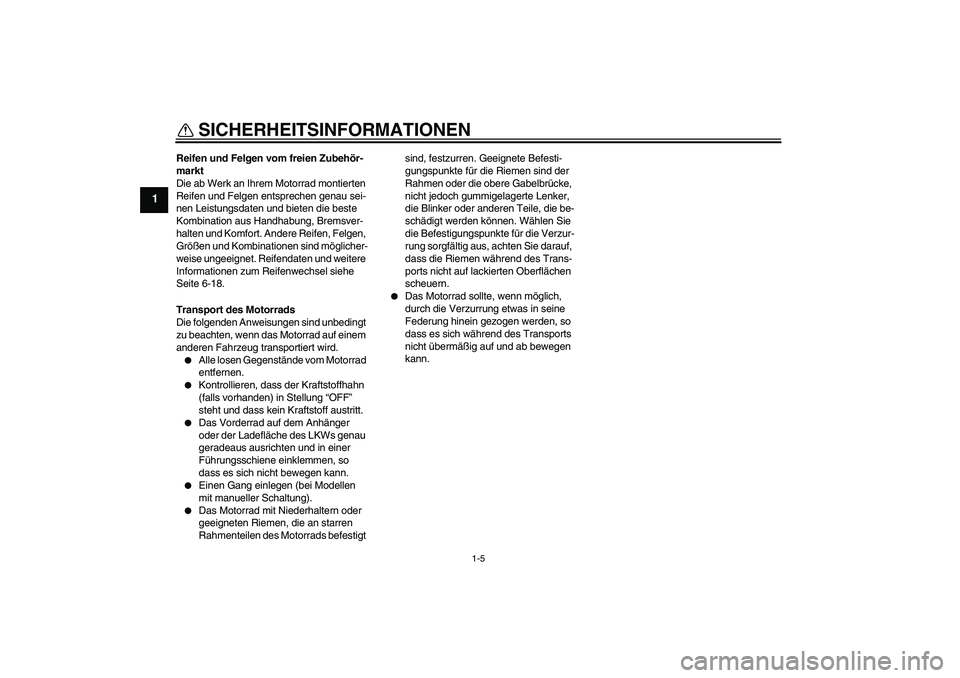

Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug transportiert wird.

Alle losen Gegenstände vom Motorrad
entfernen.


Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.


Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.


Einen Gang einlegen (bei Modellen
mit manueller Schaltung).


Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.


Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U1ECG0G0.book Page 5 Friday, August 20, 2010 10:35 AM

BESCHREIBUNG
2-1
2
GAU10410

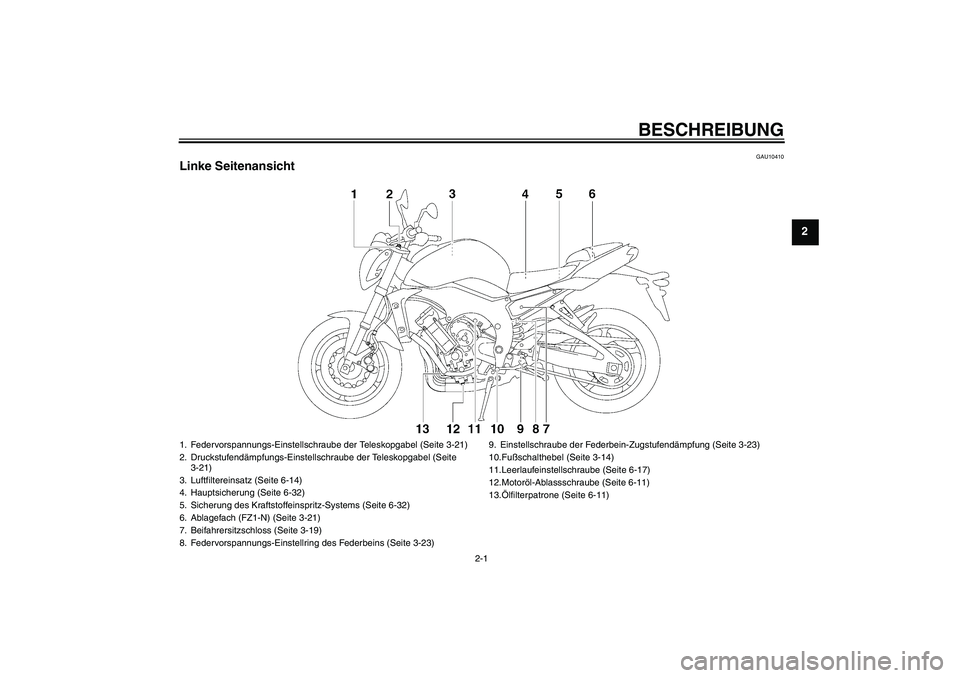

Linke Seitenansicht1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-21)
2. Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite
3-21)
3. Luftfiltereinsatz (Seite 6-14)
4. Hauptsicherung (Seite 6-32)
5. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-32)
6. Ablagefach (FZ1-N) (Seite 3-21)
7. Beifahrersitzschloss (Seite 3-19)
8. Federvorspannungs-Einstellring des Federbeins (Seite 3-23)9. Einstellschraube der Federbein-Zugstufendämpfung (Seite 3-23)
10.Fußschalthebel (Seite 3-14)
11.Leerlaufeinstellschraube (Seite 6-17)
12.Motoröl-Ablassschraube (Seite 6-11)
13.Ölfilterpatrone (Seite 6-11)
U1ECG0G0.book Page 1 Friday, August 20, 2010 10:35 AM

BESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht
1,2
3
4
5
6
79
10
11
12
2
8

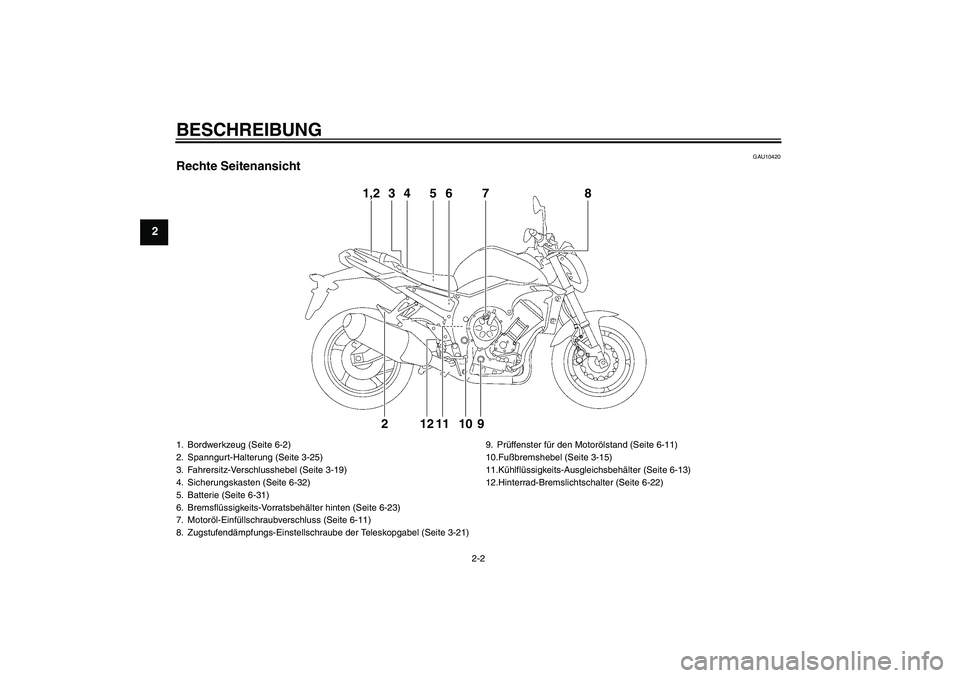

1. Bordwerkzeug (Seite 6-2)
2. Spanngurt-Halterung (Seite 3-25)
3. Fahrersitz-Verschlusshebel (Seite 3-19)
4. Sicherungskasten (Seite 6-32)
5. Batterie (Seite 6-31)
6. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-23)
7. Motoröl-Einfüllschraubverschluss (Seite 6-11)
8. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-21)9. Prüffenster für den Motorölstand (Seite 6-11)
10.Fußbremshebel (Seite 3-15)
11.Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-13)
12.Hinterrad-Bremslichtschalter (Seite 6-22)U1ECG0G0.book Page 2 Friday, August 20, 2010 10:35 AM

BESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente
1
2
3
4
6
5
7
8

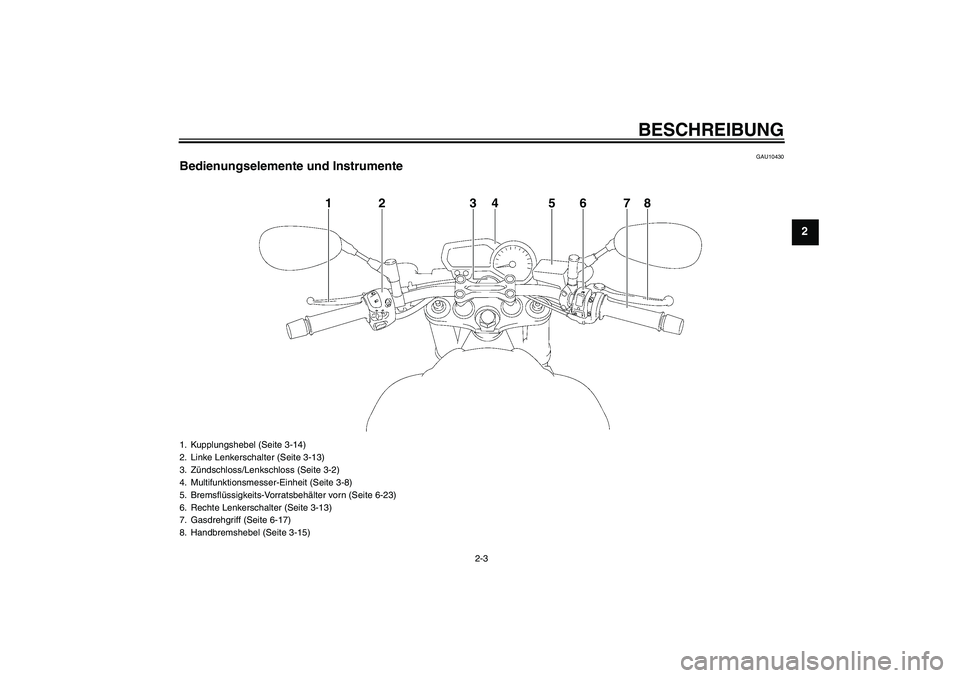

1. Kupplungshebel (Seite 3-14)
2. Linke Lenkerschalter (Seite 3-13)
3. Zündschloss/Lenkschloss (Seite 3-2)
4. Multifunktionsmesser-Einheit (Seite 3-8)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)
6. Rechte Lenkerschalter (Seite 3-13)
7. Gasdrehgriff (Seite 6-17)
8. Handbremshebel (Seite 3-15)
U1ECG0G0.book Page 3 Friday, August 20, 2010 10:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10977
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)


zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können


einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)


einer Wegfahrsperren-Einheit


ein ECU


einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-7.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11821


DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.


Die Schlüssel nicht in Wasser tau-
chen.


Die Schlüssel vor extrem hohen
Temperaturen schützen.


Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).


Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.


Keine schweren Gegenstände auf
die Schlüssel legen.


Die Schlüssel nicht nachschleifen
oder sonst wie verändern.


Den Kunststoffteil der Schlüssel
nicht zerlegen.


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

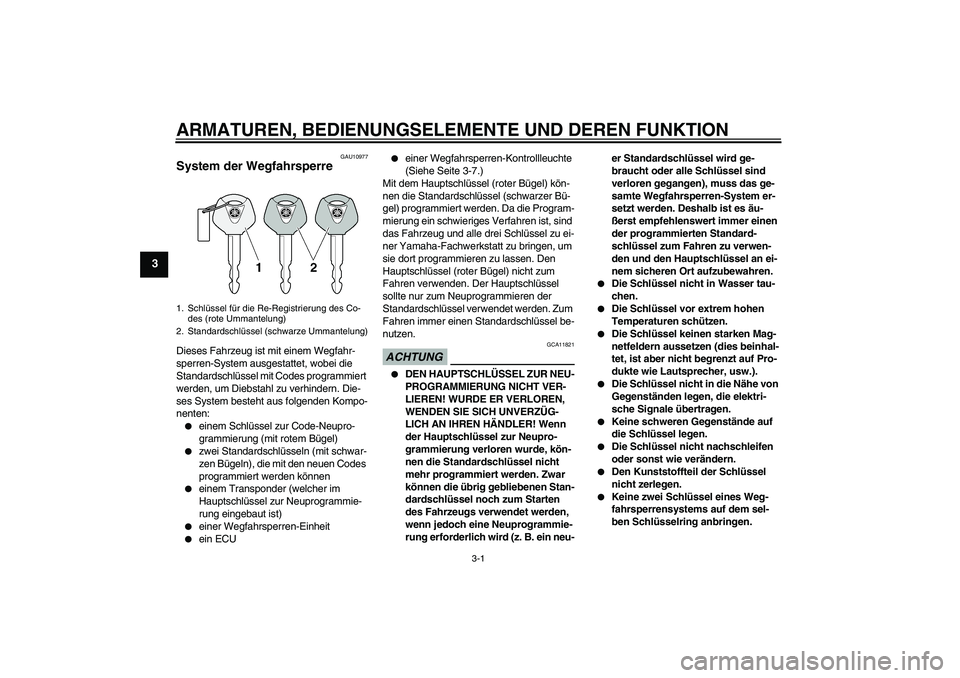

1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)U1ECG0G0.book Page 1 Friday, August 20, 2010 10:35 AM
