2011 YAMAHA FX SHO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία οργάνων
42
RJU34906
Ταµπλό πολλαπλών λειτουργιών
Στο ταµπλό πολλαπλών λειτουργιών
απεικονίζονται διάφορες πληροφορίες του
υδροσκάφους.
Έναρξη λειτουργίας ταµπλό πολλαπλών
λειτουργιών
Όταν ενεργοποιηθεί το ταµπλό πολλαπλών
λειτουργιών, το αναλογικό
ταχύµετρο/στροφόµετρο εκτελεί µία σάρωση και
όλα τα τµήµατα της οθόνης και οι ενδεικτικές
λυχνίες ανάβουν. Μετά 2 δευτερόλεπτα, η
ενδεικτική λυχνία “WARNING” και οι
προειδοποιητικές λυχνίες στην οθόνη
πληροφοριών σβήνουν και, στη συνέχεια, το
ταµπλό αρχίζει να λειτουργεί κανονικά.
ΣΗMΕΙΩΣΗ:
Η ενδεικτική λυχνία “UNLOCK” σβήνει όταν
πάρει µπροστά ο κινητήρας.Κατάσταση αναµονής ταµπλό πολλαπλών
λειτουργιών
Αν το ταµπλό πολλαπλών λειτουργιών δεν λάβει
κανένα σήµα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιµο του κινητήρα, απενεργοποιείται
και µεταβαίνει σε κατάσταση αναµονής. Όταν ο
κινητήρας ξαναπάρει µπροστά, οι ενδείξεις
επανέρχονται στην κατάσταση που βρίσκονταν
πριν απενεργοποιηθεί το ταµπλό και, στη
συνέχεια, το ταµπλό αρχίζει να λειτουργεί
κανονικά.
RJU36794Αναλογικό ταχύµετρο/στροφόµετρο
Το αναλογικό ταχύµετρο/στροφόµετρο διαθέτει
µια λειτουργία ταχύµετρου και µια λειτουργία
στροφόµετρου. Ο µετρητής αυτός µπορεί να
χρησιµοποιηθεί ως ταχύµετρο ή ως στροφόµετρο.
ΣΗMΕΙΩΣΗ:
Το αναλογικό ταχύµετρο επιλέχθηκε στο
εργοστάσιο της Yamaha.
Αναλογικό ταχύµετρο
Το αναλογικό ταχύµετρο εµφανίζει την ταχύτητα
του υδροσκάφους σε σχέση µε το νερό.
Τα µικρά εξωτερικά ψηφία στο µετρητή
επισηµαίνουν την ταχύτητα του υδροσκάφους σε
χιλιόµετρα/ώρα “km/h” και τα µεγάλα εσωτερικά
ψηφία την ταχύτητα σε µίλια/ώρα “mph”.
Η ενδεικτική λυχνία “SPEED” (Ταχύτητα) ανάβει
σταθερά όταν είναι επιλεγµένο το αναλογικό
ταχύµετρο.
1Κουµπί “Volt/Hour” (Volt/Ώρα)
2Κουµπί “Speed/RPM” (Τα χ ύ τ η τ α/
στροφές/λεπτό)
3Οθόνη πληροφοριών
4Αναλογικό ταχύµετρο/στροφόµετρο
5Οθόνη πολλαπλών λειτουργιών (FX Cruiser
SHO)
6Κουµπί “Start/Stop” (Εκκίνηση/∆ιακοπή) (FX
Cruiser SHO)
7Κουµπί “Mode/Reset”
(Λειτουργία/Επαναφορά) (FX Cruiser SHO)
5431267
UF1W73R0.book Page 42 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
43
Για να µεταβείτε από το στροφόµετρο στο
ταχύµετρο:
Πατήστε το κουµπί “Speed/RPM” για
τουλάχιστον 1 δευτερόλεπτο αφότου
ενεργοποιηθεί το ταµπλό πολλαπλών
λειτουργιών. Όταν ο µετρητής µεταβεί στη
λειτουργία αναλογικού ταχύµετρου, η ενδεικτική
λυχνία “SPEED” ανάβει σταθερά, αν ως µονάδα
µέτρησης έχει επιλεγεί “km/h”. Η ενδεικτική
λυχνία “SPEED” αναβοσβήνει τρεις φορές και
µετά ανάβει σταθερά, αν ως µονάδα µέτρησης έχει
επιλεγεί “mph”. (Βλ. σελίδα 43 για πληροφορίες
σχετικά µε την εναλλαγή των µονάδων µέτρησης
του ψηφιακού ταχύµετρου.)
Αναλογικό στροφόµετρο
Το αναλογικό στροφόµετρο δείχνει τις στροφές
του κινητήρα.
Τα µεγάλα εσωτερικά ψηφία στο µετρητή
επισηµαίνουν τις στροφές του κινητήρα × 100 rpm
(στροφές/λεπτό).
Η ενδεικτική λυχνία “RPM” (στροφές/λεπτό)
ανάβει σταθερά όταν είναι επιλεγµένο το
αναλογικό στροφόµετρο.
Για να µεταβείτε από το ταχύµετρο στο
στροφόµετρο:
Πατήστε το κουµπί “Speed/RPM” για
τουλάχιστον 1 δευτερόλεπτο αφότου
ενεργοποιηθεί το ταµπλό πολλαπλών
λειτουργιών. Όταν ο µετρητής µεταβεί στηλειτουργία αναλογικού στροφόµετρου, η
ενδεικτική λυχνία “RPM” ανάβει σταθερά.
RJU35024Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους.
RJU37084Ψηφιακό ταχύµετρο
Το ψηφιακό ταχύµετρο δείχνει την ταχύτητα του
υδροσκάφους σε σχέση µε το νερό.
1Κουµπί “Speed/RPM” (Τα χ ύ τ η τ α/
στροφές/λεπτό)
2Ενδεικτική λυχνία “SPEED” (ταχύτητα)
2
1
1Κουµπί “Speed/RPM” (Ταχύτητα/
στροφές/λεπτό)
2Ενδεικτική λυχνία “RPM” (στροφές/λεπτό)
1∆είκτης στάθµης καυσίµου
2Ενδεικτική λυχνία καυσίµου
3Μετρητής ωρών λειτουργίας/βολτόµετρο
4Ψηφιακό ταχύµετρο
5Προειδοποιητική λυχνία υπερθέρµανσης
κινητήρα
6Προειδοποιητική λυχνία ελέγχου κινητήρα
7Προειδοποιητική λυχνία πίεσης λαδιού
1
2
UF1W73R0.book Page 43 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
44
Με εναλλαγή των µονάδων µέτρησης, η ταχύτητα
µπορεί να εµφανίζεται σε χιλιόµετρα/ώρα (km/h)
ή µίλια/ώρα (mph).
ΣΗMΕΙΩΣΗ:
Από το εργοστάσιο της Yamaha έχουν επιλεγεί τα
χιλιόµετρα ως µονάδες µέτρησης.
Οθόνη ψηφιακού ταχύµετρου (km/h)
Η ενδεικτική λυχνία “SPEED” (Ταχύτητα)
αναβοσβήνει µία φορά, αν επιλεγούν ως µονάδες
µέτρησης τα χιλιόµετρα, όταν ενεργοποιηθεί το
ταµπλό πολλαπλών λειτουργιών.
ΣΗMΕΙΩΣΗ:
Αν επιλεγεί το αναλογικό ταχύµετρο, η ενδεικτική
λυχνία “SPEED” αναβοσβήνει µία φορά και, στη
συνέχεια, ανάβει σταθερά.
Οθόνη ψηφιακού ταχύµετρου (mph)
Η ενδεικτική λυχνία “SPEED” αναβοσβήνει τρεις
φορές, αν επιλεγούν ως µονάδες µέτρησης τα
µίλια, όταν ενεργοποιηθεί το ταµπλό πολλαπλών
λειτουργιών.
ΣΗMΕΙΩΣΗ:
Αν επιλεγεί το αναλογικό ταχύµετρο, η ενδεικτική
λυχνία “SPEED” αναβοσβήνει τρεις φορές και,
στη συνέχεια, ανάβει σταθερά.
Για εναλλαγή των µονάδων µέτρησης του
ψηφιακού ταχύµετρου:
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουµπί “Volt/Hour” (Volt/Ώρες) αφότου
ενεργοποιηθεί το ταµπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνη τουψηφιακού ταχύµετρου αλλάζει. Όταν οι µονάδες
µέτρησης αλλάξουν από χιλιόµετρα σε µίλια, η
ενδεικτική λυχνία “SPEED” αναβοσβήνει τρεις
φορές.
RJU35064Μετρητής ωρών λειτουργίας/βολτόµετρο
Ο µετρητής ωρών λειτουργίας/βολτόµετρο
διαθέτει µια λειτουργία µέτρησης ωρών και µια
λειτουργία βολτόµετρου. Ο µετρητής αυτός
µπορεί να χρησιµοποιηθεί ως µετρητής ωρών
λειτουργίας ή ως βολτόµετρο.
ΣΗMΕΙΩΣΗ:
Ο µετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.
Μετρητής ωρών λειτουργίας
Ο µετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθµό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους.
1Ψηφιακό ταχύµετρο
1
1Κουµπί “Volt/Hour” (Volt/Ώρα)
2Ενδεικτική λυχνία “SPEED” (ταχύτητα)
1Μετρητής ωρών λειτουργίας/βολτόµετρο
1
2
1
UF1W73R0.book Page 44 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
45
ΣΗMΕΙΩΣΗ:
Ο αριθµός των ωρών που έχουν παρέλθει δεν
χάνεται ακόµα κι αν αποσυνδεθούν οι πόλοι της
µπαταρίας.
Για να µεταβείτε από το βολτόµετρο στο µετρητή
ωρών λειτουργίας:
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουµπί “Volt/Hour” (Volt/Ώρες) αφότου
ενεργοποιηθεί το ταµπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνη
µεταβαίνει από το βολτόµετρο στο µετρητή ωρών
λειτουργίας.
Βολτόµετρο
Το βολτόµετρο εµφανίζει την τάση της µπαταρίας.
Όταν η τάση της µπαταρίας είναι κανονική, το
βολτόµετρο δείχνει περίπου 12 Volt.
Αν η τάση της µπαταρίας µειωθεί σηµαντικά,
εµφανίζεται “LO” στο βολτόµετρο. Αν η τάση της
µπαταρίας αυξηθεί σηµαντικά, εµφανίζεται “HI”.
Αν εµφανίζεται “LO” ή “HI”, επιστρέψτε αµέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.
Για να µεταβείτε από το µετρητή ωρών
λειτουργίας στο βολτόµετρο:
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουµπί “Volt/Hour” (Volt/Ώρες) αφότου
ενεργοποιηθεί το ταµπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνηµεταβαίνει από το µετρητή ωρών λειτουργίας στο
βολτόµετρο.
RJU31514∆είκτης στάθµης καυσίµου
Ο δείκτης στάθµης καυσίµου δείχνει την
ποσότητα καυσίµου που αποµένει στο
ρεζερβουάρ καυσίµου. Η ποσότητα καυσίµου που
αποµένει στο ρεζερβουάρ εµφανίζεται µε τη
µορφή οκτώ τµηµάτων, που σβήνουν ανά δύο όσο
µειώνεται η στάθµη καυσίµου.
ΣΗMΕΙΩΣΗ:
Η ακρίβεια του δείκτη στάθµης καυσίµου
εξαρτάται από τις συνθήκες λειτουργίας.
Χρησιµοποιήστε τη λειτουργία αυτή µόνο ως
βοήθηµα.
RJU36816Προειδοποίηση στάθµης καυσίµου
Εάν η στάθµη καυσίµου που έχει αποµείνει στο
ρεζερβουάρ πέσει στα 18 L (4.8 US gal, 4.0 Imp.
gal) περίπου, τα δύο κατώτατα τµήµατα στάθµης
1Κουµπί “Volt/Hour” (Volt/Ώρα)
2Μετρητής ωρών λειτουργίας
1Κουµπί “Volt/Hour” (Volt/Ώρα)
2Βολτόµετρο
1∆είκτης στάθµης καυσίµου
1
UF1W73R0.book Page 45 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
46
καυσίµου, η προειδοποιητική λυχνία στάθµης
καυσίµου και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν και ο βοµβητής
ηχεί διακεκοµµένα.
Αν ενεργοποιηθεί η προειδοποίηση στάθµης
καυσίµου, γεµίστε ξανά το ρεζερβουάρ καυσίµου
το συντοµότερο δυνατό. (Βλ. σελίδα 59 για
πληροφορίες σχετικά µε το γέµισµα του
ρεζερβουάρ καυσίµου.)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίµου, τα προειδοποιητικά σήµατα σταµατούν
όταν πάρει ξανά µπροστά ο κινητήρας.
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουµπί του ταµπλό
πολλαπλών λειτουργιών για να σταµατήσει ο
βοµβητής.
RJU35127Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού µειωθεί σηµαντικά, η
ενδεικτική λυχνία “WARNING” και η
προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν, ενώ ο βοµβητής ηχείδιακεκοµµένα. Ταυτόχρονα, περιορίζονται οι
στροφές του κινητήρα.
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού,
µειώστε αµέσως τις στροφές του κινητήρα,
επιστρέψτε στην ακτή και ελέγξτε τη στάθµη
λαδιού του κινητήρα. (Βλ. σελίδα 61 για
πληροφορίες σχετικά µε τον έλεγχο της στάθµης
λαδιού του κινητήρα.) Εάν η στάθµη λαδιού
υποδεικνύει επαρκή ποσότητα, απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha για έλεγχο του
υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουµπί του ταµπλό
πολλαπλών λειτουργιών για να σταµατήσει ο
βοµβητής.
RJU37602Προειδοποίηση υπερθέρµανσης κινητήρα
Εάν η θερµοκρασία κινητήρα αυξηθεί σηµαντικά,
η προειδοποιητική λυχνία υπερθέρµανσης
κινητήρα και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν, και ο βοµβητής
ηχεί διακεκοµµένα. Στη συνέχεια, η
προειδοποιητική λυχνία υπερθέρµανσης κινητήρα
και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) σταµατούν να αναβοσβήνουν
και ανάβουν σταθερά, ενώ ο βοµβητής ηχεί
UF1W73R0.book Page 46 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
47
συνεχώς. Ταυτόχρονα, περιορίζονται οι στροφές
του κινητήρα.
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρµανσης του κινητήρα, µειώστε αµέσως τις
στροφές του κινητήρα, επιστρέψτε στην ακτή και,
στη συνέχεια, βεβαιωθείτε ότι εξέρχεται νερό από
το αριστερό στόµιο εξόδου νερού ψύξης µε τον
κινητήρα σε λειτουργία. Αν δεν εξέρχεται νερό,
σβήστε τον κινητήρα και, στη συνέχεια, ελέγξτε
αν έχει βουλώσει το στόµιο εισροής νερού
εκτόξευσης. (Βλ. σελίδα 106 για πληροφορίες
σχετικά µε το στόµιο εισροής νερού εκτόξευσης.)
ΠΡΟΣΟΧΗ: Εάν δεν µπορείτε να εντοπίσετε
και να εξαλείψετε την αιτία της
υπερθέρµανσης, συµβουλευτείτε κάποιον
αντιπρόσωπο της Yamaha. Εάν ο κινητήρας
συνεχίσει να λειτουργεί σε υψηλές στροφές,
µπορεί να υποστεί σοβαρή βλάβη.
[RCJ00041]
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουµπί του ταµπλό
πολλαπλών λειτουργιών για να σταµατήσει ο
βοµβητής.
RJU35134Προειδοποίηση ελέγχου κινητήρα
Εάν εντοπιστεί δυσλειτουργία σε κάποιον
αισθητήρα ή βραχυκύκλωµα, η προειδοποιητική
λυχνία ελέγχου κινητήρα και η ενδεικτική λυχνία
“WARNING” (προειδοποίηση) αναβοσβήνουν,
και ο βοµβητής ηχεί διακεκοµµένα.
Αν ενεργοποιηθεί η προειδοποίηση ελέγχου
κινητήρα, µειώστε αµέσως τις στροφές του
κινητήρα, επιστρέψτε στην ακτή και ζητήστε από
έναν αντιπρόσωπο της Yamaha να ελέγξει τον
κινητήρα.
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουµπί του ταµπλό
πολλαπλών λειτουργιών για να σταµατήσει ο
βοµβητής.
RJU35037Οθόνη πολλαπλών λειτουργιών (FX
Cruiser SHO)
Η οθόνη πολλαπλών λειτουργιών δείχνει τις
παρακάτω πληροφορίες.
Οι µονάδες µέτρησης της οθόνης πολλαπλών
λειτουργιών επιλέγονται σύµφωνα µε τις µονάδες
µέτρησης του ψηφιακού ταχύµετρου. (Για να
αλλάξετε τις µονάδες µέτρησης, ανατρέξτε στη
σελίδα 43 για τις διαδικασίες επιλογής των
µονάδων του ψηφιακού ταχύµετρου.)
UF1W73R0.book Page 47 Wednesday, June 16, 2010 2:47 PM

Λειτουργία οργάνων
48
Αν ως µονάδα µέτρησης του ψηφιακού
ταχύµετρου έχει επιλεγεί “km/h”, οι τιµές
εµφανίζονται σε χιλιόµετρα/λίτρα/βαθµοί
Κελσίου.
Αν ως µονάδα µέτρησης του ψηφιακού
ταχύµετρου έχει επιλεγεί “mph”, οι τιµές
εµφανίζονται σε µίλια/γαλόνια/βαθµοί Φαρενάιτ.
Για να αλλάξετε τη λειτουργία της οθόνης,
πατήστε το κουµπί “Mode/Reset”
(Λειτουργία/Επαναφορά) για λιγότερο από 1
δευτερόλεπτο. Η λειτουργία της οθόνης αλλάζει
µε την παρακάτω σειρά.
Πυξίδα
Η ένδειξη αυτή δείχνει την τρέχουσα κατεύθυνση
κίνησης του υδροσκάφους µε βάση τα 8 κύρια
σηµεία της πυξίδας.ΣΗMΕΙΩΣΗ:
Η ακρίβεια της πυξίδας εξαρτάται από τις
συνθήκες λειτουργίας. Χρησιµοποιήστε τη
λειτουργία αυτή µόνο ως βοήθηµα.
Μέση ταχύτητα
Η ένδειξη αυτή δείχνει τη µέση ταχύτητα σε
χιλιόµετρα/ώρα “AV KMH” ή µίλια/ώρα “AV
MPH” από την έναρξη της µέτρησης.
1Οθόνη πολλαπλών λειτουργιών
2Κουµπί “Start/Stop” (Εκκίνηση/∆ιακοπή)
3Κουµπί “Mode/Reset”
(Λειτουργία/Επαναφορά)
UF1W73R0.book Page 48 Wednesday, June 16, 2010 2:47 PM

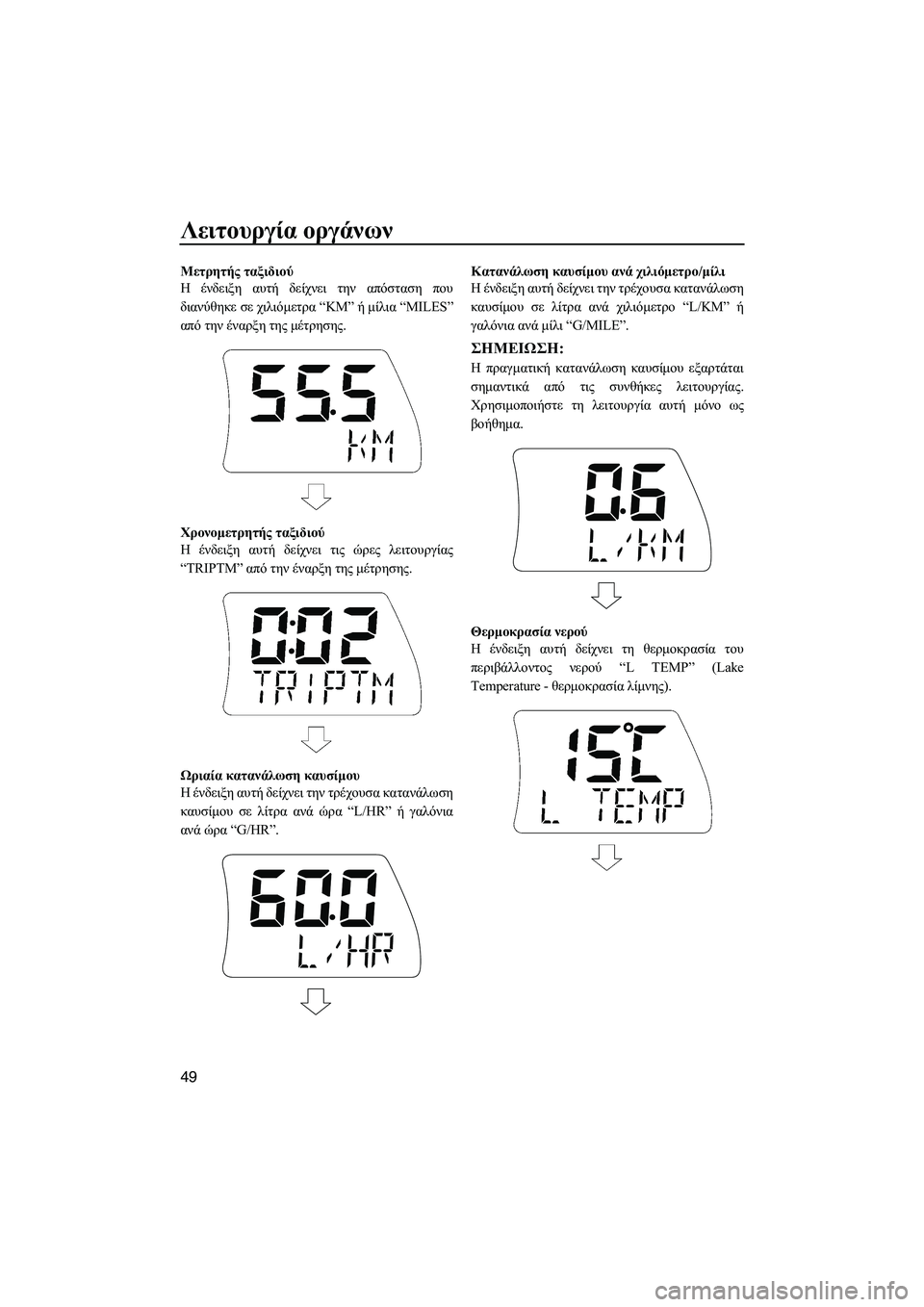

Λειτουργία οργάνων
49
Μετρητής ταξιδιού
Η ένδειξη αυτή δείχνει την απόσταση που
διανύθηκε σε χιλιόµετρα “KM” ή µίλια “MILES”
από την έναρξη της µέτρησης.
Χρονοµετρητής ταξιδιού
Η ένδειξη αυτή δείχνει τις ώρες λειτουργίας
“TRIPTM” από την έναρξη της µέτρησης.
Ωριαία κατανάλωση καυσίµου
Η ένδειξη αυτή δείχνει την τρέχουσα κατανάλωση
καυσίµου σε λίτρα ανά ώρα “L/HR” ή γαλόνια
ανά ώρα “G/HR”.Κατανάλωση καυσίµου ανά χιλιόµετρο/µίλι
Η ένδειξη αυτή δείχνει την τρέχουσα κατανάλωση
καυσίµου σε λίτρα ανά χιλιόµετρο “L/KM” ή
γαλόνια ανά µίλι “G/MILE”.
ΣΗMΕΙΩΣΗ:
Η πραγµατική κατανάλωση καυσίµου εξαρτάται
σηµαντικά από τις συνθήκες λειτουργίας.
Χρησιµοποιήστε τη λειτουργία αυτή µόνο ως
βοήθηµα.
Θερµοκρασία νερού
Η ένδειξη αυτή δείχνει τη θερµοκρασία του
περιβάλλοντος νερού “L TEMP” (Lake
Temperature - θερµοκρασία λίµνης).
UF1W73R0.book Page 49 Wednesday, June 16, 2010 2:47 PM
