2011 YAMAHA EC-03 ESP

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
1CB-9-S0.book 1 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

TABLA DE CONTENIDOS
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER.................................. 9-1
Precaución relativa al color
mate ............................................ 9-1
Cuidados ........................................ 9-1
Almacenamiento ............................. 9-3
ESPECIFICACIONES ...................... 10-1
INFORMACIÓN PARA EL
CONSUMIDOR................................. 11-1
Números de identificación ............ 11-1
1CB-9-S0.book 2 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

1-1
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU50653
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Los scooters son vehículos de dos ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir este scooter.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.

Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.

Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.

Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 5-1 el listado de comprobaciones
previas.

Este scooter está diseñado para llevar
únicamente al conductor. No pasaje-
ros.

La mayor parte de los accidentes de
tráfico entre coches y scooters se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.
Por tanto:
• Lleve una chaqueta de color brillan-
te.
• Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.• Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
• No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.
• Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.

Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
• Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
1CB-9-S0.book 1 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

1-2
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
estado de la calzada y el tráfico.
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor es importan-
te para poder mantener un control
adecuado. Para mantener el control
del scooter durante la marcha, el con-
ductor debe mantener ambas manos
en el manillar y ambos pies en las es-
triberas.

No sitúe imanes u otros objetos de
magnetismo intenso cerca del puño
del acelerador. Asimismo, no sitúe ob-
jetos sensibles al magnetismo (tarje-
tas de crédito, relojes, etc.) cerca del
puño del acelerador.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Evite las vías sumergidas
No circule por vías inundadas. El agua pue-
de provocar el fallo del motor, fugas eléctri-
cas o cortocircuitos.
Protección personal
La mayoría de las muertes en accidentesde scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.

Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, los accesorios y
el equipaje no debe superar la carga máxi-
ma. La utilización de un vehículo sobre-
cargado puede ocasionar un accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posible
en ambos lados del scooter a fin de re-
ducir al mínimo el desequilibrio o la
inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso- Carga máxima:
87 kg (192 lb)
1CB-9-S0.book 2 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

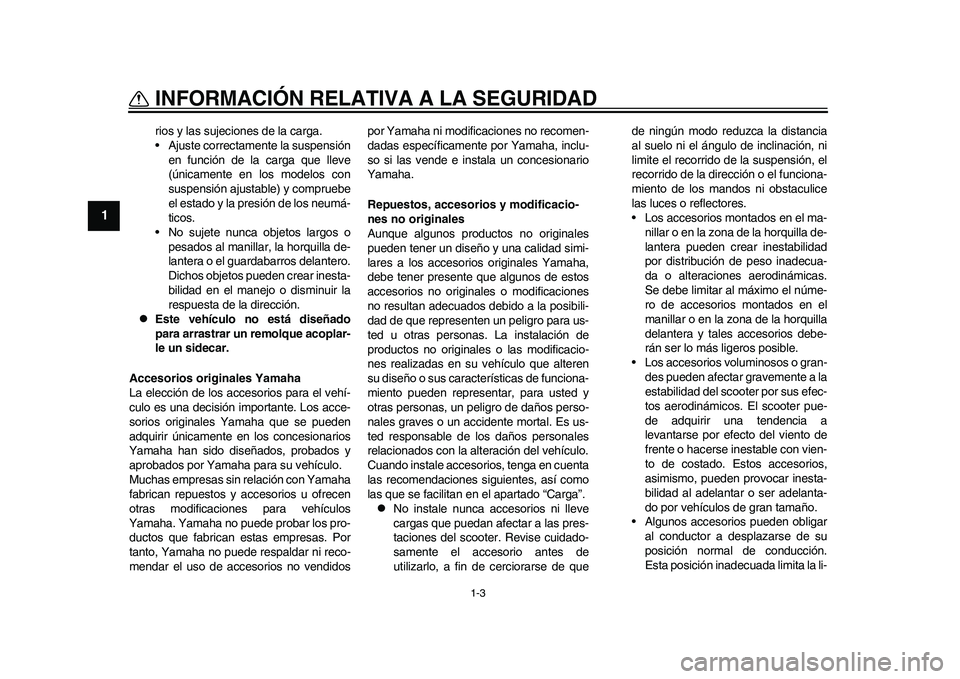

1-3
1
INFORMACIÓN RELATIVA A LA SEGURIDADrios y las sujeciones de la carga.
• Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Dichos objetos pueden crear inesta-
bilidad en el manejo o disminuir la
respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidospor Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.

No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de quede ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
1CB-9-S0.book 3 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

1-4
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del scooter, puede producir-
se una avería eléctrica, la cual puede
provocar el apagado de las luces o la
pérdida de potencia del motor, con el
consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de manejabi-
lidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
naciones no resulten adecuados. Consulte
en la página 8-6 las especificaciones de los
neumáticos e información adicional sobre
su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro vehí-
culo.

Retire todos los elementos sueltos del
scooter.

Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.

Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de goma,
los intermitentes o cualquier pieza que
se pueda romper). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.

Si es posible, la suspensión debe ir
algo comprimida mediante las sujecio-
nes para que el scooter no rebote ex-
cesivamente durante el transporte.
SAUT2030
Otros aspectos de seguridad en
la conducción 
No olvide señalar claramente cuando
vaya a girar.

En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derraparse. Frene lentamente para
detenerse sobre una superficie moja-
da.

Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.

Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.

Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.

El forro de los frenos puede mojarse al
lavar el scooter. Si lava el scooter, re-
vise los frenos antes de conducir.

Lleve siempre casco, guantes, panta-
1CB-9-S0.book 4 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

4-1
2
345
6
7
8
9
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU49982
Zumbador Mediante un zumbador, el EC-03 le informa
de las operaciones siguientes y el estado
del vehículo.
Llave en la posición “ON”

Modo de espera (ver página 7-1).

Se ha pulsado un botón de control

Se ha desbloqueado el sistema de se-
guridad

Ha fallado de desbloqueo del sistema
de seguridad

Modo de marcha (ver página 4-6).

Intermitentes activados

El nivel aproximado de la batería es
del 10% (ver página 3-5).

Se ha iniciado la carga de la batería
SAU10460
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU50000
ABIERTO (ON)
Todos los sistemas eléctricos reciben co-
rriente y el faro, la luz de la instrumentación
y el piloto trasero se encienden. La llave no
se puede extraer.NOTAPara proteger la batería, el EC-03 está
equipado con una función de desconexión
automática. La fuente de alimentación se
desconecta automáticamente si el vehículopermanece parado más de cinco minutos.
Para anular la desconexión automática,
gire la llave a la posición “OFF” y luego vuel-
va a situarla en “ON”.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU10683
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
ON
OFF
LOCK
1CB-9-S0.book 1 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-3
2
345
6
7
8
9
El EC-03 está equipado con un dispositivo
de autodiagnóstico para la batería y la uni-
dad de control. Cuando se gira la llave a la
posición “ON”, se inicia automáticamente el
autodiagnóstico y se visualizan todos los
segmentos del visor multifunción. Cuando
el autodiagnóstico ha terminado, el visor
cambia automáticamente a modo de espe-
ra. En modo de espera, la indicación
“PUSH” parpadea.
Pulse cualquiera de los botones siguientes
para pasar al modo de marcha.Cuando el vehículo se encuentra en modo
de marcha, se muestran el indicador de es-
tado de funcionamiento “RUN” y los indica-
dores de marcha.
1. Indicador de potencia alta “POWER”
2. Señal de aviso “ ”
3. Indicador de aviso de la velocidad
“SPEED”
4. Cuentakilómetros parcial/cuentakilóme-
tros/testigo de la temperatura “Trip”/“Odo”/
“HEAT”
5. Botones de control
6. Luz de aviso
7. Indicador de nivel de la batería
8. Indicador de estado de funcionamiento
“RUN”
9. Indicador del sistema de seguridad
“LOCK”
10.Velocímetro
1
2
3
4
5 6 7 8 9 10
1. Botón 1 “POWER”
2. Botón 2 “SET”
3. Botón 3 “SELECT”
12
3
1CB-9-S0.book 3 ページ ２０１０年１０月１５日　金曜日　午前１１時２７分
