Strumentazione85
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Livello/Riserva del carburante
z
Quando il livello del carburante raggiunge la zona di riserva
del serbatoio, si accende una luce.Se nel serbatoio rimangono solo 7 litri circa, si accende la luce. Contempora-
neamente scatta anche un segnale acustico. Fare rifornimento appena possi-
bile ⇒pag. 236. Sul display del quadro strumenti compare il messaggio
11):
FARE
RIFORNIMENTO DI CARBURANTE .
Livello* / temperatura del liquido di raffreddamento
v
Questa spia si accende quando la temperatura del liquido di
raffreddamento è troppo alta o il livello del liquido è troppo
basso.Situazioni che prefigurano anomalie del sistema:•mancato spegnimento della spia dopo vari secondi,•La spia si accende o lampeggia mentre si sta viaggiando e viene emesso
un triplice segnale acustico di avvertimento ⇒ .
Il problema può dipendere dal fatto che il livello del liquido di raffreddamento
è troppo basso o che la temperatura del liquido è troppo alta.
Temperatura troppo alta del liquido di raffreddamento
Sul display del quadro strumenti compare il messaggio
12): CONTROLLARE
LIQUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI . ⇒ pag. 250.
Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la lancetta si trova nel settore di avvertimento, significa
che la temperatura del liquido è troppo alta. Fermarsi, spegnere il motore e
lasciarlo raffreddare. Controllare nuovamente il livello del liquido.
Se il livello del liquido è corretto, il problema può essere causato da un
guasto al ventilatore del radiatore. Controllare il fusibile del ventilatore e, se
necessario, farlo sostituire ⇒pag. 280.
Se la spia si accende nuovamente dopo un breve tratto, fermarsi e spegnere
il motore . Contattare un centro Service o un'officina specializzata.
ERRORE
START STOP
Avvertimento: Errore nel sistema Start/Stop.
START
STOP NON POSSIB_
Avvertimento: Anche se il sistema Start/Stop è attivo, non si
può spegnere il motore automaticamente. Non sono soddi-
sfatte tutte le condizioni.
START STOP ATTIVO
Avvertimento: Sistema Start/Stop attivo. Veicolo in modo
Stop
SPEGNERE QUADRO
STRUM_
Avvertimento: Sistema Start/Stop attivo. Spegnere il qua-
dro quando si lascia il veicolo.
CAMBIO SURRI-
SCALDATO
Avvertimento: Fermare il veicolo. Cambio surriscaldato
FRENO
Avvertimento: Per avviare il motore, premere il pedale del
freno. Solo nei veicoli con cambio automatico.
RUOTA
LIBERA
Avvertimento: Modalità "inerzia" attiva. Trasmissione inne-
stata. Solo nei veicoli con cambio automatico.
CONTR_
SAFELOCK
Avvertimento: funzione chiusura centralizzata attiva.
a)Questi messaggi possono variare a seconda del modello.
11)In funzione della versione del modello.12)In funzione della versione del modello.
AlteaXL_IT.book Seite 85 Freitag, 10. September 2010 8:56 08

Strumentazione
86Livello del liquido di raffreddamento troppo basso
Sul display del quadro strumenti compare il messaggio
13): STOP
CONTROLLARE LIQUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la temperatura è normale, bisognerà, appena possi-
bile, aggiungere del liquido di raffreddamento ⇒.
ATTENZIONE!
•Se, a causa di un guasto, si fosse costretti a fermarsi, si deve lasciare il
veicolo a una distanza di sicurezza rispetto al flusso del traffico. Spegnere
il motore, accendere il lampeggio d'emergenza e disporre i triangoli catari-
frangenti.•N o n a p r i r e m a i i l v a n o m o t o re s e s i v e d e o s i s e n t e f u o r i u s c i re d e l v a p o re
o del liquido di raffreddamento. Pericolo di ustioni! Attendere che il vapore
o il liquido di raffreddamento smettano di fuoriuscire.•Il vano motore rappresenta sempre una zona pericolosa! Prima di svol-
gere qualsiasi operazione nel vano motore, si deve spegnere il motore e
lasciarlo raffreddare. Leggere le avvertenze ed attenersi alle prescrizioni
corrispondenti ⇒ pag. 243.
Retronebbia


La spia

si accende quando si accende il fanale retronebbia. Per ulteriori
informazioni ⇒pag. 122.
Indicatori di direzione

Queste due spie lampeggiano quando sono in funzione gli
indicatori di direzione.A seconda dall'indicatore di direzione azionato, si accende la spia sinistra

o la destra

. Quando è in funzione il lampeggio di emergenza, lampeggiano
entrambe le spie.
Se un indicatore di direzione non funziona, la relativa spia lampeggia con una
frequenza doppia.
Per ulteriori informazioni sugli indicatori di direzione, vedere ⇒pag. 129.
Gestione del motore*
%0#

Questa spia controlla il sistema di gestione del motore nei
veicoli a benzina.
All'accensione del quadro, la spia
%0# (Electronic Power Control) si accende
mentre viene controllato il funzionamento del sistema. Deve spegnersi subito
dopo l'accensione del motore.
Questa spia torna ad accendersi se durante la marcia viene rilevata
un'anomalia nel sistema elettronico di gestione del motore. Spegnere il
motore e farsi aiutare da personale specializzato.
13)In funzione della versione del modello.
AlteaXL_IT.book Seite 86 Freitag, 10. September 2010 8:56 08

Strumentazione91
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Sul display del quadro strumenti compare il messaggio
18):
ARRESTARE
MOTORE PRESSIONE OLIO MANUALE DI ISTRUZIONI .
Se la spia lampeggia nonostante il livello dell'olio sia corretto, non prose-
guire. Il motore non deve girare neppure al minimo. Farsi aiutare da perso-
nale specializzato.
Controllo del livello dell'olio
E
Se si accende la spia gialla
E controllare al più presto il livello dell'olio
motore. Aggiungere olio ⇒pag. 249 alla prima occasione.
Sensore del livello dell'olio guasto*
E
Se la spia gialla
E lampeggia, rivolgersi ad un'officina specializzata per far
controllare il sensore dell'olio motore. Per sicurezza consigliamo di control-
lare nel frattempo il livello dell'olio ad ogni rifornimento.
Regolatore di velocità*

Questa spia si accende quando è stato attivato il regolatore di
velocità.La spia
 è accesa quando è attivo il regolatore di velocità. Per ulteriori infor-
mazioni sul regolatore di velocità, vedere ⇒pag. 200.
Indicatore porta aperta*
o
La spia indica se qualche porta è aperta.Se tutte le porte sono chiuse completamente, la spia
o si deve spegnere. La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l'attivazione della chiusura centralizzata.
Sterzo elettromeccanico*

Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dalla
velocità del veicolo e dell'angolo di sterzata.
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito
dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca.
50 m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico di
ausilio della sterzata. La spia può avere due colori per indicare anomalie. Se
si accende in colore giallo, significa un avviso di minor rilevanza. Se la spia si
accende con il colore rosso, occorre rivolgersi immediatamente a una officina
specializzata, poiché indica che lo sterzo non è assistito, in questo caso non
si deve continuare a circolare. Spegnere il motore e farsi aiutare da personale
specializzato. Il servosterzo non funziona se la batteria è scarica oppure il
motore è spento (p.e. quando il veicolo viene rimorchiato). Si consideri che,
quando il servosterzo non funziona correttamente, per girare il volante
occorre impiegare molta più forza.
Nei veicoli dotati di ESP* si offre la funzionalità di “Manovra di sterzata refe-
renziale“. Vedere ⇒pag. 208.
18)In funzione della versione del modello.
AlteaXL_IT.book Seite 91 Freitag, 10. September 2010 8:56 08

Strumentazione

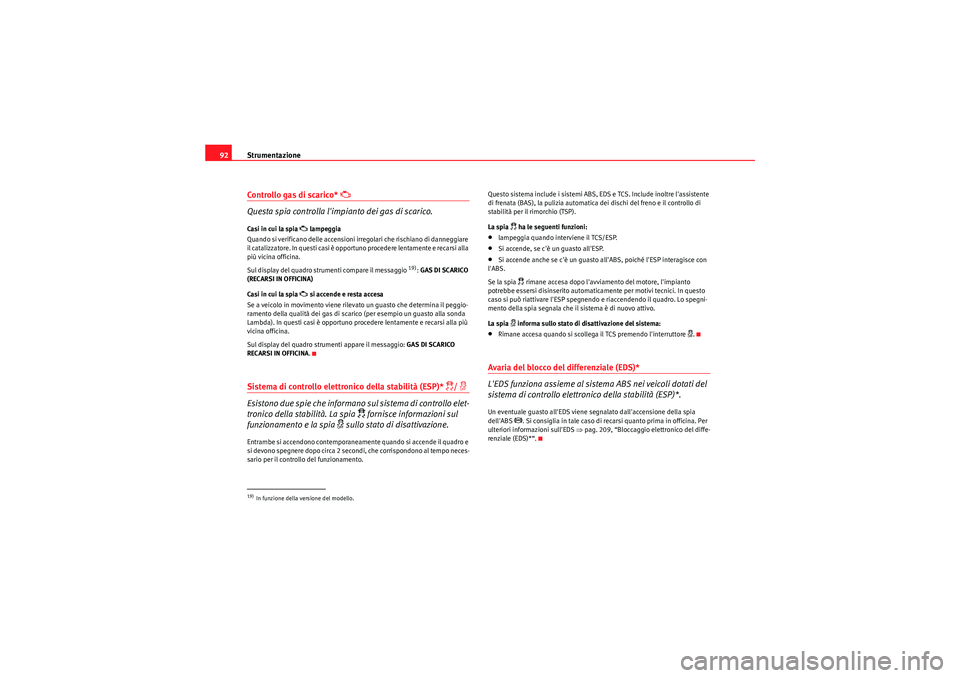

92Controllo gas di scarico*

Questa spia controlla l'impianto dei gas di scarico.
Casi in cui la spia
 lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggiare
il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi alla
più vicina officina.
Sul display del quadro strumenti compare il messaggio
19): GAS DI SCARICO
(RECARSI IN OFFICINA)
Casi in cui la spia
 si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti appare il messaggio: GAS DI SCARICO
RECARSI IN OFFICINA .
Sistema di controllo elettronico della stabilità (ESP)*
/ l
Esistono due spie che informano sul sistema di controllo elet-
tronico della stabilità. La spia
 fornisce informazioni sul
funzionamento e la spia
l sullo stato di disattivazione.
Entrambe si accendono contemporaneamente quando si accende il quadro e
si devono spegnere dopo circa 2 secondi, che corrispondono al tempo neces-
sario per il controllo del funzionamento. Questo sistema include i sistemi ABS, EDS e TCS. Include inoltre l'assistente
di frenata (BAS), la pulizia automatica dei dischi del freno e il controllo di
stabilità per il rimorchio (TSP).
La spia
 ha le seguenti funzioni:
•lampeggia quando interviene il TCS/ESP.•Si accende, se c'è un guasto all'ESP.•Si accende anche se c'è un guasto all'ABS, poiché l'ESP interagisce con
l'ABS.
Se la spia
 rimane accesa dopo l'avviamento del motore, l'impianto
potrebbe essersi disinserito automaticamente per motivi tecnici. In questo
caso si può riattivare l'ESP spegnendo e riaccendendo il quadro. Lo spegni-
mento della spia segnala che il sistema è di nuovo attivo.
La spia
l informa sullo stato di disattivazione del sistema:
•Rimane accesa quando si scollega il TCS premendo l'interruttore
l.
Avaria del blocco del differenziale (EDS)*
L'EDS funziona assieme al sistema ABS nei veicoli dotati del
sistema di controllo elettronico della stabilità (ESP)*.Un eventuale guasto all'EDS viene segnalato dall'accensione della spia
dell'ABS
J. Si consiglia in tale caso di recarsi quanto prima in officina. Per
ulteriori informazioni sull'EDS ⇒pag. 209, “Bloccaggio elettronico del diffe-
renziale (EDS)*“.
19)In funzione della versione del modello.
AlteaXL_IT.book Seite 92 Freitag, 10. September 2010 8:56 08

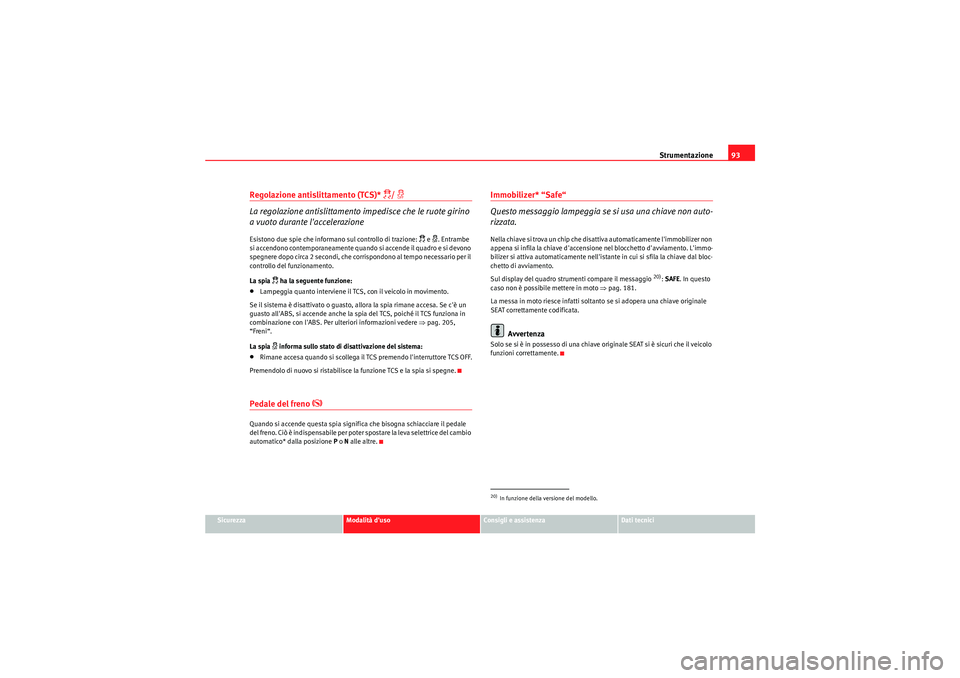

Strumentazione93
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Regolazione antislittamento (TCS)*
/ l
La regolazione antislittamento impedisce che le ruote girino
a vuoto durante l'accelerazioneEsistono due spie che informano sul controllo di trazione:
 e l. Entrambe
si accendono contemporaneamente quando si accende il quadro e si devono
spegnere dopo circa 2 secondi, che corrispondono al tempo necessario per il
controllo del funzionamento.
La spia
 ha la seguente funzione:
•Lampeggia quanto interviene il TCS, con il veicolo in movimento.
Se il sistema è disattivato o guasto, allora la spia rimane accesa. Se c'è un
guasto all'ABS, si accende anche la spia del TCS, poiché il TCS funziona in
combinazione con l'ABS. Per ulteriori informazioni vedere ⇒pag. 205,
“Freni“.
La spia
l informa sullo stato di disattivazione del sistema:
•Rimane accesa quando si scollega il TCS premendo l'interruttore TCS OFF.
Premendolo di nuovo si ristabilisce la funzione TCS e la spia si spegne.Pedale del freno
K
Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.
Immobilizer* “Safe“
Questo messaggio lampeggia se si usa una chiave non auto-
rizzata.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento. L'immo-
bilizer si attiva automaticamente nell'istante in cui si sfila la chiave dal bloc-
chetto di avviamento.
Sul display del quadro strumenti compare il messaggio
20): SAFE . In questo
caso non è possibile mettere in moto ⇒pag. 181.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.20)In funzione della versione del modello.
AlteaXL_IT.book Seite 93 Freitag, 10. September 2010 8:56 08

Comandi sul volante95
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Sistema audioComandi sul volante versione Audio
Fig. 53 Comandi sul
volante
Fig. 54 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
a)
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Silenzio
Pausa
Silenzio
AAABACADAEAF
AlteaXL_IT.book Seite 95 Freitag, 10. September 2010 8:56 08

Comandi sul volante97
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Comandi sul volante versione Audio + Telefono
Fig. 55 Comandi sul
volante
Fig. 56 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
TELEFONO
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel qua-dro strumenti
Effettuare chiamata
Accettare chiamata in arrivo
Terminare chiamata in corso
Pressione lunga: rifiutare chia- mata in arrivo
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
AAABACADAEAF
AlteaXL_IT.book Seite 97 Freitag, 10. September 2010 8:56 08

Comandi sul volante99
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Sistema di RadionavigazioneComandi sul volante Audio + Telefono
Fig. 57 Comandi sul
volante
Fig. 58 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
NAVIGATORE
TELEFONO
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanza-
mento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
AAABACAD
AlteaXL_IT.book Seite 99 Freitag, 10. September 2010 8:56 08
