2011 Peugeot Partner Tepee Ablaktörlő

154


Biztosítékcsere



MŰSZERFALI BIZTOSÍTÉKOK

A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.

Biztosítékok
F Áramerősség
A
Funkció
1 15 Hátsó ablaktörlő
2 - Szabad
3 5 Légzsák
4 10 Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó kapcsolója, fényszórók fénynyalábja
5 30 Ablakemelők
6 30 Zárak
7 5 Hátsó plafonlámpa, első térképolvasó, tető
8 20 Autórádió, képernyő, abroncsnyomás-érzékelés,
riasztó és sziréna
9 30 Első és hátsó 12 V-os csatlakozó
10 15 Középkonzol
11 15 Gyengeáramú indításgátló
12 15 Eső- és fényérzékelő, légzsák
13 5 Műszercsoport
14 15 Parkolássegítő berendezés, automata
légkondicionálás kapcsolója, kihangosító szett
15 30 Zárak
16 - Szabad
17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése

156


Biztosítékcsere



MOTORTÉRI BIZTOSÍTÉKOK

A biztosítékokhoz való hozzáféréshez
a motorháztető kinyitását követően
pattintsa ki és hajtsa fel a megfelelő
dobozt.

Biztosítékok
F Áramerősség
A
Funkció
1 20 Motorellenőrzés
2 15 Kürt
3 10 Első és hátsó ablakmosó-szivattyú
4 20 Fényszórómosó-szivattyú
5 15 Motoralkatrészek
6 10 Kormányszög-érzékelő, ESP
7 10 Fékérintkező, tengelykapcsoló-érzékelő
8 25 Önindító
9 10 Fényszórók fénynyalábállító motorja, park
vezérlőegység
10 30 Motoralkatrészek
11 40 Szabad
12 30 Ablaktörlő
13 40 Intelligens kiszolgálóegység
14 30 Szivattyú
15 10 Jobb oldali távolsági fényszóró
16 10 Bal oldali távolsági fényszóró
17 15 Jobb oldali tompított világítás
18 15 Bal oldali tompított világítás

157
GYORS SEGÍTSÉ
G
7


Ablaktörlőlapát cseréje



Első ablaktörlőlapátok speciális
helyzete


- A gyújtás levételét követő egy
percen belül mozdítsa el az
ablaktörlő-kapcsolót lefelé: a
lapátok a szélvédőoszlopok mellett
helyezkednek el (karbantartási
helyzet).
Az első lapát cseréje


- Emelje fel a kart.

- Pattintsa ki és szerelje le a lapátot.

- Szerelje fel az új lapátot.

- Hajtsa vissza a kart.
Az ablaktörlőlapátok eredeti helyzetbe
történő visszahelyezéséhez adja
rá a gyújtást, és működtesse az
ablaktörlő-kapcsolót.
A hátsó lapát cseréje


- Emelje fel a kart, pattintsa ki és
szerelje le a lapátot.

- Szerelje fel az új lapátot és hajtsa
vissza a kart.



ABLAKTÖRLŐLAPÁT CSERÉJE

9.48
1
08
AAz ablaktörlő-kapcsoló végén található gomb mindenegyes megnyomásával a fedélzeti számítógép különböző adatait jelenítheti meg egymás után,képernyőtől függően.
- Gép
jármű adatlapja:


●
hatótávolsá
g, pillanatnyi fogyasztás és a még megteendő távolság
- 1. adatlap (1. útvonal):


●
az 1. útvonal alap
ján számolt átlagsebesség, átlagfogyasztás és amegtett kilométerek száma
- 2. adatlap
(2. útvonal): ugyanezek az adatok egy második útvonal esetén


NÉHÁNY MEGHATÁROZÁS


Nullázás

Amikor megjelenik a kívánt útvonal, nyomja le két másodpercnélhosszabban a gombot.
FEDÉLZETI SZÁMÍTÓGÉP
Hatótávolság:
a tartályban érzékelt üzemanyag-mennyiséggel akövetkező tankolásig megtehető kilométerek számát mutatja az utolsó
megtett kilométerek átlagfogyasztása alapján.
A kijelzett érték a gépjármű sebességétől vagy az útvonal domborzati
viszon
yaitól függően jelentős mértékben csökkenhet vagy nőhet.
Amikor a hat
ótávolság 30 km alá csökken, a képernyőn vonalak jelennek
meg. Legkevesebb 5 liter

9.49
09 KÉPERNYŐK MENÜSZERKEZETE
RÁDIÓ-CD FŐ FUNKCIÓ


*
A paraméterek gépjárműtől függően változhatnak.


A VÁLASZTÁS

B VÁLA
SZTÁS...

"A" MONOKRÓM KÉPERNYŐ
A1 választás
A2 választás
REGIONÁLIS ÜZEMMÓD (REG)
CD ISMÉTELT LEJÁTSZÁSA

VÉLETLENSZERŰ LEJÁTSZÁS
GÉPJÁRMŰ KONFIGURÁLÁ
SA *
HÁTSÓ ABLAKTÖRLŐ AUTOMATIKUS
BEKAPC
SOLÁSA HÁTRAMENET KAPCSOLÁSAKOR OPCIÓK
KÍSÉRŐVILÁGÍTÁS

DIAGNOSZTIKA
FREKVENCIAKÖVETÉS
(RDS)
MEGTEKINTÉS
KILÉPÉ
S


MÉRTÉKEGYSÉGEK
HŐMÉRSÉKLET: °CELSIUS/°FAHRENHEIT
ÜZEMANYAG-FOGYASZTÁS: KM/L - L/100 KM - MÉRFÖLD/GALLON
1
2
3
3
1
2
2
2
2
1
2
3
2
3
1
2
21
2
2
MAIN FUNCTION

CHOICE
A

CHOICE B...Choice A1
Choice A2

REG MODE
CD REPEAT
RANDOM PLAY

VEHICLE CONFIG *

REV WIPE ACT OPTIONS

GUIDE LAMP
S
DIAGNOSTICS
RDS SEARCH
CONSULT

ABANDON


UNITS
TEMPERATURE: °CELSIUS/°FAHRENHEIT

FUEL CON
SUMPTION: KM/L - L/100 - MPG
11
2
3
311
2
2
2
2
1
1
2
2
11
2
2

167
Külső

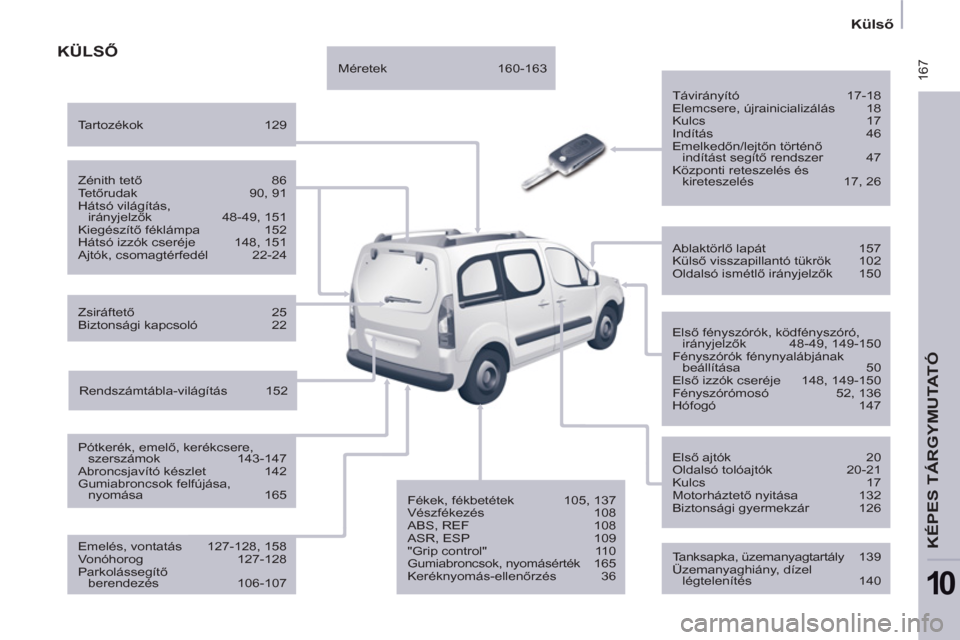

KÉPES TÁRGYMUTATÓ
10

KÜLSŐ


Távirányító 17-18
Elemcsere, újrainicializálás 18
Kulcs 17
Indítás 46
Emelkedőn/lejtőn történő
indítást segítő rendszer 47
Központi reteszelés és
kireteszelés 17, 26

Tanksapka, üzemanyagtartály 139
Üzemanyaghiány, dízel
légtelenítés 140

Ablaktörlő lapát 157
Külső visszapillantó tükrök 102
Oldalsó ismétlő irányjelzők 150

Első fényszórók, ködfényszóró,
irányjelzők 48-49, 149-150
Fényszórók fénynyalábjának
beállítása 50
Első izzók cseréje 148, 149-150
Fényszórómosó 52, 136
Hófogó 147

Első ajtók 20
Oldalsó tolóajtók 20-21
Kulcs 17
Motorháztető nyitása 132
Biztonsági gyermekzár 126

Emelés, vontatás 127-128, 158
Vonóhorog 127-128
Parkolássegítő
berendezés 106-107
Zsiráftető 25
Biztonsági kapcsoló 22

Pótkerék, emelő, kerékcsere,
szerszámok 143-147

Abroncsjavító készlet 142
Gumiabroncsok felfújása,
nyomása 165
Zénith tető 86
Te tőrudak 90, 91
Hátsó világítás,
irányjelzők 48-49, 151
Kiegészítő féklámpa 152
Hátsó izzók cseréje 148, 151
Ajtók, csomagtérfedél 22-24
Tartozékok 129

Rendszámtábla-világítás 152
Méretek 160-163

Fékek, fékbetétek 105, 137
Vészfékezés 108
ABS, REF 108
ASR, ESP 109
"Grip control" 110
Gumiabroncsok, nyomásérték 165
Keréknyomás-ellenőrzés 36

168
Vezetőhely


Sebességváltó 40
ESP 109
Parkolássegítő berendezés 106-107
Elektromos visszapillantó tükrök 102
Fényszórók fénynyalábjának
beállítása 50
Stop & Start 43
Önindító, gyújtáskapcsoló 46
Ablaktörlő-kapcsoló 51-52
Automatikus ablaktörlés 51
Ablak- és fényszórómosó 52, 136
Fedélzeti számítógép 9. fejezet

Sebességszabályozó 53-55
Sebességkorlátozó 56-58
Világításkapcsolók 48-49
Fényszórók automatikus
bekapcsolása 49
Ködfényszóró 49
Nappali világítás 49
VEZETŐHELY


Műszerfali és utastéri
biztosítékok 154, 155
Motorháztető nyitása 132

Kézifék 105


Műszercsoport, kijelzők,
képernyők, számlálók 27-28
Visszajelzések, jelzőlámpák 29-34
Jelző- és mérőműszerek 35
Pontos idő beállítása a
műszercsoporton 28
Megvilágítás-szabályozó 38
Sebességváltás-jelző 39

Autórádió kormánynál
elhelyezett kapcsolói 9. fejezet

Kormánykerék beállítása 42
Kürt 105

171
Műszaki jellemzők - karbantartás

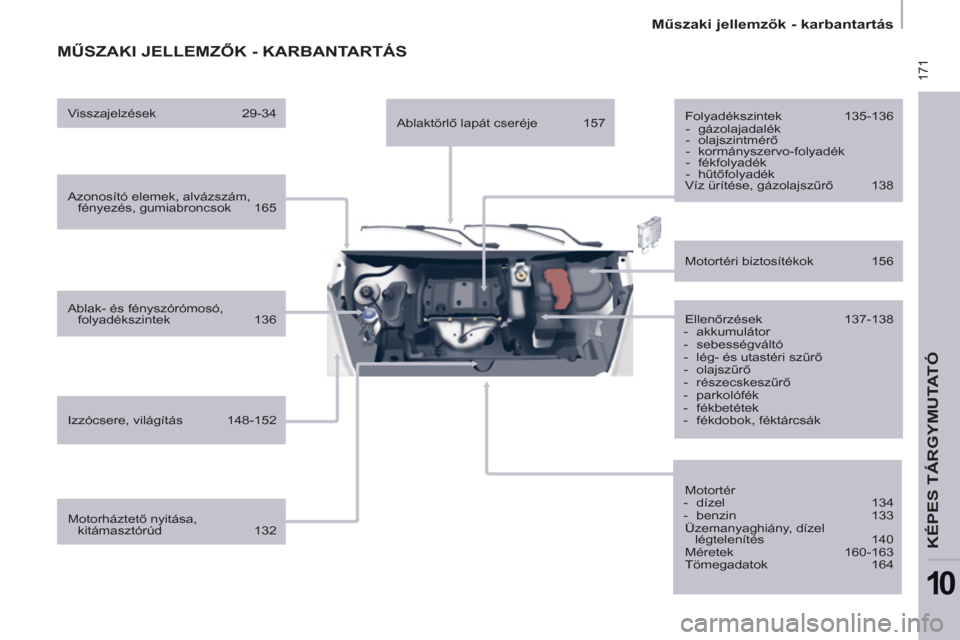

KÉPES TÁRGYMUTATÓ
10

MŰSZAKI JELLEMZŐK - KARBANTARTÁS


Azonosító elemek, alvázszám,
fényezés, gumiabroncsok 165

Ablak- és fényszórómosó,
folyadékszintek 136

Izzócsere, világítás 148-152
Ellenőrzések 137-138


- akkumulátor

- sebességváltó

- lég- és utastéri szűrő

- olajszűrő

- részecskeszűrő

- parkolófék

- fékbetétek

- fékdobok, féktárcsák

Motortéri biztosítékok 156

Motortér


- dízel 134

- benzin 133
Üzemanyaghiány, dízel
légtelenítés 140
Méretek 160-163
Tömegadatok 164

Motorháztető nyitása,
kitámasztórúd 132
Folyadékszintek 135-136


- gázolajadalék

- olajszintmérő

- kormányszervo-folyadék

- fékfolyadék

- hűtőfolyadék
Víz ürítése, gázolajszűrő 138
Visszajelzések 29-34

Ablaktörlő lapát cseréje 157
