Ten nowy samochód został zaprojektowany, by
zadowolić wszystkie Państwa wymagania pod
względem praktyczności, komfortu, bezpieczeństwa
oraz estetyki. Aby móc w pełni korzystać z
samochodu, zapraszamy do przyjrzenia się mu z
"Instrukcją obsługi" w dłoni. Instrukcja przedstawia
w sposób szczegółowy działanie wyposażenia
znajdującego się na pokładzie.
SZANOWNI PAŃSTWO

Poszczególne modele mogą posiadać tylko część
opisanego wyposażenia, w zależności od poziomu
wykończenia oraz parametrów szczególnych dla kraju
gdzie jest sprzedawany. Bardzo ważna informacja: montaż wyposażenia lub
akcesoriów nie zatwierdzonych przez PEUGEOT ,
może spowodować usterkę elektronicznego systemu
w Państwa samochodzie. Proszę zwrócić uwagę na
tę informację i skontaktować się z przedstawicielem
Marki PEUGEOT , który przedstawi Państwu ofertę
zatwierdzonych elementów doposażenia i osprzętu.

PEUGEOT dziękuje za zaufanie i życzy szerokiej
drogi.

Wszelkie naprawy samochodu należy przeprowadzać w
specjalistycznym warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko
znajdą Państwo w ASO sieci PEUGEOT.

2

Spis treści
Klucze 17
Drzwi 20
Klapa bagażnika 22
Klapa dachowa 25
Centralny zamek 26
Zestaw wskaźników 27
Regulacja godziny 28
Kontrolki 29
Wskaźnik poziomu
paliwa 35
Płyn chłodzący 35
Wykrywanie niskiego
ciśnienia w ogumieniu 36
Licznik serwisowy 37
Potencjometr
oświetlenia 38
Skrzynia biegów 39
Wskaźnik zmiany biegu 39
Manualna sterowana
6-biegowa skrzynia
biegów 40
Regulacja kierownicy 42
Stop & Start 43
Uruchamianie i
wyłączanie 46
Ruszanie na
wzniesieniu 47Przełączniki
oświetlenia 48
wycieraczki szyby 51
Regulator prędkości 53
Ogranicznik prędkości 56
Ogrzewanie /
Klimatyzacja ręczna 59
Klimatyzacja
automatyczna 61
Odmrażanie i osuszanie 63
Fotele przednie 65
Kanapa tylna 67
Fotele tylne (5 miejsc) 70
Fotele tylne (7 miejsc) 73
Modułowość 80
Wyposażenie 82
Dach Zénith 86
Relingi dachowe 91
Lampki sufi towe 92
Lampa przenośna 93
Osłona bagaży
(5 miejsc) 94
Zasłona bagażu
(7 miejsc) 98
Galeria wewnętrzna 100
Lusterka wsteczne 102
Elektryczne podnoś
niki
szyb 104
2. GOTOWY do DROGI
17-47
4. BEZPIECZEŃSTWO
105-126
Prezentacja 4
Komunikat 4
Na zewnątrz 6
Stanowisko kierowcy 8
Konsola środkowa 9
Komfort siedzenia 10
Widoczność 11
Prowadzenie 12
Kabina 13
Wyposażenie z tyłu 14
Dzieci na pokładzie 15
Wentylacja 16
1. WPROWADZENIE
4-16
Światła awaryjne 105
Hamulec postojowy 105
Pomoc przy
parkowaniu 106
ABS 108
AFU 108
ASR i ESP 109
System "Grip control" 110
Pasy bezpieczeństwa 113
Poduszki powietrzne 116
Wyłączenie poduszki
powietrznej pasażera 119
Foteliki dziecięce 120
Zalecane foteliki
dziecięce 121
Instalacja 122
Foteliki isofi x 125
Bezpieczeństwo
dzieci 126
3. ERGONOMIA i
KOMFORT 48-104

4PREZENTACJA
Wewnątrz rozdziałów, znajdują się oznaczenia, które
zwracają uwagę na określoną zawartość: Instrukcja obsługi została tak opracowana, aby w sposób
przyjazny zapoznać użytkownika z nowym samochodem
oraz przedstawić wszystkie dostępne funkcje.
Czytanie instrukcji jest łatwe, dzięki podzieleniu
zawartości na dziesięć rozdziałów, które oznaczone są
innymi kolorami. Tematyczne części rozdziałów opisują
szczegółowo wszystkie dostępne funkcje samochodu.
W rozdziale 8, znajdują się szczegółowe dane techniczne
samochodu. Na końcu dokumentu znajdują się ilustracje
przedstawiające samochód z zewnątrz jak i wewnątrz,
ułatwiają one odnalezienie wyposażenia lub funkcji oraz
stronę z opisem.
KOMUNIKAT: PEUGEOT ODDAJE DO PAŃSTWA DYSPOZYCJI STRONĘ
INTERNETOWĄ

http://public.servicebox.peugeot.com, wybrać:


- model,

- nadwozie: hatchback/sedan, CC, SW, kombi, furgon, …,

- okres odpowiadający dacie pierwszego dopuszczenia do
ruchu,

- rozdział "Ostatnie informacje". Dane techniczne, wyposażenie oraz akcesoria mogą
zmieniać się w ciągu roku. Najnowsze informacje
można przeglądać na bezpłatnej stronie Internetowej
SERVICEBOX, w dziale "Ostatnie informacje". kieruje do rozdziału i części ze szczegółowymi
informacjami na temat danej funkcji.
sygnalizuje ważną informację związaną z użytkowaniem
wyposażenia.
zwraca uwagę na bezpieczeństwo pasażerów i
wyposażenia samochodu.

33
3
3
13
1

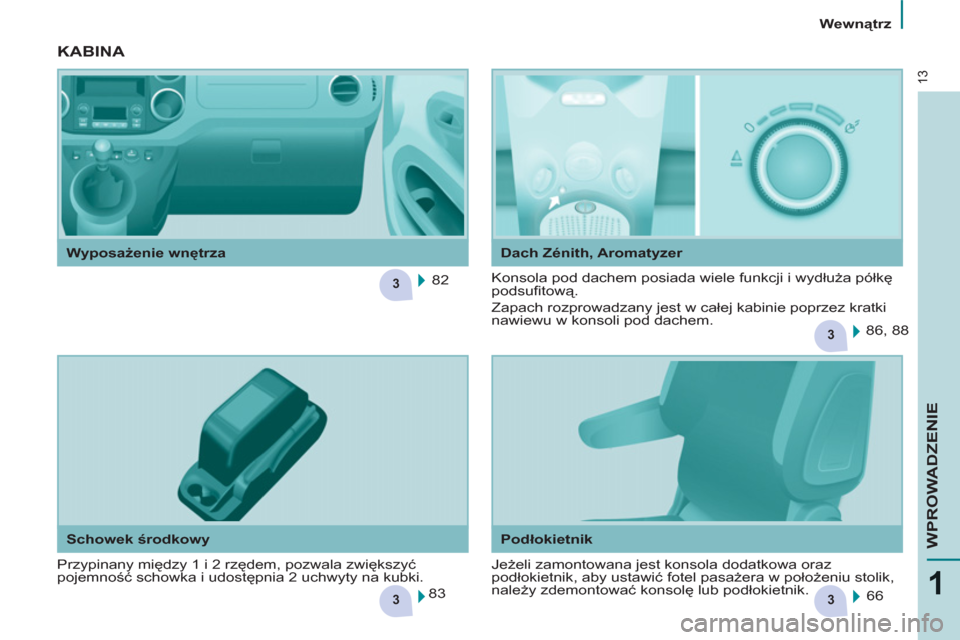

WPROWADZENIE


Wewnątrz


Podłokietnik

Schowek środkowy
Dach Zénith, Aromatyzer
KABINA


Przypinany między 1 i 2 rzędem, pozwala zwiększyć
pojemność schowka i udostępnia 2 uchwyty na kubki. Jeżeli zamontowana jest konsola dodatkowa oraz
podłokietnik, aby ustawić fotel pasażera w położeniu stolik,
należy zdemontować konsolę lub podłokietnik. 82
83 86, 88
66
Konsola pod dachem posiada wiele funkcji i wydłuża półkę
podsufi tową.
Zapach rozprowadzany jest w całej kabinie poprzez kratki
nawiewu w konsoli pod dachem.
Wyposażenie wnętrza

3
3
33
3

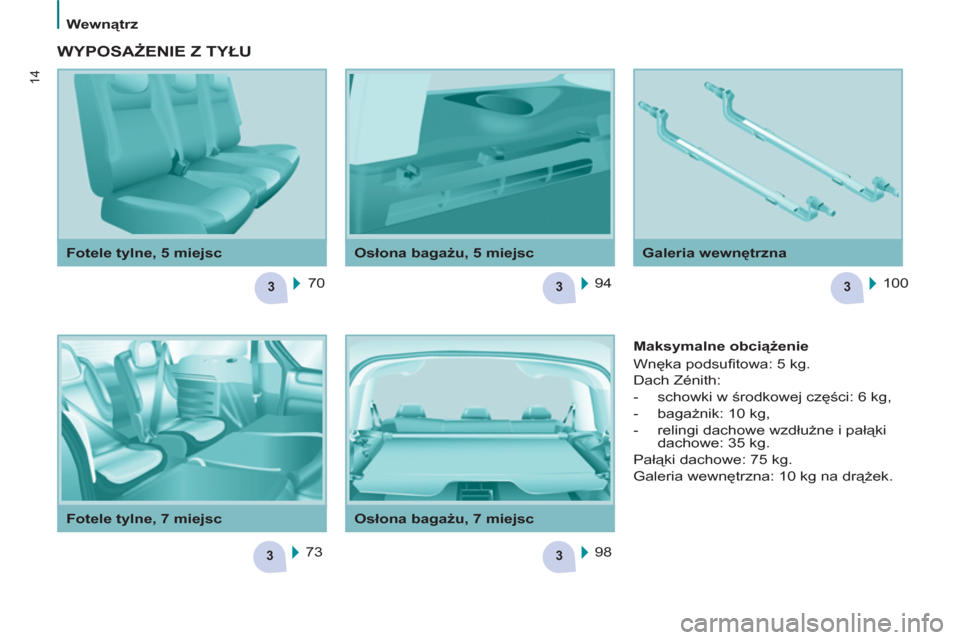

14


Wewnątrz


Galeria wewnętrzna

Osłona bagażu, 5 miejsc

Fotele tylne, 5 miejsc

WYPOSAŻENIE Z TYŁU

70
73 94 100
98
Maksymalne obciążenie
Wnęka podsufi towa: 5 kg.
Dach Zénith:


- schowki w środkowej części: 6 kg,

- bagażnik: 10 kg,

- relingi dachowe wzdłużne i pałąki
dachowe: 35 kg.
Pałąki dachowe: 75 kg.
Galeria wewnętrzna: 10 kg na drążek.



Osłona bagażu, 7 miejsc

Fotele tylne, 7 miejsc

17


Otwieranie

GOTOWY DO DROGI
2

KLUCZE

Umożliwiają zaryglowanie i
odryglowanie zamków samochodu
oraz uruchomienie silnika.

OTWIERANIE PILOT ZDALNEGO STEROWANIA

Odryglowanie centralne

Centralny zamek

Krótkie wciśnięcie przycisku
umożliwia zaryglowanie
wszystkich otwieranych
elementów samochodu.
Kierunkowskazy migną jeden raz.
Jeżeli jakieś drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa.


Superzamek


D
rugie przyciśnięcie zamkniętej
kłódki na pilocie zdalnego sterowania
w ciągu pięciu sekund po zaryglowaniu
samochodu, powoduje włączenie
superzamka.
Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.
Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek
drzwi: nie należy pozostawiać nikogo
wewnątrz pojazdu, zamkniętego na
superzamek.
Jeżeli superzamek zostanie włączony
za pomocą pilota zdalnego sterowania
wewnątrz samochodu, tryb ten
zostanie przełączony na zaryglowanie
zwykłe w momencie uruchomienia
silnika.
Naciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich otwieranych
elementów samochodu.
Kierunkowskazy migną dwukrotnie.

19


Otwieranie

GOTOWY DO DROGI
2


Podczas zakupu używanego
samochodu:


- należy wczytać klucz w systemie
informatycznym ASO SIECI
PEUGEOT, aby upewnić się, że
otrzymane klucze są jedynymi,
mogącymi uruchomić samochód.



Praktyczne wskazówki

Nie przeprowadzać żadnych
modyfi kacji w systemie elektronicznej
blokady rozruchu.
Manipulowanie pilotem zdalnego
sterowania, nawet w kieszeni, może
przypadkowo odryglować drzwi
samochodu.
Jednoczesne używanie innych
urządzeń wysyłających fale o wysokiej
częstotliwości (telefony komórkowe,
alarmy domowe...), może spowodować
chwilowe zakłócenie działania pilota
zdalnego sterowania.

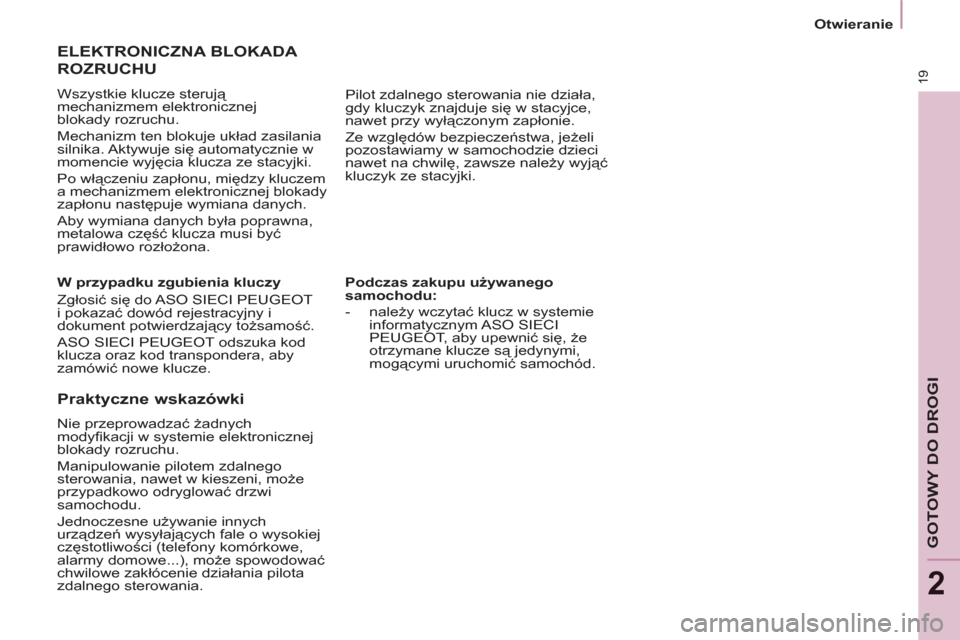

ELEKTRONICZNA BLOKADA
ROZRUCHU
Wszystkie klucze sterują
mechanizmem elektronicznej
blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być
prawidłowo rozłożona.

W przypadku zgubienia kluczy
Zgłosić się do ASO SIECI PEUGEOT
i pokazać dowód rejestracyjny i
dokument potwierdzający tożsamość.
ASO SIECI PEUGEOT odszuka kod
klucza oraz kod transpondera, aby
zamówić nowe klucze.
Pilot zdalnego sterowania nie działa,
gdy kluczyk znajduje się w stacyjce,
nawet przy wyłączonym zapłonie.
Ze względów bezpieczeństwa, jeżeli
pozostawiamy w samochodzie dzieci
nawet na chwilę, zawsze należy wyjąć

kluczyk ze stacyjki.

21


Otwieranie

GOTOWY DO DROGI
2

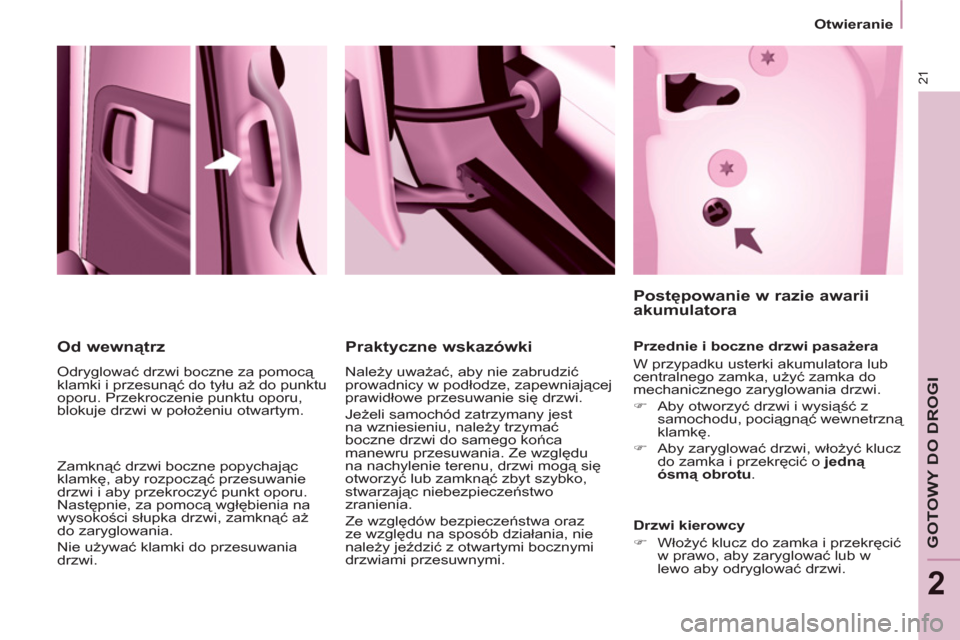

Od wewnątrz

Odryglować drzwi boczne za pomocą
klamki i przesunąć do tyłu aż do punktu
oporu. Przekroczenie punktu oporu,
blokuje drzwi w położeniu otwartym.

Zamknąć drzwi boczne popychając
klamkę, aby rozpocząć przesuwanie
drzwi i aby przekroczyć punkt oporu.
Następnie, za pomocą wgłębienia na
wysokości słupka drzwi, zamknąć aż
do zaryglowania.
Nie używać klamki do przesuwania
drzwi.


Praktyczne wskazówki

Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, zapewniającej
prawidłowe przesuwanie się drzwi.
Jeżeli samochód zatrzymany jest
na wzniesieniu, należy trzymać
boczne drzwi do samego końca
manewru przesuwania. Ze względu
na nachylenie terenu, drzwi mogą się
otworzyć lub zamknąć zbyt szybko,
stwarzając niebezpieczeństwo
zranienia.
Ze względów bezpieczeństwa oraz
ze względu na sposób działania, nie
należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.







Postępowanie w razie awarii
akumulatora

Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.


)
Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.

)
Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną
ósmą obrotu
.


Drzwi kierowcy


)
Włożyć klucz do zamka i przekręcić
w prawo, aby zaryglować lub w
lewo aby odryglować drzwi.
