2011 Lancia Delta ESP

104WEGWIJS IN UW AUTO

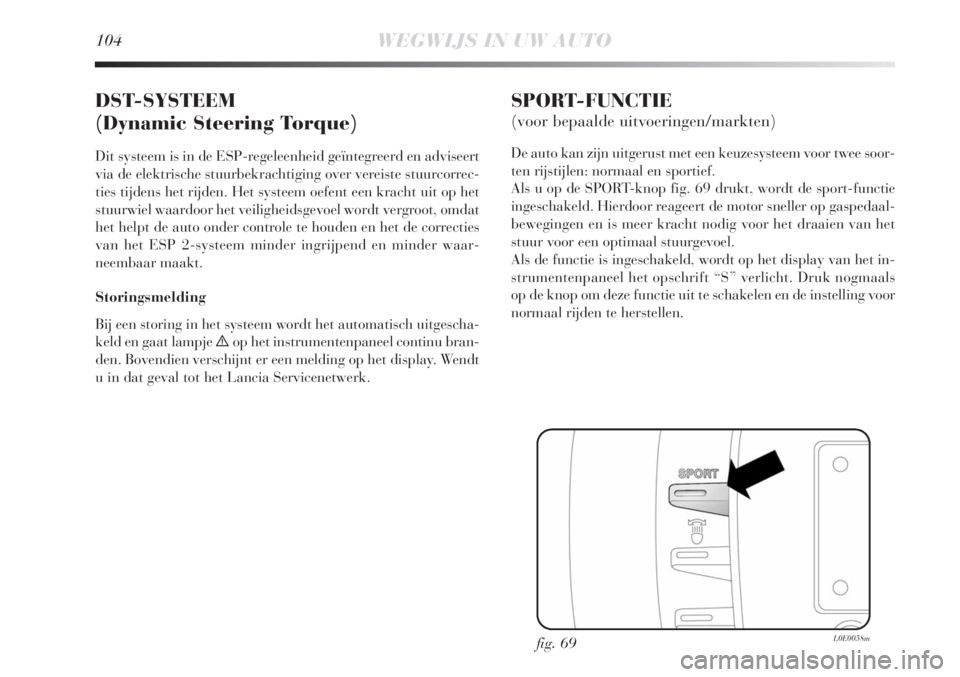

DST-SYSTEEM
(Dynamic Steering Torque)
Dit systeem is in de ESP-regeleenheid geïntegreerd en adviseert
via de elektrische stuurbekrachtiging over vereiste stuurcorrec-
ties tijdens het rijden. Het systeem oefent een kracht uit op het
stuurwiel waardoor het veiligheidsgevoel wordt vergroot, omdat
het helpt de auto onder controle te houden en het de correcties
van het ESP 2-systeem minder ingrijpend en minder waar-
neembaar maakt.
Storingsmelding
Bij een storing in het systeem wordt het automatisch uitgescha-
keld en gaat lampje èop het instrumentenpaneel continu bran-
den. Bovendien verschijnt er een melding op het display. Wendt
u in dat geval tot het Lancia Servicenetwerk.
SPORT-FUNCTIE
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een keuzesysteem voor twee soor-
ten rijstijlen: normaal en sportief.
Als u op de SPORT-knop fig. 69 drukt, wordt de sport-functie
ingeschakeld. Hierdoor reageert de motor sneller op gaspedaal-
bewegingen en is meer kracht nodig voor het draaien van het
stuur voor een optimaal stuurgevoel.
Als de functie is ingeschakeld, wordt op het display van het in-
strumentenpaneel het opschrift “S” verlicht. Druk nogmaals
op de knop om deze functie uit te schakelen en de instelling voor
normaal rijden te herstellen.
fig. 69
L0E0058m

WEGWIJS IN UW AUTO107
1
Bij de uitvoering 1.4 Turbo Jet 150 pk wordt door het indruk-
ken van de SPORT-knop ook de turbodruk verhoogd (overboost);
het motormanagement verhoogt tijdelijk in relatie tot de
stand van het gaspedaal de maximale turbodruk, waardoor een
hoger motorkoppel geleverd wordt dan onder normale omstan-
digheden.
Deze functie is zeer nuttig als tijdelijk maximale prestaties ver-
eist zijn (bijv. tijdens het inhalen).
BELANGRIJK Als u tijdens het accelereren de SPORT-functie
gebruikt, kunt u stoten in het stuurwiel voelen, die kenmer-
kend zijn voor een sportieve instelling.
BELANGRIJK Als u de SPORT-knop indrukt, wordt de functie
na ongeveer 5 seconden ingeschakeld.
Storing in het systeem
De bestuurder wordt geattendeerd op een eventuele storing in
het systeem, doordat er op het instelbare multifunctionele dis-
play van het instrumentenpaneel een bijbehorende melding ver-
schijnt en het gele symbool
igaat branden.
Wendt u in dat geval tot het Lancia Servicenetwerk.
DRIVING ADVISOR
(Waarschuwing bij verlaten van
rijstrook)
(voor bepaalde uitvoeringen/markten)
De Driving Advisor is een systeem dat de bestuurder waar-
schuwt als de auto door onoplettendheid de rijstrook dreigt
te verlaten.Een videosensor op de voorruit nabij de binnenspie-
gel registreert de stand van de auto ten opzichte van de rijstrook-
belijning.
BELANGRIJK Wanneer de voorruit moet worden vervangen van
auto’s met een Driving Advisor, wendt u dan tot het Lancia Ser-
vicenetwerk. Als u de voorruit laat vervangen door een gespeciali-
seerd bedrijf, dient u zich in ieder geval tot het Lancia Servicenet-
werk te wenden om de videosensor te laten kalibreren.

WEGWIJS IN UW AUTO109
1
SYSTEEM UITSCHAKELEN
Handmatig
U kunt het systeem uitschakelen door de knop A-fig. 71 op het
dashboard in te drukken. Als het systeem is uitgeschakeld dooft
het lampje op de knop en verschijnt er een melding 1-fig. 72
op het display van het instrumentenpaneel.
Automatisch
Het systeem kan ook automatisch uitschakelen (om het systeem
weer te gebruiken moet het opnieuw worden ingeschakeld). De
automatische uitschakeling wordt aan de bestuurder kenbaar
gemaakt door drie opeenvolgende geluidssignalen en een mel-
ding 1-fig. 72 op het display van het instrumentenpaneel wan-
neer:
❍de bestuurder de handen niet op het stuurwiel houdt (op het
instrumentenpaneel verschijnt de melding 2- fig. 72 en er
klinkt een geluidssignaal tot de bestuurder zijn handen weer
op het stuurwiel legt of, vanwege gevaarlijke situatie, het sys-
teem zichzelf automatisch uitschakelt);
❍de veiligheidssystemen van de auto (ABS, ESP, ASR, DST en
TTC) ingrijpen;
❍de bestuurder de sportieve rijstijl instelt door op de SPORT-
knop te drukken (voor bepaalde uitvoeringen/markten).
BELANGRIJK Het systeem kan niet inschakelen als de be-
stuurder eerder de sport-functie heeft ingeschakeld. Als het sys-
teem niet beschikbaar is, dan wordt dit aan de bestuurder ge-
meld m.b.v. drie opeenvolgende geluidssignalen en de melding
1-fig. 72 op het display.STORING IN HET SYSTEEM
Bij een storing in het systeem verschijnt de melding 3-fig. 72
op het display van het instrumentenpaneel en klinkt er een ge-
luidssignaal.
BELANGRIJKE TIPS
De Driving Advisor kan niet functioneren als de volgende veilig-
heidssystemen niet goed werken: ABS, ESP, ASR, DST en TTC.
Als de begrenzingslijnen van de rijstrook slecht
herkenbaar zijn, elkaar kruisen of ontbreken,
kan de Driving Advisor de bestuurder niet hel-
pen en wordt de werking van het systeem uitgeschakeld.
De Driving Advisor is geen automatische piloot
en is geen vervanging van de bestuurder voor de
koershandhaving van de auto. De bestuurder is
zelf verantwoordelijk om zijn aandacht bij de verkeers-
en wegomstandigheden te houden en de auto op een vei-
lige manier op koers te houden.
De werking van de Driving Advisor kan negatief beïnvloed wor-
den door slechte weersomstandigheden (mist, regen, sneeuw),
moeilijke verlichtingscondities (verblinding door zonlicht, duis-
ternis) en door een vervuilde of (ook deels) beschadigde voor-
ruit nabij het gedeelte voor de videocamera.
Het gedeelte van de voorruit ter hoogte van de videocamera mag
niet geheel of gedeeltelijk afgeschermd worden (bijv. door stic-
kers, zonwerende folie enz.).

112WEGWIJS IN UW AUTO
ESP 2-SYSTEEM
(ELECTRONIC STABILITY PROGRAM)
Dit systeem bewaakt de stabiliteit van de auto als de wielen hun
grip verliezen, waardoor de auto beter op koers blijft.
De werking van het ESP 2-systeem is uitermate nuttig als de grip
op het wegdek wisselt.
Het ESP 2-systeem beschikt naast ASR (anti-doorslipregeling
van de aangedreven wielen die werkt op de remmen en de mo-
tor) en HILL HOLDER (automatisch werkende wegrijhulp op
hellingen), ook over MSR (regeling van het afremmen op de mo-
tor tijdens terugschakelen), HBA (automatische remdrukverho-
ger bij noodstops), ABS (voorkomt dat de wielen blokkeren en
doorslippen, ongeacht de conditie van het wegdek en de pe-
daaldruk) en DST (stuurcorrecties via stuurbekrachtiging). ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het instrumentenpaneel knip-
peren, om de bestuurder er op te wijzen dat de auto de stabili-
teit en de grip dreigt te verliezen.
Inschakeling van het systeem
Het ESP 2-systeem wordt automatisch ingeschakeld als de mo-
tor wordt gestart en kan niet worden uitgeschakeld.
Storingsmeldingen
Bij een storing in het ESP 2-systeem wordt het systeem auto-
matisch uitgeschakeld en gaat het lampje
áop het instrumen-
tenpaneel continu branden en verschijnt er een melding op het
instelbare multifunctionele display. Bovendien gaat ook het lamp-
je in de knop ASR OFF branden (zie het hoofdstuk “Lampjes op
het instrumentenpaneel”). Wendt u in dat geval tot het Lancia
Servicenetwerk.
De prestaties van het ESP 2-systeem mogen de
bestuurder er niet toe verleiden onnodige en
onverantwoorde risico's te nemen. De rijstijl
moet altijd zijn aangepast aan het wegdek, het zicht en
het verkeer. De verantwoordelijkheid voor de verkeers-
veiligheid ligt altijd en overal bij de bestuurder van de
auto.

WEGWIJS IN UW AUTO113
1
Storingsmeldingen
Bij een eventuele storing gaat het lampje
áop het instrumen-
tenpaneel branden en verschijnt er een melding op het instelba-
re multifunctionele display (zie het hoofdstuk “Lampjes op het
instrumentenpaneel”).
BELANGRIJK Het Hill Holder-systeem is geen handrem; ver-
laat dus nooit de auto zonder de handrem aan te trekken, de mo-
tor uit te zetten en de eerste versnelling in te schakelen.
Als eventueel met het noodreservewiel wordt
gereden, dan blijft het ESP 2-systeem ingescha-
keld. Blijf er echter rekening mee houden dat het
noodreservewiel kleiner is dan de normale band en dat
daarom de grip lager is dan bij de andere banden van de
auto.
Voor de juiste werking van het ESP 2- en ASR-systeem
is het noodzakelijk dat de banden van alle wielen van
hetzelfde merk en type zijn. De banden moeten in perfec-
te conditie zijn en de voorgeschreven afmetingen hebben.
HILL HOLDER-SYSTEEM
Dit systeem is geïntegreerd in het ESP 2-systeem en schakelt au-
tomatisch in:
❍op een stijgende weg: als de auto stilstaat op een helling van
meer dan 5% met draaiende motor, ingetrapt rem- en kop-
pelingspedaal en versnellingsbak in vrij, of als een andere
versnelling dan de achteruit is ingeschakeld;
❍op een dalende weg: als de auto stilstaat op een helling van
meer dan 5% met draaiende motor, ingetrapt rem- en kop-
pelingspedaal en als de achteruit is ingeschakeld.
Tijdens het wegrijden zorgt de regeleenheid van het ESP 2-sys-
teem ervoor dat de wielen geremd blijven, totdat het noodza-
kelijke motorkoppel is bereikt om weg te rijden (of maximaal 2
seconden), zodat u meer tijd heeft om uw rechter voet van het
rempedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggereden, schakelt het systeem
automatisch uit en wordt de remdruk geleidelijk verlaagd. Tij-
dens deze fase kunt u een typisch schurend geluid horen. Dit ge-
luid betekent dat de auto ieder moment in beweging kan komen.

114WEGWIJS IN UW AUTO

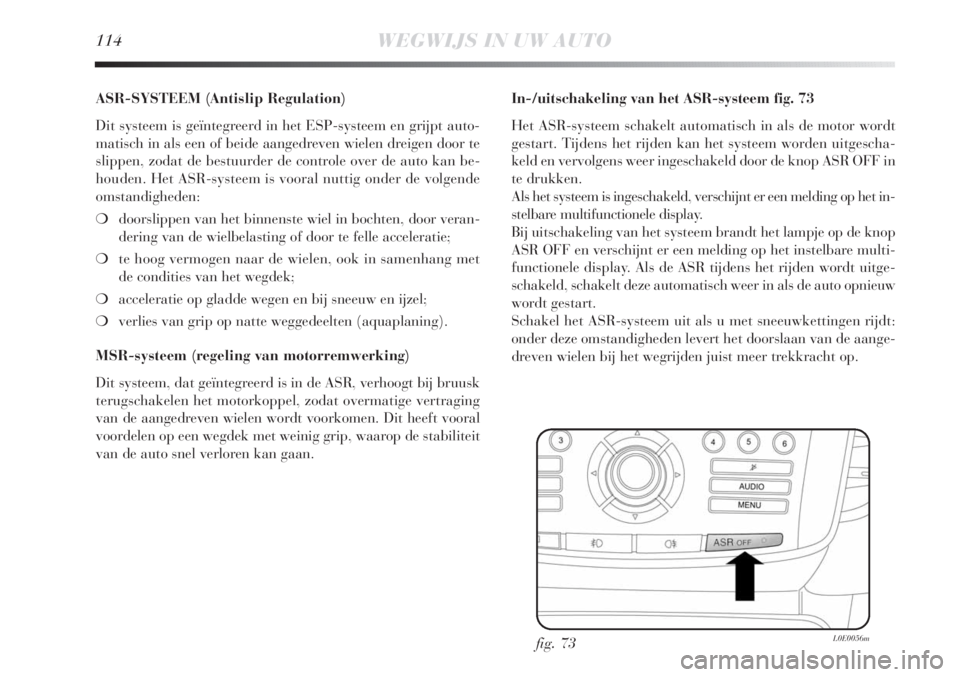

ASR-SYSTEEM (Antislip Regulation)
Dit systeem is geïntegreerd in het ESP-systeem en grijpt auto-
matisch in als een of beide aangedreven wielen dreigen door te
slippen, zodat de bestuurder de controle over de auto kan be-
houden. Het ASR-systeem is vooral nuttig onder de volgende
omstandigheden:
❍doorslippen van het binnenste wiel in bochten, door veran-
dering van de wielbelasting of door te felle acceleratie;
❍te hoog vermogen naar de wielen, ook in samenhang met
de condities van het wegdek;
❍acceleratie op gladde wegen en bij sneeuw en ijzel;
❍verlies van grip op natte weggedeelten (aquaplaning).
MSR-systeem (regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR, verhoogt bij bruusk
terugschakelen het motorkoppel, zodat overmatige vertraging
van de aangedreven wielen wordt voorkomen. Dit heeft vooral
voordelen op een wegdek met weinig grip, waarop de stabiliteit
van de auto snel verloren kan gaan.In-/uitschakeling van het ASR-systeem fig. 73
Het ASR-systeem schakelt automatisch in als de motor wordt
gestart. Tijdens het rijden kan het systeem worden uitgescha-
keld en vervolgens weer ingeschakeld door de knop ASR OFF in
te drukken.
Als het systeem is ingeschakeld, verschijnt er een melding op het in-
stelbare multifunctionele display.
Bij uitschakeling van het systeem brandt het lampje op de knop
ASR OFF en verschijnt er een melding op het instelbare multi-
functionele display. Als de ASR tijdens het rijden wordt uitge-
schakeld, schakelt deze automatisch weer in als de auto opnieuw
wordt gestart.
Schakel het ASR-systeem uit als u met sneeuwkettingen rijdt:
onder deze omstandigheden levert het doorslaan van de aange-
dreven wielen bij het wegrijden juist meer trekkracht op.
fig. 73
L0E0056m

120WEGWIJS IN UW AUTO
“ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de bestuurder 3 mi-
nuten geen enkele actie onderneemt, dan zet het Start&Stop-sys-
teem de motor definitief uit om brandstof te besparen. In dit ge-
val kan de motor alleen gestart worden m.b.v. de contactsleutel.
OPMERKING Het is in alle gevallen mogelijk de motor draai-
end te houden door het Start&Stop-systeem uit te schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit. De storing
wordt aan de bestuurder getoond door het knipperen van lamp-
jeUop het display van het instrumentenpaneel en, voor be-
paalde uitvoeringen/markten, het verschijnen van een melding
op het display. Wendt u in dit geval tot het Lancia Servicenet-
werk.AUTO LANGERE TIJD NIET IN GEBRUIK
Als de auto langere tijd niet wordt gebruikt, dan moet er in het
bijzonder op worden gelet dat de elektrische voeding van de ac-
cu wordt losgemaakt.
Hiervoor moet de aansluiting A-fig. 76 (door bediening van knop
B) worden losgekoppeld van de accuconditiesensor C, die op
de minpool D van de accu is gemonteerd. Deze sensor mag nooit
worden losgekoppeld van de accu, behalve als de accu wordt ver-
vangen.
fig. 76
L0E0191m
Wendt u voor het vervangen van de accu altijd tot
het Lancia Servicenetwerk. Vervang de accu door
een accu van hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.

WEGWIJS IN UW AUTO125
1Het vervangen van de normale banden door win-
terbanden en omgekeerd, vereist ook een aan-
passing van het TPMS, die uitsluitend door het
Lancia Servicenetwerk mag worden uitgevoerd.
Het TPMS vereist het gebruik van speciale appa-
ratuur. Raadpleeg het Lancia Servicenetwerk
over de accessoires die geschikt zijn voor het sys-
teem (wielen, wieldeksels enz.). Het gebruik van andere
accessoires kan de normale werking van het systeem
verhinderen.
De bandenspanning kan variëren afhankelijk
van de buitentemperatuur. Het TPMS kan tijde-
lijk een te lage bandenspanning signaleren.
Controleer in dat geval de bandenspanning bij koude
banden en herstel, indien nodig, de juiste spanning.
Als de auto is uitgerust met het TPMS, moet bij
het demonteren van een band, ook het rubber van
het ventiel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Als de auto is uitgerust met het TPMS, moeten
bij het monteren/demonteren van de banden
en/of velgen speciale voorzorgsmaatregelen in
acht worden genomen. Om te voorkomen dat de senso-
ren beschadigen of verkeerd gemonteerd worden, mogen
de banden en/of de velgen uitsluitend door gespeciali-
seerd personeel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Sterke straling op een radiofrequentie kan het
TPMS-systeem ontregelen. Dit wordt aan de
bestuurder aangegeven door het brandende
lampje
nof het symbool op het instrumentenpaneel en
het verschijnen van een melding op het display. Deze
melding verdwijnt automatisch zodra de storing het
systeem niet meer ontregelt.
