Características del vehículo
78
4
Control automático (opcional)

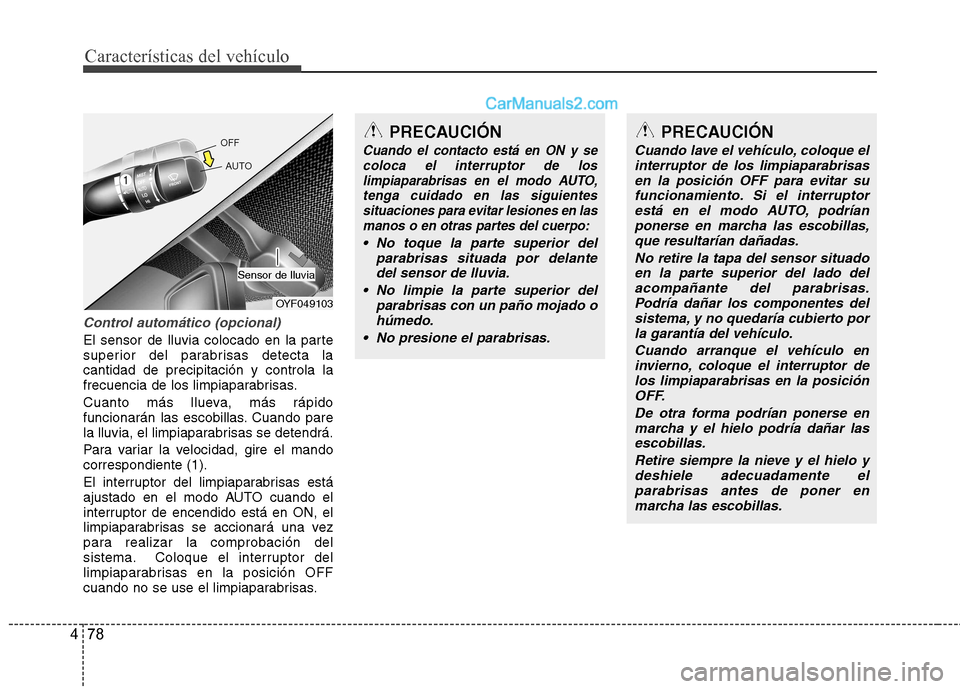

El sensor de lluvia colocado en la parte
superior del parabrisas detecta lacantidad de precipitación y controla la
frecuencia de los limpiaparabrisas.
Cuanto más llueva, más rápido
funcionarán las escobillas. Cuando pare
la lluvia, el limpiaparabrisas se detendrá.
Para variar la velocidad, gire el mando correspondiente (1).
El interruptor del limpiaparabrisas está
ajustado en el modo AUTO cuando el
interruptor de encendido está en ON, el
limpiaparabrisas se accionará una vez
para realizar la comprobación del
sistema. Coloque el interruptor del
limpiaparabrisas en la posición OFF
cuando no se use el limpiaparabrisas.
OYF049103
Sensor de lluvia
PRECAUCIÓN
Cuando el contacto está en ON y se
coloca el interruptor de los
limpiaparabrisas en el modo AUTO, tenga cuidado en las siguientessituaciones para evitar lesiones en las manos o en otras partes del cuerpo:
No toque la parte superior del
parabrisas situada por delante
del sensor de lluvia.
No limpie la parte superior del parabrisas con un paño mojado ohúmedo.
No presione el parabrisas.
PRECAUCIÓN
Cuando lave el vehículo, coloque el interruptor de los limpiaparabrisas
en la posición OFF para evitar su funcionamiento. Si el interruptorestá en el modo AUTO, podrían ponerse en marcha las escobillas,
que resultarían dañadas.
No retire la tapa del sensor situadoen la parte superior del lado del acompañante del parabrisas.
Podría dañar los componentes del sistema, y no quedaría cubierto porla garantía del vehículo.
Cuando arranque el vehículo eninvierno, coloque el interruptor de
los limpiaparabrisas en la posiciónOFF.
De otra forma podrían ponerse enmarcha y el hielo podría dañar lasescobillas.
Retire siempre la nieve y el hielo ydeshiele adecuadamente el parabrisas antes de poner enmarcha las escobillas.

Características del vehículo
94
4

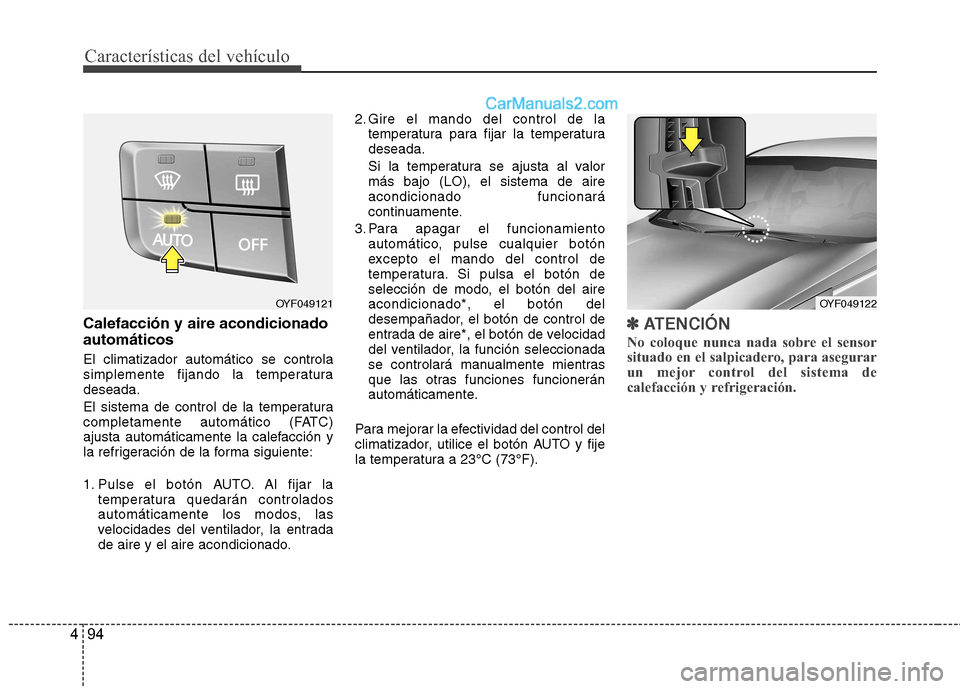

Calefacción y aire acondicionado automáticos El climatizador automático se controla
simplemente fijando la temperaturadeseada.
El sistema de control de la temperatura
completamente automático (FATC)
ajusta automáticamente la calefacción y
la refrigeración de la forma siguiente:
1. Pulse el botón AUTO. Al fijar la
temperatura quedarán controlados
automáticamente los modos, las
velocidades del ventilador, la entrada
de aire y el aire acondicionado. 2. Gire el mando del control de la
temperatura para fijar la temperaturadeseada.
Si la temperatura se ajusta al valor más bajo (LO), el sistema de aireacondicionado funcionará
continuamente.
3. Para apagar el funcionamiento automático, pulse cualquier botón
excepto el mando del control de
temperatura. Si pulsa el botón de
selección de modo, el botón del aireacondicionado*, el botón del
desempañador, el botón de control de
entrada de aire*, el botón de velocidad
del ventilador, la función seleccionada
se controlará manualmente mientras
que las otras funciones funcionerán
automáticamente.
Para mejorar la efectividad del control del
climatizador, utilice el botón AUTO y fije
la temperatura a 23°C (73°F).✽✽ ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
OYF049122OYF049121

Mantenimiento
28
7

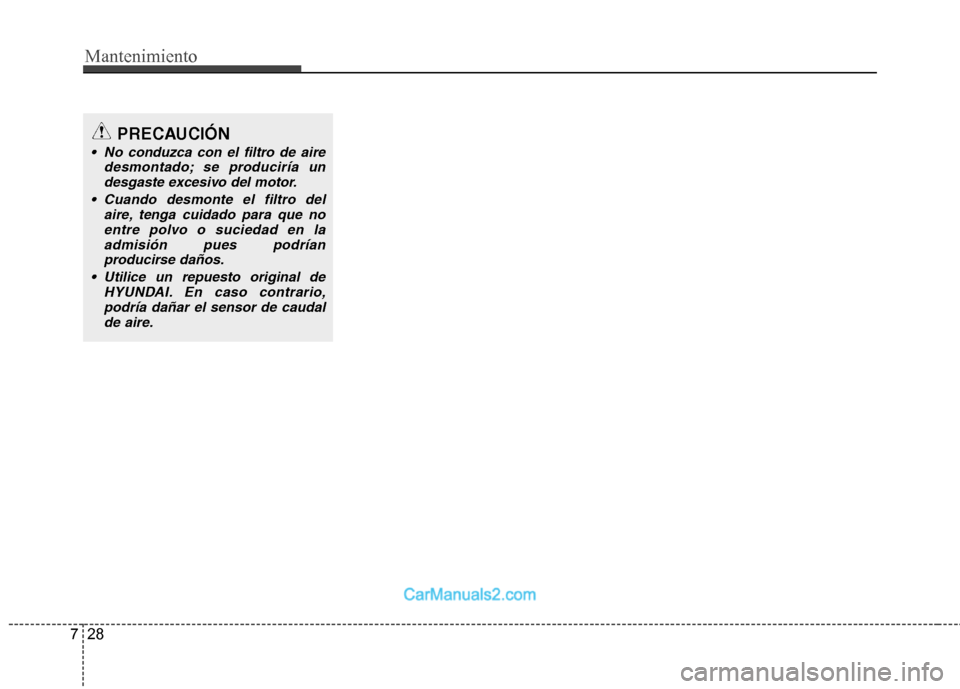

PRECAUCIÓN
No conduzca con el filtro de aire
desmontado; se produciría undesgaste excesivo del motor.
Cuando desmonte el filtro del aire, tenga cuidado para que noentre polvo o suciedad en la admisión pues podrían
producirse daños.
Utilice un repuesto original de HYUNDAI. En caso contrario,podría dañar el sensor de caudalde aire.

Mantenimiento
54
7

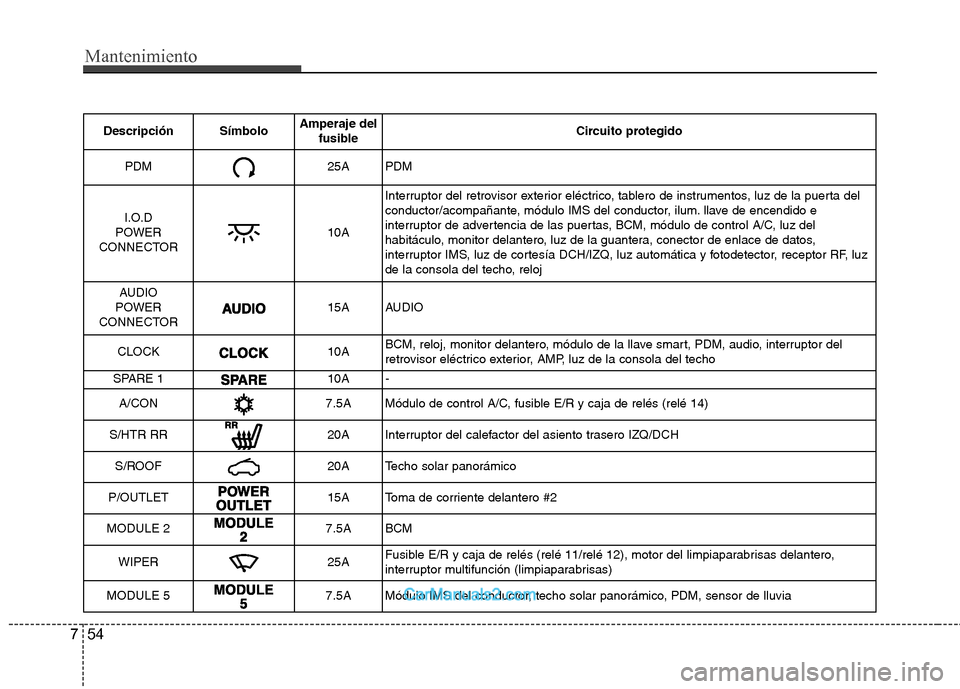

Descripción Símbolo Amperaje del
fusible Circuito protegido
PDM25APDM
I.O.D
POWER
CONNECTOR
10A Interruptor del retrovisor exterior eléctrico, tablero de instrumentos, luz de la puerta del
conductor/acompañante, módulo IMS del conductor, ilum. llave de encendido e
interruptor de advertencia de las puertas, BCM, módulo de control A/C, luz del
habitáculo, monitor delantero, luz de la guantera, conector de enlace de datos,
interruptor IMS, luz de cortesía DCH/IZQ, luz automática y fotodetector, receptor RF, luz
de la consola del techo, reloj
AUDIO
POWER
CONNECTOR
15A AUDIO
CLOCK
10A BCM, reloj, monitor delantero, módulo de la llave smart, PDM, audio, interruptor del
retrovisor eléctrico exterior, AMP, luz de la consola del techo
SPARE 1
10A -
A/CON
7.5A Módulo de control A/C, fusible E/R y caja de relés (relé 14)
S/HTR RR
20A Interruptor del calefactor del asiento trasero IZQ/DCH
S/ROOF
20A Techo solar panorámico
P/OUTLET
15A Toma de corriente delantero #2
MODULE 2
7.5A BCM
WIPER
25A Fusible E/R y caja de relés (relé 11/relé 12), motor del limpiaparabrisas delantero,
interruptor multifunción (limpiaparabrisas)
MODULE 5
7.5A Módulo IMS del conductor, techo solar panorámico, PDM, sensor de lluvia

755
Mantenimiento

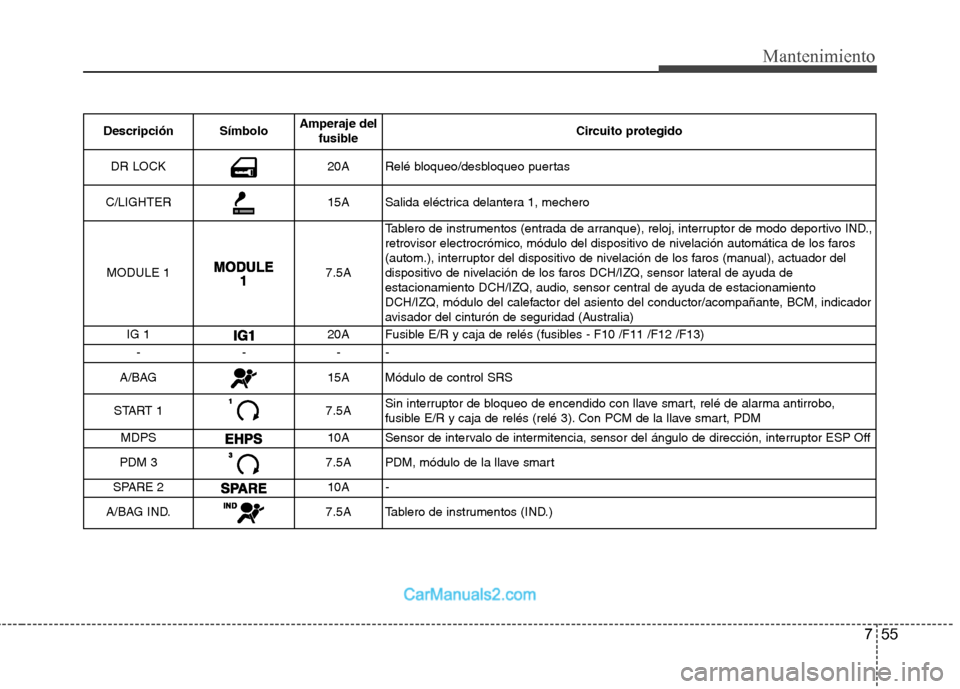

Descripción SímboloAmperaje del
fusible Circuito protegido
DR LOCK20ARelé bloqueo/desbloqueo puertas
C/LIGHTER15ASalida eléctrica delantera 1, mechero
MODULE 1
7.5A Tablero de instrumentos (entrada de arranque), reloj, interruptor de modo deportivo IND.,
retrovisor electrocrómico, módulo del dispositivo de nivelación automática de los faros
(autom.), interruptor del dispositivo de nivelación de los faros (manual), actuador del
dispositivo de nivelación de los faros DCH/IZQ, sensor lateral de ayuda de
estacionamiento DCH/IZQ, audio, sensor central de ayuda de estacionamiento
DCH/IZQ, módulo del calefactor del asiento del conductor/acompañante, BCM, indicador
avisador del cinturón de seguridad (Australia)
IG 1
20A Fusible E/R y caja de relés (fusibles - F10 /F11 /F12 /F13)
--- -
A/BAG
15A Módulo de control SRS
START 1
7.5A Sin interruptor de bloqueo de encendido con llave smart, relé de alarma antirrobo,
fusible E/R y caja de relés (relé 3). Con PCM de la llave smart, PDM
MDPS
10A Sensor de intervalo de intermitencia, sensor del ángulo de dirección, interruptor ESP Off
PDM 3
7.5A PDM, módulo de la llave smart
SPARE 2
10A -
A/BAG IND.
7.5A Tablero de instrumentos (IND.)

Mantenimiento
56
7

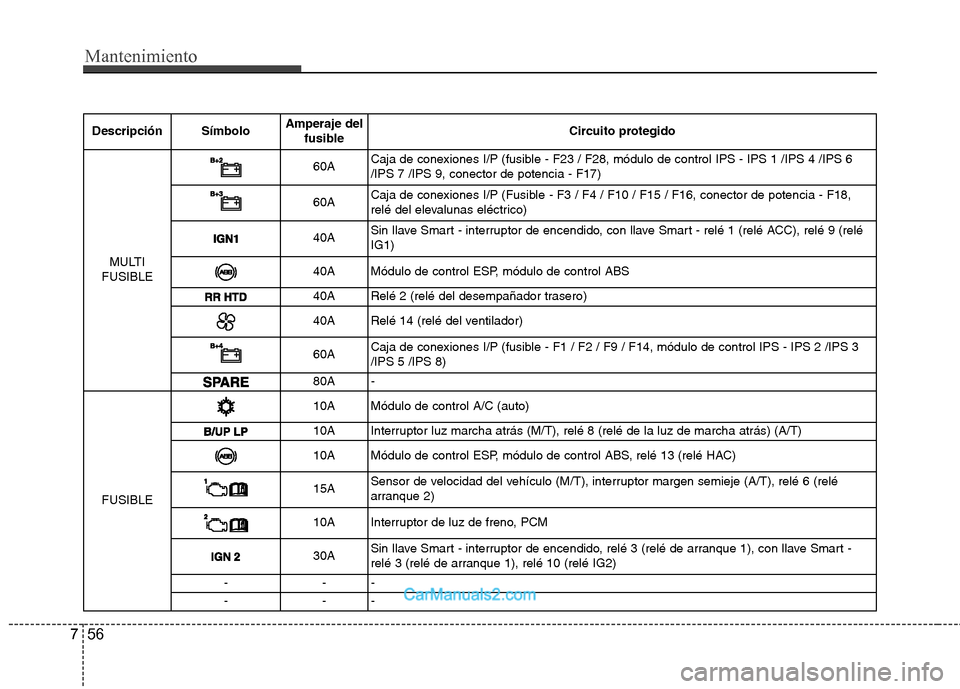

Descripción Símbolo Amperaje del
fusible Circuito protegido
MULTI
FUSIBLE
60A Caja de conexiones I/P (fusible - F23 / F28, módulo de control IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, conector de potencia - F17)
60ACaja de conexiones I/P (Fusible - F3 / F4 / F10 / F15 / F16, conector de potencia - F18,
relé del elevalunas eléctrico)
40ASin llave Smart - interruptor de encendido, con llave Smart - relé 1 (relé ACC), relé 9 (relé IG1)
40A Módulo de control ESP, módulo de control ABS
40A Relé 2 (relé del desempañador trasero)
40A Relé 14 (relé del ventilador)
60ACaja de conexiones I/P (fusible - F1 / F2 / F9 / F14, módulo de control IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSIBLE
10A Módulo de control A/C (auto)
10A Interruptor luz marcha atrás (M/T), relé 8 (relé de la luz de marcha atrás) (A/T)
10A Módulo de control ESP, módulo de control ABS, relé 13 (relé HAC)
15A Sensor de velocidad del vehículo (M/T), interruptor margen semieje (A/T), relé 6 (relé
arranque 2)
10A Interruptor de luz de freno, PCM
30ASin llave Smart - interruptor de encendido, relé 3 (relé de arranque 1), con llave Smart -
relé 3 (relé de arranque 1), relé 10 (relé IG2)
-- -
-- -

757
Mantenimiento

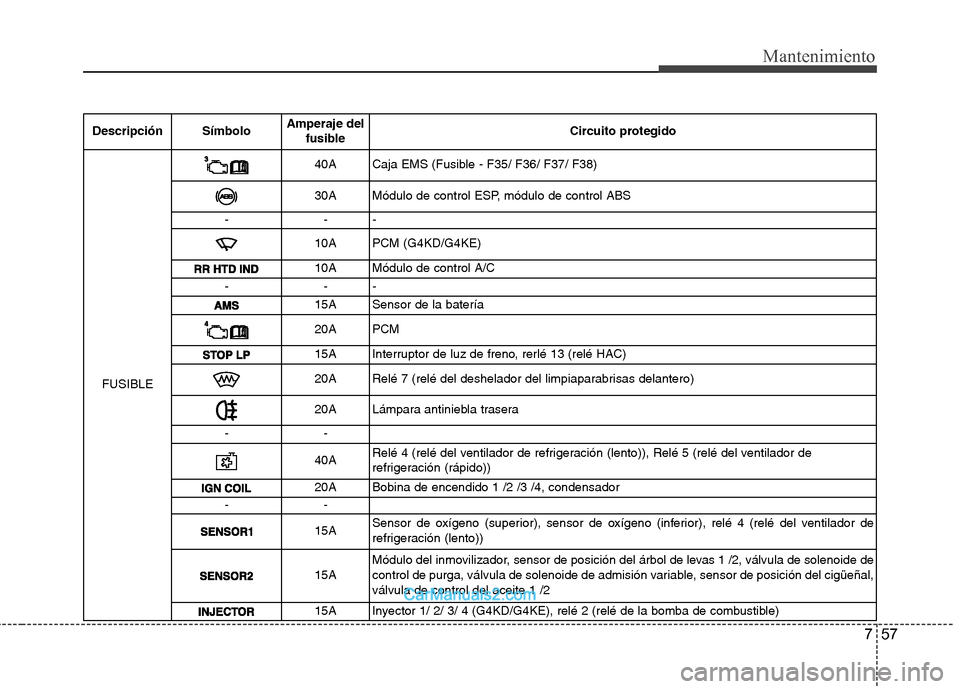

Descripción SímboloAmperaje del
fusible Circuito protegido
FUSIBLE
40ACaja EMS (Fusible - F35/ F36/ F37/ F38)
30A Módulo de control ESP, módulo de control ABS
-- -
10A PCM (G4KD/G4KE)
10A Módulo de control A/C
-- -
15A Sensor de la batería
20A PCM
15A Interruptor de luz de freno, rerlé 13 (relé HAC)
20A Relé 7 (relé del deshelador del limpiaparabrisas delantero)
20A Lámpara antiniebla trasera
--
40A Relé 4 (relé del ventilador de refrigeración (lento)), Relé 5 (relé del ventilador de
refrigeración (rápido))
20A Bobina de encendido 1 /2 /3 /4, condensador
--
15A Sensor de oxígeno (superior), sensor de oxígeno (inferior), relé 4 (relé del ventilador de
refrigeración (lento))
15AMódulo del inmovilizador, sensor de posición del árbol de levas 1 /2, válvula de solenoide de
control de purga, válvula de solenoide de admisión variable, sensor de posición del cigüeñal,válvula de control del aceite 1 /2
15A Inyector 1/ 2/ 3/ 4 (G4KD/G4KE), relé 2 (relé de la bomba de combustible)
