2011 Hyundai Sonata ESP

Su vehículo de un vistazo
2
2
DISPOSICIÓN DEL INTERIOR
OYF019001L
1. Sistema de memoria de la posición del
conductor* ...............................................4-36
2. Mando de bloqueo/ desbloqueo de la puerta .........................4-17
3. Botón de plegado del retrovisor exterior* ...................................................4-43
4. Mando del retrovisor exterior ...................... 4-42
5. Mando del cierre centralizado de las puertas ..............................................4-17
6. Mando de bloqueo de los elevalunas .....4-25
7. Mandos de los elevalunas.......................4-228.
Iluminación del cuadro de instrumentos ...4-45
9. Pulsador de desconexión del ESP* ........5-29
10. Dispositivo de nivelación de los faros* ..4-76
11. Botón de desbloqueo de la tapa de llenado de combustible ......................................4-28
12. Botón de desbloqueo de la puerta del maletero ................................................4-20
13. Caja de fusibles.....................................7-49
14. Palanca de apertura del capó ...............4-26
15. Pedal del freno de estacionamiento* ....5-23
16. Pedal del freno ......................................5-22
17. Pedal del accelerador ......................5-6, 5-9
18. Palanca de ajuste de la inclinación del volante ...................................................4-38
19. Control manual de inclinación del volante* .................................................4-39
* : opcional

33

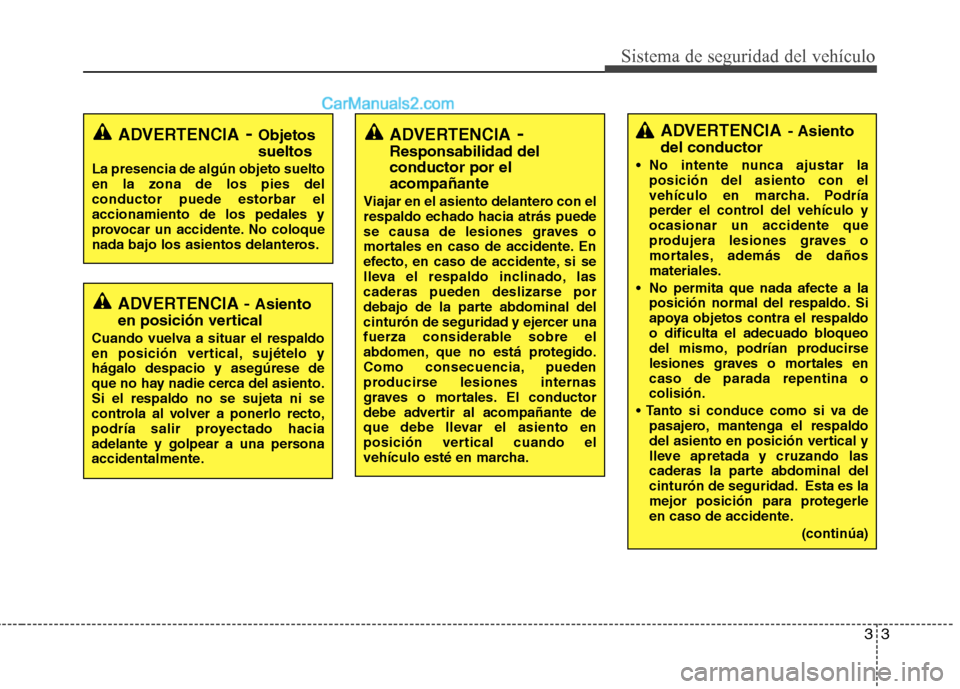

Sistema de seguridad del vehículo
ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
(continúa)ADVERTENCIA- Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.

Sistema de seguridad del vehículo
4
3

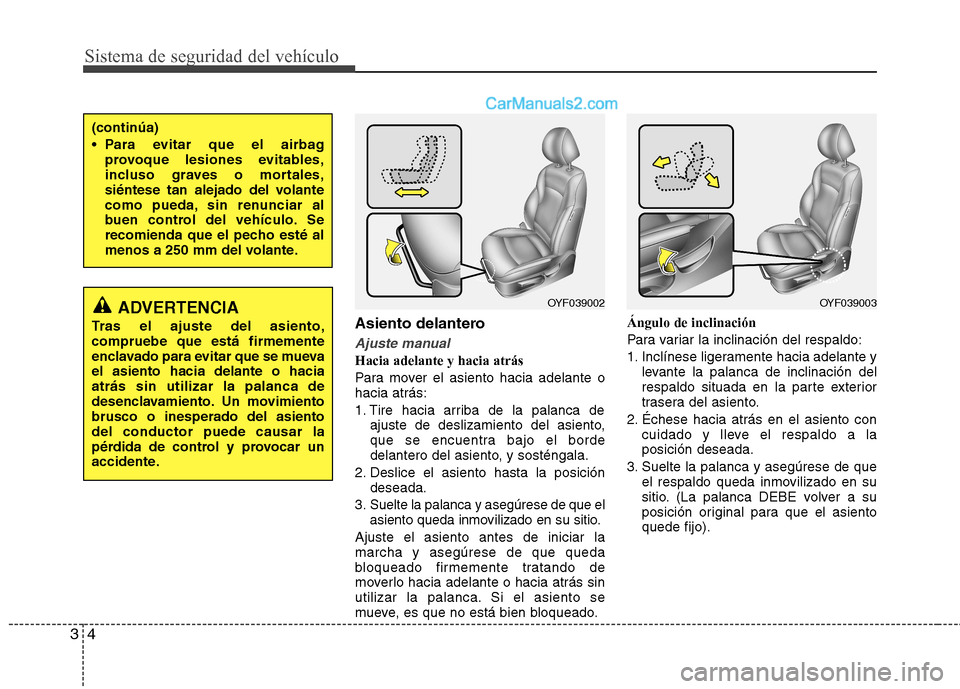

Asiento delantero
Ajuste manual
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3.
Suelte la palanca y asegúrese de que el
asiento queda inmovilizado en su sitio.
Ajuste el asiento antes de iniciar lamarcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado. Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con cuidado y lleve el respaldo a laposición deseada.
3. Suelte la palanca y asegúrese de que el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asientoquede fijo).
(continúa)
Para evitar que el airbagprovoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
OYF039002OYF039003ADVERTENCIA
Tras el ajuste del asiento, compruebe que está firmemente
enclavado para evitar que se muevael asiento hacia delante o haciaatrás sin utilizar la palanca de
desenclavamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.

37
Sistema de seguridad del vehículo

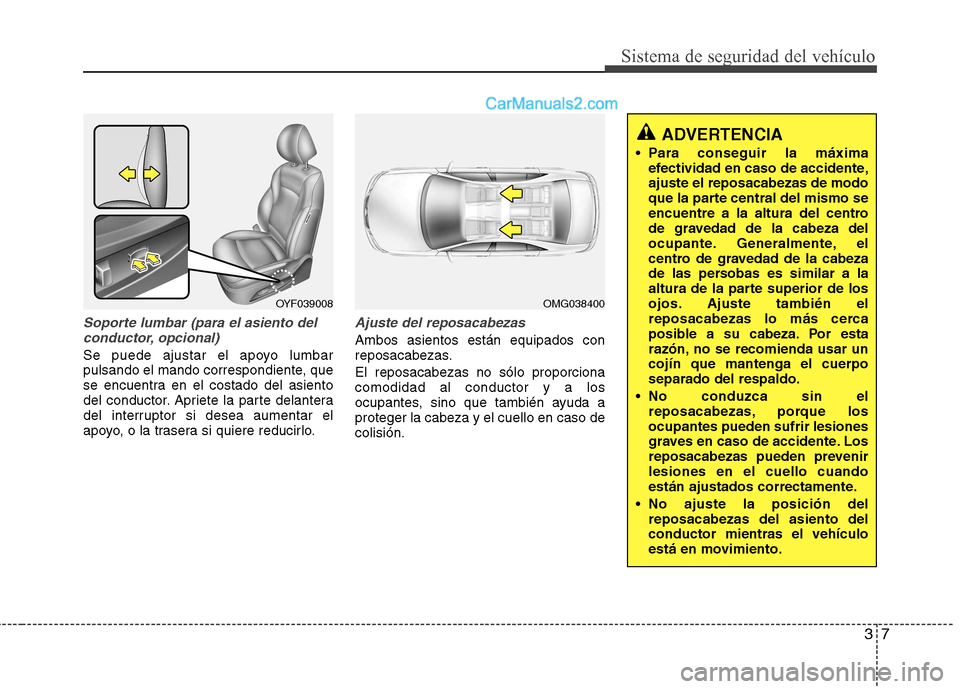

Soporte lumbar (para el asiento delconductor, opcional)
Se puede ajustar el apoyo lumbar
pulsando el mando correspondiente, que
se encuentra en el costado del asiento
del conductor. Apriete la parte delantera
del interruptor si desea aumentar el
apoyo, o la trasera si quiere reducirlo.
Ajuste del reposacabezas
Ambos asientos están equipados con
reposacabezas. El reposacabezas no sólo proporciona comodidad al conductor y a los
ocupantes, sino que también ayuda aproteger la cabeza y el cuello en caso decolisión.
OYF039008OMG038400
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenirlesiones en el cuello cuando
están ajustados correctamente.
No ajuste la posición del reposacabezas del asiento delconductor mientras el vehículo
está en movimiento.

Sistema de seguridad del vehículo
8
3

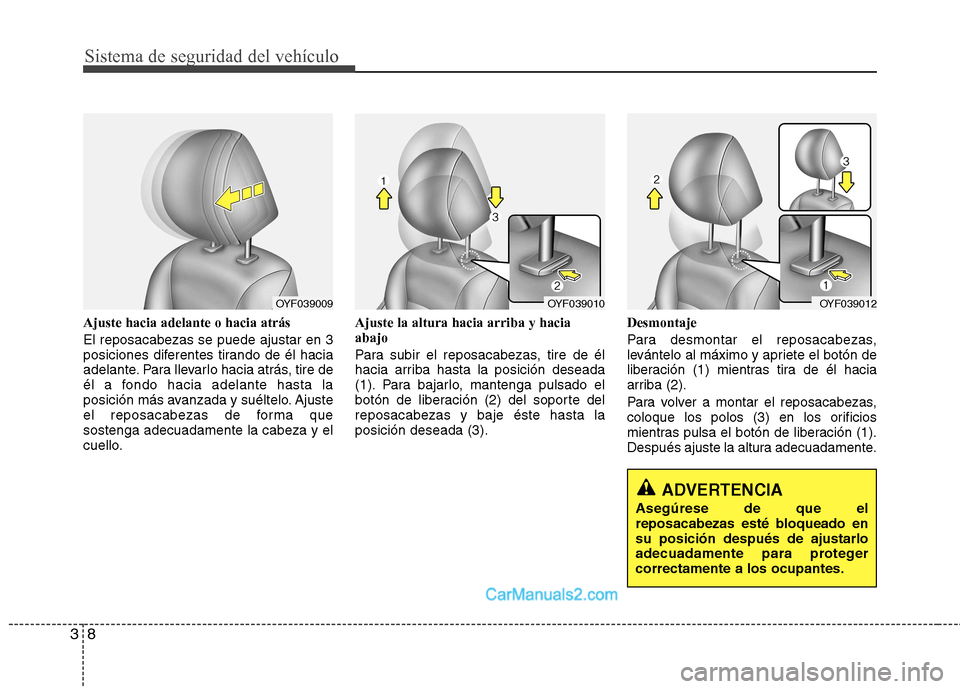

Ajuste hacia adelante o hacia atrás El reposacabezas se puede ajustar en 3
posiciones diferentes tirando de él hacia
adelante. Para llevarlo hacia atrás, tire de
él a fondo hacia adelante hasta la
posición más avanzada y suéltelo. Ajuste
el reposacabezas de forma quesostenga adecuadamente la cabeza y el
cuello. Ajuste la altura hacia arriba y haciaabajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3).
Desmontaje
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2).
Para volver a montar el reposacabezas,
coloque los polos (3) en los orificios
mientras pulsa el botón de liberación (1).
Después ajuste la altura adecuadamente.
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado ensu posición después de ajustarlo
adecuadamente para protegercorrectamente a los ocupantes.
OYF039009OYF039010OYF039012

39
Sistema de seguridad del vehículo

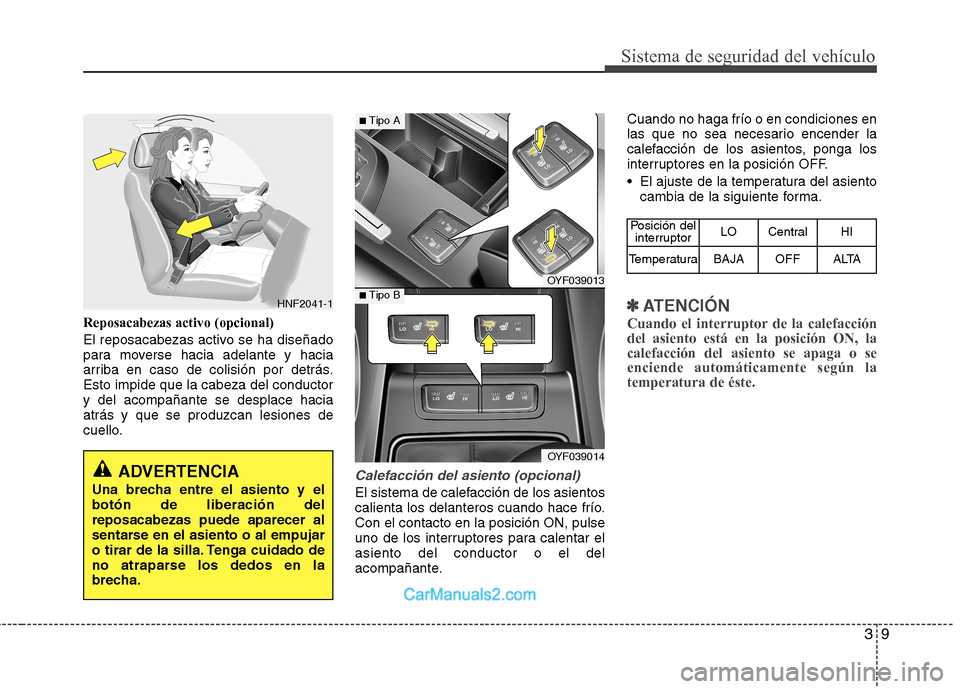

Reposacabezas activo (opcional)
El reposacabezas activo se ha diseñado
para moverse hacia adelante y hacia
arriba en caso de colisión por detrás.Esto impide que la cabeza del conductory del acompañante se desplace haciaatrás y que se produzcan lesiones de
cuello.
Calefacción del asiento (opcional)
El sistema de calefacción de los asientos
calienta los delanteros cuando hace frío.Con el contacto en la posición ON, pulse
uno de los interruptores para calentar elasiento del conductor o el del
acompañante.Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
El ajuste de la temperatura del asiento
cambia de la siguiente forma.
✽✽ ATENCIÓN
Cuando el interruptor de la calefacción del asiento está en la posición ON, lacalefacción del asiento se apaga o seenciende automáticamente según latemperatura de éste.HNF2041-1
OYF039013
OYF039014
■ Tipo A
■Tipo B
Posición del
interruptorLOCentralHI
TemperaturaBAJAOFFALTA
ADVERTENCIA
Una brecha entre el asiento y el botón de liberación delreposacabezas puede aparecer al
sentarse en el asiento o al empujar
o tirar de la silla. Tenga cuidado de
no atraparse los dedos en la
brecha.

Sistema de seguridad del vehículo
10
3

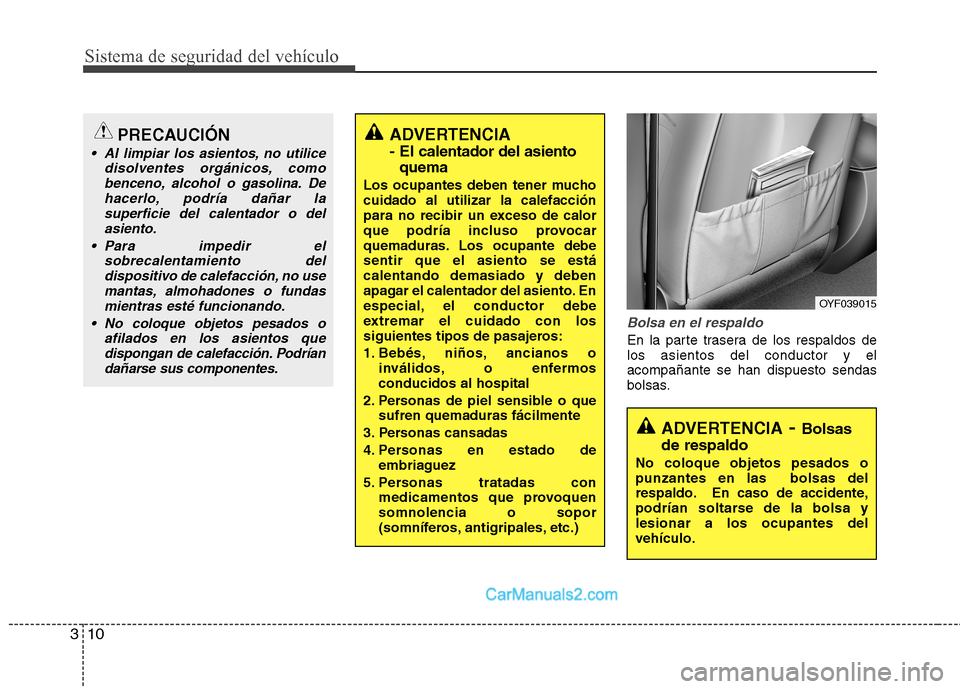

Bolsa en el respaldo
En la parte trasera de los respaldos de los asientos del conductor y elacompañante se han dispuesto sendas
bolsas.
PRECAUCIÓN
Al limpiar los asientos, no utilice
disolventes orgánicos, comobenceno, alcohol o gasolina. Dehacerlo, podría dañar lasuperficie del calentador o del
asiento.
Para impedir el sobrecalentamiento deldispositivo de calefacción, no use
mantas, almohadones o fundasmientras esté funcionando.
No coloque objetos pesados o afilados en los asientos quedispongan de calefacción. Podrían
dañarse sus componentes.
ADVERTENCIA
- El calentador del asiento
quema
Los ocupantes deben tener mucho cuidado al utilizar la calefacción
para no recibir un exceso de calor
que podría incluso provocar
quemaduras. Los ocupante debesentir que el asiento se estácalentando demasiado y deben
apagar el calentador del asiento. En
especial, el conductor debe
extremar el cuidado con los
siguientes tipos de pasajeros:
1. Bebés, niños, ancianos o inválidos, o enfermos conducidos al hospital
2. Personas de piel sensible o que sufren quemaduras fácilmente
3. Personas cansadas
4. Personas en estado de embriaguez
5. Personas tratadas con medicamentos que provoquen somnolencia o sopor
(somníferos, antigripales, etc.)
ADVERTENCIA - Bolsas
de respaldo
No coloque objetos pesados o punzantes en las bolsas del
respaldo. En caso de accidente,
podrían soltarse de la bolsa ylesionar a los ocupantes delvehículo.
OYF039015

311
Sistema de seguridad del vehículo

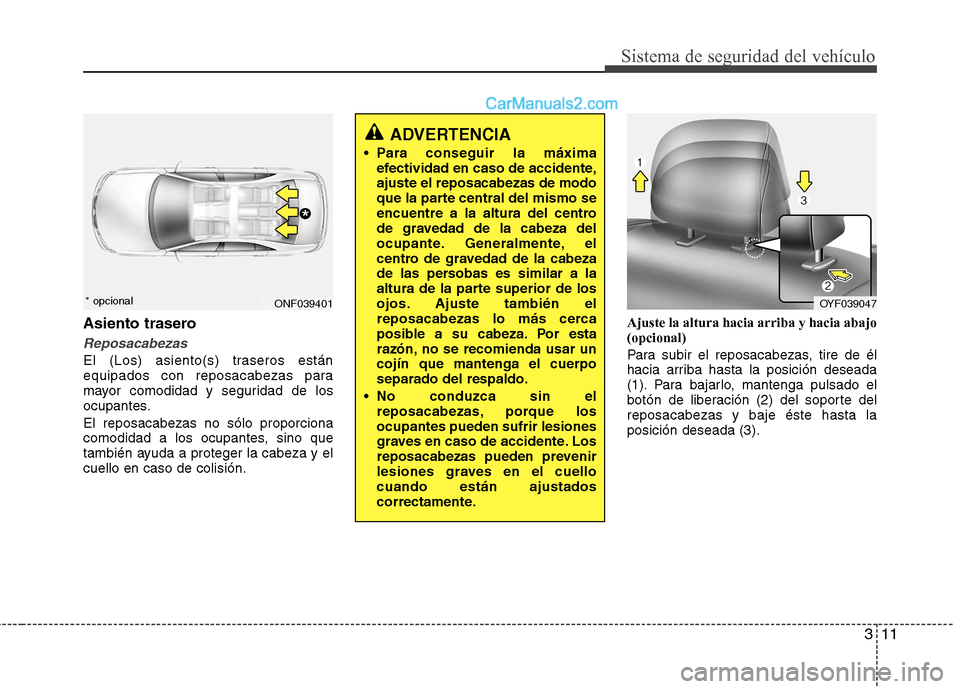

Asiento trasero
Reposacabezas
El (Los) asiento(s) traseros están
equipados con reposacabezas para
mayor comodidad y seguridad de los
ocupantes. El reposacabezas no sólo proporciona
comodidad a los ocupantes, sino que
también ayuda a proteger la cabeza y elcuello en caso de colisión.Ajuste la altura hacia arriba y hacia abajo(opcional)
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3).
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones graves en el cuellocuando están ajustados
correctamente.
OYF039047ONF039401
*
* opcional
