Wartung
58
7

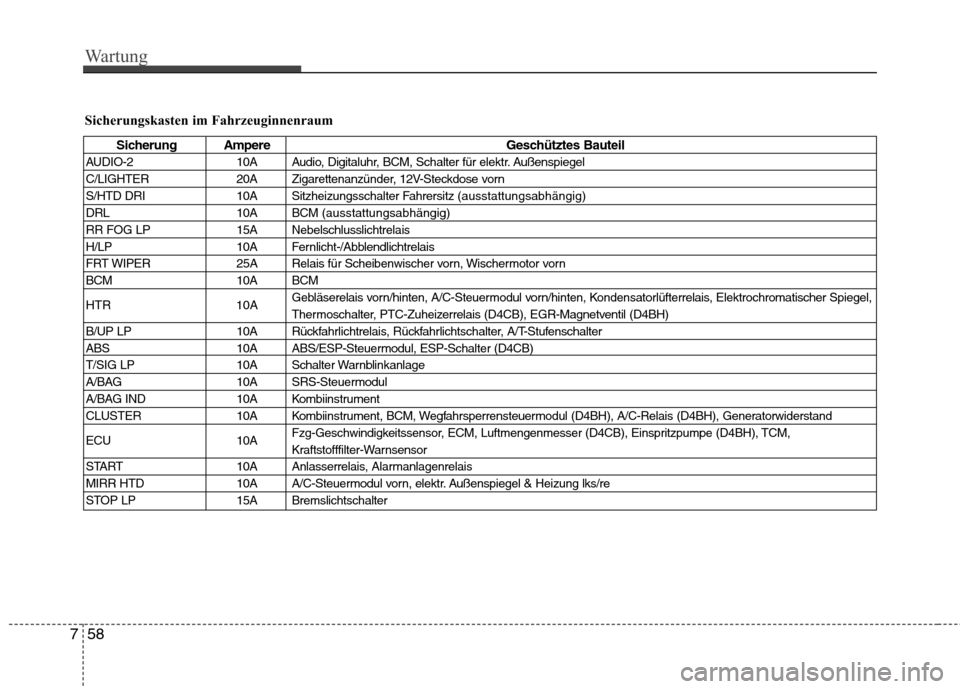

Sicherungskasten im Fahrzeuginnenraum
Sicherung Ampere Geschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter

Wartung
60
7

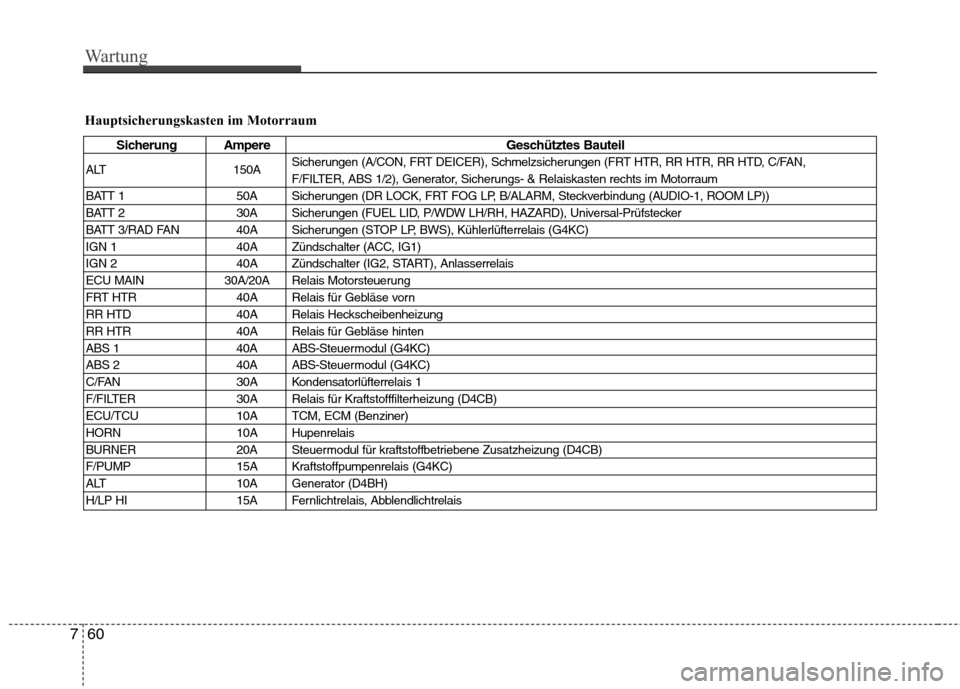

Hauptsicherungskasten im Motorraum
Sicherung Ampere Geschütztes Bauteil
ALT 150A Sicherungen (A/CON, FRT DEICER), Schmelzsicherungen (FRT HTR, RR HTR, RR HTD, C/FAN,
F/FILTER, ABS 1/2), Generator, Sicherungs- & Relaiskasten rechts im Motorraum
BATT 1 50A Sicherungen (DR LOCK, FRT FOG LP, B/ALARM, Steckverbindung (AUDIO-1, ROOM LP))
BATT 2 30A Sicherungen (FUEL LID, P/WDW LH/RH, HAZARD), Universal-Prüfstecker
BATT 3/RAD FAN 40A Sicherungen (STOP LP, BWS), Kühlerlüfterrelais (G4KC)
IGN 1 40A Zündschalter (ACC, IG1)
IGN 2 40A Zündschalter (IG2, START), Anlasserrelais
ECU MAIN 30A/20A Relais Motorsteuerung
FRT HTR 40A Relais für Gebläse vorn
RR HTD 40A Relais Heckscheibenheizung
RR HTR 40A Relais für Gebläse hinten
ABS 1 40A ABS-Steuermodul (G4KC)
ABS 2 40A ABS-Steuermodul (G4KC)
C/FAN 30A Kondensatorlüfterrelais 1
F/FILTER 30A Relais für Kraftstofffilterheizung (D4CB)
ECU/TCU 10A TCM, ECM (Benziner)
HORN 10A Hupenrelais
BURNER 20A Steuermodul für kraftstoffbetriebene Zusatzheizung (D4CB)
F/PUMP 15A Kraftstoffpumpenrelais (G4KC)
ALT 10A Generator (D4BH)
H/LP HI 15A Fernlichtrelais, Abblendlichtrelais

761
Wartung

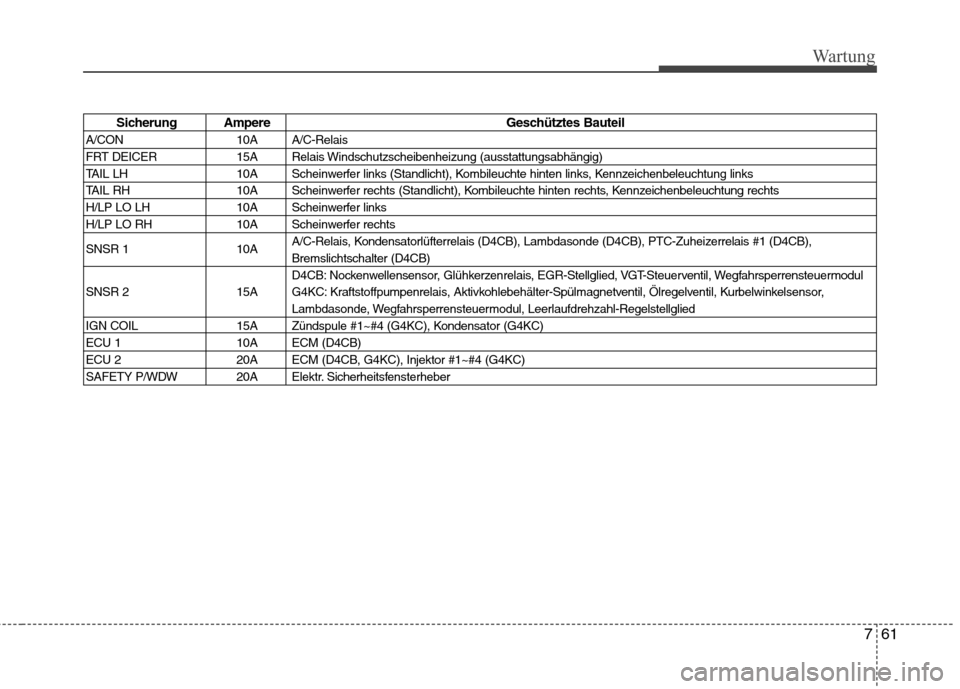

Sicherung AmpereGeschütztes Bauteil
A/CON 10A A/C-Relais
FRT DEICER 15A Relais Windschutzscheibenheizung (ausstattungsabhängig)
TAIL LH 10A Scheinwerfer links (Standlicht), Kombileuchte hinten links, Kennzeichenbeleuchtung links
TAIL RH 10A Scheinwerfer rechts (Standlicht), Kombileuchte hinten rechts, Kennzeichenbeleuchtung rechts
H/LP LO LH 10A Scheinwerfer links
H/LP LO RH 10A Scheinwerfer rechts
SNSR 1 10A A/C-Relais, Kondensatorlüfterrelais (D4CB), Lambdasonde (D4CB), PTC-Zuheizerrelais #1 (D4CB), Bremslichtschalter (D4CB)
D4CB: Nockenwellensensor, Glühkerzenrelais, EGR-Stellglied, VGT-Steuerventil, Wegfahrsperrensteuermodul
SNSR 2 15A G4KC: Kraftstoffpumpenrelais, Aktivkohlebehälter-Spülmagnetventil, Ölregelventil, Kurbelwinkelsensor, Lambdasonde, Wegfahrsperrensteuermodul, Leerlaufdrehzahl-Regelstellglied
IGN COIL 15A Zündspule #1~#4 (G4KC), Kondensator (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Injektor #1~#4 (G4KC)
SAFETY P/WDW 20A Elektr. Sicherheitsfensterheber
