Техническое обслуживание
48
7

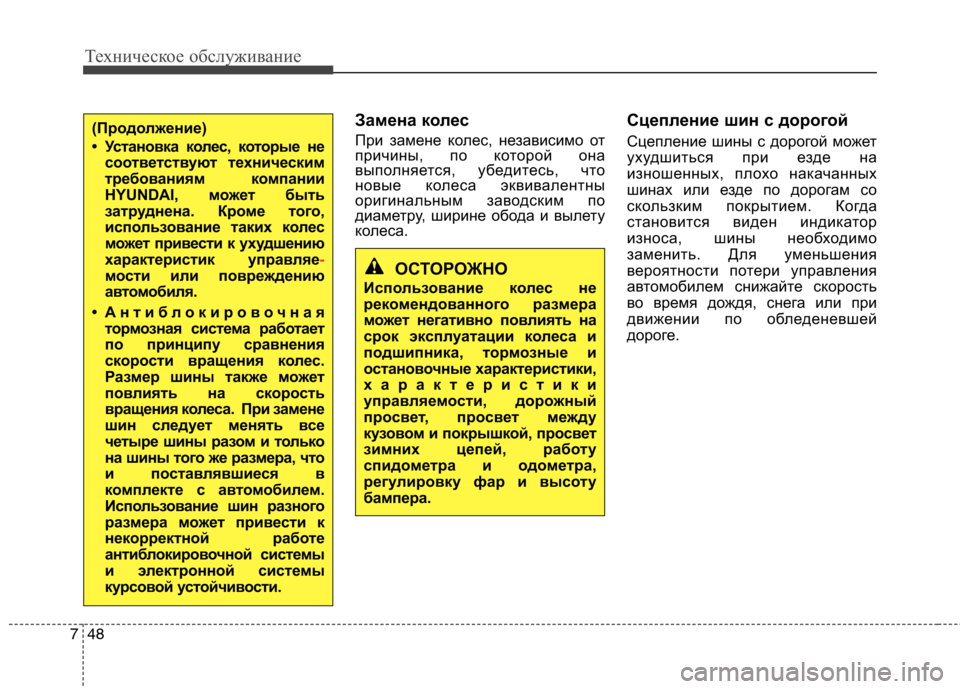

Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса. Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.
ОСТОРОЖНО
Использование колес не
рекомендованного размера
может негативно повлиять на
срок эксплуатации колеса и
подшипника, тормозные и
остановочные характеристики,
характеристики
управляемости, дорожный
просвет, просвет между
кузовом и покрышкой, просвет
зимних цепей, работу
спидометра и одометра,
регулировку фар и высоту
бампера.
(Продолжение)
• Установка колес, которые не соответствуют техническим
требованиям компании
HYUNDAI, м ожет быть
затруднена. Кроме того,
использование таких колес
может привести к ухудшению
характеристик управляе
-
мости или повреждению
автомобиля.
• Антиблокировочная тормозная система работает
по принципу сравнения
скорости вращения колес.
Размер шины также м ожет
повлиять на скорость
вращения колеса. При замене
шин следует менять все
четыре шины разом и только
на шины того же размера, что
и поставлявшиеся в
комплекте с ав томобилем.
Использование шин разного
размера м ожет привести к
некорректной работе
антиблокировочной системы
и электронной системы
курсовой устойчивости.

753
Техническое обслуживание

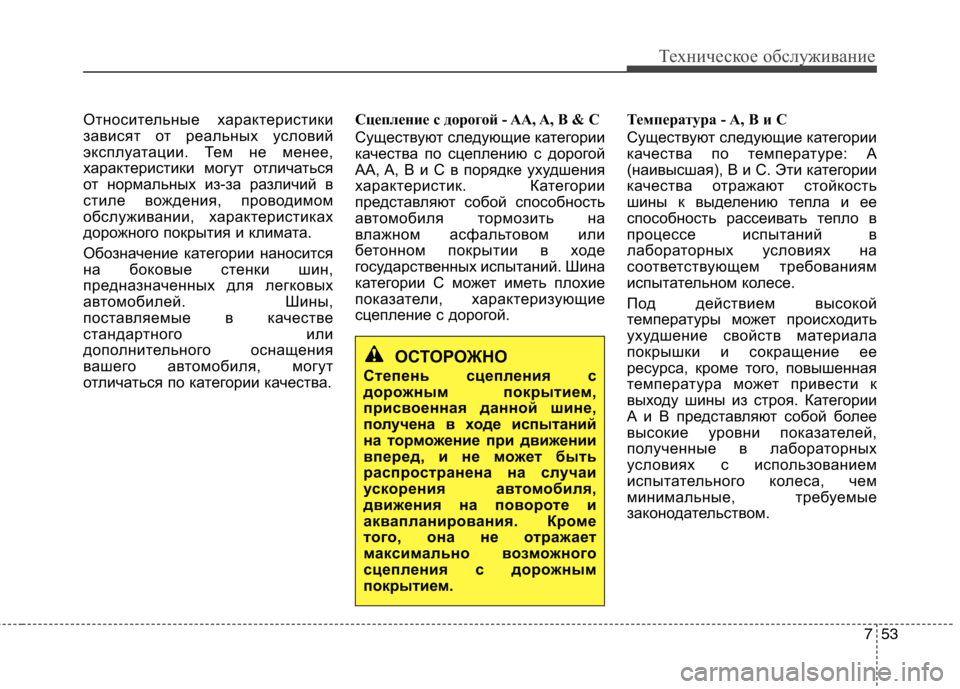

Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества. Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

761
Техническое обслуживание

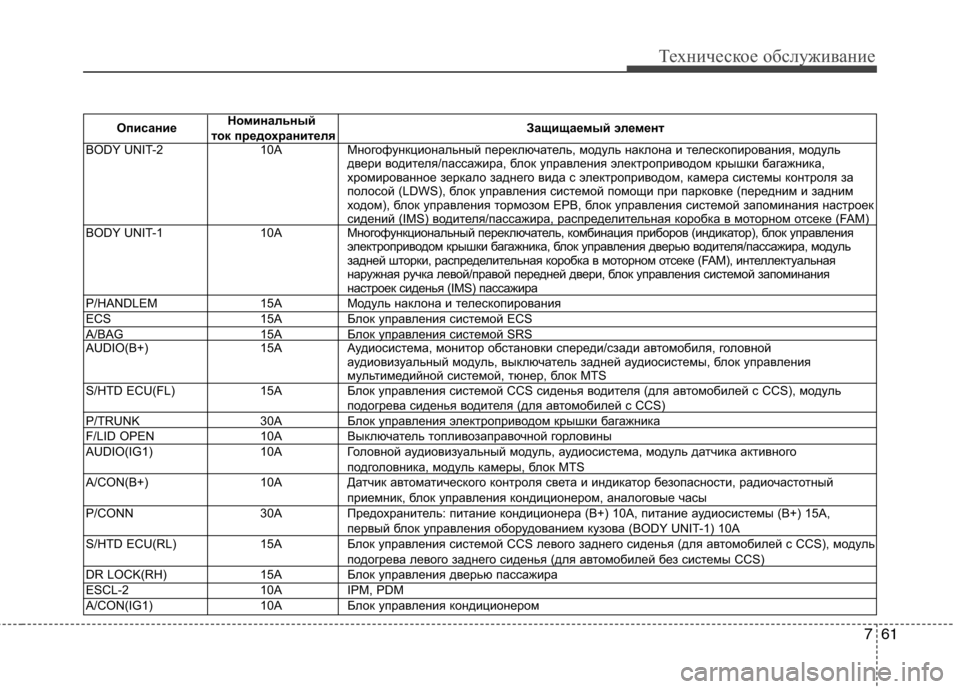

ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
BODY UNIT-2 10A Многофункциональный переключатель, модуль накл она и телескопирования, модуль
двери водителя/пассажира, блок управления электроприводо м крышки багажника,
хромированное зеркало заднего вида с электроприводом, камера системы контроля за
полосой (LDWS), блок управления системой помощи при парко вке (передним и задним
ходом), блок управления тормозом EPB, блок управления систе мой запоминания настроек
сидений (IMS) водителя/пассажира, распределительная коробка в моторном отсеке (FAM)
BODY UNIT-1 10A Многофункциональный переключатель, комбинация приборов (и ндикатор), блок управления
электроприводом крышки багажника, блок управления двер ью водителя/пассажира, модуль
задней шторки, распределительная коробка в моторном о тсеке (FAM), интеллектуальная
наружная ручка левой/правой передней двери, блок управл ения системой запоминания
настроек сиденья (IMS) пассажира
P/HANDLEМ 15A Модуль наклона и телескопирования
ECS 15A Блок управления системой ECS
A/BAG 15A Блок управления системой SRS
AUDIO(B+) 15A Аудиосистема, монитор обстановки спереди/сзади а втомобиля, головной
аудиовизуальный модуль, выключатель задней аудиосистемы, блок управления
мультимедийной системой, тюнер, блок MTS
S/HTD ECU(FL) 15A Блок управления системой CCS сиденья водител я (для автомобилей с CCS), модуль
подогрева сиденья водителя (для автомобилей с CCS)
P/TRUNK 30A Блок управления электроприводом крышки багажн ика
F/LID OPEN 10A Выключатель топливозаправочной горловины
AUDIO(IG1) 10A Головной аудиовизуальный модуль, аудиосистем а, модуль датчика активного
подголовника, модуль камеры, блок MTS
A/CON(B+) 10A Датчик автоматического контроля света и индикатор безопасности, радиочастотный
приемник, блок управления кондиционером, аналоговые часы
P/CONN 30A Предохранитель: питание кондиционера (B+) 10A, пит ание аудиосистемы (B+) 15A,
первый блок управления оборудованием кузова (BODY UNIT-1 ) 10A
S/HTD ECU(RL) 15A Блок управления системой CCS левого заднег о сиденья (для автомобилей с CCS), модуль
подогрева левого заднего сиденья (для автомобилей без системы CCS)
DR LOCK(RH) 15A Блок управления дверью пассажира
ESCL-2 10A IPM, PDM
A/CON(IG1) 10A Блок управления кондиционером

765
Техническое обслуживаниеТехническое обслуживание

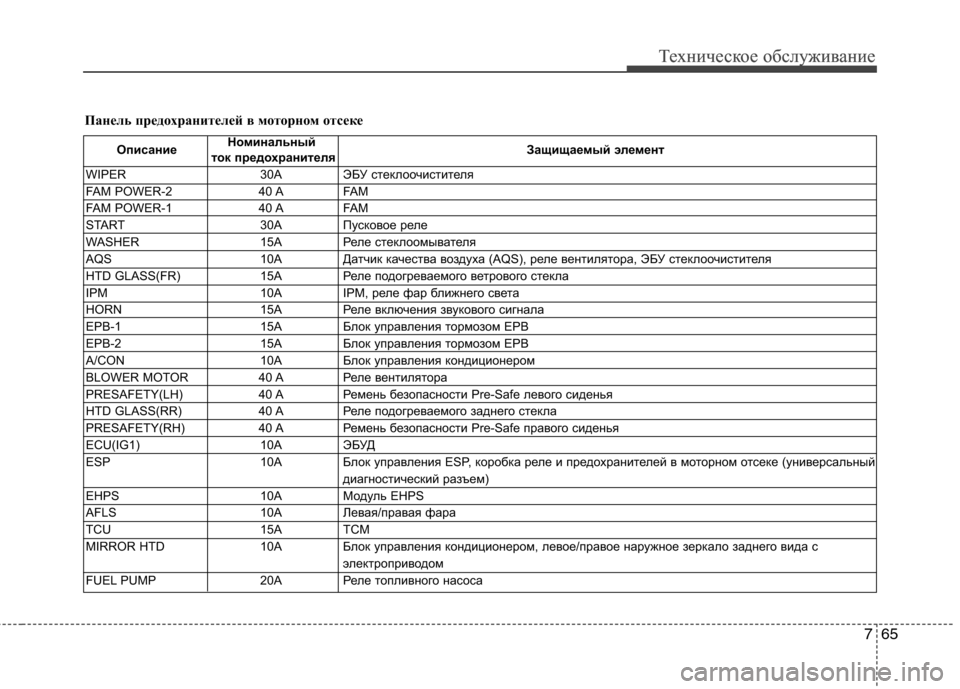

ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
WIPER 30A ЭБУ стеклоочистителя
FAM POWER-2 40 A FAM
FAM POWER-1 40 A FAM
START 30A Пусковое реле
WASHER 15A Реле стеклоомывателя
AQS 10A Датчик качества воздуха (AQS), реле вентилятора, ЭБУ стекл оочистителя
HTD GLASS(FR) 15A Реле подогреваемого ветрового стекла
IPM 10A IPM, реле фар ближнего света
HORN 15A Реле включения звукового сигнала
EPB-1 15A Блок управления тормозом EPB
EPB-2 15A Блок управления тормозом EPB
A/CON 10A Блок управления кондиционером
BLOWER MOTOR 40 A Реле вентилятора
PRESAFETY(LH) 40 A Ремень безопасности Pre-Safe левого сиденья
HTD GLASS(RR) 40 A Реле подогреваемого заднего стекла
PRESAFETY(RH) 40 A Ремень безопасности Pre-Safe правого сиденья
ECU(IG1) 10A ЭБУД
ESP 10A Блок управления ESP, коробка реле и предохранителей в моторном отсеке (универсальный
диагностический разъем)
EHPS 10A Модуль EHPS
AFLS 10A Левая/правая фара
TCU 15A TCM
MIRROR HTD 10A Блок управления кондиционером, левое/пра вое наружное зеркало заднего вида с
электроприводом
FUEL PUMP 20A Реле топливного насоса
Панель предохранителей в моторном отсеке

779
Техническое обслуживаниеТехническое обслуживание

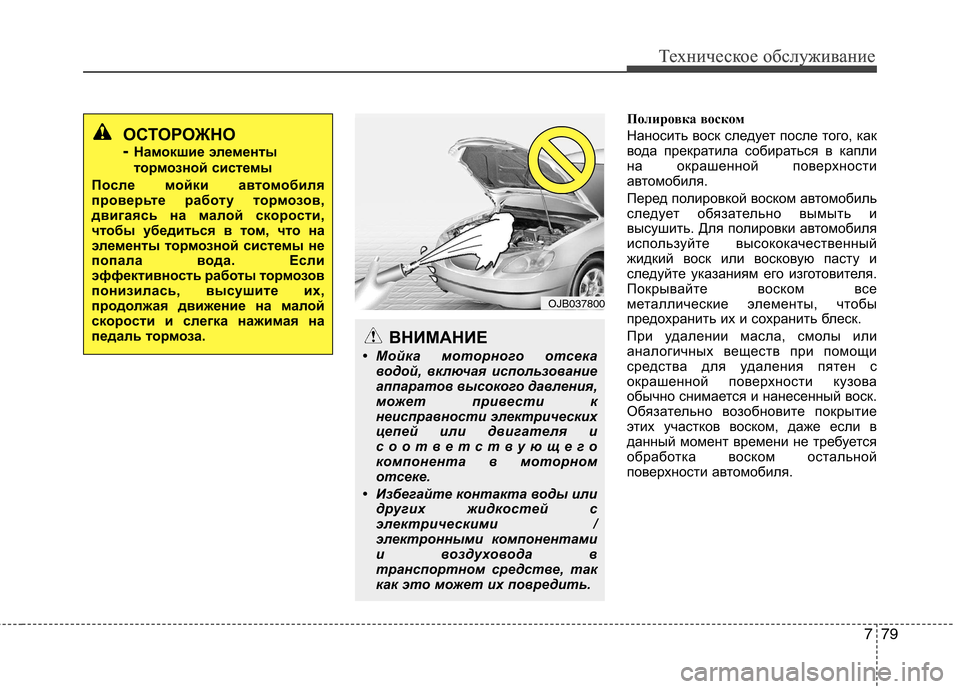

Полировка воском
Наносить воск следует после того, как
вода прекратила собираться в капли
на окрашенной поверхности
автомобиля.
Перед полировкой воском автомобиль
следует обязательно вымыть и
высушить. Для полировки автомобиля
используйте высококачественный
жидкий воск или восковую пасту и
следуйте указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный воск.
Обязательно возобновите покрытие
этих участков воском, даже если в
данный момент времени не требуется
обработка воском остальной
поверхности автомобиля.
ВНИМАНИЕ
• Мойка моторного отсека водой, включая использование
аппаратов высокого давления,
может привести к
неисправности электрических
цепей или двигателя и
соответствующего
компонента в моторном
отсеке.
• Избегайте контакта воды или других жидкостей с
электрическими /
электронными компонентами
и воздуховода в
транспортном средстве, так
как это может их повредить.
OJB037800
ОСТОРОЖНО
- Намокшие элементы
тормозной системы
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.

781
Техническое обслуживаниеТехническое обслуживание

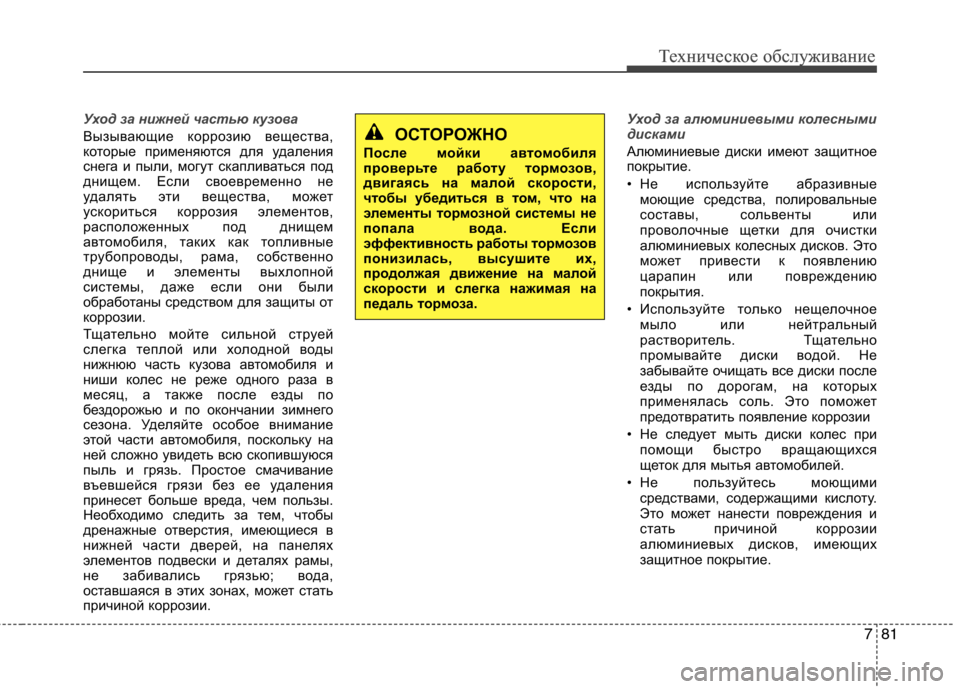

Уход за нижней частью кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться под
днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной
системы, даже если они были
обработаны средством для защиты от
коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля и
ниши колес не реже одного раза в
месяц, а также после езды по
бездорожью и по окончании зимнего
сезона. Уделяйте особое внимание
этой части автомобиля, поскольку на
ней сложно увидеть всю скопившуюся
пыль и грязь. Простое смачивание
въевшейся грязи без ее удаления
принесет больше вреда, чем пользы.
Необходимо следить за тем, чтобы
дренажные отверстия, имеющиеся в
нижней части дверей, на панелях
элементов подвески и деталях рамы,
не забивались грязью; вода,
оставшаяся в этих зонах, может стать
причиной коррозии.
Уход за алюминиевыми колесными
дисками
Алюминиевые диски имеют защитное
покрытие.
• Не используйте абразивные моющие средства, полировальные
составы, сольвенты или
проволочные щетки для очистки
алюминиевых колесных дисков. Это
может привести к появлению
царапин или повреждению
покрытия.
• Используйте только нещелочное мыло или нейтральный
растворитель. Тщательно
промывайте диски водой. Не
забывайте очищать все диски после
езды по дорогам, на которых
применялась соль. Это поможет
предотвратить появление коррозии
• Не следует мыть диски колес при помощи быстро вращающихся
щеток для мытья автомобилей.
• Не пользуйтесь моющими средствами, содержащими кислоту.
Это может нанести повреждения и
стать причиной коррозии
алюминиевых дисков, имеющих
защитное покрытие.
ОСТОРОЖНО
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.

Технические характеристики & Информация для потребителя
4
8
РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
* 1
См. рекомендуемые значения коэффициента вязкости по кл ассификации SAE, приведенные на следующей странице.
* 2
В настоящее время в наличии имеется масло с маркировкой En grgy Conserving Oil (энергосберегающее моторное масло). Помим о
прочих положительных эффектов, применение такого масла спо собствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя.
Зачастую эти улучшения трудно оценить при ежедневном вождении, однако суммарная экономия средств и энергии за год оказывается
внушительной.
* 3
В случае невозможности приобретения моторного масла API service SM допускается использовать масло API service SL.
Для достижения оптимального режима работы двигателя и трансм иссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественн ые смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие сма зочные материалы и жидкости:
Смазочный материал Объем Классификация
5,2 l (5,49 US qt.)
6,5 l (6,87 US qt.)
Жидкость автоматической 8,2 l (8,66 US qt.) NWS 9638
коробки передач 9,2 l (9,72 US qt.) SELL ATF M1375,4 или SHELL M-1375,4
Усилитель рулевого
управления0,9 l (0,95 US qt.) Pentosin CHF 202
Жидкость системы 10,1 l (10,67 US qt.) Смесь антифриза и воды (Охлаждающая жидкость на
охлаждения
13,5~13,6 l (14,26~14,37 US qt.)основе этиленгликоля для алюминиевого радиатора)
Тормозная жидкость 0,7~0,8 l (0,7~0,8 US qt.) SAE J1703, FMVSS116 DOT-3 илиDOT-4
Масло заднего дифференциала 1,4 l(1,48 US qt.) API GL-5, SAE 75W/90 (SHELL SPIRAXX)
Топливо 77 l(20,34 US gal.) Неэтилированный бензин
Моторное масло * 1
*2
(слив и залив) 3,8L
3,8L 4,6L4,6L
3,8L 4,6L API Service SM*
3
,
ILSAC GF-4 или выше

Предметный указатель
4
I
Световая аварийная сигнализация ..............................4-97
Cерийный номер автомобиля (VIN)..............................8-6
Серийный номер двигателя ..........................................8-7
Сертификационная табличка автомобиля ....................8-6
Сигнализация при остановке на дороге ......................6-2
Сиденье ............................................................................3-2
Система динамической стабилизации (VSM) ............5-60
Система контроля давления вшинах (TPMS) ..............6-9
Система контроля мертвой зоны видимости
перед автомобилем ....................................................4-95
Система круиз-контроля ..............................................5-39
Система памяти водительского места ........................4-46
Система парковки ........................................................4-86
Система подушек безопасности (дополнительная система пассивной безопасности) ............................3-52
Система помощи при парковке ..................................4-90
Система предупреждения о смене ряда движения (LDWS) ......................................................5-56
Система смазки двигателя............................................7-20
Система снижения токсичности выбросов ................7-86
Стеклоочистители и стеклоомыватели ....................4-106
Табличка технических характеристик/значений давления в шинах..........................................................8-7 Техническое обслуживание, выполняемое
владельцем автомобиля ................................................7-7
Тормозная жидкость ....................................................7-26
Тормозная система ........................................................5-17
Требования к топливу ....................................................1-3
Условные обозначения на cвeтoвыx индикaтopax приборной панели ........................................................1-7
Устранение инея и запотевания с лобового стекла 4-132
Уход за внешним видом автомобиля ..........................7-78
Шины и кoлeca ................................................................8-3
Щётки стеклоочистителя ............................................7-34
Электронный ключ..........................................................4-3
Элементы внутренней отделки салона ....................4-142
У
Ш
T
C
Э
Щ
