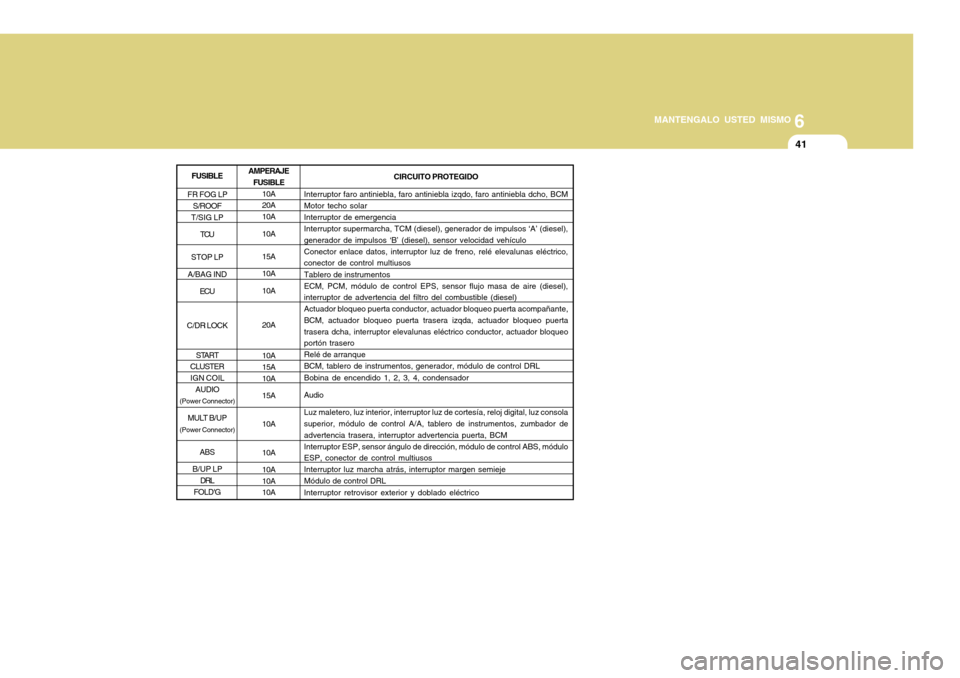

6
MANTENGALO USTED MISMO
41
AMPERAJE
FUSIBLE
10A
20A
10A
10A
15A
10A
10A
20A
10A
15A
10A
15A
10A
10A
10A
10A
10ACIRCUITO PROTEGIDO
Interruptor faro antiniebla, faro antiniebla izqdo, faro antiniebla dcho, BCM
Motor techo solar
Interruptor de emergencia
Interruptor supermarcha, TCM (diesel), generador de impulsos ‘A’ (diesel),
generador de impulsos ‘B’ (diesel), sensor velocidad vehículo
Conector enlace datos, interruptor luz de freno, relé elevalunas eléctrico,
conector de control multiusos
Tablero de instrumentos
ECM, PCM, módulo de control EPS, sensor flujo masa de aire (diesel),
interruptor de advertencia del filtro del combustible (diesel)
Actuador bloqueo puerta conductor, actuador bloqueo puerta acompañante,
BCM, actuador bloqueo puerta trasera izqda, actuador bloqueo puerta
trasera dcha, interruptor elevalunas eléctrico conductor, actuador bloqueo
portón trasero
Relé de arranque
BCM, tablero de instrumentos, generador, módulo de control DRL
Bobina de encendido 1, 2, 3, 4, condensador
Audio
Luz maletero, luz interior, interruptor luz de cortesía, reloj digital, luz consola
superior, módulo de control A/A, tablero de instrumentos, zumbador de
advertencia trasera, interruptor advertencia puerta, BCM
Interruptor ESP, sensor ángulo de dirección, módulo de control ABS, módulo
ESP, conector de control multiusos
Interruptor luz marcha atrás, interruptor margen semieje
Módulo de control DRL
Interruptor retrovisor exterior y doblado eléctrico
FR FOG LP
S/ROOF
T/SIG LP
TCU
STOP LP
A/BAG IND
ECU
C/DR LOCK
START
CLUSTER
IGN COIL
AUDIO(Power Connector)MULT B/UP(Power Connector)
ABS
B/UP LP
DRL
FOLD'GFUSIBLE
