2011 FIAT DUCATO Olaj

208
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA
Abban az esetben, ha a járművet túlnyomórészt az alábbi,
különösen nehéz üzemi körülmények között használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő, (7 – 8 kilométernél rövidebb) utakon,
0 °C alatti hőmérséklet esetén;
❒gyakori várakozások üresjárati üzemben, vagy tartós
üzemeltetés kis sebességgel vagy hosszabb idejű
üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben megadott
intervallumoknál gyakrabban kell elvégezni:
❒első tárcsafék-betétek állapotának és kopásának
ellenőrzése;
❒motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása, zsírzása;
❒a következők állapotának szemrevételezéssel történő
ellenőrzése: kocsiszekrény és fenéklemez védőrétegek,
motor, váltó, erőátvitel merev és flexibilis csővezetékek
(kipufogó, üzemanyag-ellátó és fék), gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.);
❒az akkumulátor feltöltöttségének és (elektrolit)
folyadékszintjének ellenőrzése;
❒különféle meghajtószíjak állapotának szemrevételezéses
ellenőrzése;
❒pollenszűrő ellenőrzése és szükség szerinti cseréje;
IDŐSZAKOS ELLENŐRZÉSEK
Hosszabb utak előtt végezzük el az alábbiak ellenőrzését és
szükség szerint a feltöltését:
❒motor hűtőfolyadék szint;
❒fékfolyadék szint;
❒ablakmosó folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fényszórók, irányjelzők,
elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó
berendezés működése és a lapátok
elhelyezkedése/elhasználódása;
Annak biztosítása érdekében, hogy a jármű mindig hatékony
és jól karbantartott állapotban legyen, ajánlatos a fent említett
műveletek rendszeresen történő elvégzése (tájékoztató
jelleggel 1000 km-enként, valamint 3000 km-enként a
motorolaj ellenőrzését és esetleges utántöltését illetően).

209
FOLYADÉKSZINTEK
ELLENŐRZÉSE
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
216. ábra – 130 Multijet – 150 Multijet változatok
A motortérben végzett
munkák közben ne
dohányozzunk: gyúlékony gázok
és gőzök lehetnek jelen, ami
tűzveszélyt okoz.
FIGYELEM
FIGYELMEZTETÉS
A feltöltések során ne
keverjük össze a különböző
típusú folyadékokat : egymással nem
kompatibilisek, és súlyosan
károsíthatják a gépkocsit .
1. Motor hűtőfolyadék
2. Szervokormány folyadék
3. Szélvédőmosó folyadék
4. Fékfolyadék
5. Motorolaj
F0N0100m

210
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
FIGYELMEZTETÉS
A feltöltések során ne
keverjük össze
a különböző típusú
folyadékokat : egymással nem
kompatibilisek, és súlyosan
károsíthatják a gépkocsit .
1. Motor hűtőfolyadék
2. Szervokormány folyadék
3. Szélvédőmosó folyadék
4. Fékfolyadék
5. Motorolaj
217. ábra – 180 Multijet Power változatok
A motortérben végzett
munkák közben ne
dohányozzunk: gyúlékony
gázok és gőzök lehetnek jelen,
ami tűzveszélyt okoz.
FIGYELEM
F0N0210m

211
F0N0211m219. ábra – 180 Multijet Power változatokF0N0102m218. ábra – 130 – 150 Multijet változatok
Ha az olajszint a mérőpálca MIN jelzése közelébe vagy
az alá süllyed, a betöltő nyíláson (A) át töltsük fel az
olajat a MAX szintig.
Az olajszint soha nem haladhatja meg a MAX jelzést. MOTOROLAJ 218-219. ábra
A motorolaj szintjét a jármű vízszintesen álló
helyzetében, meleg motornál, a motor leállítása után
néhány (kb. 5) perccel ellenőrizzük.
Az olajszintnek a B mérőpálca MIN és MAX jelzései
között kell lennie.
A mérőpálca MIN és MAX jelzései közötti
olajmennyiség kb. 1 liter.
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

212
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
MOTOROLAJ-FOGYASZTÁS
Tájékoztató jelleggel a motor maximális olajfogyasztása
1000 kilométerenként 400 gramm.
A jármű használatának első időszakában a motor
bejáratási periódusban van, ezért olajfogyasztása csak kb.
5000 – 6000 km megtétele után stabilizálódik.
FIGYELMEZTETÉS A tényleges olajfogyasztás függ
a vezetési stílustól és a jármű használati körülményeitől.
FIGYELMEZTETÉS Az utántöltést vagy az olajcserét
követően, mielőtt ellenőriznénk az olajszintet, indítsuk
be a motort néhány másodpercre, majd a leállítás után
várjunk néhány percig.
Meleg motornál óvatosan járjunk el
a motor tér belsejében, égési sérülések
veszélye áll fenn. Ne felejtsük el, hogy meleg
motor esetén az elektromos hűtőventilátor
bármikor elindulhat , és sérülést okozhat . a forgó
szerkezeti részek elkaphatják.
FIGYELEM
Soha ne végezzünk utántöltést a motorba
a már benne levőtől eltérő specifikációjú
olajjal.
Az elhasznált olaj és olajszűrő
környezetkárosító anyagokat tartalmaz.
Ezért ezek cseréjét egy Fiat
márkaszervizben ajánlatos elvégeztetni, ahol
rendelkezésre állnak a fáradt olaj kezeléséhez
szükséges, a törvényi előírásoknak és
a környezetvédelmi követelményeknek megfelelő
berendezések.

215
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0N0107mábra 222
FIGYELMEZTETÉS A fékfolyadék higroszkopikus, vagyis
hajlamos a levegő nedvességének felvételére, ezért
ajánlatos a Karbantartási tervben előírtnál gyakrabban
cserélni, ha a gépkocsit különösen párás éghajlati
viszonyok között üzemeltetjük. FÉKFOLYADÉK – 222. ábra
Csavarjuk le a zárókupakot (A), és ellenőrizzük
a fékfolyadék szintjét a tartályban.
A fékfolyadék szintjének nem szabad meghaladnia
a MAX jelzést.
Ha szükséges az utántöltés, ajánlatos a „Kenőanyagok és
folyadékok” táblázatban (lásd a „Műszaki adatok” című
fejezetet) előírt fékfolyadékot használni.
MEGJEGYZÉS Gondosan tisztítsuk meg az A tartály
kupakját és a környező területet.
A zárókupak levételekor fordítsunk különös gondot arra,
hogy szennyeződés ne kerüljön a tartály belsejébe.
A fékfolyadék tartály feltöltésekor mindig szűrővel
ellátott tölcsért használjunk; a szűrő lyukmérete
legfeljebb 0,12 mm legyen.
Ügyeljünk arra, hogy az erősen korrozív
hatású fékfolyadék ne kerüljön
érintkezésbe a festett , fényezett
felületekkel. Ha ez mégis megtörténik, azonnal
mossuk le bő vízzel.
A fékfolyadék mérgező és erősen
korrozív hatású. Amennyiben véletlenül
érintkezésbe kerül valamivel, az érintett részeket
vízzel és semleges hatású szappannal mossuk le,
majd bő vízzel öblítsük le. Lenyelés esetén
azonnal forduljunk orvoshoz.
FIGYELEM
A fékfolyadék-tartályon látható
πszimbólum arra utal, hogy
a fékrendszer csakis szintetikus alapú
fékfolyadékkal üzemeltethető, ásványolaj
alapúval nem. Az ásványolaj alapú fékfolyadék
javíthatatlanul károsítja a fékrendszer speciális
gumiból készült alkatrészeit .
FIGYELEM

230
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

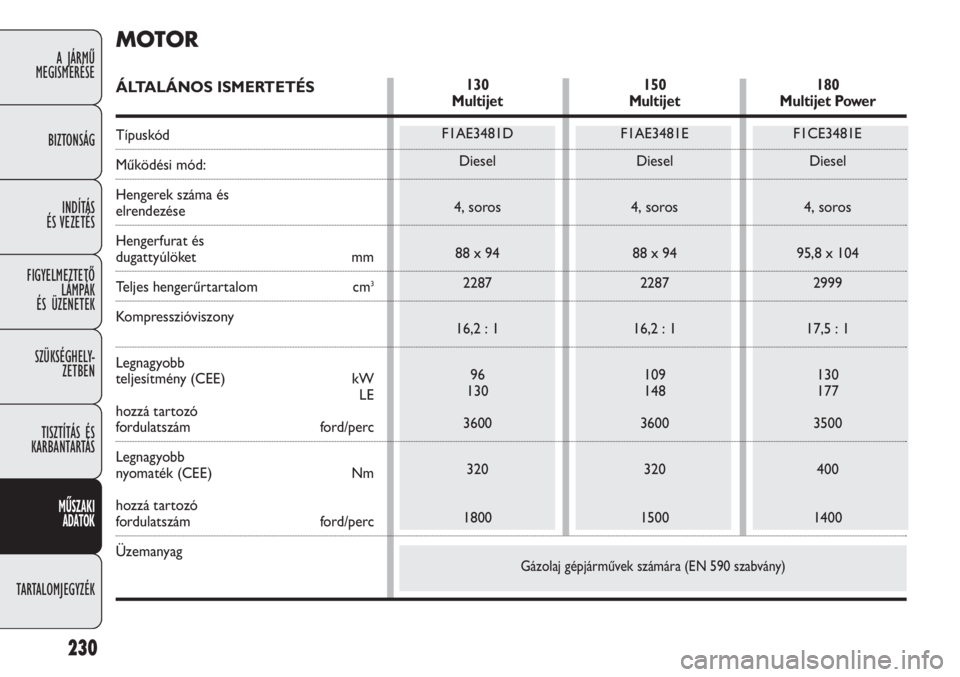

Gázolaj gépjárművek számára (EN 590 szabvány)
180
Multijet Power
F1CE3481E
Diesel
4, soros
95,8 x 104
2999
17,5 : 1
130
177
3500
400
1400
130
Multijet
F1AE3481D
Diesel
4, soros
88 x 94
2287
16,2 : 1
96
130
3600
320
1800
150
Multijet
F1AE3481E
Diesel
4, soros
88 x 94
2287
16,2 : 1
109
148
3600
320
1500
MOTOR
ÁLTALÁNOS ISMERTETÉS
Típuskód
Működési mód:
Hengerek száma és
elrendezése
Hengerfurat és
dugattyúlöket mm
Teljes hengerűrtartalom cm3
Kompresszióviszony
Legnagyobb
teljesítmény (CEE) kW
LE
hozzá tartozó
fordulatszám ford/perc
Legnagyobb
nyomaték (CEE) Nm
hozzá tartozó
fordulatszám ford/perc
Üzemanyag

263
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELY-
ZETBEN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

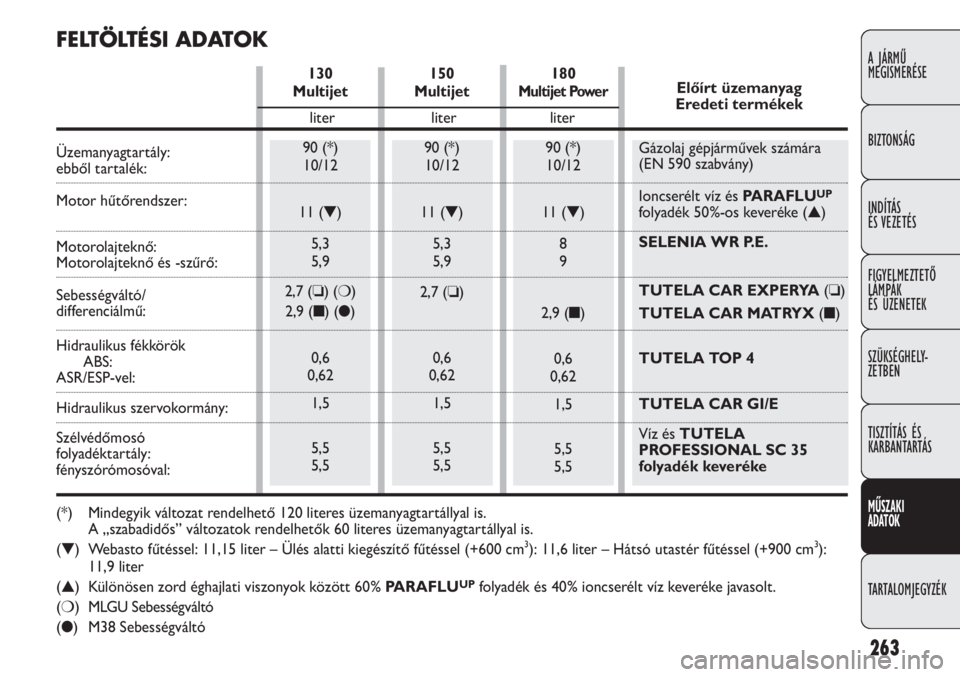

130
Multijet
90 (*)
10/12
11 (▼)
5,3
5,9
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5150
Multijet
90 (*)
10/12
11 (▼)
5,3
5,9
2,7 (❏)
0,6
0,62
1,5
5,5
5,5180
Multijet Power
90 (*)
10/12
11 (▼)
8
9
2,9 (■)
0,6
0,62
1,5
5,5
5,5Előírt üzemanyag
Eredeti termékek
Gázolaj gépjárművek számára
(EN 590 szabvány)
Ioncserélt víz és PARAFLU
UP
folyadék 50%-os keveréke (▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Víz és TUTELA
PROFESSIONAL SC 35
folyadék keveréke
FELTÖLTÉSI ADATOK
liter liter liter
Üzemanyagtartály:
ebből tartalék:
Motor hűtőrendszer:
Motorolajteknő:Motorolajteknő és -szűrő:
Sebességváltó/
differenciálmű:
Hidraulikus fékkörök
ABS:
ASR/ESP-vel:
Hidraulikus szervokormány:
Szélvédőmosó
folyadéktartály:
fényszórómosóval:
(*) Mindegyik változat rendelhető 120 literes üzemanyagtartállyal is.
A „szabadidős” változatok rendelhetők 60 literes üzemanyagtartállyal is.
(▼) Webasto fűtéssel: 11,15 liter – Ülés alatti kiegészítő fűtéssel (+600 cm
3): 11,6 liter – Hátsó utastér fűtéssel (+900 cm3):
11,9 liter
(▲) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
(❍) MLGU Sebességváltó
(●) M38 Sebességváltó
