2011 FIAT DUCATO stop start

162
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORING AIRBAG (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het
lampje doven.
Als het lampje constant blijft branden, geeft dit een storing in
het airbagsysteem aan.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
¬
Als u de contactsleutel in stand MAR draait
en het lampje
¬gaat niet branden of blijft
branden tijdens het rijden, dan is er mogelijk een
storing in de veiligheidssystemen; in dat geval
kunnen de airbags of gordelspanners niet
geactiveerd worden bij een ongeval of, in een zeer
beperkt aantal gevallen, niet op de juiste wijze
geactiveerd worden. Voordat u verder rijdt, dient u
contact op te nemen met het Fiat Servicenetwerk
om het systeem direct te laten controleren.
ATTENTIE!
TE HOGE
KOELVLOEISTOFTEMPERATUUR (rood)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als de motor te warm is.
ç
Als het lampje gaat branden, moeten de volgende
maatregelen worden genomen:
❒bij normale rij-omstandigheden: stop de auto, zet de
motor uit en controleer of het niveau van de
koelvloeistof in het reservoir niet onder het MIN-
merkteken staat. Als dat het geval is, wacht dan enkele
minuten zodat de motor kan afkoelen, open vervolgens
langzaam en voorzichtig de dop, vul koelvloeistof bij en
controleer of de koelvloeistof tussen het MIN- en MAX-
merkteken op het reservoir staat. Controleer ook of er
geen vloeistof weglekt. Als bij het starten van de motor
het lampje opnieuw gaat branden, wendt u dan tot het
Fiat Servicenetwerk;
❒als de auto onder zware bedrijfsomstandigheden wordt
gebruikt (bijvoorbeeld het trekken van een aanhanger
bergopwaarts of met volbeladen auto): verlaag de
snelheid en breng, als het lampje blijft branden, de auto
tot stilstand. Wacht 2 tot 3 minuten met draaiende
motor en geef iets gas voor een snellere circulatie van de
koelvloeistof. Zet vervolgens de motor uit. Controleer
het vloeistofniveau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstandigheden is het
raadzaam de motor enkele minuten te laten draaien met iets
ingetrapt gaspedaal voordat u de motor uitzet.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 162

F0N0182mfig. 180F0N0827mfig. 179
Controleer de bandenspanning op de manometer F-fig.
179. Voor een nauwkeurige aflezing moet de compressor
worden uitgeschakeld, maar de centrale keuzeschakelaar
moet in de reparatiestand blijven staan;
❒als u er niet in slaagt binnen 10 minuten de
bandenspanning op ten minste 3 bar te krijgen, koppel
dan de doorzichtige vulbuis los van het ventiel, trek de
stekker uit de 12V-stekkerdoos en verplaats vervolgens
de auto ongeveer 10 meter naar voren, zodat de
afdichtvloeistof in de band verdeeld wordt; pomp de band
vervolgens weer op;
❒als u er ook dan niet in slaagt om, binnen 10 minuten na
inschakeling van de compressor, de spanning op ten
minste 3 bar te brengen, mag niet verder worden
gereden, omdat de band te erg beschadigd is en de
reparatieset de vereiste wegligging niet kan garanderen;
wendt u tot het Fiat Servicenetwerk;
❒als de band op de juiste spanning is gebracht (zie de
paragraaf “Bandenspanning” in het hoofdstuk “Technische
gegevens”), vertrek dan onmiddellijk;
183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Plaats de sticker op een voor de bestuurder
goed zichtbare plaats om aan te geven dat
de band behandeld is met de snelle
bandenreparatieset. Rijd voorzichtig vooral in
bochten. Rijd niet harder dan 80 km/h. Vermijd
bruusk accelereren en remmen.
ATTENTIE!
❒stop na ongeveer 10 minuten en controleer opnieuw de
bandenspanning; vergeet niet de handrem aan te trekken
Als de bandenspanning onder 3 bar is
gedaald, mag niet verder worden gereden:
de snelle bandenreparatieset Fix & Go automatic
kan de vereiste wegligging niet garanderen omdat de
band te erg beschadigd is. Wendt u tot het Fiat
Servicenetwerk.
ATTENTIE!
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 183

221
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0253mfig. 231F0N0254mfig. 232
Als het filter vol is, dan springt de indicator B-fig. 232 in de
rode stand, ook bij uitgeschakelde motor. Om de werking
van de sensor te herstellen, moet het filterelement worden
gereinigd of vervangen zoals bij normale luchtfilters; druk
vervolgens op de knop C-fig. 232 om de indicator te
resetten.
ATTENTIE Reinig het filter d.m.v. perslucht, gebruik geen
water of schoonmaakvloeistoffen.
Dit filter is speciaal voor uitvoeringen die overwegend over
stoffige wegen rijden; het is daarom raadzaam het filter door
het Fiat Servicenetwerk te laten vervangen.
POLLENFILTER
Laat het pollenfilter vervangen door het Fiat Servicenetwerk.LUCHTFILTER/POLLENFILTER
Laat het luchtfilter vervangen door het Fiat Servicenetwerk.
LUCHTFILTER – STOFFIGE WEGEN
(voor bepaalde uitvoeringen/markten)
Het speciale luchtfilter voor een stoffige omgeving heeft een
optische sensor
A-fig. 231 die aangeeft wanneer het filter verstopt is. Daarom
moet de sensor regelmatig worden gecontroleerd (zie het
“Geprogrammeerd Onderhoudsschema” in het hoofdstuk
“Onderhoud en zorg”).
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 221

F0N0111mfig. 233
BELANGRIJKE TIPS
❒Voorkom bruusk remmen, met spinnende wielen
optrekken, harde contacten tussen banden en
stoepranden, kuilen en andere obstakels. Het langdurig
rijden op een slecht wegdek kan de banden beschadigen;
❒controleer de banden regelmatig op scheuren in de
wangen en bulten of slijtplekken op het loopvlak. Als u
deze gebreken constateert, wendt u dan tot het Fiat
Servicenetwerk;
❒rijd nooit met een te zwaar beladen auto: hierdoor
kunnen de wielen en de banden ernstig beschadigd
worden;
❒stop zo snel mogelijk bij een lekke band en verwissel het
wiel om beschadiging van de band, de velg, de
wielophanging en de stuurinrichting te voorkomen;
❒banden verouderen, ook als zij weinig of nooit gebruikt
zijn. Scheurtjes in het loopvlak en op de wangen geven
aan dat de band verouderd is. Banden die langer dan zes
jaar onder een auto gemonteerd zijn, moeten dan ook
door een specialist worden gecontroleerd. Dit geldt in
het bijzonder voor het reservewiel;
❒monteer nooit gebruikte banden of banden, waarvan de
herkomst onbekend is;
❒bij de montage van een nieuwe band moet ook het ventiel
vernieuwd worden;
❒om een gelijke slijtage van de banden op de vooras en de
achteras te verkrijgen, is het raadzaam de banden om de
10.000 / 15.000 km van as te verwisselen. Hierbij moeten
de banden aan dezelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de draairichting wordt
voorkomen.
WIELEN EN BANDEN
De spanning van de banden, inclusief het noodreservewiel,
moet regelmatig, om de twee weken en voor een lange rit,
worden gecontroleerd: de bandenspanning moet bij koude
banden worden gecontroleerd. Tijdens het rijden neemt de
bandenspanning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in het hoofdstuk
“Technische gegevens”. Een onjuiste bandenspanning
veroorzaakt een onregelmatige slijtage van de banden fig. 233:
A normale spanning: gelijkmatige slijtage van het loopvlak.
B te lage spanning: te grote slijtage aan de zijkanten van het
loopvlak.
C te hoge spanning: te grote slijtage in het midden van het
loopvlak.
Banden moeten worden vervangen als de profieldiepte van
het loopvlak minder is dan 1,6 mm. Houdt u echter altijd aan
de bepalingen van het land waarin u rijdt.
224
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 224

F0N0112mfig. 235
CARROSSERIE
BESCHERMING TEGEN ATMOSFERISCHE
INVLOEDEN
De belangrijkste oorzaken van roest zijn:
luchtverontreiniging, zoutgehalte in de lucht en
luchtvochtigheid (gebieden aan zee, warm en vochtig klimaat)
en omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen, zoals stoffige
omgeving, opwaaiend zand, modder en steenslag op de lak en
de onderzijde moet niet worden onderschat. Fiat heeft voor
uw auto de beste technologische oplossingen toegepast om
de carrosserie efficiënt tegen roest te beschermen.
De belangrijkste zijn:
❒de toepassing van aangepaste spuittechnieken en
lakproducten die de auto de benodigde weerstand tegen
roest en schurende elementen verlenen;
❒het gebruik van verzinkte (of voorbehandelde) plaatdelen
met een hoge corrosiebestendigheid;
❒het aanbrengen van een gespoten beschermende waslaag
op de onderzijde, in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een hoog beschermend
vermogen;
❒het aanbrengen van een beschermende kunststof laag op
kwetsbare delen: onderzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒toepassing van “open” holle ruimtes om condensvorming
te voorkomen en binnendringend water af te voeren,
waardoor roest van binnenuit wordt voorkomen. Controleer vervolgens of de ruitensproeiermonden niet
verstopt zijn. Deze kunnen zo nodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u richten door de
sproeiermonden af te stellen met behulp van een platte
schroevendraaier.
De stralen moeten op ongeveer
1/3van de bovenkant van de
ruit worden gericht.
KOPLAMPSPROEIERS
Controleer regelmatig of de koplampsproeiers schoon en in
goede staat zijn.
De koplampsproeiers schakelen automatisch in als het
dimlicht brandt en de ruitensproeiers worden ingeschakeld.
227
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 227

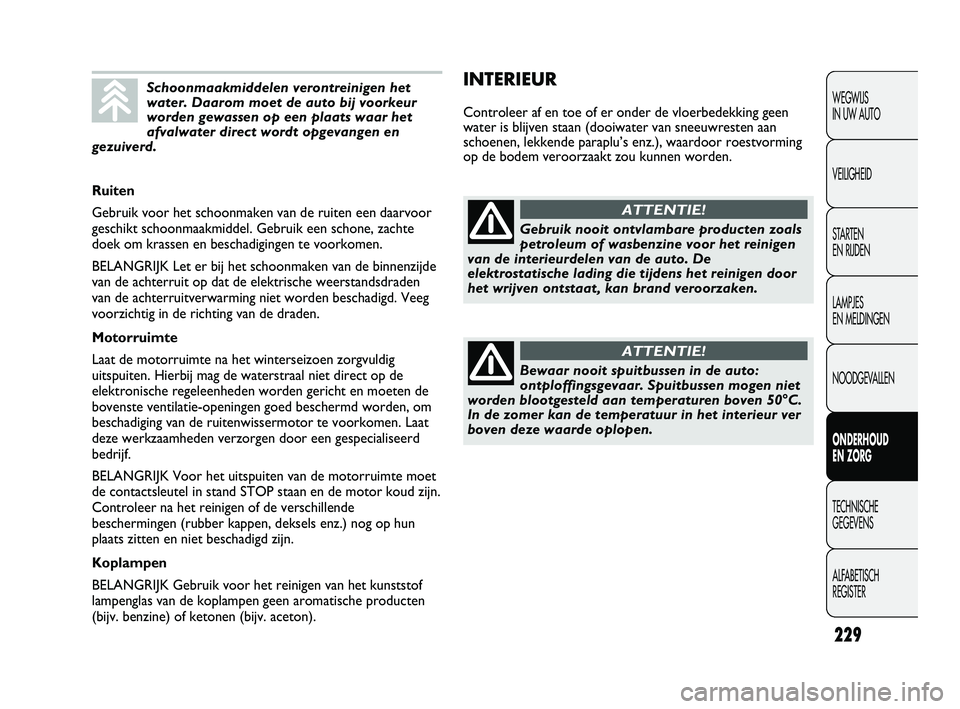

INTERIEUR
Controleer af en toe of er onder de vloerbedekking geen
water is blijven staan (dooiwater van sneeuwresten aan
schoenen, lekkende paraplu’s enz.), waardoor roestvorming
op de bodem veroorzaakt zou kunnen worden.
229
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERSchoonmaakmiddelen verontreinigen het
water. Daarom moet de auto bij voorkeur
worden gewassen op een plaats waar het
afvalwater direct wordt opgevangen en
gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de ruiten een daarvoor
geschikt schoonmaakmiddel. Gebruik een schone, zachte
doek om krassen en beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken van de binnenzijde
van de achterruit op dat de elektrische weerstandsdraden
van de achterruitverwarming niet worden beschadigd. Veeg
voorzichtig in de richting van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen zorgvuldig
uitspuiten. Hierbij mag de waterstraal niet direct op de
elektronische regeleenheden worden gericht en moeten de
bovenste ventilatie-openingen goed beschermd worden, om
beschadiging van de ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een gespecialiseerd
bedrijf.
BELANGRIJK Voor het uitspuiten van de motorruimte moet
de contactsleutel in stand STOP staan en de motor koud zijn.
Controleer na het reinigen of de verschillende
beschermingen (rubber kappen, deksels enz.) nog op hun
plaats zitten en niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen van het kunststof
lampenglas van de koplampen geen aromatische producten
(bijv. benzine) of ketonen (bijv. aceton).
Gebruik nooit ontvlambare producten zoals
petroleum of wasbenzine voor het reinigen
van de interieurdelen van de auto. De
elektrostatische lading die tijdens het reinigen door
het wrijven ontstaat, kan brand veroorzaken.
ATTENTIE!
Bewaar nooit spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen niet
worden blootgesteld aan temperaturen boven 50°C.
In de zomer kan de temperatuur in het interieur ver
boven deze waarde oplopen.
ATTENTIE!
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 229

277
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Airconditioning,
handbediend ........................... 55
Algemene opmerkingen ......... 2
Armsteunen .............................. 39
Asbak .......................................... 94
ASR-systeem ............................. 118
Auto langere tijd stallen ......... 160
Autoradio ..................................123
Banden
– bandenspanning .................. 240
– onderhoud ........................... 224
– Rim Protector .................... 238
– standaard .............................239
– verklaring
van bandencodering .......... 237
– wiel verwisselen ................. 174
– winterbanden ...................... 159
Bandenreparatieset
“Fix & Go automatic” ........... 180
Bandenspanning ........................ 240
Bediening ................................... 85Bekerhouders
– blikjeshouders ..................... 93
Bescherming van het milieu ... 128
Blikjeshouders .......................... 93
Brake Assist (remregeling
bij noodstops) ........................ 116
Brandstof
– besparing .............................. 152
– brandstofmeter .................. 16
– dop van brandstoftank ...... 127
– noodschakelaar voor
onderbreking brandstoftoevoer
en elektrische voeding .......... 88
– verbruik ................................ 270
Brandstofbesparing (lampje) ... 166
Brandstofmeter ........................ 16
Brandstofreserve ..................... 159
Brandstofsysteem (technische
specificaties) ............................ 235
Buitenspiegels ........................... 48
– binnenspiegel ....................... 48
– buitenspiegels ...................... 48
Aanhangers (trekken) ............ 154
Aansteker .................................. 94
Aanwijzingen voor
het laden .................................. 151
ABS-systeem ............................. 114
Accu
– hoofdstroomschakelaar .... 86
– onderhoud ........................... 222
– opladen ................................. 204
– praktische tips om de
levensduur te verlengen ... 223
– starten met
een hulpaccu .......................173
– vervangen ............................ 222
Achterruitverwarming ............ 86
Achteruitrijcamera
en monitor .............................. 98
Achteruitrijlichten (gloeilamp
vervangen) ...............................192
Afmetingen ................................ 241
Airconditioning,
automatisch ............................60
ALFABETISCH REGISTER
277-284 DUCATO LUM NL 9ed 15-04-2011 8:44 Pagina 277
