❒vozidlo jede, například z kopce;
❒od zastavení motoru systémem Start&Stop uběhly ví-
ce než asi tři minuty;
❒ve vozidlech s automatickou klimatizací tehdy, není-li
ještě dosažen tepelný komfort nebo je zapnutá funk-
ce MAX – DEF.
Při zařazeném rychlostním stupni je automatické nastar-
tování motoru povoleno pouze po sešlápnutí spojkového
pedálu na doraz. Řidič je o sešlápnutí spojky požádán bli-
káním kontrolky obr. 103 na přístrojové desce a u někte-
rých verzí i hlášením na přístrojové desce.
Poznámka: Jestliže nebude spojka sešlápnuta, po uplynu-
tí asi tří minut od vypnutí motoru jej bude možné nastar-
tovat pouze klíčkem.
Pozn.: V případě nežádoucího vypnutí motoru, např. kvů-
li prudkému uvolnění spojkového pedálu se zařazeným
rychlostním stupněm, je možné motor opět spustit po se-
šlápnutí spojkového pedálu nebo zařazení neutrálu.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem Start&Stop
a řidič odepne bezpečnostní pás a otevře dveře na své stra-
ně či na straně spolucestujícího, bude možné motor zno-
vu spustit jedině klíčem.
Tento stav je řidiči signalizován jak zvukovou výstrahou, bli-
káním kontrolky obr. 103 na přístrojové desce a u určitých
verzí i hlášením na displeji. ❒stírač čelního skla stírá nejvyšší rychlostí;
❒probíhá regenerace filtru pevných částic (pouze u die-
selových motorů);
❒nejsou zavřené dveře u řidiče;
❒řidič není upoután bezpečnostním pásem;
❒je zařazen zpětný pojezd (např. při parkování);
❒ve vozidlech s automatickou klimatizací tehdy, není-li
ještě dosažen tepelný komfort nebo je zapnutá funk-
ce MAX-DEF;
❒během zajíždění vozidla kvůli inicializaci systému.
Ve výše uvedených případech bliká kontrolka obr. 103
a u určitých verzí se na displeji zobrazí příslušné hlášení.
PODMÍNKY PRO OPĚTNÉ NASTARTOVÁNÍ
MOTORU
Kvůli nárokům na komfort, snížení škodlivých emisí a z dů-
vodu bezpečnosti se může motor nastartovat automatic-
ky, bez akce ze strany řidiče, pokud budou splněny určité
podmínky jako např.:
❒nedostatečně nabitá baterie;
❒stírač čelního skla stírá nejvyšší rychlostí;
❒snížený podtlak v brzdové soustavě, například po opa-
kovaném sešlápnutí brzdového pedálu;
106
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Součástí výbavy vozu jsou následující zařízení pro snižo-
vání emisí z benzínových motorů:
❒třícestný katalyzátor;
❒Lambda sondy;
❒soustava zpětného nasávání par.
S odpojenou svíčkou/svíčkami nenechávejte běžet motor,
a to ani při testování.
Zařízení pro snižování emisí z dieselových motorů:
❒oxidační katalyzátor;
❒soustava pro recirkulaci výfukových plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušných verzí). Zavření
1) Nasaďte uzávěr (i s klíčkem) a otočte jím doprava na
jedno či více zacvaknutí.
2) Otočte klíčkem doprava, vyjměte jej a zavřete víko.
Hermetickým zavřením se může v nádrži zvýšit tlak. Pří-
padný syčivý zvuk při povolení uzávěru je proto zcela nor-
mální.
113
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nepřibližujte se k hrdlu palivové nádrže
s otevřeným ohněm nebo se zapálenou ci-
garetou: nebezpečí požáru. Nepřibližujte
se obličejem příliš k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.

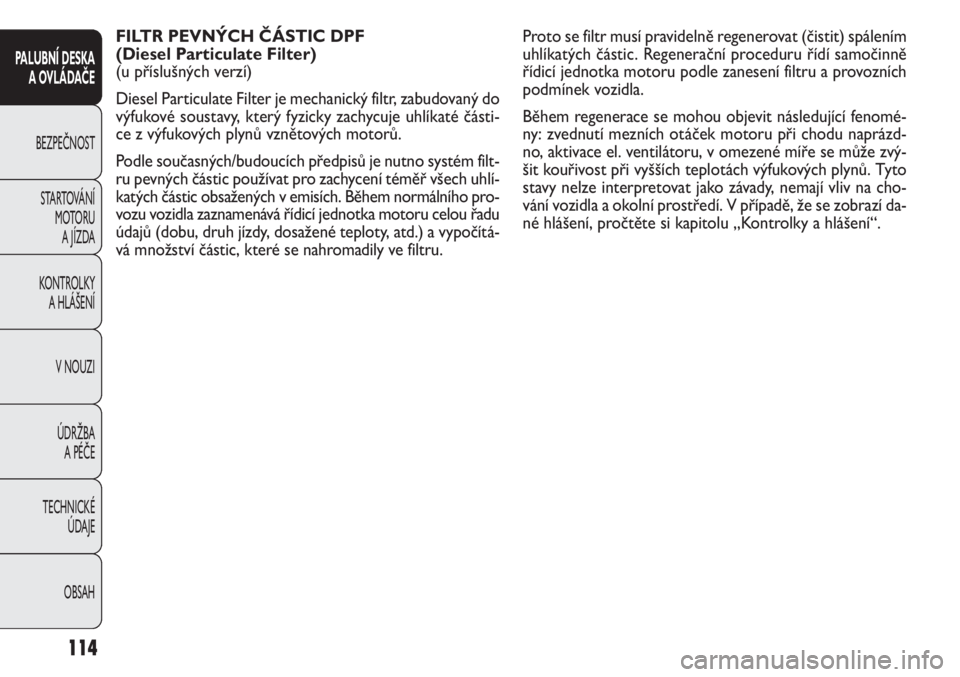

FILTR PEVNÝCH ČÁSTIC DPF
(Diesel Particulate Filter)
(u příslušných verzí)
Diesel Particulate Filter je mechanický filtr, zabudovaný do
výfukové soustavy, který fyzicky zachycuje uhlíkaté části-
ce z výfukových plynů vznětových motorů.
Podle současných/budoucích předpisů je nutno systém filt-
ru pevných částic používat pro zachycení téměř všech uhlí-
katých částic obsažených v emisích. Během normálního pro-
vozu vozidla zaznamenává řídicí jednotka motoru celou řadu
údajů (dobu, druh jízdy, dosažené teploty, atd.) a vypočítá-
vá množství částic, které se nahromadily ve filtru.
114
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Proto se filtr musí pravidelně regenerovat (čistit) spálením
uhlíkatých částic. Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení filtru a provozních
podmínek vozidla.
Během regenerace se mohou objevit následující fenomé-
ny: zvednutí mezních otáček motoru při chodu naprázd-
no, aktivace el. ventilátoru, v omezené míře se může zvý-
šit kouřivost při vyšších teplotách výfukových plynů. Tyto
stavy nelze interpretovat jako závady, nemají vliv na cho-
vání vozidla a okolní prostředí. V případě, že se zobrazí da-
né hlášení, pročtěte si kapitolu „Kontrolky a hlášení“.

147
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
TRVALÉ SVÍCENÍ:
NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE (červená)
BLIKÁNÍ:
OPOTŘEBENÝ MOTOROVÝ OLEJ
(pouze verze Multijet s DPF – červená)
Při otočení klíče do polohy MAR se kontrolka ve sdruže-
ném přístroji rozsvítí, ale po nastartování motoru musí
zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje,
kontrolka se trvale rozsvítí a na displeji se současně zo-
brazí příslušná upozornění (pro určité verze).
v
Jestliže se kontrolka vrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte bez
prodlení vozidlo a kontaktuje autorizovaný servis
Fiat .
POZOR
2. Opotřebený motorový olej
(pouze verze Multijet s DPF)
Kontrolka se rozsvítí a bliká, a na displeji se současně zo-
brazí příslušné hlášení, když systém detekuje opotřebení
oleje. V závislosti na verzi může kontrolka blikat následu-
jícími způsoby:
– po dobu 1 minuty každé 2 hodiny;
– ve tříminutových cyklech s intervalem zhasnutí kontrol-
ky na 5 sekund, dokud nebude olej vyměněn.
Po první signalizaci bude kontrolka blikat při každém na-
startování motoru výše uvedeným způsobem, dokud ne-
bude olej vyměněn. Kromě blikání kontrolky se na disple-
ji (u příslušných verzí) zobrazí příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale
signalizaci pro zákazníka, že je při normálním používání vo-
zidla potřebné vyměnit olej.
Upozorňujeme, že se opotřebení motorového oleje ury-
chluje:
– používáním vozidla ve městě, kde dochází nejčastěji
k procesu regenerace filtru pevných částic DPF,
– ježděním s vozidlem na krátké vzdálenosti, které neu-
možňují zahřát motor na provozní teploty,
– opakované přerušení procesu regenerace signalizované
rozsvícením kontrolky DPF.

REZERVA PALIVA
(žlutá)
Při otočení klíče do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout.
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži kles-
ne asi na 8 – 10 litrů.
UPOZORNĚNÍ Blikání kontrolky signalizuje závadu v sou-
stavě. V takovém případě vyhledejte autorizovaný servis
Fiat a nechejte soustavu zkontrolovat.
150
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
PROBÍHÁ REGENERACE FILTRU
PEVNÝCH ČÁSTIC
(pouze verze Multijet s DPF – žlutá)
Při otočení klíče do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout. Svícením
kontrolka signalizuje, že systém DPF musí v regenerač-
ním procesu odstranit zachycené zplodiny (pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru pevných
částic DPF, ale pouze v případě, kdy si jízdní stavy tuto
signalizaci vynutí.
Aby kontrolka zhasla, je nutno s vozidlem jet až do skon-
čení procesu regenerace. Proces regenerace trvá v průměru
15 minut. Optimální podmínky pro dokončení regenerace
je ujetí 60 km/h při otáčkách motoru nad 2000 ot./min.
Rozsvícení kontrolky neznamená závadu vozidla a nemu-
síte tedy vyhledat autorizovaný servis Fiat. Kromě rozsví-
cení kontrolky se na displeji zobrazí příslušné hlášení (pro
příslušné modely/trhy).
h
ç
Rychlost jízdy musí být vždy přizpůsobe-
na dané dopravní situaci, počasí a přísluš-
ným pravidlům silničního provozu. Motor lze vy-
pnout i v případě, že kontrolka filtru pevných
částic DPF svítí; opakované přerušování procesu
regenerace může ale způsobit rychlejší opotřebe-
ní motorového oleje. Z tohoto důvodu doporuču-
jeme před vypnutím motoru postupovat podle vý-
še uvedených pokynů a počkat , až kontrolka
zhasne. Nedoporučujeme dokončovat proces re-
generace filtru DPF se stojícím vozidlem.
POZOR

Závada žhavení
Kontrolka bliká při závadě žhavicí soustavy svíček. Vyhle-
dejte co nejdříve autorizovaný servis Fiat.
U některých verzí se na displeji zobrazí příslušné hlášení.
151
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ŽHAVENÍ (verze Multijet – žlutá)
ZÁVADA ŽHAVENÍ (verze Multijet)
(žlutá)
Žhavení
Při otočení klíče do polohy MAR se kontrolka na přístro-
jové desce rozsvítí, zhasne, jakmile se svíčky nažhaví na da-
nou teplotu. Motor nastartujte hned po zhasnutí kontrolky.
UPOZORNĚNÍ Při vyšší teplotě vnějšího prostředí se mů-
že kontrolka rozsvítit na téměř nepostřehnutelný okamžik.
m
VÝSKYT VODY V PALIVOVÉM FILTRU
(verze Multijet)
(žlutá)
Při otočení klíče do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout.
Kontrolka
cse rozsvítí, když systém detekuje vodu v pa-
livovém filtru. U některých verzí se na displeji zobrazí pří-
slušné hlášení.
c
Voda v palivovém okruhu může vážně po-
škodit vstřikovací soustavu a způsobit ne-
pravidelný chod motoru. Pokud se rozsvítí
kontrolka
c(u některých verzí spolu s upozorněním
na displeji), vyhledejte co nejdříve autorizovaný ser-
vis Fiat , kde Vám filtr odvodní. Pokud se tato sig-
nalizace projeví bezprostředně po načerpání paliva,
je možné, že se voda dostala do nádrže při čerpání
paliva.

193
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
Tisíce kilometrů 30 60 90 120 150 180
Kontrola rozvodového řemene
Výměna zapalovacích svíček
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna ozubeného rozvodového řemene (*)
Výměna vložky vzduchového filtru
Kontrola a případné doplnění kapalin (spojkové/brzdové kapaliny,
hydraulické kapaliny, kapaliny do ostřikovačů, elektrolytu, chladicí
kapaliny motoru, atd.)
Kontrola řídicích systémů motoru
(přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna motorového oleje a olejového filtru
(jinak po 24 měsících) (**)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsících)
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla (chladné pod-
nebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat mo-
torový olej a filtr každých 12 měsíců.

195
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla (chladné pod-
nebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
Tisíce kilometrů30 60 90 120 150 180
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna rozvodového řemene (*)
(verze 1.6 Multijet)
Výměna palivového filtru
Výměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru
(anebo každých 24 měsíců)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsících)
