OBSŁUGA PASÓW BEZPIECZEŃSTWA
Dla właściwej obsługi pasów bezpieczeństwa, przestrzegać
skrupulatnie następujące ostrze\benia:
❒u\bywać zawsze pasów z taśmą dobrze rozciągniętą, nie
poskręcaną; upewnić się czy taśma pasa wysuwa się
swobodnie bez blokowania;
❒po zderzeniu samochodu o określonej energii wymie-
nić pas bezpieczeństwa, nawet je\beli pozornie wydaje
się nieuszkodzony Wymienić tak\be pas w przypadku
aktywacji napinacza pasa bezpieczeństwa;
❒aby oczyścić pasy, nale\by umyć je ręcznie wodą i neu-
tralnym mydłem, wypłukać i pozostawić w cieniu do
wyschnięcia. Nie stosować mocnych detergentów wy-
bielających lub barwiących oraz jakichkolwiek substan-
cji chemicznych, które mogłyby osłabić włókno pasa;
❒unikać zamoczenia zwijaczy pasów bezpieczeństwa: ich
poprawne działanie jest gwarantowane tylko wtedy, gdy
są nie dostała się do nich woda;
❒wymienić pas je\beli posiada oznaki zniszczenia lub prze-
cięcia.
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Jeżeli pas bezpieczeństwa został mocna
przeciążony np. podczas wypadku, powi-
nien być całkowicie wymieniony razem z moco-
waniami, śrubami mocującymi oraz z napinaczem
pasa; nawet jeżeli pozornie wydaje się nieuszko-
dzony, ponieważ stracił swoje własności wytrzy-
małościowe.
UWAGABEZPIECZNE PRZEWOŻENIE
DZIECI
Aby zwiększyć ochronę w razie zderzenia wszyscy pasa-
\berowie powinni podró\bować siedząc i stosować odpo-
wiednie systemy ochronne.
Szczególnie dotyczy to dzieci.
Dla ich bezpieczeństwa są obowiązujące przepisy, zgod-
nie z dyrektywą 2003/20/CE, we wszystkich krajach człon-
kowskich Unii Europejskiej.
Dzieci w porównaniu do dorosłych, posiadają głowę pro-
porcjonalnie większą i cię\bszą w stosunku do reszty ciała,
natomiast mięśnie i struktura kości nie jest dostatecznie
rozwinięta. Dlatego konieczne jest, aby były prawidłowo
przytrzymywane w przypadku zderzenia, systemami inny-
mi ni\b pasy bezpieczeństwa jak dla dorosłych.
W rezultacie poszukiwań nad zwiększeniem bezpieczeń-
stwa dzieci opracowano Regulamin Europejski ECE-R44,
który poza tym \be zobowiązuje do ich stosowania, dzieli
systemy na pięć grup:
Grupa 0+ do 10 kg masy
Grupa 0+ do 13 kg masy
Grupa 1 9–18 kg masy
Grupa 2 15–25 kg masy
Grupa 3 22–36 kg masy
Jak widać jest częściowe nakładanie się grup na siebie,
w rzeczywistości w sprzeda\by dostępne są urządzenia, któ-
re pokrywają więcej ni\b jedną grupę wagową.

121
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
POWAŻNE NIEBEZPIECZEŃSTWO Nieumieszczać fotelika dla dziecka zwrócone-
go przeciwnie do kierunku jazdy na siedze-
niu przednim jeżeli poduszka powietrzna
przednia po stronie pasażera jest aktywna.
Aktywacja poduszki powietrznej w przypadku zde-
rzenia może spowodować śmiertelne obrażenia
przewożonego dziecka. Zaleca się zawsze przewo-
zić dziecko na tylnym siedzeniu, gdyż jest to poło-
żenie najbardziej chronione w przypadku zderze-
nia. Pomimo wszystko fotelik dla dziecka nie
powinien być absolutnie montowany na siedzeniu
przednim w samochodach wyposażonych w po-
duszkę powietrzną po stronie pasażera, która na-
pełniając się, może spowodować ciężkie obrażenia
a nawet śmierć dziecka, niezależnie od energii zde-
rzenia, która spowodowała jej uruchomienie. W ra-
zie konieczności, dziecko może być umieszczone na
siedzeniu przednim w samochodzie posiadającym
wyłącznik poduszki powietrznej po stronie pasa-
żera. W tym przypadku jest absolutnie konieczne
sprawdzenie, za pomocą odpowiedniej lampki
sygnalizacyjnej “w zestawie wskaźników, jej dez-
aktywację (patrz „Przednia poduszka powietrzna
pasażera” w rozdziale „Przednie poduszki po-
wietrzne”). Ponadto siedzenie pasażera powinno
być przesunięte całkowicie do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem z de-
ską rozdzielczą.
UWAGAWszystkie urządzenia zabezpieczające powinny posiadać
dane homologacyjne i znak kontroli na tabliczce przymo-
cowanej na stałe do fotelika, której nie wolno absolutnie
usuwać.
Dzieci o wzroście powy\bej 1,50 m, z punktu widzenia sys-
temu ochrony mo\bna traktować jak osoby dorosłe i sto-
sować normalne pasy bezpieczeństwa.
W Lineaccessori Fiata dostępne są foteliki dla dzieci, prze-
znaczone dla ka\bdej grupy wagowej. Zaleca się je stoso-
wać, poniewa\b zaprojektowane zostały specjalnie dla sa-
mochodów Fiata.

124
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

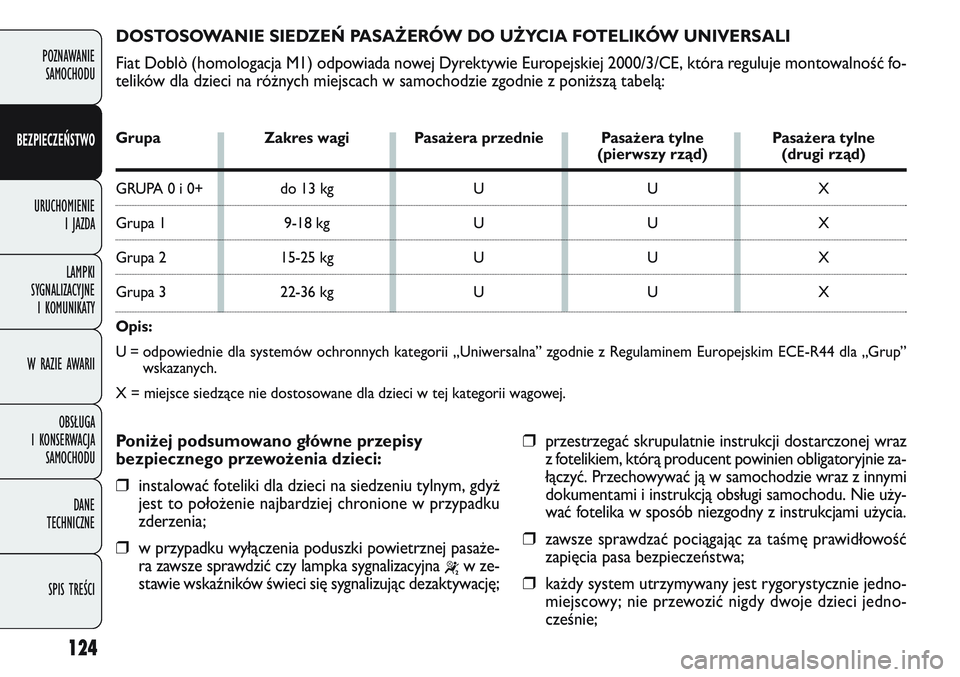

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIVERSALI

Fiat Doblò (homologacja M1) odpowiada nowej Dyrektywie Europejskiej 2000/3/CE, która reguluje montowalność fo-
telików dla dzieci na ró\bnych miejscach w samochodzie zgodnie z poni\bszą tabelą:
Poniżej podsumowano główne przepisy
bezpiecznego przewożenia dzieci:
❒instalować foteliki dla dzieci na siedzeniu tylnym, gdy\b
jest to poło\benie najbardziej chronione w przypadku
zderzenia;
❒w przypadku wyłączenia poduszki powietrznej pasa\be-
ra zawsze sprawdzić czy lampka sygnalizacyjna
“w ze-
stawie wskaźników świeci się sygnalizując dezaktywację;
❒przestrzegać skrupulatnie instrukcji dostarczonej wraz
z fotelikiem, którą producent powinien obligatoryjnie za-
łączyć. Przechowywać ją w samochodzie wraz z innymi
dokumentami i instrukcją obsługi samochodu. Nie u\by-
wać fotelika w sposób niezgodny z instrukcjami u\bycia.
❒zawsze sprawdzać pociągając za taśmę prawidłowość
zapięcia pasa bezpieczeństwa;
❒ka\bdy system utrzymywany jest rygorystycznie jedno-
miejscowy; nie przewozić nigdy dwoje dzieci jedno-
cześnie;
Grupa Zakres wagi Pasażera przednie Pasażera tylne Pasażera tylne(pierwszy rząd) (drugi rząd)
GRUPA 0 i 0+ do 13 kg UUX
Grupa 19-18 kg UUX
Grupa 215-25 kg UUX
Grupa 322-36 kg UUX
Opis:
U = odpowiednie dla systemów ochronnych kategorii „Uniwersalna” zgodnie z Regulaminem Europejskim ECE-R44 dla „Grup” wskazanych.
X = miejsce siedzące nie dostosowane dla dzieci w tej kategorii wagowej.

128
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
PRZEDNIE PODUSZKI AIR BAG
Samochód wyposa\bony jest w przednie poduszki po-
wietrzne dla kierowcy i dla wersji/rynku, gdzie przewi-
dziano, w przednie poduszki powietrzne pasa\bera.
PRZEDNIE PODUSZKI AIR BAG
Poduszki powietrzne przednie kierowcy/pasa\bera (dla wer-
sji/rynków, gdzie przewidziano) chronią siedzących na miej-
scach przednich w przypadku zderzeń czołowych o du\bej-
średniej energii zderzenia, oddzielając poduszką siedzących
od kierownicy i od deski rozdzielczej.
Brak uruchomienia poduszek powietrznych w innych ty-
pach zderzeń (boczne, tylne, wywrócenie się samochodu
itp.) nie oznacza nieprawidłowego działania systemu.
W przypadku zderzenia czołowego centralka elektronicz-
na uaktywnia, gdy jest to konieczne, napełnianie poduszek.
Poduszki napełnią się natychmiast, stanowiąc ochronę po-
między siedzącymi z przodu a elementami mogącymi spo-
wodować powa\bne obra\benia; natychmiast potem poduszki
się opró\bniają.
Przednie poduszki powietrzne po stronie kierowcy (dla wer-
sji/rynku, gdzie przewidziano) nie zastępują, lecz uzupełnią
u\bycie pasów bezpieczeństwa, które zalecamy zawsze
zapiąć, jak przewidują przepisy w Europie i w większości
krajów poza Europą.
W przypadku zderzenia samochodu osoba, która nie za-
pięła pasa bezpieczeństwa, mo\be uderzyć o poduszkę
w fazie jej otwierania. W tej sytuacji ochrona oferowana
przez poduszkę powietrzną jest du\bo mniejsza. Poduszki powietrzne przednie mogą nie uaktywnić się
w następujących przypadkach:❒zderzenia czołowego z przedmiotami łatwo deformo-
wanymi, nie obejmujące powierzchni przedniej samo-
chodu (np. uderzenie błotnikiem o barierę ochronną);
❒wjechanie samochodu pod inny pojazd lub pod barie-
ry ochronne (np. pod cię\barówki lub pod bariery
ochronne na autostradzie);
w takich przypadkach jedynym zabezpieczeniem są pasy
bezpieczeństwa, a uruchomienie poduszek byłoby w kon-
sekwencji bezu\byteczne. Brak aktywacji poduszek w tych
przypadkach nie oznacza uszkodzenia systemu.
Nie naklejać taśm samoprzylepnych lub
innych przedmiotów na kierownicę, deskę
rozdzielczą w strefie poduszki powietrznej po stro-
nie pasażera i na siedzenia. Nie umieszczać przed-
miotów na desce rozdzielczej po stronie pasażera
( jak np. telefonów komórkowych) gdyż mogą utrud-
nić prawidłowe rozłożenie się poduszki powietrznej
pasażera a ponadto spowodować poważne obraże-
nia siedzących w samochodzie.
UWAGA
Poduszki powietrzne przednie po stronie kierowcy i pa-
sa\bera zaprojektowane są i wyregulowane dla zwiększe-
nia ochrony siedzącym na miejscach przednich, którzy za-
pną pasy bezpieczeństwa.
Objętość w momencie maksymalnego napełnienia wypeł-
nia większą część przestrzeni pomiędzy kierownicą i kie-
rowcą i pomiędzy deską rozdzielczą i pasa\berem.

130
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
DEZAKTYWACJA RĘCZNA PODUSZKI
POWIETRZNEJ PRZEDNIEJ PO STRONIE
PASAŻERA I BOCZNEJ CHRONIĄCEJ
KLATKĘ PIERSIOWĄ/GŁOWĘ (Side Bag)
(dla wersji/rynku, gdzie przewidziano)
W wersji Doblò M1, gdy jest to absolutnie konieczne prze-
wo\benia dziecka na siedzeniu przednim, jest mo\bliwa dez-
aktywacja przednich poduszek powietrznych po stronie
pasa\bera i bocznej chroniącej klatkę piersiową/głowę
(Side Bag) (dla wersji/rynku, gdzie przewidziano).
Lampka sygnalizacyjna
“w zestawie wskaźników będzie
się świecić a\b do reaktywacji przedniej poduszki po-
wietrznej po stronie pasa\bera i bocznej poduszki chro-
niącej klatkę piersiową/głowę (Side Bag) (dla wersji/rynku,
gdzie przewidziano).
W wersji Doblò Cargo z siedzeniem pasa\bera składanym
w stolik i przegrodą dzieloną obrotową lub kratką, ko-
nieczna jest dezaktywacja przedniej poduszki powietrznej
pasa\bera i bocznej chroniącej klatkę piersiową/głowę (side
bag) (dla wersji/rynku, gdzie przewidziano) je\beli jest ła-
dunek na siedzeniu.
Aby dezaktywować ręcznie poduszki powietrzne po stro-
nie pasa\bera przednią i boczną chroniącą klatkę piersio-
wą/głowę (Side Bag) (dla wersji/rynku, gdzie przewidzia-
no patrz „Poznawanie samochodu”, w rozdziale „Wy-
świetlacz cyfrowy” i „Wyświetlacz wielofunkcyjny”.
BOCZNE PODUSZKI
POWIETRZNE (Side Bag)
(dla wersji/rynków, gdzie przewidziano)
Niektóre wersje samochodu mogą być wyposa\bone
w przednie boczne poduszki powietrzne chroniące klatkę
piersiową/głowę (Side Bag przednie) kierowcy i pasa\bera.
Poduszki powietrzne boczne chronią siedzących w przy-
padku zderzeń bocznych o średniej-du\bej energii, oddzie-
lając poduszką siedzących od elementów konstrukcyjnych
bocznych samochodu.
Brak uruchomienia poduszek powietrznych bocznych o in-
nym charakterze zderzenia (przednie, tylne, wywrócenie
się samochodu itp.) nie oznacza nieprawidłowego działania
systemu.
W przypadku zderzenia bocznego centralka elektroniczna
uaktywnia, gdy jest to konieczne, napełnianie poduszek.
Poduszki napełnią się natychmiast, stanowiąc ochronę po-
między siedzącymi a elementami mogącymi spowodować
powa\bne obra\benia; natychmiast potem poduszki się
opró\bniają.
Boczne poduszki powietrzne nie zastępują, lecz uzupełnią
u\bycie pasów bezpieczeństwa, które zalecamy zawsze za-
pinać, jak przewidują przepisy w Europie i w większości
krajów poza Europą.
Dlatego zawsze konieczne jest u\bycie pasów bezpieczeń-
stwa, które w razie zderzenia bocznego zapewniają pra-
widłową pozycję siedzącego, zapobiegając przesunięciu się
w przypadku nawet bardzo silnego zderzenia.

131
OSTRZEŻENIE Aby uzyskać najlepsze zabezpieczenie
przez system w przypadku zderzenia bocznego, nale\by mieć
poprawną pozycję na siedzeniu, umo\bliwiając w ten spo-
sób prawidłowe rozło\benie się poduszki Side bag.
OSTRZEŻENIE Nie myć siedzeń wodą lub parą pod ci-
śnieniem (ręcznie lub w myjniach automatycznych siedzeń).
OSTRZEŻENIA OGÓLNE
Aktywacja poduszek powietrznych przednich i/lub bocz-
nych (gdzie przewidziano), jest tak\be mo\bliwa, gdy samo-
chód zostanie mocno uderzony w strefie spodu nadwo-
zia jak na przykład gwałtowne uderzenie o schody, chod-
niki, nasypy ziemi lub wyrwy w drodze.
Podczas uruchomienia poduszek powietrznych uwalnia się
niewielka ilość pyłu. Dym ten nie jest szkodliwy i nie ozna-
cza początku po\baru; ponadto powierzchnia rozło\bonej po-
duszki powietrznej i wnętrze samochodu mo\be zostać po-
kryte pyłem: W tym przypadku nale\by natychmiast prze-
myć te miejsca neutralnym mydłem i wodą.
W przypadku kolizji w której uruchomiły się jakiekolwiek
urządzenia bezpieczeństwa, zwrócić się do ASO Fiata aby
je wymienić i zweryfikować integralność instalacji.
Wszystkie czynności kontrolne, naprawy lub wymiany do-
tyczące air bag powinny być wykonane w ASO Fiat.
BOCZNE PODUSZKI POWIETRZNE
(Side Bag) rys. 125
(dla wersji/rynków, gdzie przewidziano)
Składa się z poduszki, napełniającej się natychmiast, umiesz-
czonej w oparciu siedzenia przedniego i ma na celu za-
bezpieczenie klatki piersiowej i głowy pasa\berów w przy-
padku zderzenia bocznego o średnio-wysokiej energii.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0026mrys. 125

137
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Aby poprawnie zmienić bieg, wcisnąć do
oporu pedał sprzęgła. Tak więc na podło-
dze pod pedałami nie mogą znajdować się prze-
szkody: upewnić się, czy ewentualne dywaniki są
dobrze rozciągnięte i nie przeszkadzają przy na-
ciskaniu na pedały.
UWAGA
Nie jechać z ręką opartą na dźwigni zmia-
ny biegów, ponieważ nawet lekki nacisk
przy długiej jeździe może spowodować zu-
życie wewnętrznych elementów skrzyni biegów.
Używanie pedału sprzęgła musi być ograniczone
wyłącznie dla zmiany biegów. Nie jechać z nogą
opartą o pedał sprzęgła, nawet bardzo lekko. Dla
wersji/rynków gdzie przewidziano, elektroniczna
kontrola pedału sprzęgła może interweniować in-
terpretując błędny styl jazdy jako uszkodzenie.
ZUŻYCIE PALIWA
Poni\bej przedstawione są ró\bne sugestie, których prze-
strzeganie ograniczy zu\bycie paliwa i jednocześnie zmniej-
szy zanieczyszczanie środowiska zarówno przez CO
2jak
i innymi zanieczyszczeniami (tlenki azotu, niespalone wę-
glowodory, niewielkie cząsteczki PM itd…).
ZALECENIA PRAKTYCZNE DOTYCZĄCE
ZMNIEJSZENIA ZUŻYCIA PALIWA
I ZANIECZYSZCZENIA ŚRODOWISKA
Stan samochodu
1. Wykonywać obsługęsamochodu oraz kontrole i re-
gulacje przewidziane w „Wykazie czynności przeglądów
okresowych”.
2. Sprawdzać okresowo ciśnienie oponz przerwami nie
większymi ni\b 4 tygodnie. Ciśnienie zbyt niskie powo-
duje wzrost zu\bycia paliwa, poniewa\b zwiększają się
opory toczenia kół. Ponadto w tych warunkach opo-
na zu\bywa się szybciej i powoduje zmniejszenie osią-
gów.
3. U\bywać opon zimowych tylko w porach roku gdy wa-
runki klimatyczne tego wymagają. Powodują wzrost zu-
\bycia paliwa poza tym hałas toczenia.
4. Nie podró\bować w przypadku nadmiernego ob- ciążenia (samochodem przeładowanym): masa samo-
chodu (przede wszystkim w ruchu miejskim) wpływa
bardzo na zu\bycie paliwa i na stabilność samochodu.
