2011 CITROEN C-ZERO ESP

8
Informations pratiques
109

Accès aux fusibles
)Ouvrez le capot (voir chapitre
«Vérifications»). )Déclippez le couvercle et retirez-lecomplètement en le tirant vers vous. )Remplacez le fusible (voir paragraphe correspondant). )Après inter vention, refermez très soigneusement le couvercle pour garantir
l’étanchéité de la boîte à fusibles.
Fusible N°IntensitéFonctions
1110 A
Chargeur embarqué.
12 10 A
In
dicateurs de direction.
1
310 A Avertisseur sonore.
1410 A Feux diurnes.
1515 A
Ventilateur batterie.
1610 A Compresseur de climatisation.
1720 A Feu de croisement droit.
1820 A
Feu de croisement gauche, réglage des projecteurs.
1
910 A
Feu de route droit.
20 10 A
Feu de route gauche.

i !
!
Informations pratiques
110





Remorquage du véhicule
Mode opératoire pour faire remorquer son véhicule avec un dispositif mécanique fixe.


Remorquage de votre
véhicule

L’anneau de remorquage est soudé sur le châssis sous le pare-chocs avant.)
Installez la barre de remorquage. )
Démarrez votre véhicule (témoin «Ready»
allumé).) Mettez le sélecteur de marche en
position N.) Desserrez le frein de stationnement.)
Allumez les feux de détresse de votrevéhicule. )
Faites remorquer votre véhicule sur une
distance maximale de 30 km et sans
dépasser la vitesse de 30 km/h.

Lors d’un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage.
Lors d’un remorquage avec deux roues au sol seulement, utilisez toujours unoutil de levage professionnel.

Le non-respect de ces opérations peut conduire à la détérioration des organesde freinage et du moteur électrique.









Changement d’un
balai d’essuie-vitre
Démontage d’un balai avant
ou arrière
)Soulevez le bras correspondant. )Retirez le balai, en le faisant coulisser versl’extérieur.

Remontage d’un balai avant
ou arrière
)Mettez en place le nouveau balai et fixez-
le. )Rabattez le bras avec précaution.



Remorquage d’un autre
véhicule

Votre véhicule ne peut en aucun cas être utilisé pour remorquer un autre véhicule.

!
Vér if ic ations
116





Compartiment arrière Situé sous le plancher de coffre, ce compartiment vous donne accès au réservoir du liquide de refroidissement.
)Ouvrez le coffre. )Détachez la bande adhésive de maintien du tapis. )Retirez le tapis de coffre.
)
Retirez les quatre vis «papillon». )
Retirez le couvercle de protection. )Vér ifiez le niveau du liquide de refroidissement et faites le complément si nécessaire (voir pages suivantes).

Lors d’interventions dansce compartiment, respectezimpérativement les consignes de sécurité inscrites sur les étiquettes.

9
!
Vér if ic ations
117


























Vér ifi cation des niveaux
Vér ifiez régulièrement tous ces niveaux et faites l’appoint si nécessaire, sauf indication contraire.
En cas de baisse impor tante d’un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.


N’intervenez jamais dans lescompar timents lorsque le témoin «Ready» est allumé ou que votre véhicule est en cours de recharge.
Lors d’interventions dans lescompartiments avant et arrière, faites attention car certaines zones des compartiments peuvent êtreextrêmement chaudes (risque de brûlure) : attendez impérativement aumoins une heure après l’arrêt du moteur ou la fin de la procédure de rechargeavant d’intervenir.

Niveau du liquide de frein
Le niveau de ce liquide doit se situer
entre les repères «MIN» et «MA X».
Sinon, vérifiez l’usure des plaquettes de frein.
Vidange du circuit
Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme auxrecommandations du constructeur et répondre aux normes DOT4 .

Compartiment avant

Niveau du li
quide du circuit
de chauffage

Vidange du circuit
Ce liquide ne nécessite aucun renouvellement.


Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Le niveau de ce liquide doit se situer entre les
repères MINI «L» et MA XI «F».

Niveau du liquide lave-vitre

Complétez le niveau dès que cela est
nécessaire.

Caractéristiques du liquide

Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l’eau.

9
i
Vér if ic ations
119










Contrôles Sauf indication contraire, contrôlez ces éléments conformément au carnet d’entretien.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.

Filtre habitacle

Reportez-vous au carnet d’entretien
pour connaître la périodicité de
remplacement de cet élément.
En fonction de l’environnement (atmosphère poussiéreuse...) et de l’utilisation
du véhicule (conduite urbaine...), changez-le sinécessaire deux fois plus souvent. Un filtre habitacle encrassé peut détériorer lesperformances du système d’air conditionné etgénérer des odeurs indésirables.
L’usure des
freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur cour tes
distances. Il peut être nécessaire de
faire contrôler l’état des freins
, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Plaquettes de freins
N’utilisez que des produitsrecommandés par CITROËNou des produits de qualité et decaractéristiques équivalentes.
Afin d’optimiser le fonctionnementd’organes aussi impor tants que le circuit de freinage, CITROËNsélectionne et propose des produits bien spécifiques.
Frein de stationnement

Une trop grande course du frein destationnement ou la constatation
d’une perte d’efficacité de ce
système impose un réglage mêmeentre deux révisions.
Le contrôle de ce système est à faire effectuer par le réseau CITROËN ou par un atelier qualifié.
État d’usure des disques /
tambours de freins
Pour toute information relative à la vérification de l’état d’usure
des disques / tambours de freins,
consultez le réseau CITROËN ou un
atelier qualifié.

126

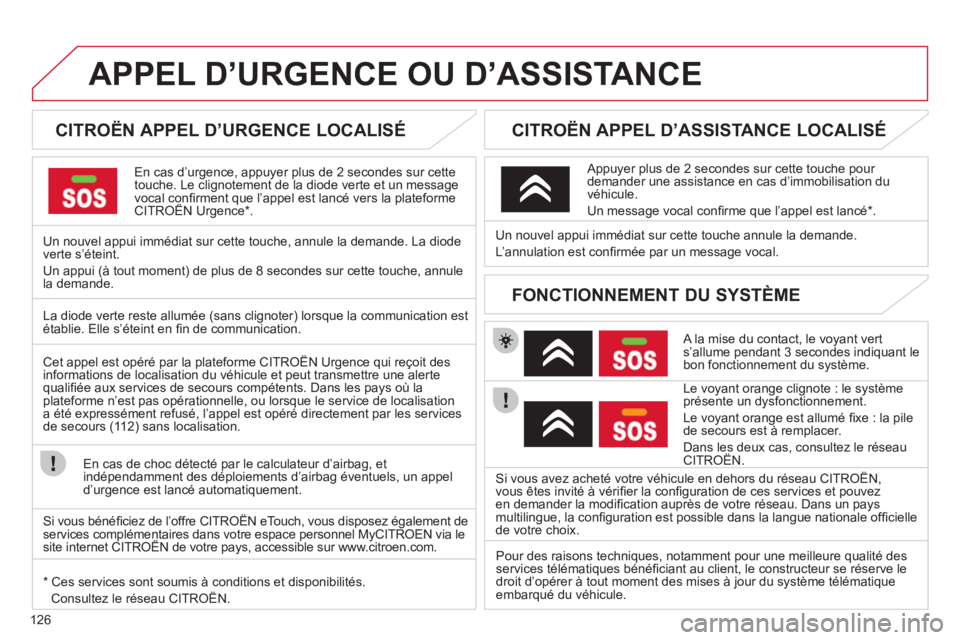

APPEL D’URGENCE OU D’ASSISTANCE







CITROËN APPEL D’URGENCE LOCALISÉ
En cas d’urgence, appuyer plus de 2 secondes sur cette
touche. Le clignotement de la diode verte et un messagevocal confi rment que l’appel est lancé vers la plateforme CITROËN Urgence * .q
Un nouvel appui immédiat sur cette touche, annule la demande. La diode
verte s’éteint.
Un appui
(à tout moment) de plus de 8 secondes sur cette touche, annule la demande.


CITROËN APPEL D’ASSISTANCE LOCALISÉ

A la mise du contact, le voyant verts’allume pendant 3 secondes indiquant le
bon fonctionnement du système.

Le vo
yant orange clignote : le systèmeprésente un dysfonctionnement.
Le voyant orange est allumé
fi xe : la pile
de secours est ‡ remplacer.
Dans les deux cas, consultez le rÈseau CITROÀN. Un nouvel a
ppui immÈdiat sur cette touche annule la demande.
Líannulation est confi rmée par un messa
ge vocal.

Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d’immobilisation duvéhicule.
Un message vocal confi rme que l’appel est lancé * .


FONCTIONNEMENT DU SYSTÈME
La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fi n de communication.
Cet appel est opéré par la plateforme CITRO
ËN Urgence qui reçoit des
informations de localisation du véhicule et peut transmettre une alertequalifi Èe aux services de secours compÈtents. Dans les pays o˘ la
plateforme níest pas opÈrationnelle, ou lorsque le service de localisationa ÈtÈ expressÈment refusÈ, líappel est opÈrÈ directement par les services
de secours (11 2) sans localisation.

En cas de choc dÈtectÈ par le calculateur d
íairbag, et
indÈpendamment des dÈploiements díairbag Èventuels, un appel
díurgence est lancÈ automatiquement.
*
Ces services sont soumis ‡ conditions et disponibilitÈs.
Consultez le rÈseau CITROÀN.Si vous avez achetÈ votre vÈhicule en dehors du rÈseau CITROÀN,
vous Ítes invitÈ ‡ vÈrifi er la confi
guration de ces services et pouvez en demander la modifi cation auprès de votre réseau. Dans un pays
multilingue, la confi guration est possible dans la langue nationale offi ciellede votre choix.

Pour des raisons techni
ques, notamment pour une meilleure qualitÈ desservices tÈlÈmatiques bÈnÈfi ciant au client, le constructeur se réserve le
droit d’opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
Si vous bénéfi ciez de l’offre CITROËN eTouch, vous disposez é
galement de services complémentaires dans votre espace personnel MyCITROEN via lesite internet CITROËN de votre pays, accessible sur www.citroen.com. pppy

1
2
74
5
6
3
8
9
7
01
128
PREMIERS PAS
1. Marche / Arrêt et réglage du volume.
2. E
jection du CD.
3. Sélection de la source :
FM1, FM2, CD, USB, AUX, Streamin
g.
Accepte un appel entrant.
Appui long :


- accès au
journal des appels du téléphoneconnecté,

- ou raccroche un a
ppel si conversation en cours.
4.
Sélection station de radio mémorisée.
Radio : appui lon
g : mémorisation d’unestation.

Hors radio : voir les chapitrescorrespondants.

5. A
ffi chage de la liste des stations captÈes,
des plages ou des rÈpertoires CD/USB.
Appui lon
g : mise ‡ jour de la liste des
stations captÈes.

6. Abandonner l
íopÈration en cours.
Remonter une arborescence
(menu ou rÈpertoire).7. Recherche automatique de la radio de
frÈ
quence infÈrieure / supÈrieure.
SÈlection pla
ge CD, USB prÈcÈdente / suivante.
Navigation dans une liste.
Appui maintenu : avance ou retour rapide.
8. AccËs au menu gÈnÈral.
9. RÈ
glage des options audio :
ambiances sonores, ai
gu, grave, loudness,rÈpartition, balance gauche/droite, balance
avant/arriËre, volume automatique.

11
02
1
2
129
RADIO
Effectuer des pressions successives sur SRC/TEL
et sélectionner la gamme d’onde FM1 ou FM2.

Appu
yer sur une touche pour écouter la
station mémorisée correspondante. Sélectionner la radio souhaitée puis
valider en appuyant sur «OK».






RADIO


Appuyer sur LISTpour affi cher la liste
des stations captÈes, classÈes par ordre
alphabÈtique.
Líenvironnement extÈrieur
(colline, immeuble, tunnel, parking, sous-sol...) peut bloquer la rÈception, y compris en mode de suivi RDS. Ce phÈnomËne est normal dans la propagation des ondes radio et ne traduit en aucune maniËre une dÈfaillance de líautoradio.
E
ffectuer un appui long sur LISTpour construire ou actualiser la liste des
stations, la réception audio se coupe
momentanément.
Effectuer un appui lon
g sur une
touche pour mémoriser la station en cours d’écoute. Le nom de la station
s’affi che et un signal sonore valide la
mémorisation.

Un appui permet de passer à la lettre
suivante (ex. A, B, D, F, G, J, K, ...) ou précédente. GÉRER LA LISTE
MÉMORISER ET SÉLECTIONNER UNE STATION
