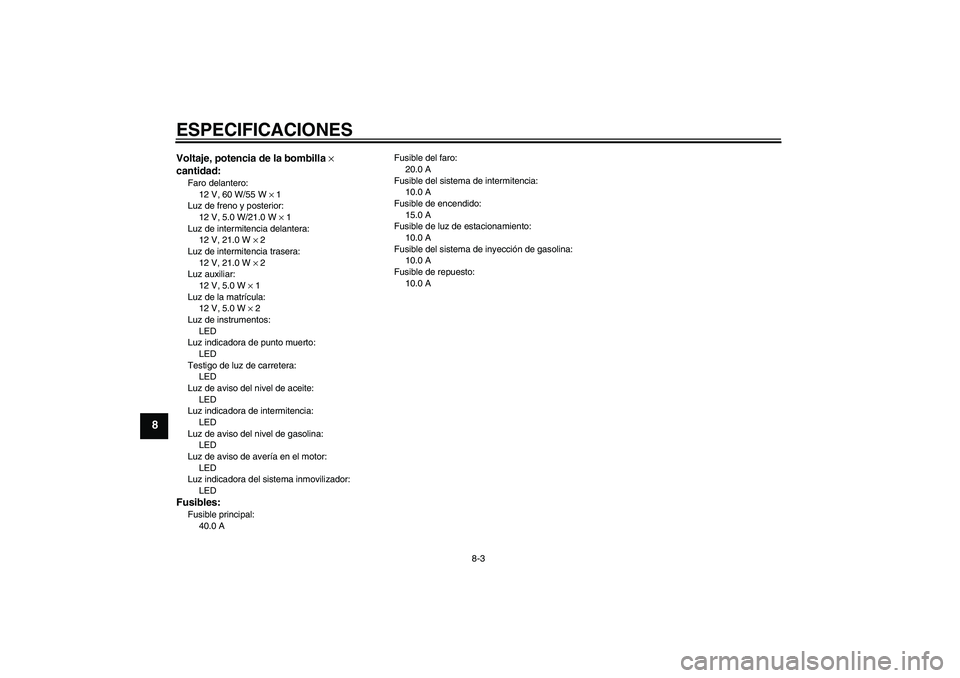

ESPECIFICACIONES
8-3
8
Voltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 2
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
40.0 AFusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
10.0 A
U26PS1S0.book Page 3 Thursday, July 16, 2009 9:24 AM
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26352
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1
U26PS1S0.book Page 1 Thursday, July 16, 2009 9:24 AM
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-14). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
1
U26PS1S0.book Page 2 Thursday, July 16, 2009 9:24 AM
INDEX
AAceite del motor y cartucho del filtro de
aceite .................................................... 6-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-32
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-14BBatería .................................................. 6-25
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-29
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio ..................... 6-28
Bombilla del intermitente, cambio......... 6-30
Bombilla de una luz de posición,
cambio ................................................ 6-32
Bujías, comprobación ............................. 6-8CCaballete lateral.................................... 3-16
Caballete lateral, comprobación y
engrase .............................................. 6-23
Cables, comprobación y engrase ......... 6-21
Cambio ................................................... 5-2
Catalizador ........................................... 3-13
Cojinetes de las ruedas,
comprobación ..................................... 6-25
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-15
Conmutador de la luz de
cruce/carretera ..................................... 3-8
Consumo de gasolina, consejos para
reducirlo................................................ 5-3
Cuadro de identificación de averías ..... 6-34Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-24EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio.............................6-12
Fusibles, cambio ...................................6-27GGasolina ................................................3-12HHolgura de la válvula.............................6-13
Horquilla delantera, comprobación ....... 6-24IIdentificación de averías ....................... 6-33
Indicador multifunción .............................3-5
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ........................... 3-9
Interruptor de intermitencia ..................... 3-8
Interruptor de la bocina ........................... 3-9
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas.............................. 3-8
Interruptores de la luz de freno ............. 6-17
Interruptores del manillar ........................ 3-8
Interruptor principal/Bloqueo de
dirección................................................ 3-2
Interruptor RESET...................................3-9
Interruptor SELECT.................................3-9JJuego de herramientas ........................... 6-1
Juego de la correa de transmisión ........6-20Juego libre de la maneta de embrague,
ajuste .................................................. 6-16
Juego libre de la maneta de freno,
ajuste .................................................. 6-17
Juego libre del cable del acelerador,
comprobación ..................................... 6-13
LLíquido de freno, comprobación ........... 6-18
Líquido de frenos, cambio .................... 6-19
Luz de aviso de avería del motor............ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador......................................... 3-4
Luz indicadora de punto muerto ............. 3-3MManeta de embrague............................ 3-10
Maneta de freno.................................... 3-10
Manetas de freno y embrague,
comprobación y engrase .................... 6-22
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-13
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPanel, desmontaje y montaje ................. 6-8
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-18
Pedal de cambio ................................... 3-10
