Page 25 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12941

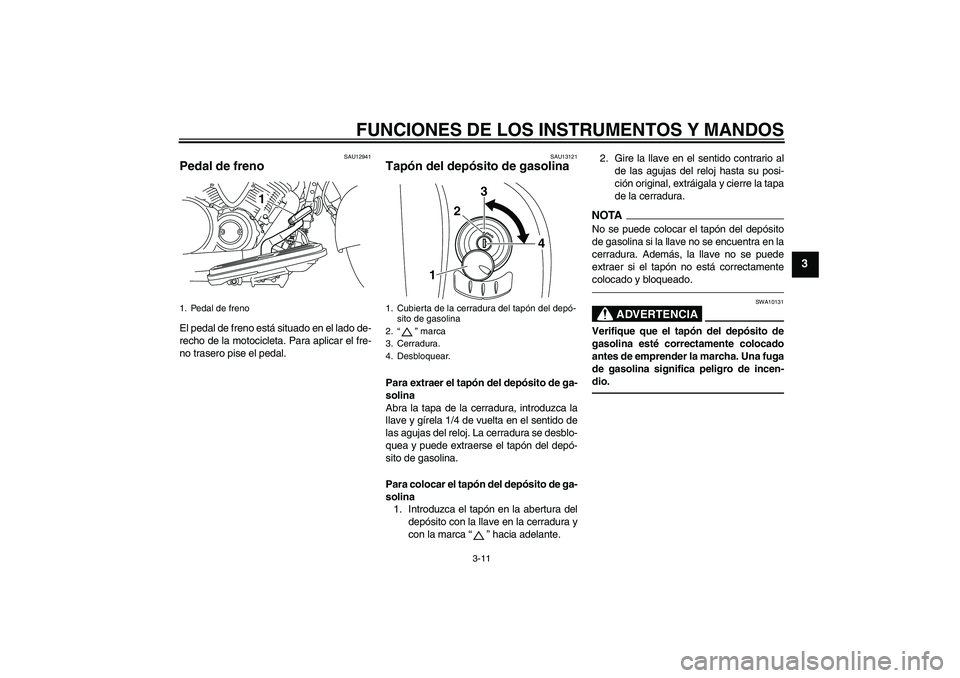

Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13121
Tapón del depósito de gasolina Para extraer el tapón del depósito de ga-
solina
Abra la tapa de la cerradura, introduzca la
llave y gírela 1/4 de vuelta en el sentido de
las agujas del reloj. La cerradura se desblo-
quea y puede extraerse el tapón del depó-
sito de gasolina.
Para colocar el tapón del depósito de ga-
solina
1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con la marca“” hacia adelante.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10131
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incen-
dio.
1. Pedal de freno
1
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2.“” marca
3. Cerradura.
4. Desbloquear.
123
4
U26PS1S0.book Page 11 Thursday, July 16, 2009 9:24 AM
Page 26 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33501
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
1 2
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasoli-
na:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.4 L (0.90 US gal, 0.75 Imp.gal)
U26PS1S0.book Page 12 Thursday, July 16, 2009 9:24 AM
Page 27 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3

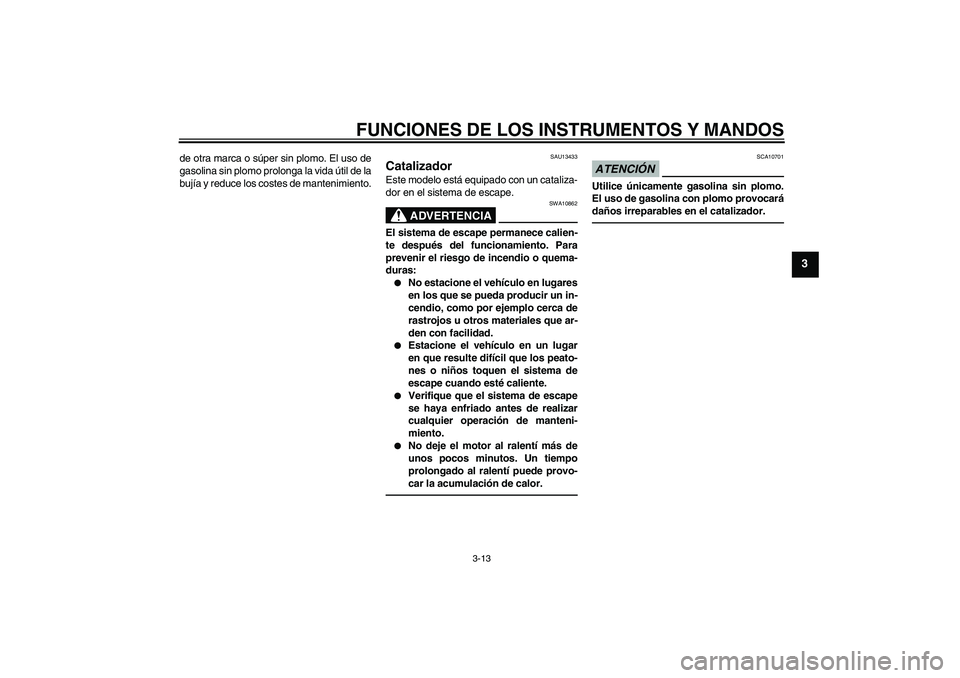

de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU13433
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
U26PS1S0.book Page 13 Thursday, July 16, 2009 9:24 AM
Page 28 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU42750

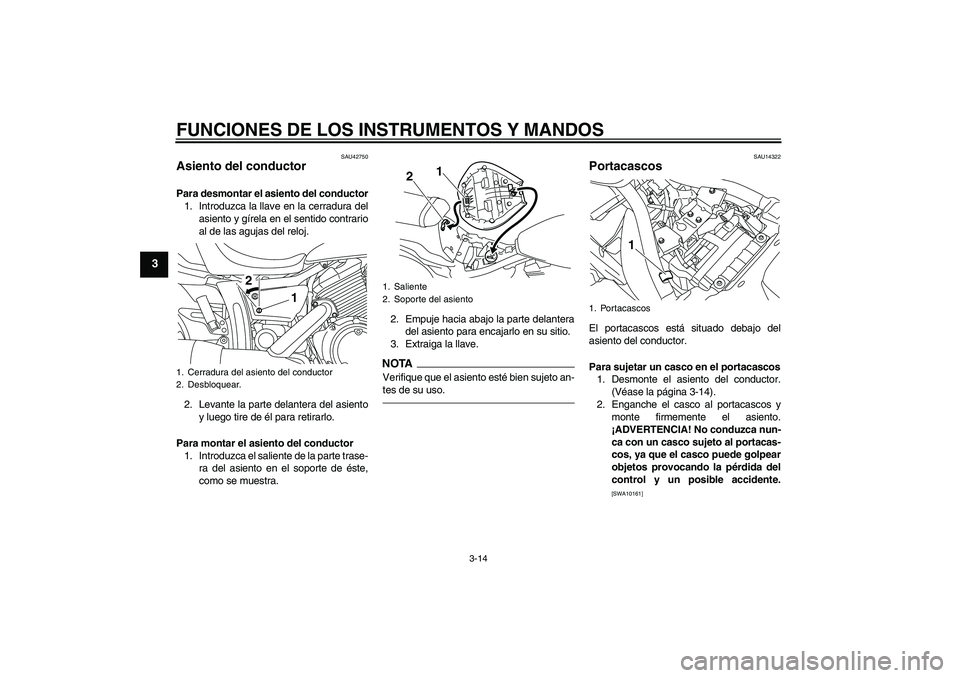

Asiento del conductor Para desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento
y luego tire de él para retirarlo.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte trase-
ra del asiento en el soporte de éste,
como se muestra.2. Empuje hacia abajo la parte delantera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.
SAU14322
Portacascos El portacascos está situado debajo del
asiento del conductor.
Para sujetar un casco en el portacascos
1. Desmonte el asiento del conductor.
(Véase la página 3-14).
2. Enganche el casco al portacascos y
monte firmemente el asiento.
¡ADVERTENCIA! No conduzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco puede golpear
objetos provocando la pérdida del
control y un posible accidente.
[SWA10161]
1. Cerradura del asiento del conductor
2. Desbloquear.
2
1
1. Saliente
2. Soporte del asiento
1
2
1. Portacascos
1
U26PS1S0.book Page 14 Thursday, July 16, 2009 9:24 AM
Page 29 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3

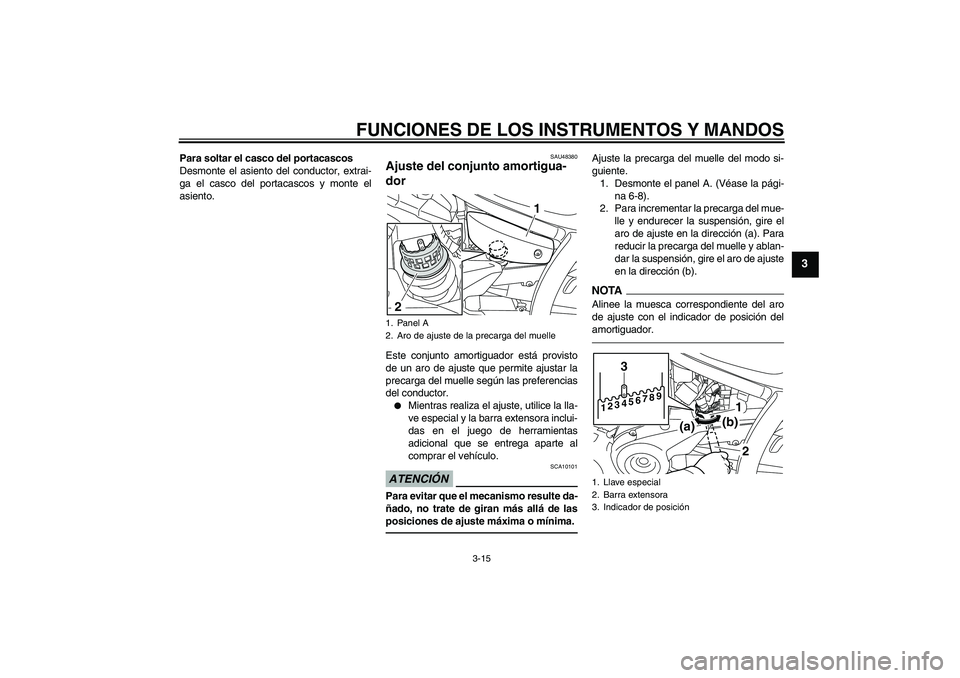

Para soltar el casco del portacascos
Desmonte el asiento del conductor, extrai-
ga el casco del portacascos y monte el
asiento.
SAU48380
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está provisto
de un aro de ajuste que permite ajustar la
precarga del muelle según las preferencias
del conductor.
Mientras realiza el ajuste, utilice la lla-
ve especial y la barra extensora inclui-
das en el juego de herramientas
adicional que se entrega aparte al
comprar el vehículo.
ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
1. Desmonte el panel A. (Véase la pági-
na 6-8).
2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).NOTAAlinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
1. Panel A
2. Aro de ajuste de la precarga del muelle
1
2
1. Llave especial
2. Barra extensora
3. Indicador de posición123456789
1
(a)(b)2
3
U26PS1S0.book Page 15 Thursday, July 16, 2009 9:24 AM
Page 30 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

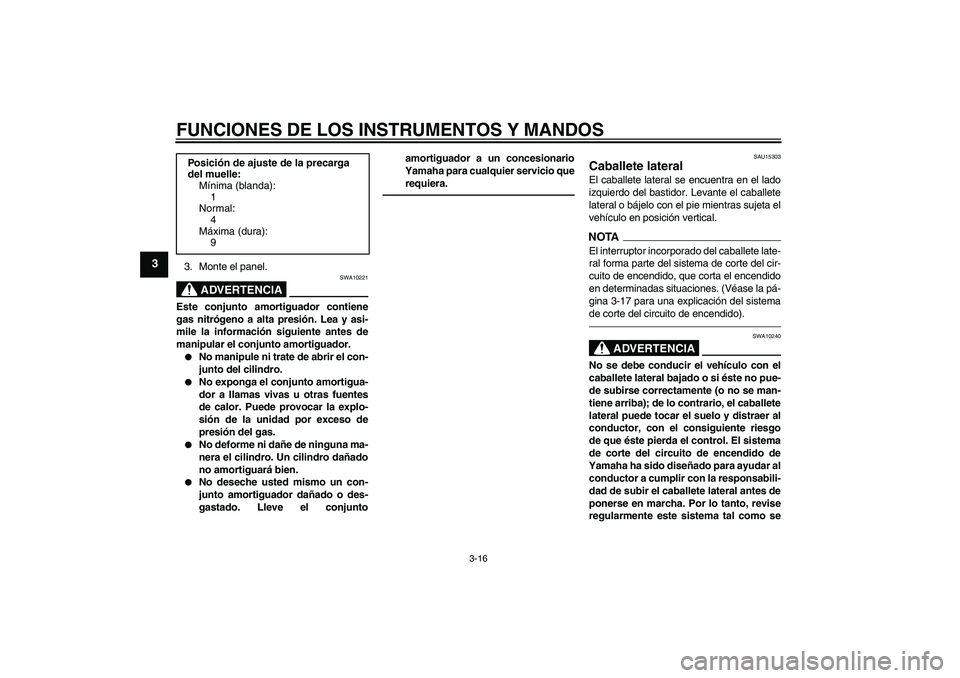

3. Monte el panel.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjuntoamortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU15303
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-17 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
4
Máxima (dura):
9
U26PS1S0.book Page 16 Thursday, July 16, 2009 9:24 AM
Page 31 of 86
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3

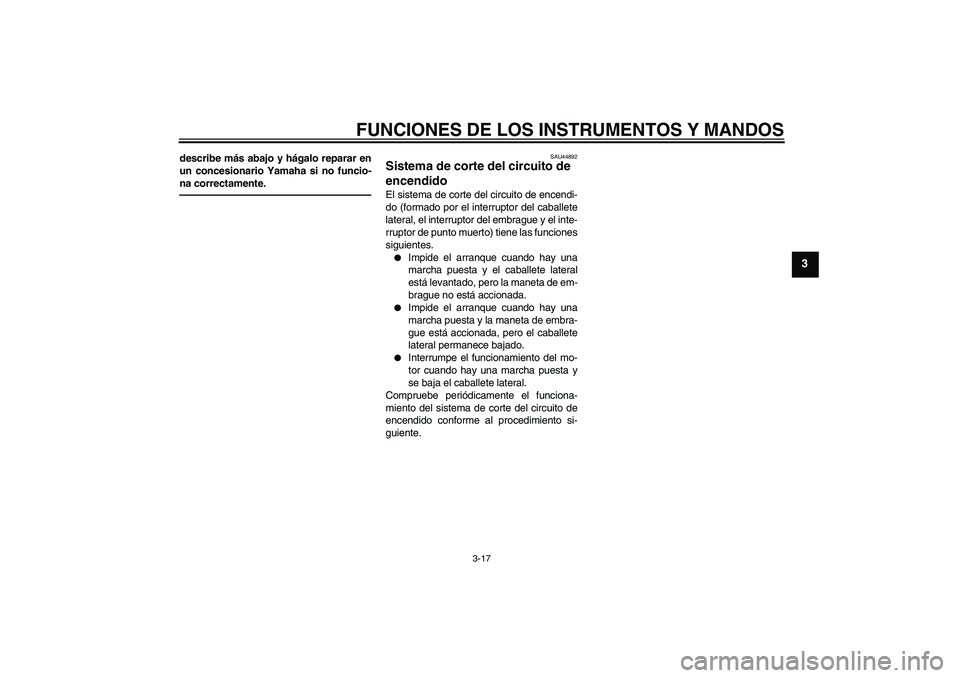

describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU44892
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U26PS1S0.book Page 17 Thursday, July 16, 2009 9:24 AM
Page 32 of 86

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3

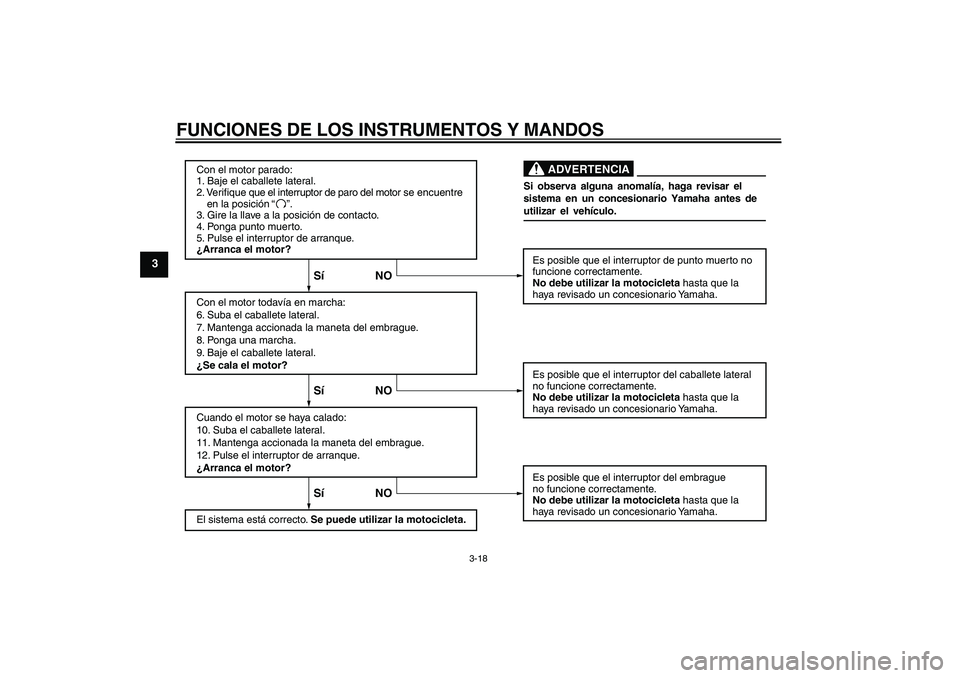

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
U26PS1S0.book Page 18 Thursday, July 16, 2009 9:24 AM
