2010 YAMAHA XVS1300A Betriebsanleitungen (in German)

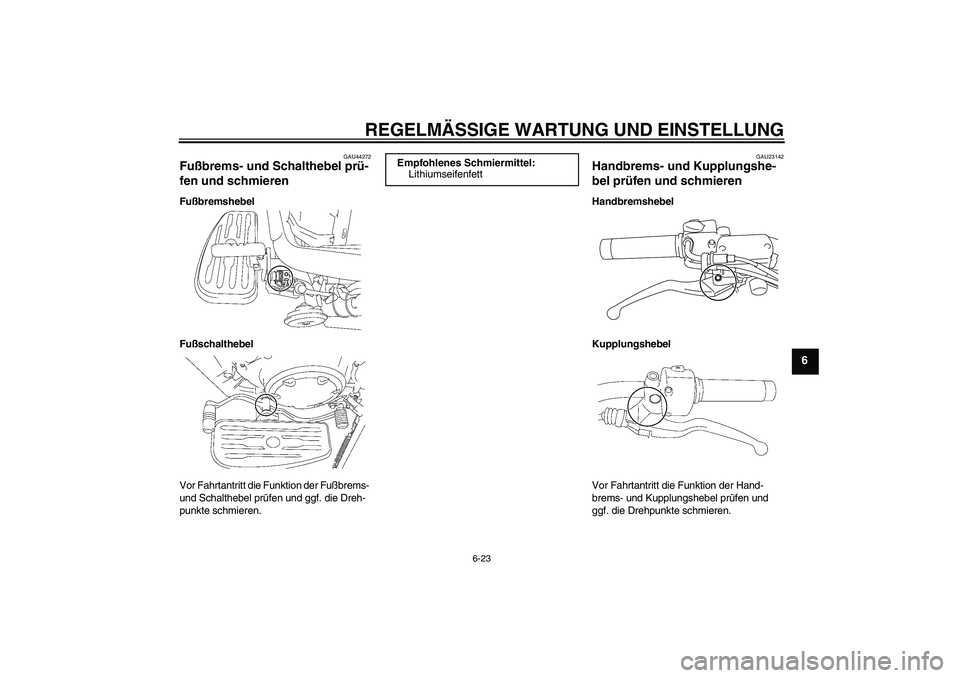

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U11CG3G0.book Page 23 Tuesday, October 27, 2009 6:32 PM

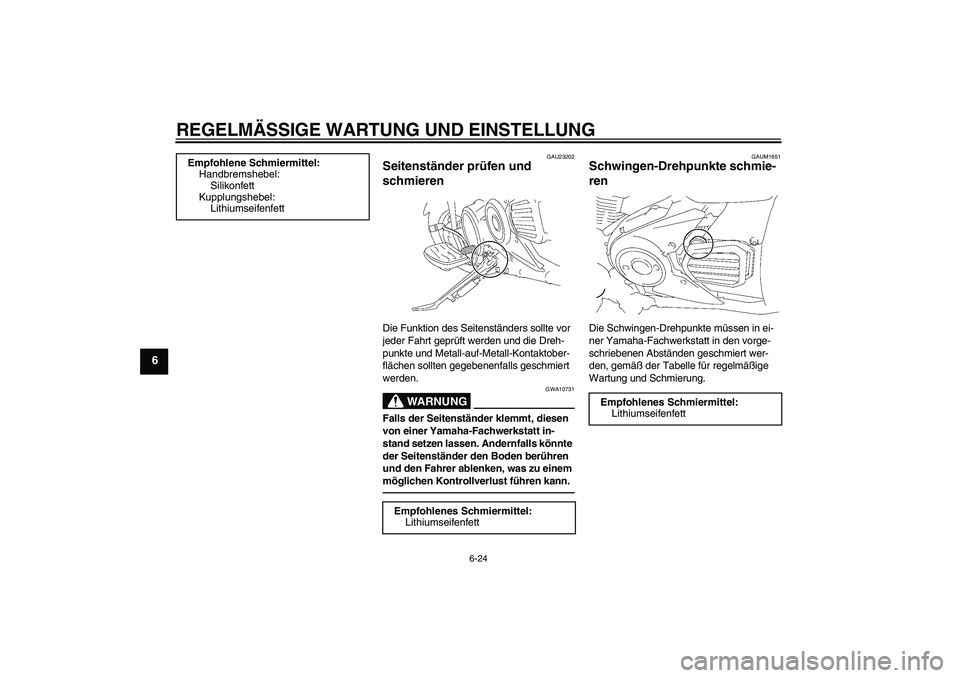

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAUM1651
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung. Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U11CG3G0.book Page 24 Tuesday, October 27, 2009 6:32 PM

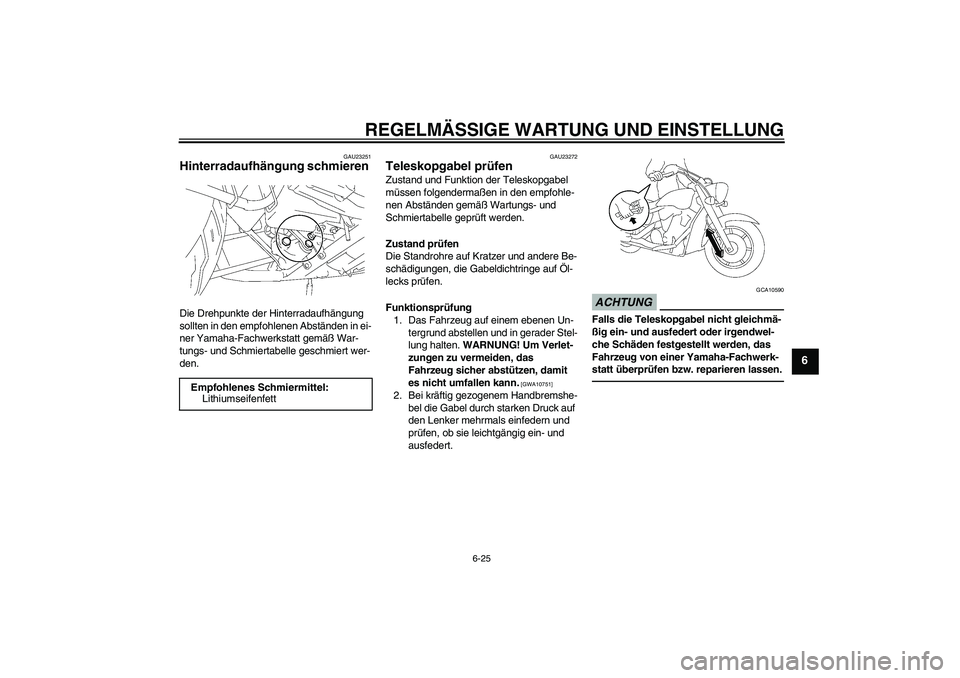

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU23251
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in ei-
ner Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U11CG3G0.book Page 25 Tuesday, October 27, 2009 6:32 PM

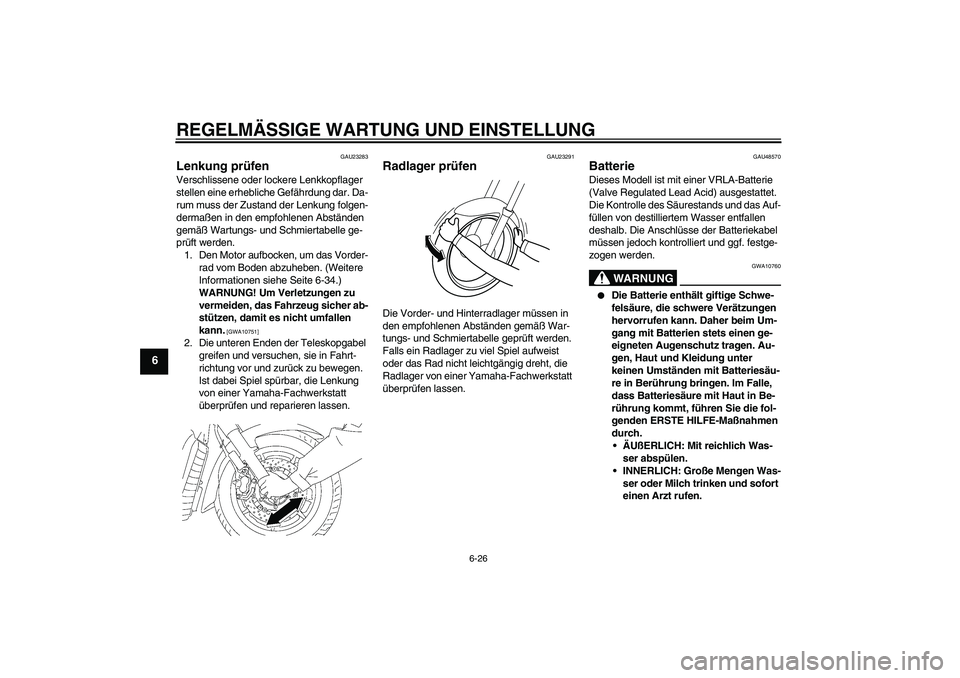

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-34.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU48570
Batterie Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
U11CG3G0.book Page 26 Tuesday, October 27, 2009 6:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
ACHTUNG
GCA10620
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.Batterie zugänglich machen
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-16.)
2. Batterie-Haltegummi aushängen und
dann die Batterie-Abdeckung abneh-
men.3. Den gezeigten Kabelbaum aushaken,
und dann die Ablage für das Bord-
werkzeug mit dem Bordwerkzeug
durch Ziehen nach oben entfernen.Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
1. Batterie-Haltegummi
2. Batterieabdeckung
1. Ablage für das Bordwerkzeug
2. Kabelbaum
2
1
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
2
3
1
U11CG3G0.book Page 27 Tuesday, October 27, 2009 6:32 PM

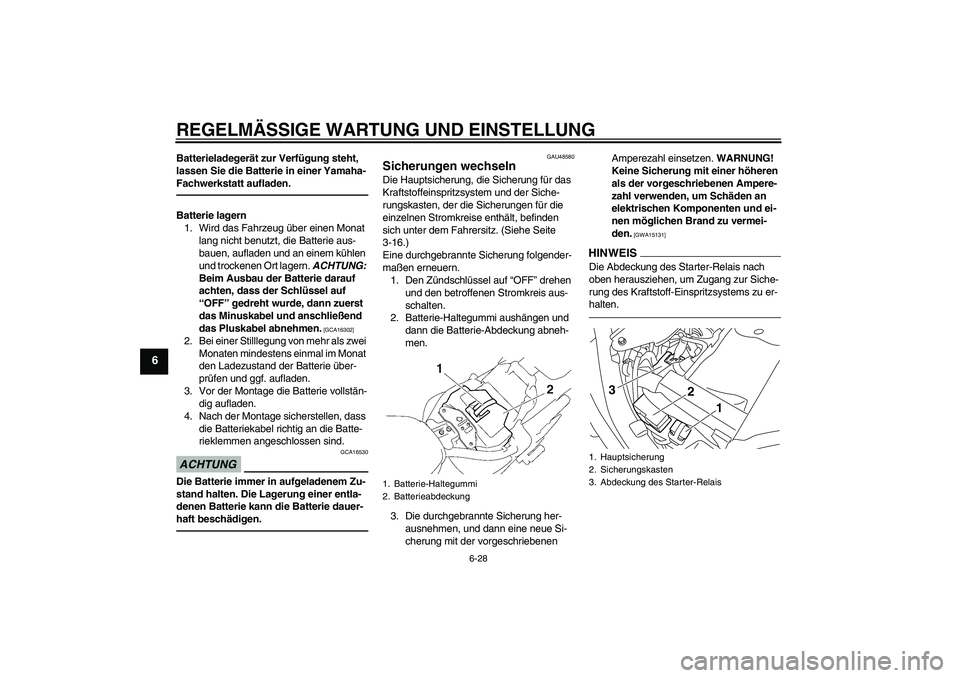

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU48580
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-16.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Batterie-Haltegummi aushängen und
dann die Batterie-Abdeckung abneh-
men.
3. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.
1. Batterie-Haltegummi
2. Batterieabdeckung
1. Hauptsicherung
2. Sicherungskasten
3. Abdeckung des Starter-Relais
1
2
3
U11CG3G0.book Page 28 Tuesday, October 27, 2009 6:32 PM

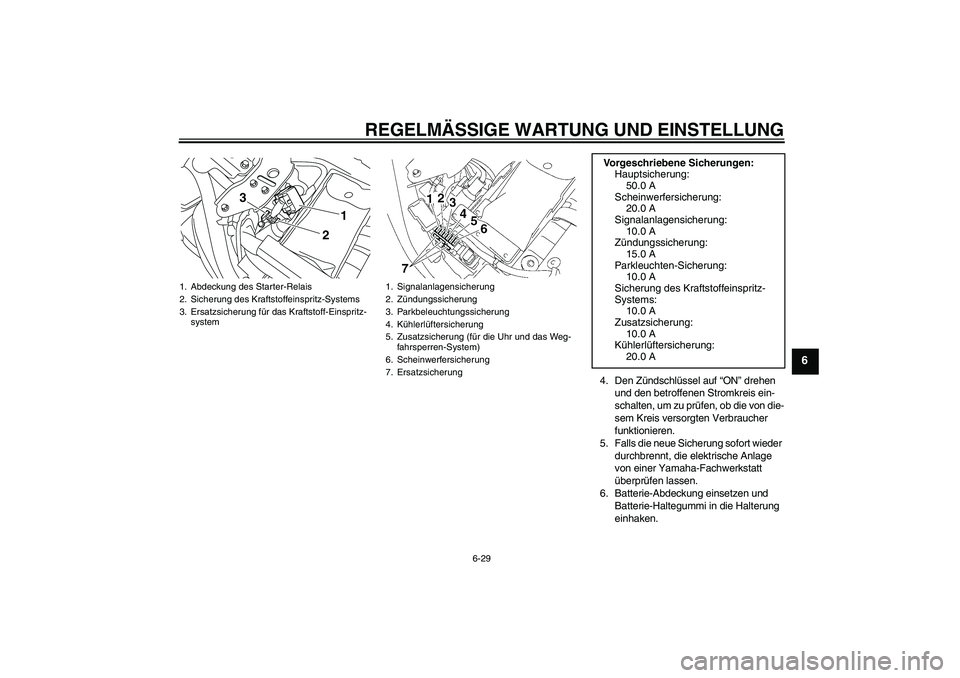

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
4. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
5. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
6. Batterie-Abdeckung einsetzen und
Batterie-Haltegummi in die Halterung
einhaken.
1. Abdeckung des Starter-Relais
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
21 3
1. Signalanlagensicherung
2. Zündungssicherung
3. Parkbeleuchtungssicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
6. Scheinwerfersicherung
7. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Zusatzsicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
U11CG3G0.book Page 29 Tuesday, October 27, 2009 6:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU42892
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Die Abdeckung der Blinkerhalterung
abschrauben.
2. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.3. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
4. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Blinkerhalterung
2. Schraube
1
2
2
1. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
2
U11CG3G0.book Page 30 Tuesday, October 27, 2009 6:32 PM
