FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9
10
Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
veículo.
NOTA:
Se o indicador luminoso piscar lenta-
mente cinco vezes, e depois piscar
duas vezes rápida e repetidamente,
pode tratar-se de um erro causado por
uma interferência do transmissor-res-
pondedor. Se isto acontecer, tente o
seguinte:
1. Utilize a chave de reconfiguração
do código para colocar o motor
em funcionamento.
NOTA:
Certifique-se de que não existem
quaisquer outras chaves do imobiliza-
dor próximas do interruptor principal,
e não guarde mais do que uma chave
deste tipo no mesmo porta-chaves! As
chaves do sistema imobilizador po-
dem provocar interferência, o que po-
derá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o
e tente colocá-lo em funciona-
mento com as chaves normais.
3. Se uma das chaves normais ou
ambas não colocarem o motor
em funcionamento, leve o veículo,
a chave de reconfiguração do có-
digo e as duas chaves normais a
um concessionário Yamaha para
reconfigurar as chaves normais.
Se o indicador luminoso do sistema
imobilizador continuar a piscar, solici-
te a um concessionário Yamaha que
verifique o veículo.
PAU12331
Alarme antifurto (opcional)
Um concessionário Yamaha poderá
equipar este modelo com um alarme
antifurto opcional. Contacte um con-
cessionário Yamaha para obter mais
informações.
XT660Z 01-03 POR 7-04-2008 9:02 Pagina 3-8

1
2
3
4
5
6
7
8
9
10
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
Pneu da frente
Tamanho:
90/90-21M/C 54S
90/90-21M/C 54T
Fabricante/modelo:
METZELER/TOURANCE
FRONT
MICHELIN/SIRAC
Pneu de trás
Tamanho:
130/80-17M/C 65S
130/80-17M/C 65T
Fabricante/modelo:
METZELER/TOURANCE
MICHELIN/SIRAC A
PWA10570
AVISO0
●Solicite a um concessionário
Yamaha que substitua os
pneus excessivamente gastos.
Para além de ser ilegal, utilizar
o motociclo com pneus exces-
sivamente gastos diminui a es-
tabilidade de condução e pode
levar a perda de controlo.
●A tarefa de substituição de to-
das as peças relacionadas com
as rodas e os travões, incluindo
os pneus, deve ser executada
por um concessionário Yama-
ha, que possui os conhecimen-
tos e experiência profissional
necessários.
●Não é recomendável remendar
uma câmara de ar furada. No
entanto, se não for possível
evitar, remende a câmara de ar
muito cuidadosamente e subs-
titua-a assim que possível com
um produto de alta qualidade.
PAU21940
Rodas de raio
Para maximizar o desempenho, durabi-
lidade e funcionamento seguro do seu
motociclo, tenha atenção aos seguintes
pontos relativos às rodas especificadas.
●Antes de cada viagem deverá verifi-
car se os aros das rodas apresentam
fendas, dobras ou deformações e se
os raios apresentam lassidão ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de repa-
ração na roda, por pequena que seja.
Uma roda que esteja deformada ou
rachada deverá ser substituída.
●A roda deve ser equilibrada sem-
pre que o pneu ou a roda sejam
trocados ou substituídos. Uma ro-
da desequilibrada pode resultar
num fraco desempenho, caracte-
rísticas de manuseamento adver-
sas e uma vida reduzida do pneu.
●Após a substituição de um pneu,
conduza a velocidades modera-
das, uma vez que a superfície do
pneu deverá primeiro ser “roda-
da” para que desenvolva as res-
pectivas características óptimas.
XT660Z 04-06 POR 4-04-2008 15:59 Pagina 6-19

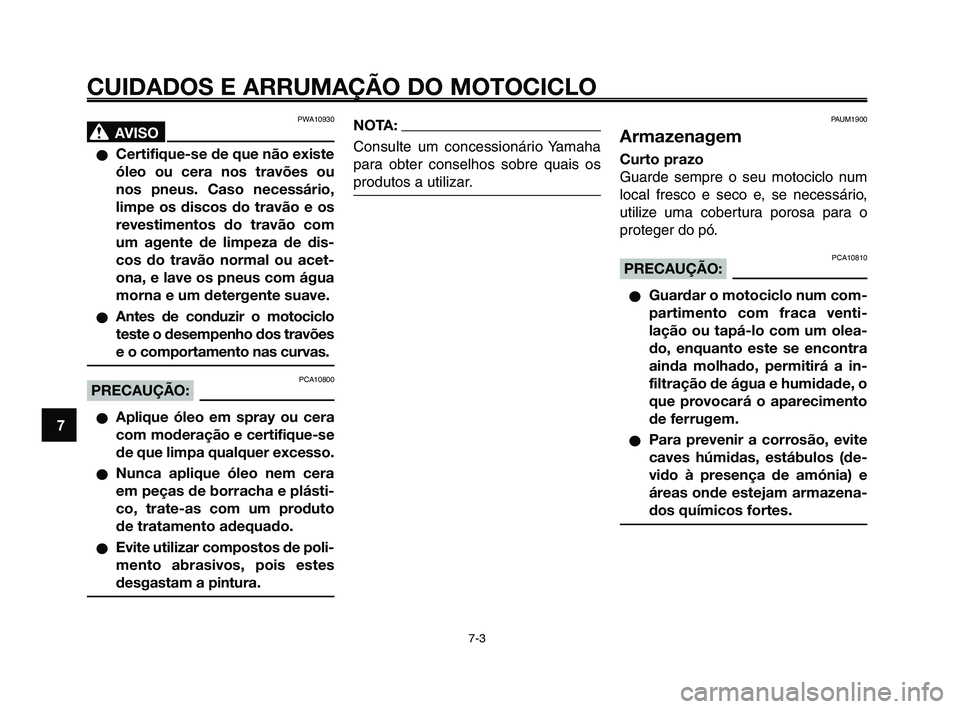

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
1
2
3
4
5
6
7
8
9
10
PWA10930
AVISO0
Certifique-se de que não existe
óleo ou cera nos travões ou
nos pneus. Caso necessário,
limpe os discos do travão e os
revestimentos do travão com
um agente de limpeza de dis-
cos do travão normal ou acet-
ona, e lave os pneus com água
morna e um detergente suave.
Antes de conduzir o motociclo
teste o desempenho dos travões
e o comportamento nas curvas.
PCA10800PRECAUÇÃO:
Aplique óleo em spray ou cera
com moderação e certifique-se
de que limpa qualquer excesso.
Nunca aplique óleo nem cera
em peças de borracha e plásti-
co, trate-as com um produto
de tratamento adequado.
Evite utilizar compostos de poli-
mento abrasivos, pois estes
desgastam a pintura.
NOTA:
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
PAUM1900
Armazenagem
Curto prazo
Guarde sempre o seu motociclo num
local fresco e seco e, se necessário,
utilize uma cobertura porosa para o
proteger do pó.
PCA10810PRECAUÇÃO:
Guardar o motociclo num com-
partimento com fraca venti-
lação ou tapá-lo com um olea-
do, enquanto este se encontra
ainda molhado, permitirá a in-
filtração de água e humidade, o
que provocará o aparecimento
de ferrugem.
Para prevenir a corrosão, evite
caves húmidas, estábulos (de-
vido à presença de amónia) e
áreas onde estejam armazena-
dos químicos fortes.
XT660Z 07-10 POR 7-04-2008 9:05 Pagina 4

ESPECIFICAÇÕES
8-1
1
2
3
4
5
6
7
8
9
10
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou superior
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
2,50 L (2,64 US qt) (2,19 Imp.qt)
Com substituição do elemento do filtro de óleo:
2,60 L (2,73 US qt) (2,26 Imp.qt)
Quantidade total (motor seco):
2,90 L (3,07 US qt) (2,55 Imp.qt)
Sistema de refrigeração:
Capacidade do radiador (incluindo todas as vias):
1,2 L (1,26 US qt) (1,05 Imp.qt) (Radiador) +
0,50 L (0,52 US qt) (0,44 Imp.qt)
(Reservatório de refrigerante)
Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0,50 L (0,52 US qt) (0,44 Imp.qt)Do nível mínimo ao máximo:
0,30 L (0,32 US qt) (0,26 Imp.qt)
Filtro de ar
Elemento do filtro de ar:
Elemento de papel
Combustível:
Combustível recomendado:
Apenas gasolina sem chumbo com
índice de octano superior ao normal
Capacidade do depósito de combustível:
23,0 L (6,07 US gal) (5,06 Imp.gal)
Volume da reserva de combustível:
6,7 L (1,76 US gal) (1,46 Imp.gal)
Injecção electrónica de combustível:
Fabricante:
DENSO
Modelo:
297500-0390
Vela de ignição:
Fabricante/modelo:
NGK/CR7E
Distância do eléctrodo da vela de ignição:
0,7-0,8 mm (0,028-0,032 in)
Embraiagem:
Tipo de embraiagem:
Em óleo, multi-disco
Transmissão:
Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
75/36 (2,083)
Dimensões:Comprimento total:
2246 mm (88,42 in)
Largura total:
864 mm (34,01 in)
Altura total:
1477 mm (58,14 in)
Altura do assento:
896 mm (35,27 in)
Distância entre os eixos:
1500 mm (59,05 in)
Distância mínima do chão:
260 mm (10,23 in)
Raio de viragem mínimo:
1958 mm (77,08 in)
Peso:Com óleo e combustível:
208,5 kg (459 lb)
Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (DOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
660,0 cm
3(40,27 cu.in)
Diâmetro x curso:
100,0 x 84,0 mm (3,94 x 3,31 in)
Relação de compressão:
10,00 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter seco
-20 -10 0 10 20 30 40 50 °C
SAE 10W-30
SAE 10W-40
SAE 20W-40
SAE 20W-50
SAE 15W-40
XT660Z 07-10 POR 7-04-2008 9:05 Pagina 6

1
2
3
4
5
6
7
8
9
10
ESPECIFICAÇÕES
8-2
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
45/15 (3,000)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1
st:
30/12 (2.500)
2
nd:
26/16 (1.625)
3
rd:
23/20 (1.150)
4
th:
20/22 (0.909)
5
th:
20/26 (0.769)
Quadro:
Tipo de quadro:
Estructura à diamante
Ângulo de avanço:
28°
Cauda:
113,0 mm (4,44 in)
Pneu dianteiro:
Tipo:
Com câmara de ar
Dimensão:
90/90-21M/C 54S,
90/90-21M/C 54T Fabricante/modelo:
METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Pneu traseiro:Tipo:
Com câmara de ar
Dimensão:
130/80-17M/C 65S,
130/80-17M/C 65T
Fabricante/modelo:
METZELER/TOURANCE
MICHELIN/SIRAC A
Carga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida
com pneus frios):
Condição de carga:
0–90 kg (0-198 lb)
Dianteiro:
210 kPa (30 psi) (2,1 kgf/cm
2)
Traseiro:
230 kPa (33 psi) (2,3 kgf/cm
2)
Condição de carga:
90-190 kg (198-419 lb)
Dianteiro:
230 kPa (33 psi) (2,3 kgf/cm
2)
Traseiro:
250 kPa (36 psi) (2,5 kgf/cm
2)
Condução fora da estrada:Frente:
200 kPa (29 psi) (2,0 kgf/cm
2)
Trás:
200 kPa (29 psi) (2,0 kgf/cm
2)
Guía à alta velocidade:
Dianteiro:
210 kPa (30 psi) (2,1 kgf/cm
2)
Traseiro:
230 kPa (33 psi) (2,3 kgf/cm
2)
Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
21 x 1,85
Roda traseira:Tipo de roda:
Roda de raio
Dimensão do aro:
17M/C x MT2,75
Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
XT660Z 07-10 POR 7-04-2008 9:05 Pagina 7

1
2
3
4
5
6
7
8
9
10
INFORMAÇÕES PARA O CONSUMIDOR
9-1
PAU26351
Números de identificação
Registe o número de identificação da
chave, o número de identificação do
veículo e a informação da etiqueta do
modelo nos espaços fornecidos a seguir,
para que sirvam de auxiliares sempre
que encomende peças sobresselentes a
um concessionário Yamaha ou para
referência, caso o veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
å
ç
PAU26381
Número de identificação da chave
1. Número de identificação da chave
2. Chave de reconfiguração do código (vermelha)
3. Chaves standard (pretas)
O número de identificação da chave
está gravado na respectiva etiqueta.
Registe este número no espaço
fornecido para esse efeito neste manu-
al e utilize-o como referência, para
quando encomendar uma nova chave.
PAU26400
Número de identificação do veículo
1. Número de identificação do veículo
O número de identificação do veículo
está gravado no tubo dianteiro da di-
recção. Registe este número no es-
paço fornecido para esse efeito neste
manual.
NOTA:
O número de identificação do veículo
é utilizado para identificar o seu moto-
ciclo e pode ser utilizado para registá-
lo na direcção-geral de viação da sua
área.
1
XT660Z 07-10 POR 7-04-2008 9:05 Pagina 1
