GAUS1681

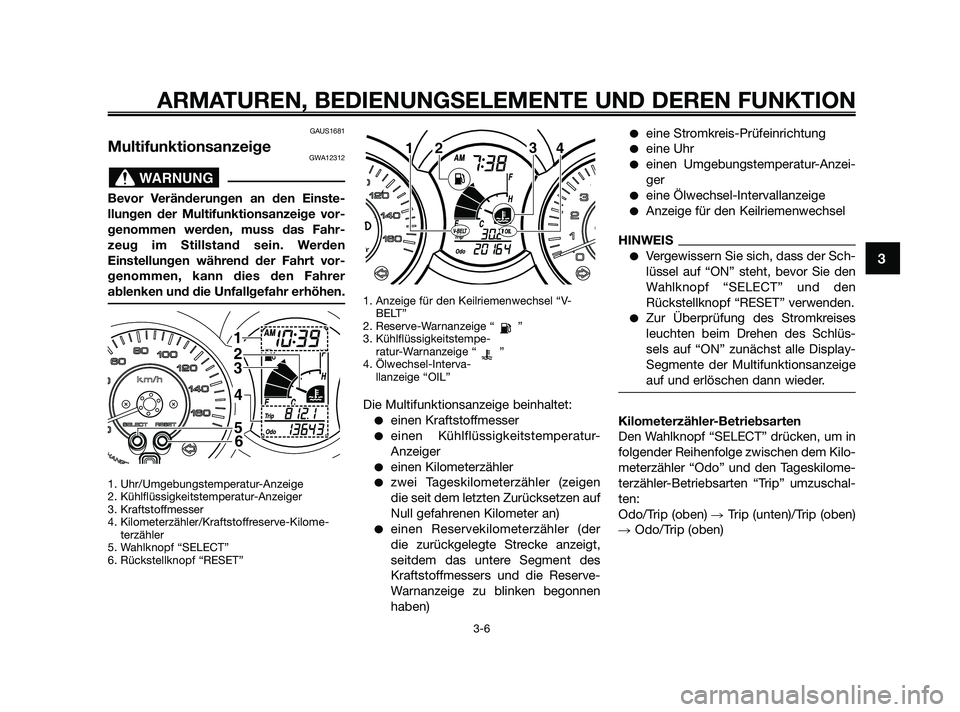

MultifunktionsanzeigeGWA12312
Bevor Veränderungen an den Einste-
llungen der Multifunktionsanzeige vor-
genommen werden, muss das Fahr-
zeug im Stillstand sein. Werden
Einstellungen während der Fahrt vor-
genommen, kann dies den Fahrer
ablenken und die Unfallgefahr erhöhen.
1. Uhr/Umgebungstemperatur-Anzeige
2. Kühlflüssigkeitstemperatur-Anzeiger
3. Kraftstoffmesser
4. Kilometerzähler/Kraftstoffreserve-Kilome-
terzähler
5. Wahlknopf “SELECT”
6. Rückstellknopf “RESET”1. Anzeige für den Keilriemenwechsel “V-
BELT”
2. Reserve-Warnanzeige “ ”
3. Kühlflüssigkeitstempe-
ratur-Warnanzeige “ ”
4. Ölwechsel-Interva-
llanzeige “OIL”
Die Multifunktionsanzeige beinhaltet:
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-
Anzeiger
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen
die seit dem letzten Zurücksetzen auf
Null gefahrenen Kilometer an)
einen Reservekilometerzähler (der
die zurückgelegte Strecke anzeigt,
seitdem das untere Segment des
Kraftstoffmessers und die Reserve-
Warnanzeige zu blinken begonnen
haben)
eine Stromkreis-Prüfeinrichtung
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Ölwechsel-Intervallanzeige
Anzeige für den Keilriemenwechsel
HINWEIS
Vergewissern Sie sich, dass der Sch-
lüssel auf “ON” steht, bevor Sie den
Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüs-
sels auf “ON” zunächst alle Display-
Segmente der Multifunktionsanzeige
auf und erlöschen dann wieder.
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo” und den Tageskilome-
terzähler-Betriebsarten “Trip” umzuschal-
ten:
Odo/Trip (oben) Trip (unten)/Trip (oben)
Odo/Trip (oben)
123
4
1
2
3
4
5
6
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
39D-F8199-G0 4/11/09 20:23 Página 21

ändert sich mit der Wetterlage und der
Motorlast. Blinken das obere Segment
und die Kühlflüssigkeitstemperatur-War-
nanzeige auf, das Fahrzeug anhalten und
den Motor abkühlen lassen. (Siehe seite
6-30).
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt,
wenn das Motoröl gewechselt werden
muss. Diese Anzeige blinkt nach den ers-
ten 1000 km (600 mi) und nach 6000 km
(3500 mi). Danach blinkt die Anzeige alle
6000 km (3500 mi).Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt wer-
den. (Siehe seite 6-10).
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. (Siehe seite 6-10).
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang
aufleuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel “V-
BELT”
Diese Anzeige blinkt alle 18000 km (10500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang
aufleuchtet und dann erlischt.3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-
Prüfeinrichtung für die Prüfung verschie-
dener Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, zeigt die Multifunk-
tionsanzeige einen Fehlercode an.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen.
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald
wie möglich überprüft werden, um
mögliche Beschädigungen des Motors
zu vermeiden.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahrs-
perren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des
Wegfahrsperren-Systems zu blinken und
die Multifunktionsanzeige zeigt einen Feh-
ACHTUNG
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
39D-F8199-G0 4/11/09 20:23 Página 23

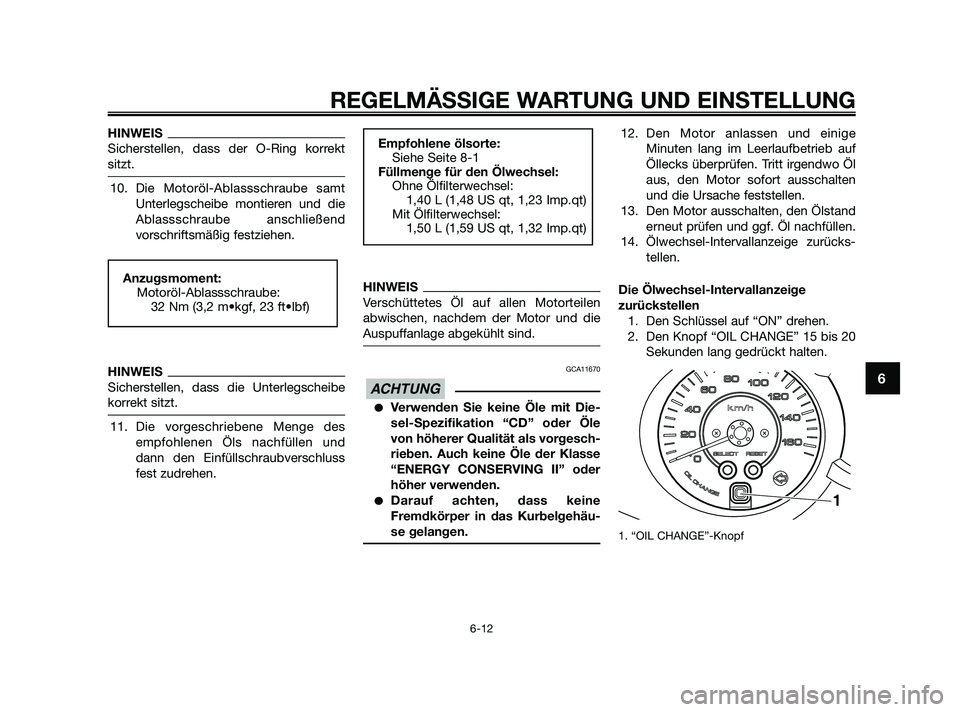

HINWEIS
Sicherstellen, dass der O-Ring korrekt
sitzt.
10. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend
vorschriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass die Unterlegscheibe
korrekt sitzt.
11. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen
abwischen, nachdem der Motor und die
Auspuffanlage abgekühlt sind.
GCA11670
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle
von höherer Qualität als vorgesch-
rieben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine
Fremdkörper in das Kurbelgehäu-
se gelangen.
12. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb auf
Öllecks überprüfen. Tritt irgendwo Öl
aus, den Motor sofort ausschalten
und die Ursache feststellen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurücks-
tellen.
Die Ölwechsel-Intervallanzeige
zurückstellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “OIL CHANGE” 15 bis 20
Sekunden lang gedrückt halten.
1. “OIL CHANGE”-Knopf
1
ACHTUNG
Empfohlene ölsorte:
Siehe Seite 8-1
Füllmenge für den Ölwechsel:
Ohne Ölfilterwechsel:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Mit Ölfilterwechsel:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Anzugsmoment:
Motoröl-Ablassschraube:
32 Nm (3,2 m•kgf, 23 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
39D-F8199-G0 4/11/09 20:23 Página 53

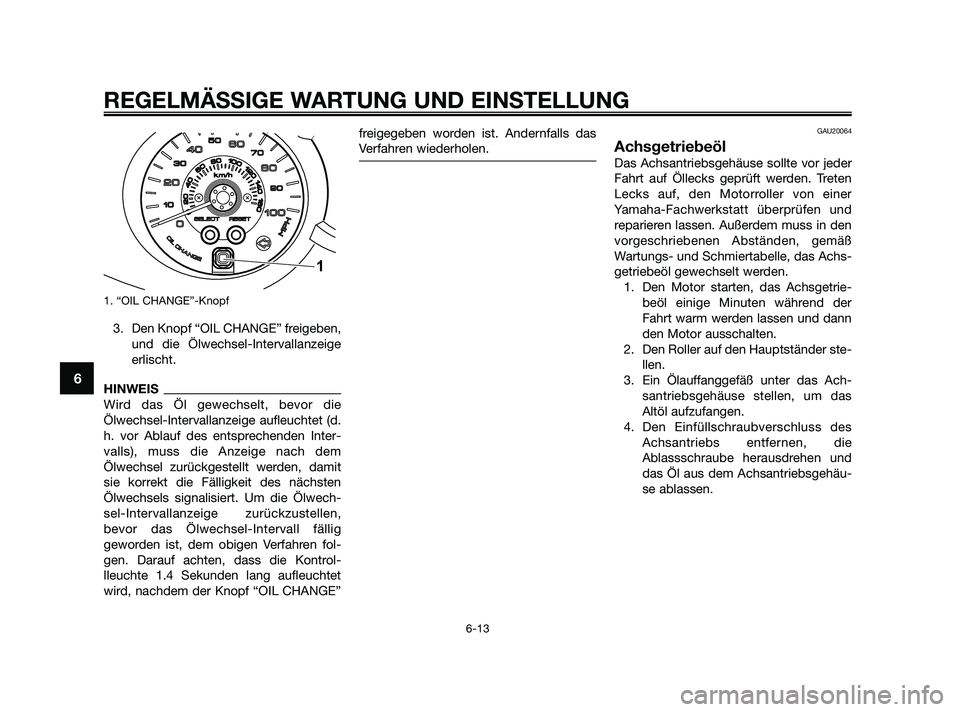

1. “OIL CHANGE”-Knopf
3. Den Knopf “OIL CHANGE” freigeben,
und die Ölwechsel-Intervallanzeige
erlischt.
HINWEIS
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. Um die Ölwech-
sel-Intervallanzeige zurückzustellen,
bevor das Ölwechsel-Intervall fällig
geworden ist, dem obigen Verfahren fol-
gen. Darauf achten, dass die Kontrol-
lleuchte 1.4 Sekunden lang aufleuchtet
wird, nachdem der Knopf “OIL CHANGE”freigegeben worden ist. Andernfalls das
Verfahren wiederholen.
GAU20064
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer ste-
llen.
3. Ein Ölauffanggefäß unter das Ach-
santriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Einfüllschraubverschluss des
Achsantriebs entfernen, die
Ablassschraube herausdrehen und
das Öl aus dem Achsantriebsgehäu-
se ablassen.
1
