2010 YAMAHA XJR 1300 USB

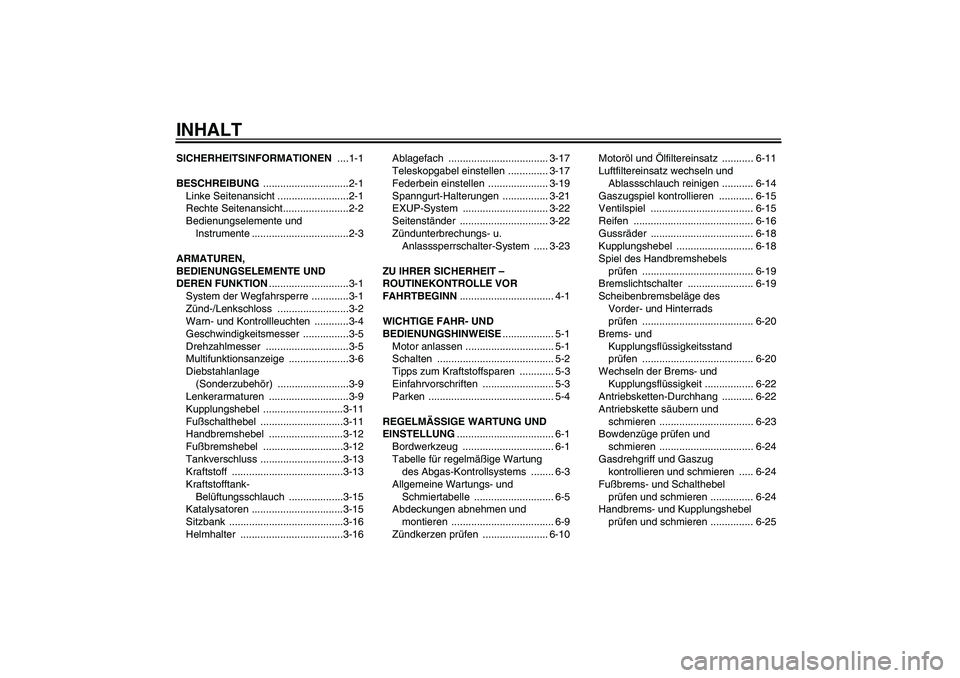

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Warn- und Kontrollleuchten ............3-4
Geschwindigkeitsmesser ................3-5
Drehzahlmesser .............................3-5
Multifunktionsanzeige .....................3-6
Diebstahlanlage
(Sonderzubehör) .........................3-9
Lenkerarmaturen ............................3-9
Kupplungshebel ............................3-11
Fußschalthebel .............................3-11
Handbremshebel ..........................3-12
Fußbremshebel ............................3-12
Tankverschluss .............................3-13
Kraftstoff .......................................3-13
Kraftstofftank-
Belüftungsschlauch ...................3-15
Katalysatoren ................................3-15
Sitzbank ........................................3-16
Helmhalter ....................................3-16Ablagefach ................................... 3-17
Teleskopgabel einstellen .............. 3-17
Federbein einstellen ..................... 3-19
Spanngurt-Halterungen ................ 3-21
EXUP-System .............................. 3-22
Seitenständer ............................... 3-22
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-23
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................ 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-5
Abdeckungen abnehmen und
montieren .................................... 6-9
Zündkerzen prüfen ....................... 6-10Motoröl und Ölfiltereinsatz ........... 6-11
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ........... 6-14
Gaszugspiel kontrollieren ............ 6-15
Ventilspiel .................................... 6-15
Reifen .......................................... 6-16
Gussräder .................................... 6-18
Kupplungshebel ........................... 6-18
Spiel des Handbremshebels
prüfen ....................................... 6-19
Bremslichtschalter ....................... 6-19
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-20
Brems- und
Kupplungsflüssigkeitsstand
prüfen ....................................... 6-20
Wechseln der Brems- und
Kupplungsflüssigkeit ................. 6-22
Antriebsketten-Durchhang ........... 6-22
Antriebskette säubern und
schmieren ................................. 6-23
Bowdenzüge prüfen und
schmieren ................................. 6-24
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-24
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-24
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-25U5WMG7G0.book Page 1 Wednesday, November 11, 2009 9:10 AM

1-1
1

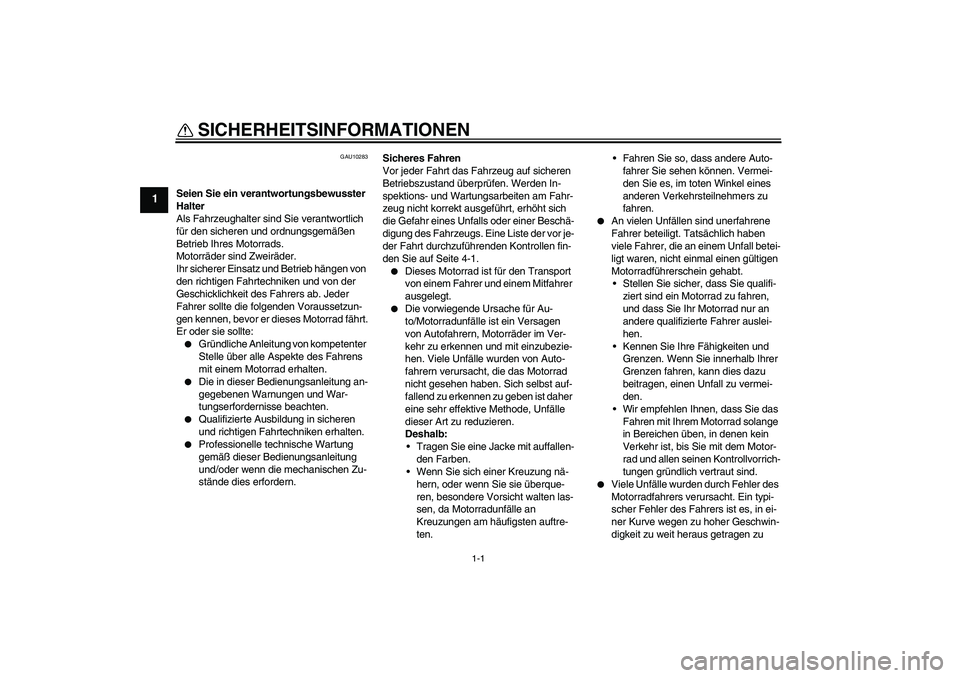

SICHERHEITSINFORMATIONEN
GAU10283
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen fin-
den Sie auf Seite 4-1.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.


An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U5WMG7G0.book Page 1 Wednesday, November 11, 2009 9:10 AM

BESCHREIBUNG
2-2
2
GAU10420

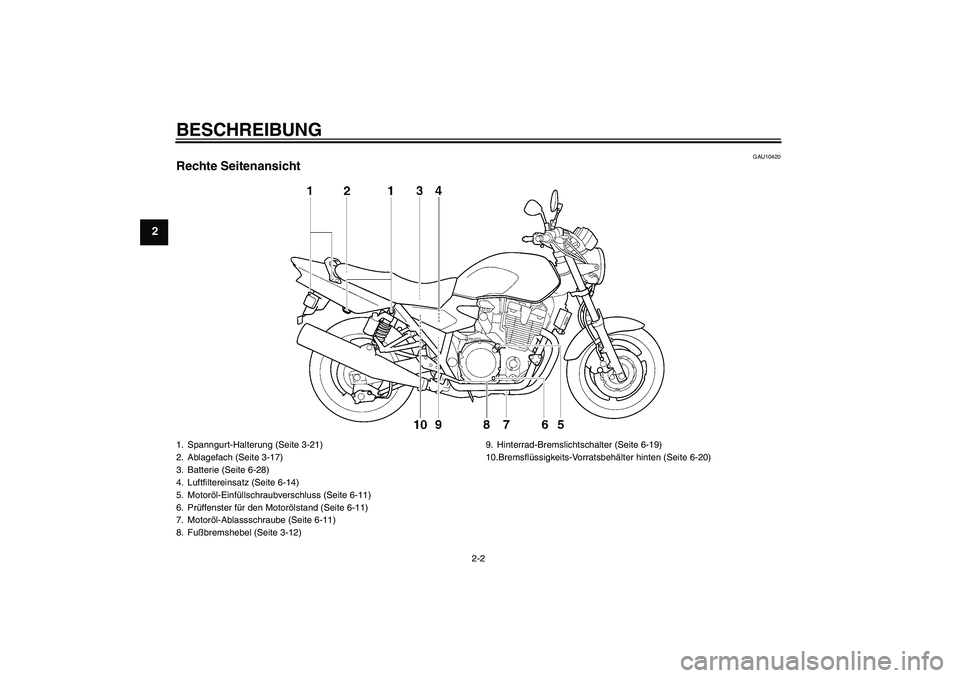

Rechte Seitenansicht1. Spanngurt-Halterung (Seite 3-21)
2. Ablagefach (Seite 3-17)
3. Batterie (Seite 6-28)
4. Luftfiltereinsatz (Seite 6-14)
5. Motoröl-Einfüllschraubverschluss (Seite 6-11)
6. Prüffenster für den Motorölstand (Seite 6-11)
7. Motoröl-Ablassschraube (Seite 6-11)
8. Fußbremshebel (Seite 3-12)9. Hinterrad-Bremslichtschalter (Seite 6-19)
10.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-20)U5WMG7G0.book Page 2 Wednesday, November 11, 2009 9:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU26823

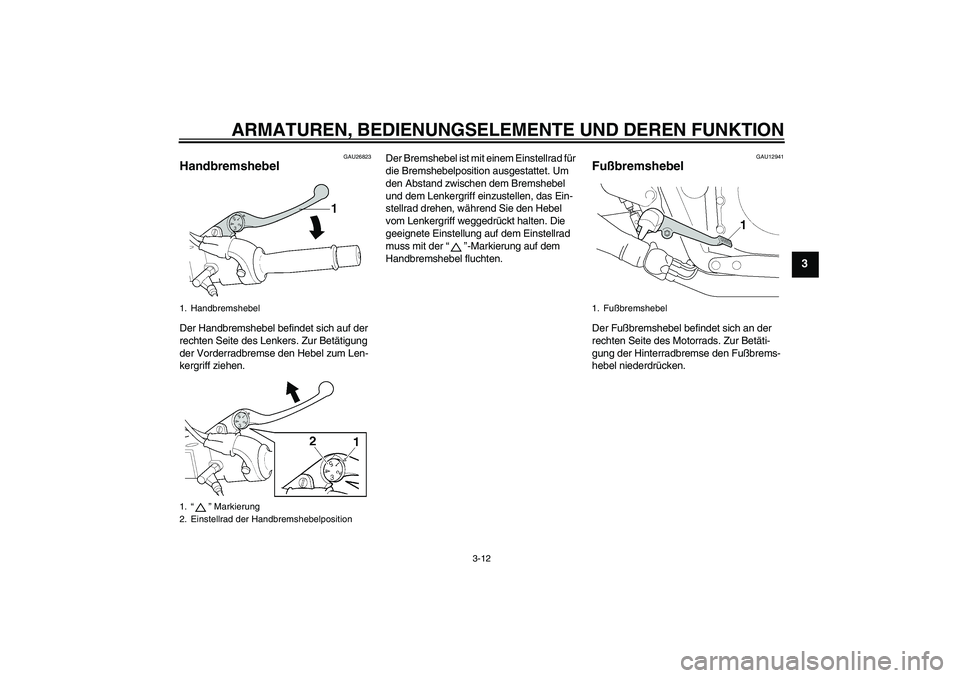

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der“”-Markierung auf dem
Handbremshebel fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1.“” Markierung
2. Einstellrad der Handbremshebelposition
1. Fußbremshebel
U5WMG7G0.book Page 12 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861

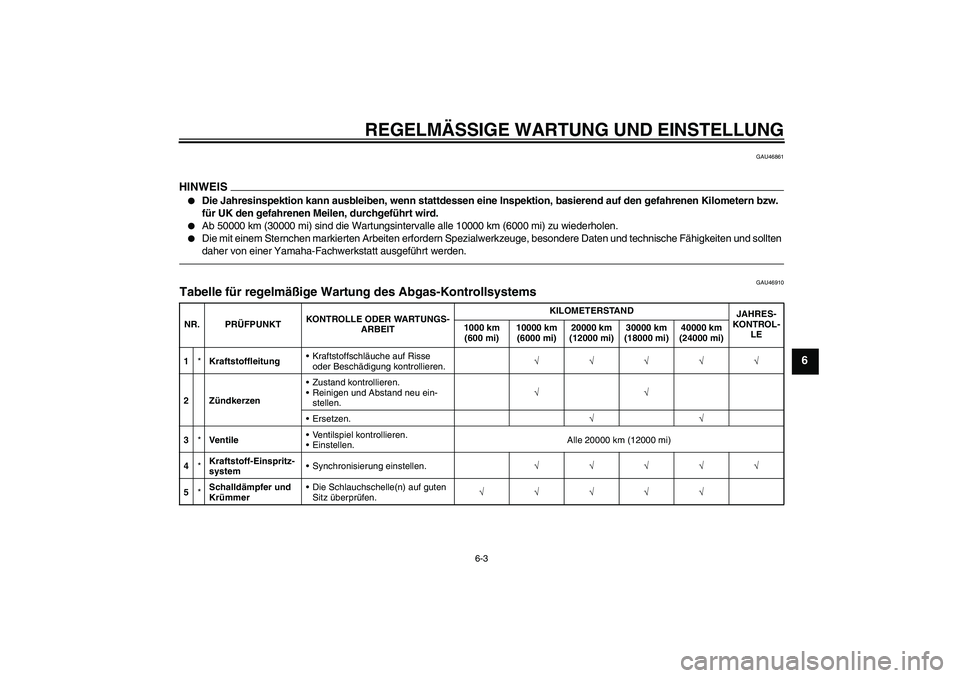

HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.Alle 20000 km (12000 mi)
4*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U5WMG7G0.book Page 3 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6

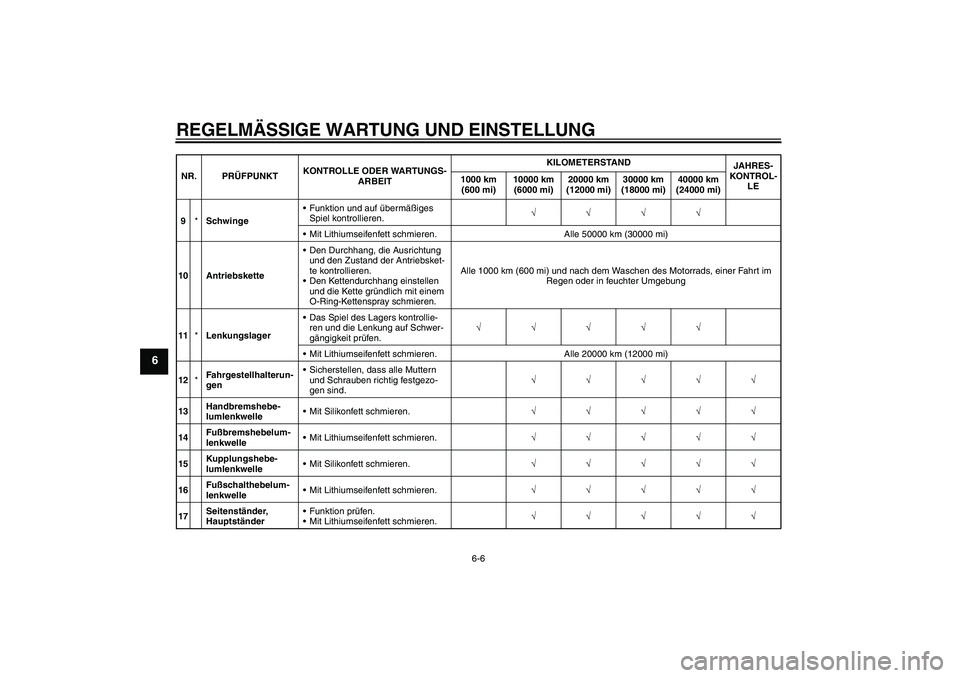

9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
14Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
15Kupplungshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
16Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
17Seitenständer,
HauptständerFunktion prüfen.
Mit Lithiumseifenfett schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMG7G0.book Page 6 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
GAU19193

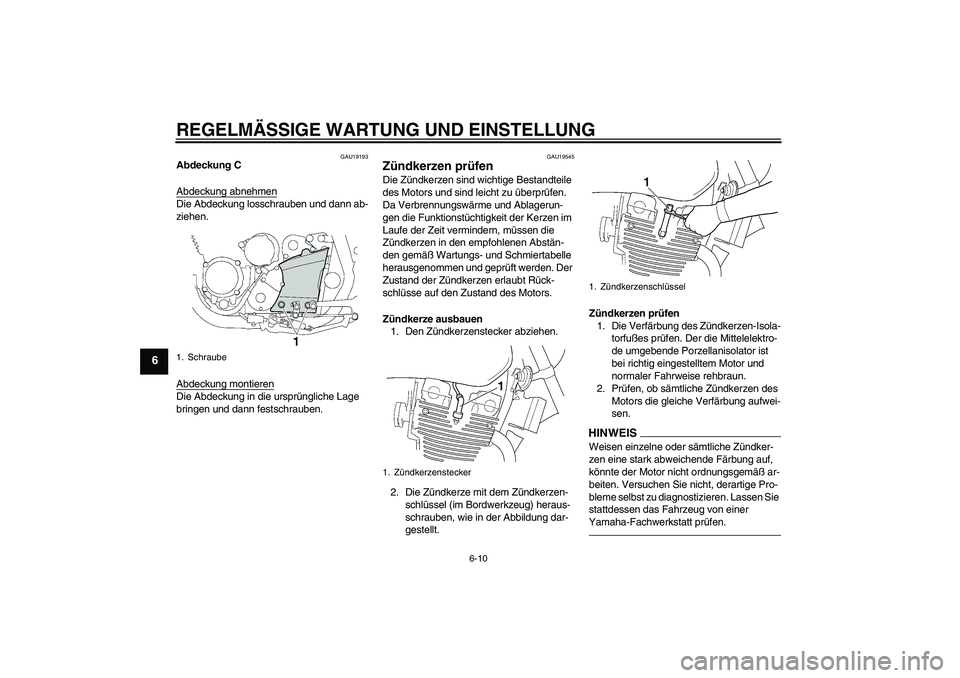

Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19545
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEISWeisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor nicht ordnungsgemäß ar-
beiten. Versuchen Sie nicht, derartige Pro-
bleme selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
1. Schraube
1. Zündkerzenstecker
1. Zündkerzenschlüssel
U5WMG7G0.book Page 10 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU37913
Spiel des Handbremshebels prü-
fen An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14211
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU22293
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-9.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
1. Kein Bremshebelspiel
1
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
U5WMG7G0.book Page 19 Wednesday, November 11, 2009 9:10 AM
