2010 YAMAHA XCITY 250 Instructieboekje (in Dutch)

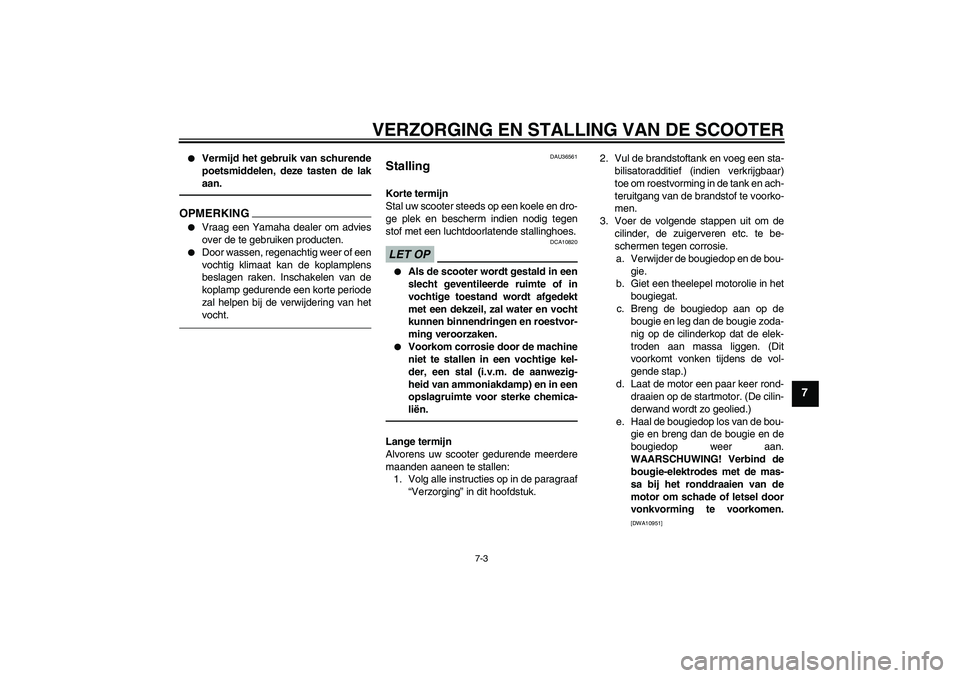

VERZORGING EN STALLING VAN DE SCOOTER
7-3
7


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING

Vraag een Yamaha dealer om advies
over de te gebruiken producten.


Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU36561
Stalling Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP
DCA10820


Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
U5B2D2D0.book Page 3 Tuesday, August 25, 2009 9:19 AM

VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-23 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVerricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.U5B2D2D0.book Page 4 Tuesday, August 25, 2009 9:19 AM

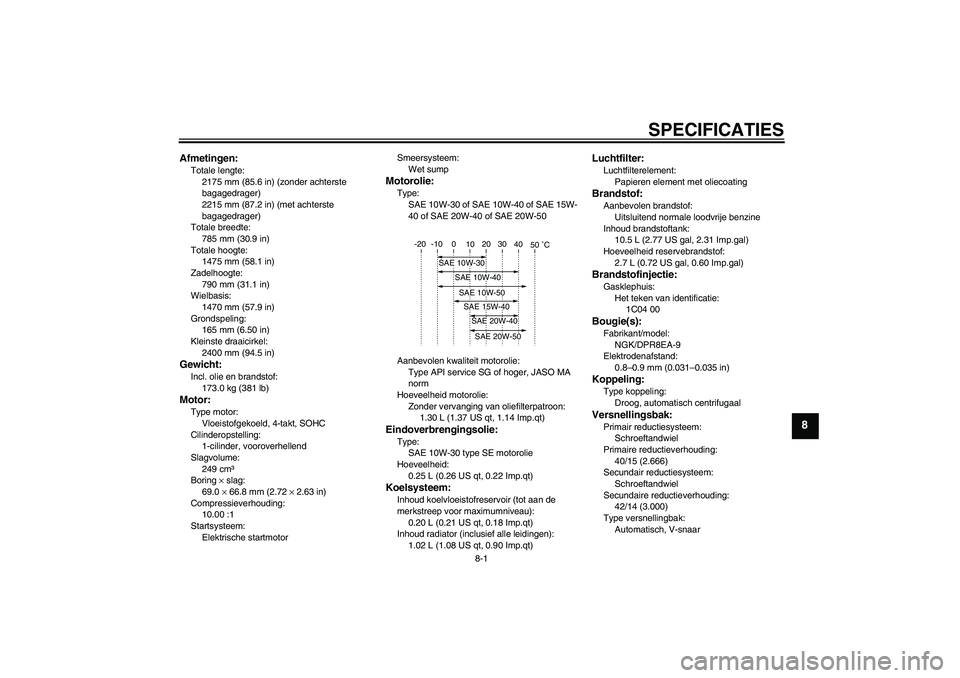

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in) (zonder achterste
bagagedrager)
2215 mm (87.2 in) (met achterste
bagagedrager)
Totale breedte:
785 mm (30.9 in)
Totale hoogte:
1475 mm (58.1 in)
Zadelhoogte:
790 mm (31.1 in)
Wielbasis:
1470 mm (57.9 in)
Grondspeling:
165 mm (6.50 in)
Kleinste draaicirkel:
2400 mm (94.5 in)Gewicht:Incl. olie en brandstof:
173.0 kg (381 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249 cm³
Boring × slag:
69.0 × 66.8 mm (2.72 × 2.63 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE 15W-
40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.30 L (1.37 US qt, 1.14 Imp.qt)Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.72 US gal, 0.60 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
1C04 00Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
40/15 (2.666)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
42/14 (3.000)
Type versnellingbak:
Automatisch, V-snaar
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2D2D0.book Page 1 Tuesday, August 25, 2009 9:19 AM

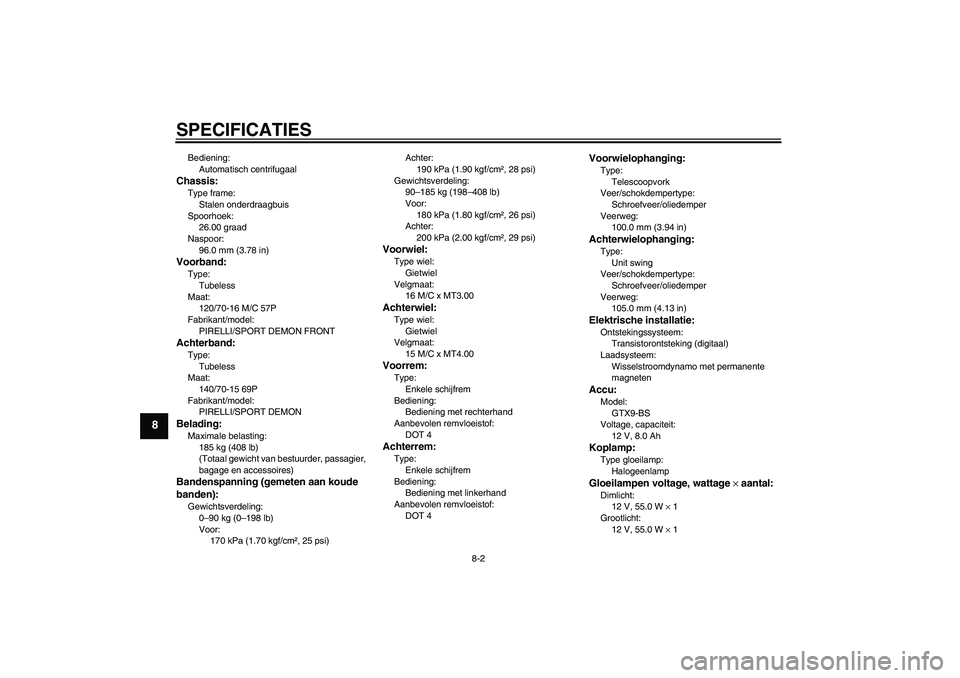

SPECIFICATIES
8-2
8
Bediening:
Automatisch centrifugaalChassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
26.00 graad
Naspoor:
96.0 mm (3.78 in)Voorband:Type:
Tubeless
Maat:
120/70-16 M/C 57P
Fabrikant/model:
PIRELLI/SPORT DEMON FRONTAchterband:Type:
Tubeless
Maat:
140/70-15 69P
Fabrikant/model:
PIRELLI/SPORT DEMONBelading:Maximale belasting:
185 kg (408 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
170 kPa (1.70 kgf/cm², 25 psi)Achter:
190 kPa (1.90 kgf/cm², 28 psi)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
180 kPa (1.80 kgf/cm², 26 psi)
Achter:
200 kPa (2.00 kgf/cm², 29 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
16 M/C x MT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
15 M/C x MT4.00Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
100.0 mm (3.94 in)Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GTX9-BS
Voltage, capaciteit:
12 V, 8.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Dimlicht:
12 V, 55.0 W × 1
Grootlicht:
12 V, 55.0 W × 1
U5B2D2D0.book Page 2 Tuesday, August 25, 2009 9:19 AM

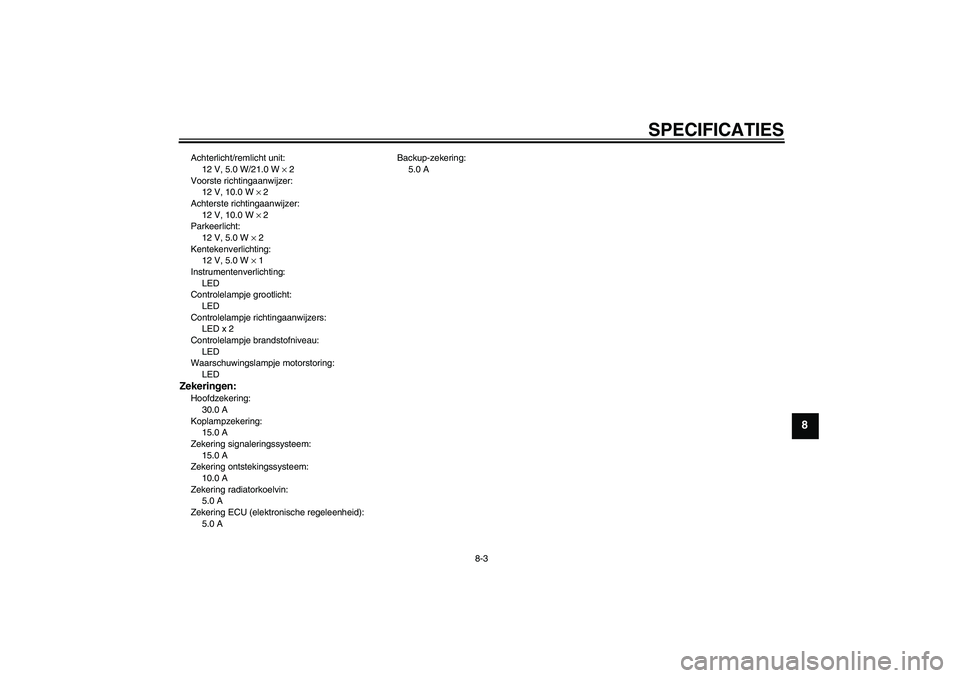

SPECIFICATIES
8-3
8
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LEDZekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
5.0 A
Zekering ECU (elektronische regeleenheid):
5.0 ABackup-zekering:
5.0 A
U5B2D2D0.book Page 3 Tuesday, August 25, 2009 9:19 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26352
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de gegevens op de
modelinformatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw voertuig is ge-
stolen.
SLEUTELNUMMER:
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKIN
G
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
1. Sleutelnummer
1
ZAUM0070
1. VoertuigidentificatienummerZAUM0683
1
U5B2D2D0.book Page 1 Tuesday, August 25, 2009 9:19 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26490

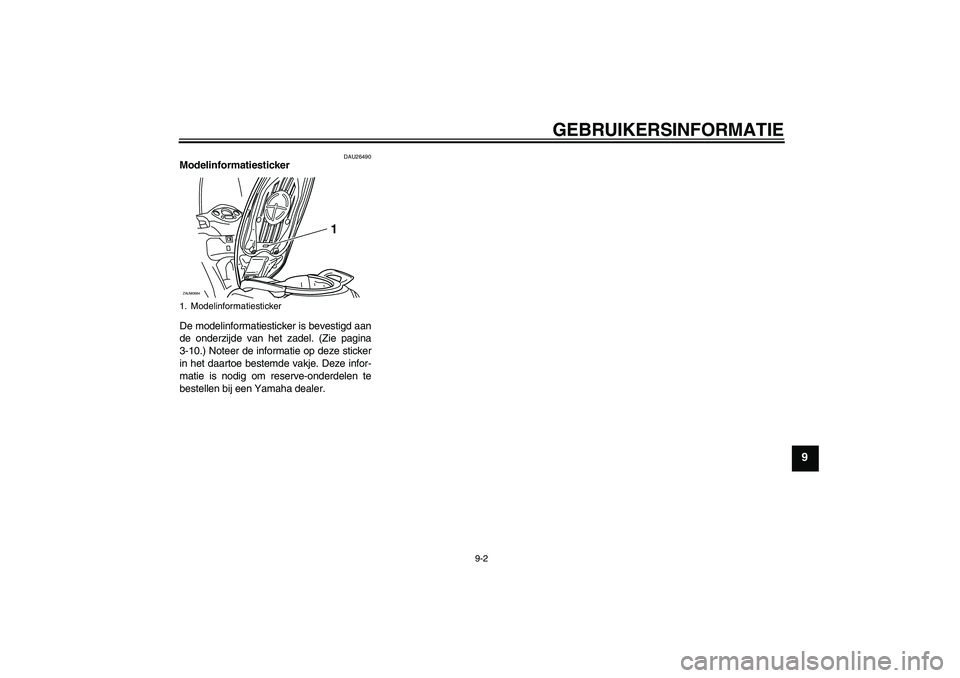

Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de onderzijde van het zadel. (Zie pagina
3-10.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerZAUM0684
1
U5B2D2D0.book Page 2 Tuesday, August 25, 2009 9:19 AM

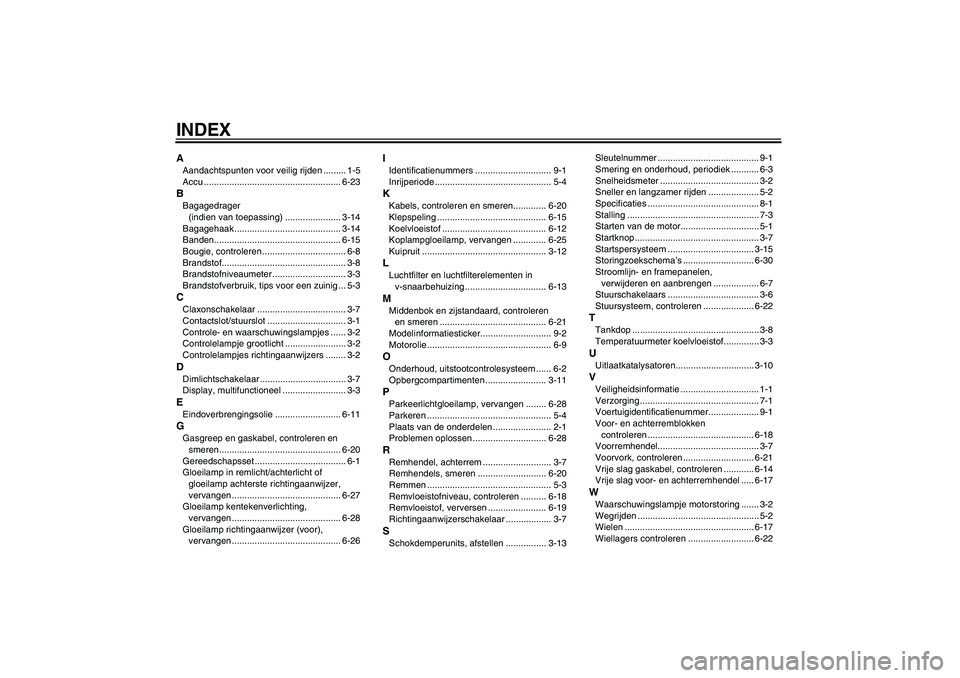

INDEXAAandachtspunten voor veilig rijden ......... 1-5
Accu ...................................................... 6-23BBagagedrager
(indien van toepassing) ...................... 3-14
Bagagehaak .......................................... 3-14
Banden.................................................. 6-15
Bougie, controleren ................................. 6-8
Brandstof................................................. 3-8
Brandstofniveaumeter ............................. 3-3
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................... 3-7
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampjes richtingaanwijzers ........ 3-2DDimlichtschakelaar .................................. 3-7
Display, multifunctioneel ......................... 3-3EEindoverbrengingsolie .......................... 6-11GGasgreep en gaskabel, controleren en
smeren................................................ 6-20
Gereedschapsset .................................... 6-1
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste richtingaanwijzer,
vervangen ........................................... 6-27
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-28
Gloeilamp richtingaanwijzer (voor),
vervangen ........................................... 6-26
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-20
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-25
Kuipruit ................................................. 3-12LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................ 6-13MMiddenbok en zijstandaard, controleren
en smeren .......................................... 6-21
Modelinformatiesticker............................ 9-2
Motorolie ................................................. 6-9OOnderhoud, uitstootcontrolesysteem ...... 6-2
Opbergcompartimenten ........................ 3-11PParkeerlichtgloeilamp, vervangen ........ 6-28
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-28RRemhendel, achterrem ........................... 3-7
Remhendels, smeren ........................... 6-20
Remmen ................................................. 5-3
Remvloeistofniveau, controleren .......... 6-18
Remvloeistof, verversen ....................... 6-19
Richtingaanwijzerschakelaar .................. 3-7SSchokdemperunits, afstellen ................ 3-13Sleutelnummer ........................................ 9-1
Smering en onderhoud, periodiek ........... 6-3
Snelheidsmeter ....................................... 3-2
Sneller en langzamer rijden .................... 5-2
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor............................... 5-1
Startknop ................................................. 3-7
Startspersysteem .................................. 3-15
Storingzoekschema’s ............................ 6-30
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-7
Stuurschakelaars .................................... 3-6
Stuursysteem, controleren .................... 6-22
TTankdop .................................................. 3-8
Temperatuurmeter koelvloeistof.............. 3-3UUitlaatkatalysatoren............................... 3-10VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-18
Voorremhendel........................................ 3-7
Voorvork, controleren ............................ 6-21
Vrije slag gaskabel, controleren ............ 6-14
Vrije slag voor- en achterremhendel ..... 6-17WWaarschuwingslampje motorstoring ....... 3-2
Wegrijden ................................................ 5-2
Wielen ................................................... 6-17
Wiellagers controleren .......................... 6-22
U5B2D2D0.book Page 1 Tuesday, August 25, 2009 9:19 AM
