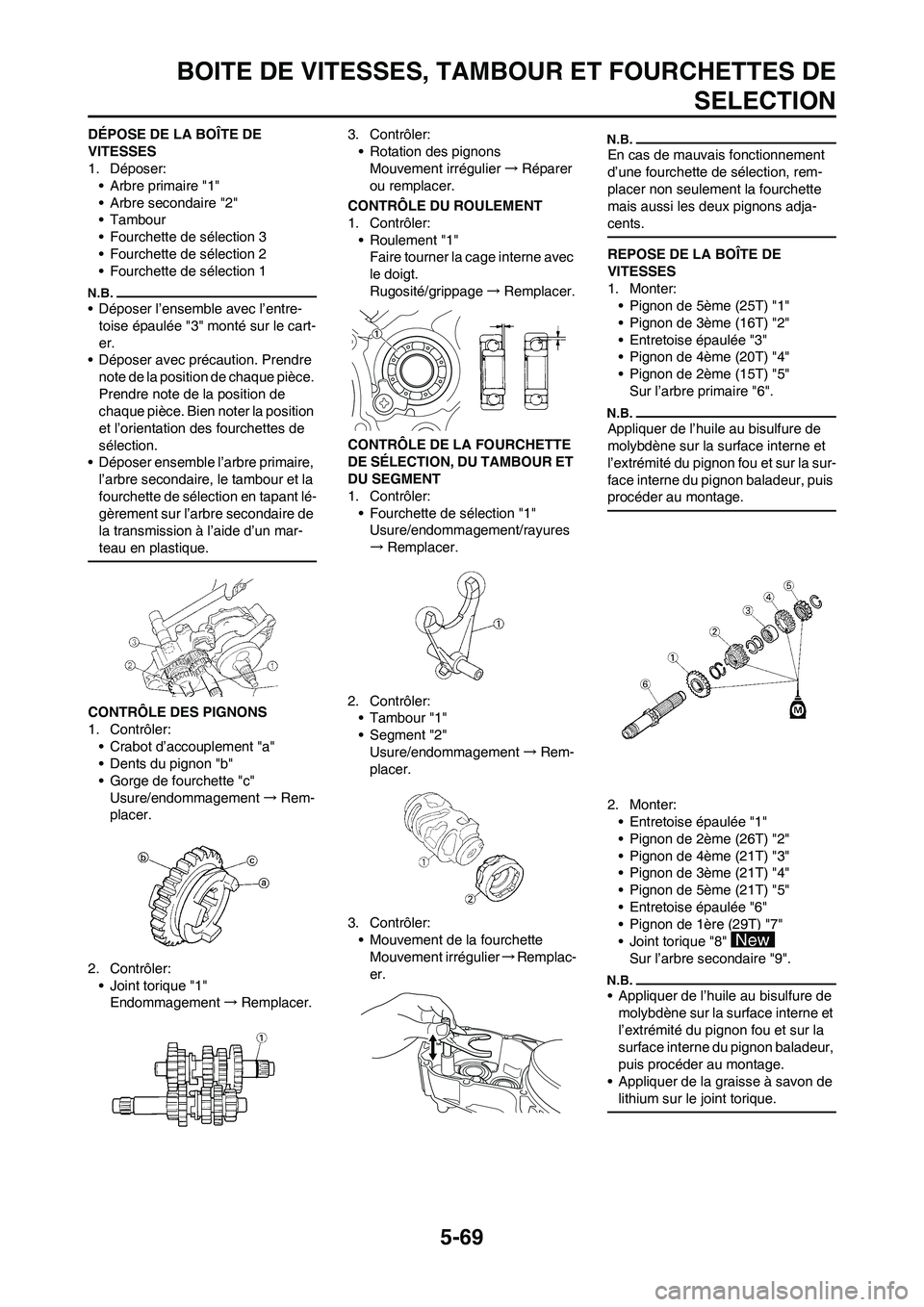

Page 177 of 242

5-69
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE
SELECTION
DÉPOSE DE LA BOÎTE DE
VITESSES
1. Déposer:
• Arbre primaire "1"
• Arbre secondaire "2"
• Tambour
• Fourchette de sélection 3
• Fourchette de sélection 2
• Fourchette de sélection 1
• Déposer l’ensemble avec l’entre-
toise épaulée "3" monté sur le cart-
er.
• Déposer avec précaution. Prendre
note de la position de chaque pièce.
Prendre note de la position de
chaque pièce. Bien noter la position
et l’orientation des fourchettes de
sélection.
• Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant lé-
gèrement sur l’arbre secondaire de
la transmission à l’aide d’un mar-
teau en plastique.
CONTRÔLE DES PIGNONS
1. Contrôler:
• Crabot d’accouplement "a"
• Dents du pignon "b"
• Gorge de fourchette "c"
Usure/endommagement→Rem-
placer.
2. Contrôler:
• Joint torique "1"
Endommagement→Remplacer.3. Contrôler:
• Rotation des pignons
Mouvement irrégulier→Réparer
ou remplacer.
CONTRÔLE DU ROULEMENT
1. Contrôler:
• Roulement "1"
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.
CONTRÔLE DE LA FOURCHETTE
DE SÉLECTION, DU TAMBOUR ET
DU SEGMENT
1. Contrôler:
• Fourchette de sélection "1"
Usure/endommagement/rayures
→Remplacer.
2. Contrôler:
• Tambour "1"
• Segment "2"
Usure/endommagement→Rem-
placer.
3. Contrôler:
• Mouvement de la fourchette
Mouvement irrégulier→Remplac-
er.
En cas de mauvais fonctionnement
d’une fourchette de sélection, rem-
placer non seulement la fourchette
mais aussi les deux pignons adja-
cents.
REPOSE DE LA BOÎTE DE
VITESSES
1. Monter:
• Pignon de 5ème (25T) "1"
• Pignon de 3ème (16T) "2"
• Entretoise épaulée "3"
• Pignon de 4ème (20T) "4"
• Pignon de 2ème (15T) "5"
Sur l’arbre primaire "6".
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
2. Monter:
• Entretoise épaulée "1"
• Pignon de 2ème (26T) "2"
• Pignon de 4ème (21T) "3"
• Pignon de 3ème (21T) "4"
• Pignon de 5ème (21T) "5"
• Entretoise épaulée "6"
• Pignon de 1ère (29T) "7"
• Joint torique "8"
Sur l’arbre secondaire "9".
• Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la
surface interne du pignon baladeur,
puis procéder au montage.
• Appliquer de la graisse à savon de
lithium sur le joint torique.
Page 180 of 242
6-2
ROUE AVANT ET ROUE ARRIERE
DÉPOSE DE LA ROUE ARRIÈREOrdre Nom de la pièce Qté Remarques Caler la moto en plaçant un support adéquat
sous le moteur. Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à la section de dépose.
5 Entretoise épaulée 2
6 Pignon de roue arrière 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à la section de dépose.
10 Disque de frein 1
125 Nm (12.5 m kg, 90 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
19 Nm (1.9 m kg, 13 ft lb)
19 Nm (1.9 m kg, 13 ft lb)
50 Nm (5.0 m kg, 36 ft lb)
Page 181 of 242

6-3
ROUE AVANT ET ROUE ARRIERE
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA ROUE ARRIÈRE
1. Déposer:
• Roue "1"
Pousser la roue vers l’avant et dépos-
er la chaîne de transmission "2".
DÉPOSE DU ROULEMENT DE
ROUE
1. Déposer:
•Roulement "1"
Déposer le roulement à l’aide d’un ar-
rache-roulement courant "2".
CONTRÔLE DE LA ROUE
1. Mesurer:
• Voile de roue
Hors spécifications→Réparer/
remplacer.
2. Contrôler:
•Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.
Remplacer ensemble les roulements,
la bague d’étanchéité et l’entretoise
épaulée de roue.
CONTRÔLE DE L'AXE DE ROUE
1. Mesurer:
• Déformations de l’axe de roue
Hors spécifications→Remplacer.
Utiliser le comparateur à cadran
"1".
La valeur de flexion est égale à la
moitié de la valeur affichée sur le
comparateur à cadran.
Ne pas tenter de redresser un axe
déformé.
CONTRÔLE DU DISQUE DE FREIN
1. Mesurer:
• Déflexion du disque de frein
(disque de frein arrière seule-
ment)
Utiliser le comparateur à cadran
"1".
Hors spécifications→Contrôler le
voile de roue.
Si le voile de roue est normal,
remplacer le disque de frein.2. Mesurer:
• Epaisseur du disque de frein "a"
Hors spécifications→Remplacer.
MONTAGE DE LA ROUE AVANT
1. Monter:
• Roulement (gauche) "1"
• Entretoise "2"
• Roulement (droit) "3"
• Bague d’étanchéité "4"
• Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre
de la bague d’étanchéité lors du
montage.
• Utiliser une douille de même di-
amètre que le diamètre extérieur de
la cage du roulement.
• Monter d’abord le côté gauche du
roulement.
• Monter la bague d’étanchéité en
positionnant vers l’extérieur la
marque ou le numéro du fabricant.
Ne pas frapper sur la cage interne
du roulement. Le contact ne peut
avoir lieu qu’avec la cage externe.
Limite de voile de roue:
Radial "1": 2.0 mm
(0.08 in)
Latéral "2": 2.0 mm
(0.08 in)
Limite de flexion d’axe de
roue:
0.5 mm (0.020 in)
Limite de déflexion du
disque de frein:
Arrière:
: 0.15 mm
(0.006 in)
Epaisseur du disque de
frein:
Avant:
3.0 mm (0.12 in)
: 2.5 mm
(0.10 in)
Arrière:
4.0 mm (0.16 in)
: 3.5 mm
(0.14 in)

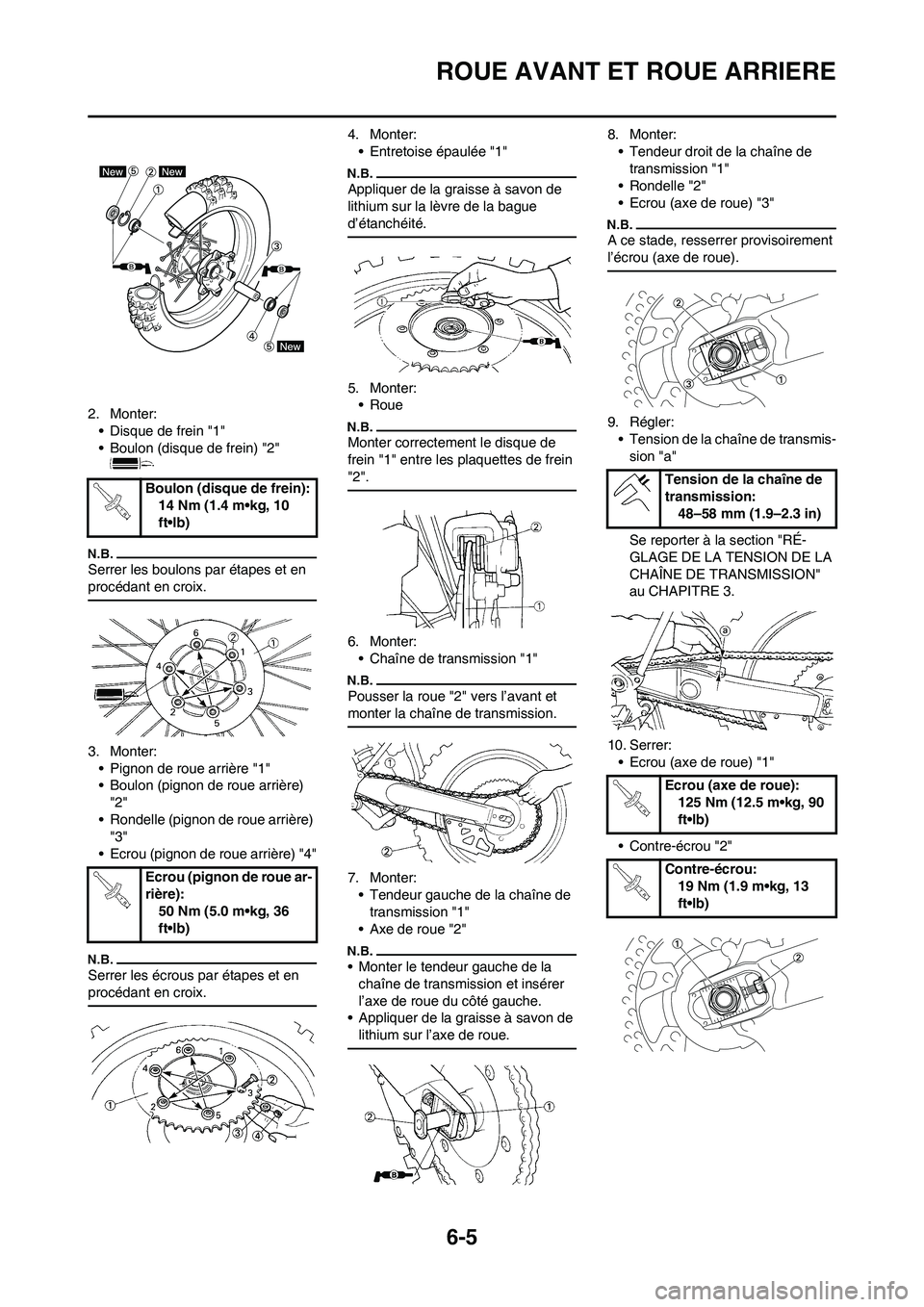

Page 183 of 242

6-5
ROUE AVANT ET ROUE ARRIERE
2. Monter:
• Disque de frein "1"
• Boulon (disque de frein) "2"
Serrer les boulons par étapes et en
procédant en croix.
3. Monter:
• Pignon de roue arrière "1"
• Boulon (pignon de roue arrière)
"2"
• Rondelle (pignon de roue arrière)
"3"
• Ecrou (pignon de roue arrière) "4"
Serrer les écrous par étapes et en
procédant en croix.
4. Monter:
• Entretoise épaulée "1"
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague
d’étanchéité.
5. Monter:
• Roue
Monter correctement le disque de
frein "1" entre les plaquettes de frein
"2".
6. Monter:
• Chaîne de transmission "1"
Pousser la roue "2" vers l’avant et
monter la chaîne de transmission.
7. Monter:
• Tendeur gauche de la chaîne de
transmission "1"
• Axe de roue "2"
• Monter le tendeur gauche de la
chaîne de transmission et insérer
l’axe de roue du côté gauche.
• Appliquer de la graisse à savon de
lithium sur l’axe de roue.
8. Monter:
• Tendeur droit de la chaîne de
transmission "1"
• Rondelle "2"
• Ecrou (axe de roue) "3"
A ce stade, resserrer provisoirement
l’écrou (axe de roue).
9. Régler:
• Tension de la chaîne de transmis-
sion "a"
Se reporter à la section "RÉ-
GLAGE DE LA TENSION DE LA
CHAÎNE DE TRANSMISSION"
au CHAPITRE 3.
10. Serrer:
• Ecrou (axe de roue) "1"
• Contre-écrou "2" Boulon (disque de frein):
14 Nm (1.4 m•kg, 10
ft•lb)
Ecrou (pignon de roue ar-
rière):
50 Nm (5.0 m•kg, 36
ft•lb)
Tension de la chaîne de
transmission:
48–58 mm (1.9–2.3 in)
Ecrou (axe de roue):
125 Nm (12.5 m•kg, 90
ft•lb)
Contre-écrou:
19 Nm (1.9 m•kg, 13
ft•lb)
Page 210 of 242
6-32
BRAS OSCILLANT
BRAS OSCILLANT
DÉPOSE DU BRAS OSCILLANT
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Support de tuyau de frein Se reporter à la section "FREIN AVANT ET
FREIN ARRIERE".
Etrier de frein arrièreSe reporter à la section "FREIN AVANT ET
FREIN ARRIERE".
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaine de transmission
1 Support de chaîne de transmission 1
2 Tendeur de chaîne inférieur 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1

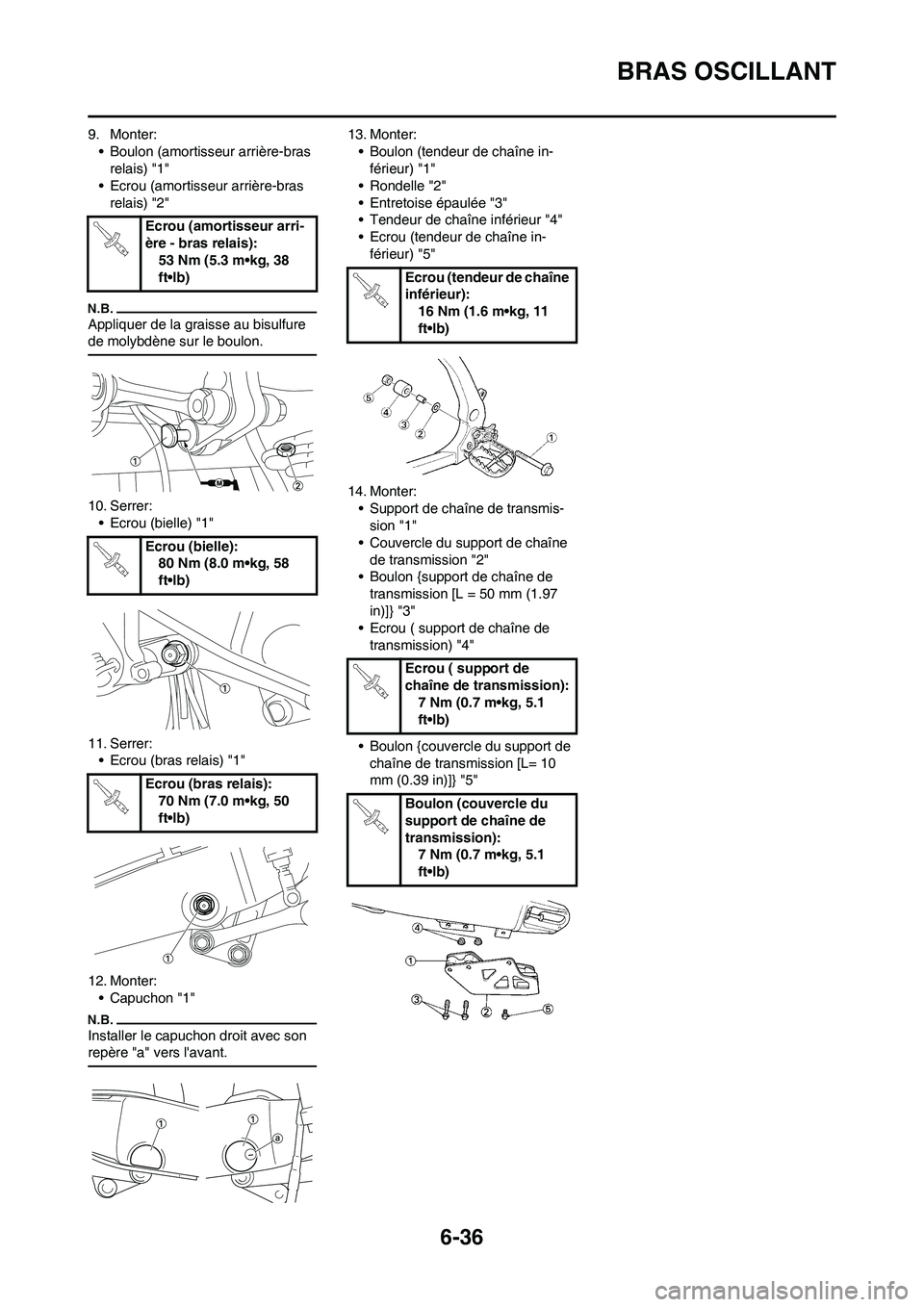

Page 214 of 242

6-36
BRAS OSCILLANT
9. Monter:
• Boulon (amortisseur arrière-bras
relais) "1"
• Ecrou (amortisseur arrière-bras
relais) "2"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
10. Serrer:
• Ecrou (bielle) "1"
11. Serrer:
• Ecrou (bras relais) "1"
12. Monter:
• Capuchon "1"
Installer le capuchon droit avec son
repère "a" vers l'avant.
13. Monter:
• Boulon (tendeur de chaîne in-
férieur) "1"
• Rondelle "2"
• Entretoise épaulée "3"
• Tendeur de chaîne inférieur "4"
• Ecrou (tendeur de chaîne in-
férieur) "5"
14. Monter:
• Support de chaîne de transmis-
sion "1"
• Couvercle du support de chaîne
de transmission "2"
• Boulon {support de chaîne de
transmission [L = 50 mm (1.97
in)]} "3"
• Ecrou ( support de chaîne de
transmission) "4"
• Boulon {couvercle du support de
chaîne de transmission [L= 10
mm (0.39 in)]} "5" Ecrou (amortisseur arri-
ère - bras relais):
53 Nm (5.3 m•kg, 38
ft•lb)
Ecrou (bielle):
80 Nm (8.0 m•kg, 58
ft•lb)
Ecrou (bras relais):
70 Nm (7.0 m•kg, 50
ft•lb)
Ecrou (tendeur de chaîne
inférieur):
16 Nm (1.6 m•kg, 11
ft•lb)
Ecrou ( support de
chaîne de transmission):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Boulon (couvercle du
support de chaîne de
transmission):
7 Nm (0.7 m•kg, 5.1
ft•lb)
