Page 30 of 242

YAMAHA WR 450F 2010 Notices Demploi (in French)
1-22
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
Pour les couples de serrage, se reporter à la se ction "CARACTERISTIQUES D’ENTRETIEN" au CHAPITRE 2

Page 33 of 242

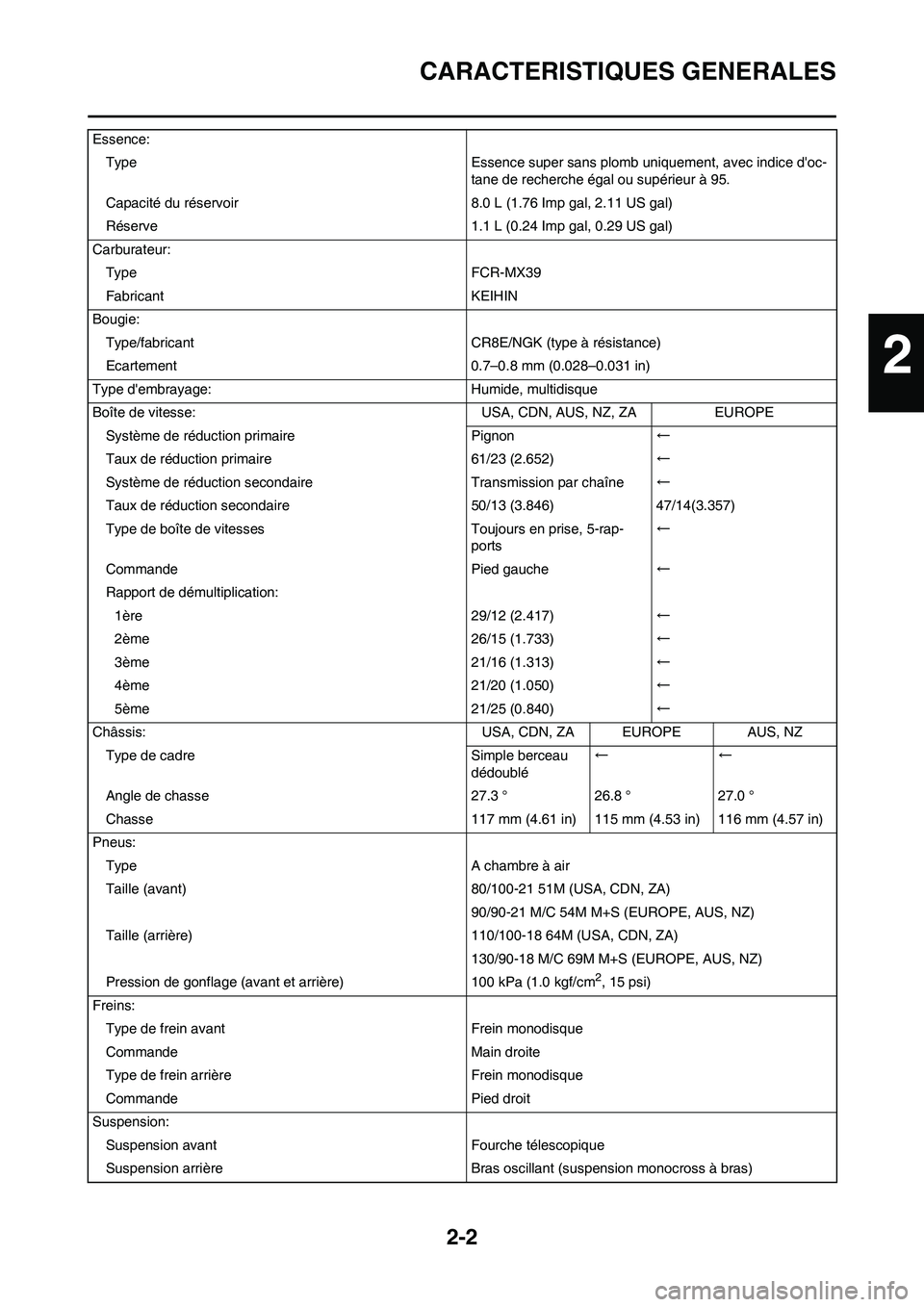

YAMAHA WR 450F 2010 Notices Demploi (in French) 2-2
CARACTERISTIQUES GENERALES
Essence:
Type Essence super sans plomb uniquement, avec indice doc-
tane de recherche égal ou supérieur à 95.
Capacité du réservoir 8.0 L (1.76 Imp gal, 2.11 US ga

Page 40 of 242

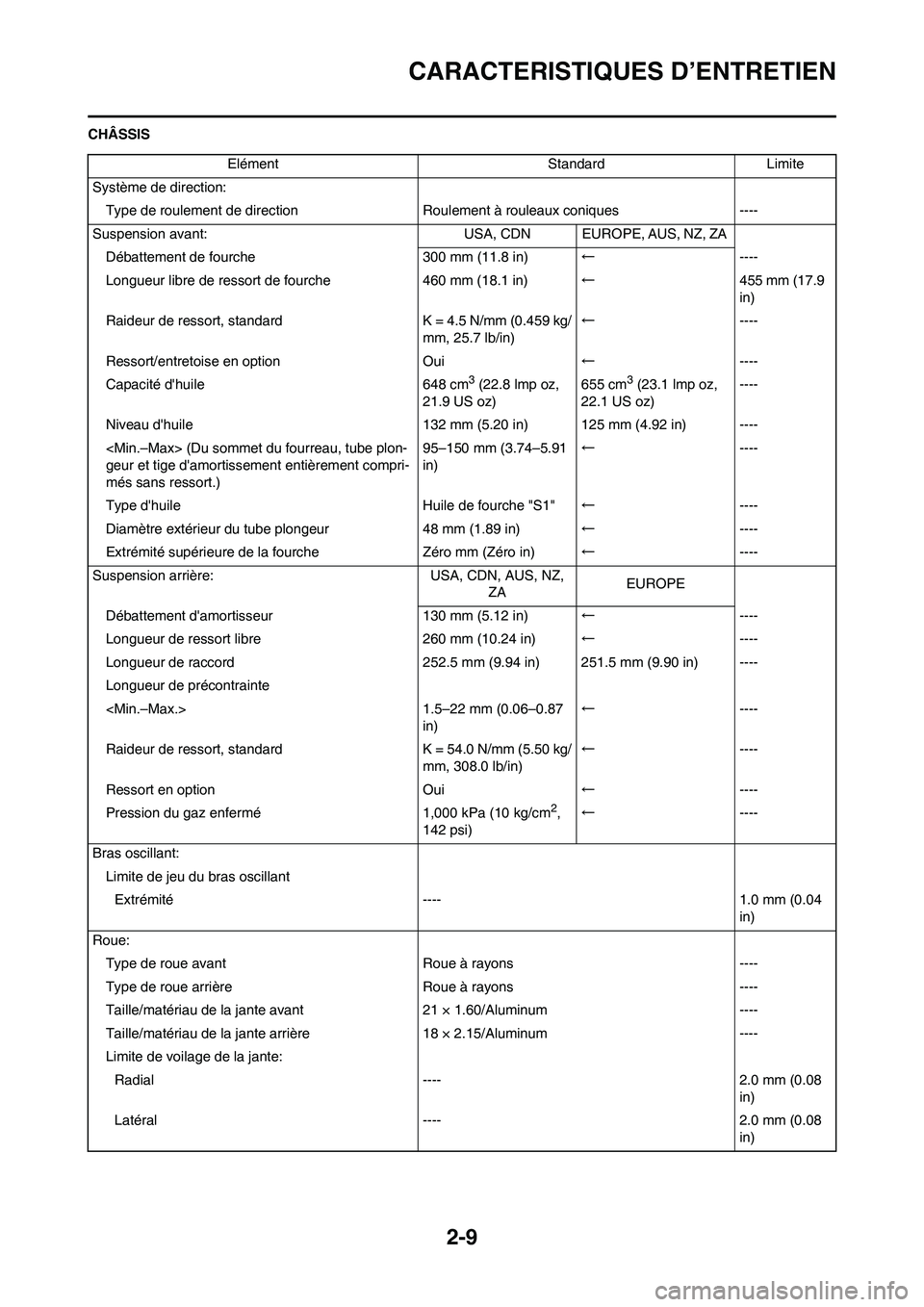

YAMAHA WR 450F 2010 Notices Demploi (in French) 2-9
CARACTERISTIQUES D’ENTRETIEN
CHÂSSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE, AUS,

Page 103 of 242

YAMAHA WR 450F 2010 Notices Demploi (in French) 4-6
CHÂSSIS
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0.2
in). Quand le niveau d’huile est
trop bas, il se produit un bruit lor-
sque la fourche est entièrement
com

4-6
CHÂSSIS
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0.2
in). Quand le niveau d’huile est
trop bas, il se produit un bruit lor-
sque la fourche est entièrement
comprimée ou le pilote ressent
une certaine pression dans ses
mains ou son corps. De même, un
niveau d’huile trop élevé produira
rapidement un bouchon d’huile,
entraînant une réduction de la
course de la fourche et une détéri-
oration des performances et carac-
téristiques. Il est donc important
de régler le niveau d’huile dans la
fourche conformément aux spéci-
fications données.
A. Caractéristiques de l’amor-
tissement pneumatique en
fonction du niveau d’huile
B. Charge
C. Course
1. Niveau d’huile maximum
2. Niveau d’huile standard
3. Niveau d’huile maximumRÉGLAGE DE LA
PRÉCONTRAINTE DU RESSORT
Le réglage de la précontrainte du res-
sort se fait en montant la rondelle de
réglage "1" entre le ressort de
fourche "2" et la tige d'amortissement
"3".
Ne pas monter trois rondelles
d'ajustement ou plus pour chaque
bras de fourche.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
A. Charge
B. Course de la fourche
1. Sans rondelle de réglage
(standard)
2. 1 rondelle de réglage
3. 2 rondelles de réglageRÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
La suspension arrière pouvant influ-
encer le réglage de la fourche, il con-
vient donc d’équilibrer l’arrière et
l’avant de la machine (la position,
etc.) avant d’effectuer le réglage de la
fourche.
1. Ressort mou
• Régler l’amortissement à la dé-
tente.
Dévisser d’un ou deux déclics.
• Régler la force de compression.
Visser d’un ou deux déclics.
En général, un ressort mou offre une
sensation de conduite douce. L’amor-
tissement à la détente tend à être
plus fort et la fourche peut s’enfoncer
plus profondément lors de la conduite
sur des routes cahoteuses.
2. Ressort dur
• Régler l’amortissement à la dé-
tente.
Visser d’un ou deux déclics.
• Régler la force de compression.
Dévisser d’un ou deux déclics.
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
PIÈCES DE RÉGLAGE DE LA
FOURCHE
• Rondelle de réglage "1"
• Ressort de fourche "2" Niveau d’huile standard:
132 mm (5.20 in)
*125 mm (4.92 in)
Plage de réglage:
95–150 mm (3.74–5.91
in)
Depuis le haut du four-
reau, tube plongeur et
tige d’amortissement
entièrement compri-
més sans ressort.
* AUS, NZ , ZA et EUROPE
Nombre standard de ron-
delles:
Zéro rondelle de ré-
glage
Plage de réglage:
Zéro–2 rondelles de ré-
glage
TYPE (épais-
seur)REFERENCE
T = 2.3 mm (0.09
in)5XE-23364-00
TYPERAID-
EUR
DU
RES-
SORTRES-
SORT
REFER-
ENCE (-
23141-)REP-
ERE
(fente
s)
MOU0.408 5TJ-00 |
0.418 5TJ-10 ||
0.428 5TJ-20 |||
0.438 5TJ-30 ||||
0.449 5TJ-40 |||||
STD 0.459 5TJ-L0 —
DUR 0.469 5TJ-60 |-||

Page 104 of 242

YAMAHA WR 450F 2010 Notices Demploi (in French) 4-7
CHÂSSIS
Le repère (fentes) "a" se trouve à l’ex-
trémité du ressort.
En cas d’utilisation d’un ressort
d’une raideur de 0.469 kg/mm, ne
pas installer plusieurs rondelles
de réglag

4-7
CHÂSSIS
Le repère (fentes) "a" se trouve à l’ex-
trémité du ressort.
En cas d’utilisation d’un ressort
d’une raideur de 0.469 kg/mm, ne
pas installer plusieurs rondelles
de réglage pour chaque fourche.
RÉGLAGE DE LA SUSPENSION
ARRIÈRE
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que
des conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du
ressort
• Réglage de la précontrainte du
ressort.
• Changer de ressort.
2. Réglage de la force d’amortisse-
ment
• Régler l’amortissement à la dé-
tente.
• Régler la force de compression.
CHOIX DE LA LONGUEUR DE
RESSORT
1. Placer un support ou un bloc sous
le moteur pour surélever la roue
arrière et mesurer la longueur "a"
entre le centre de l’axe de roue ar-
rière et le boulon de fixation du
garde-boue arrière.2. Retirer le support ou le bloc et
mesurer, avec une personne as-
sise correctement sur la selle, la
longueur "b" entre le centre de
l’axe de roue arrière et le boulon
de fixation du garde-boue arrière.
3. Desserrer le contre-écrou "1" et
effectuer le réglage en tournant le
dispositif de réglage "2" de
manière à atteindre la valeur
standard, obtenue en soustrayant
la longueur "b" de la longueur "a".
• Si la moto est nouvelle et après
qu’elle a été rodée, la longueur du
ressort peut changer en raison de la
fatigue initiale, etc., du ressort. Il est
donc important de corriger les ré-
glages régulièrement.
• S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la lon-
gueur du ressort, remplacer le res-
sort avec un ressort en option et
effectuer un nouveau réglage.
RÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
Après avoir remplacé le ressort,
veiller à l’ajuster à la longueur recom-
mandée [profondeur 90–100 mm
(3.5–3.9 in)] et à le régler.
1. Ressort mou
• Régler le ressort mou de manière
que la force d’amortissement à la
détente soit moindre afin de com-
penser son manque de raideur.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.2. Ressort dur
• Régler le ressort de manière à
augmenter la force d’amortisse-
ment à la détente afin de com-
penser la plus grande raideur du
ressort. Après avoir, à l’aide du
dispositif de réglage, augmenté
l’amortissement à la détente d’un
ou deux déclics, rouler avec la
moto puis effectuer un nouveau
réglage en fonction des pré-
férences personnelles.
Un réglage de la force d’amortisse-
ment à la détente entraîne un
changement de la force de compres-
sion. Pour corriger, dévisser le dis-
positif de réglage de l’amortissement
à la compression bas.
Lors du remplacement de l’amor-
tisseur arrière, veiller à monter un
amortisseur dont la longueur to-
tale a ne dépasse pas la longueur
standard sous peine d’altérer les
performances. Ne jamais monter
un amortisseur dont la longueur
totale est supérieure à la longueur
standard.
Valeur standard:
90–100 mm (3.5–3.9 in)
Longueur "a" de l’amor-
tisseur standard:
488.5 mm (19.23 in)

Page 106 of 242

YAMAHA WR 450F 2010 Notices Demploi (in French) 4-9
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (FOURCHE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se réf�

4-9
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (FOURCHE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90–100 mm (3.5–
3.9 in).
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Toujours dur○○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort mou.
Mouvement tou-
jours irrégulier○○○○Fourreau Vérifier s’il y des coudes, coups ou tout autre en-
dommagement visible.
Tube plongeur
Couple de serrage du té
inférieurResserrer au couple spécifié.
Mauvais mouve-
ment initial○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Bague d’étanchéité Enduire la bague d’étanchéité d’huile.
Toujours doux, dé-
battement○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort dur.
Dur en fin de course○Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0.2 in).
Dur en fin de
course, débatte-
ment○Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0.2
in).
Mouvement initial
dur○○○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Avant bas, position
avant basse○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 95–100 mm (3.7–3.9 in)
avec une personne assise correctement sur la
selle (position arrière basse).
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0.2
in).

Page 107 of 242

YAMAHA WR 450F 2010 Notices Demploi (in French) 4-10
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIÈRE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau régla

4-10
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIÈRE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
Avant qui "accro-
che", position avant
haute○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 90–95 mm (3.5–3.7 in)
avec une personne assise correctement sur la
selle (position arrière haute).
Ressort Monter un ressort mou.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in). SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Dur, tendance à
s’affaisser○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Spongieux et insta-
ble○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression faibleTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (env. 1 déclic) pour aug-
menter l’amortissement.
Ressort Monter un ressort dur.
Lourd et traînant○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Ressort Monter un ressort mou.
Mauvaise tenue de
route○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Amortissement à la
compression faibleTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression élevéTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de déclic) pour
augmenter l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.

spare tire location diagram brake fuel filter location wiper blades reset infotainment system
