2010 YAMAHA WR 250X display

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
HINWEIS

Die Multifunktionsanzeige kann auf
den Standardmodus oder den Mess-
modus eingestellt werden.


Der Tageskilometerzähler A wird auto-
matisch auf Null zurückgestellt, wenn
vom Standardmodus in den Messmo-
dus oder umgekehrt gewechselt wird.
Standardmodus:

eine Geschwindigkeitsanzeige


einen Kilometerzähler


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


eine Stromkreis-Prüfeinrichtung
Messmodus:


eine Geschwindigkeitsanzeige


einen Wegstreckenzähler (zeigt die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an und kann zur
Verbesserung der Genauigkeit der Ta-
geskilometerzähler-Anzeige kalibriert
werden)


eine Stoppuhr (zeigt die vergangene
Zeit seit dem Start der Stoppuhr an)


eine Stromkreis-Prüfeinrichtung
HINWEIS

Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie die
Knöpfe “SELECT 1”, “SELECT 2” und
“RESET” verwenden.


Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige auf
und erlöschen dann wieder.


Nur für U.K.: Um die Tachometer- und
Kilometerzähler/Tageskilometerzäh-
ler-Anzeige zwischen Kilometer und Meilen umzuschalten, drücken Sie,
nachdem der Zündschlüssel auf “ON”
gestellt wurde, den Wahlknopf “SE-
LECT 2” bis sich das Display ändert.
Standardmodus
Kilometerzähler-BetriebsartenDen Wahlknopf “SELECT 2” drücken, um
das Display zwischen den Betriebsarten Ki-
lometerzähler und Tageskilometerzähler A
und B in der folgenden Reihenfolge umzu-
schalten:
Kilometerzähler → Tageskilometerzähler A
→ Tageskilometerzähler B → Kilometer-
zähler
1. Stoppuhr-Anzeige“”
2. Anzeige des Tageskilometerzählers
A“”/Wegstreckenzähler“”
3. Anzeige des Tageskilometerzählers B“”
1
3
2
1. Anzeige des Tageskilometerzählers A“”
1
U32DG5G0.book Page 4 Thursday, January 7, 2010 9:55 AM

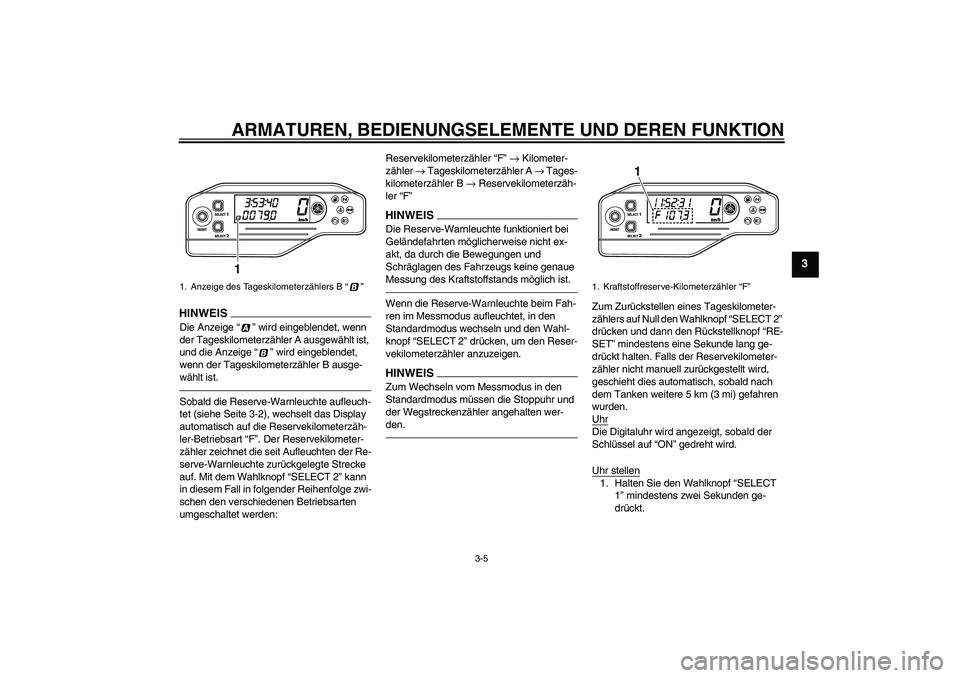

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
HINWEI
S
Die Anzeige“” wird eingeblendet, wenn
der Tageskilometerzähler A ausgewählt ist,
und die Anzeige“” wird eingeblendet,
wenn der Tageskilometerzähler B ausge-
wählt ist.Sobald die Reserve-Warnleuchte aufleuch-
tet (siehe Seite 3-2), wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F”. Der Reservekilometer-
zähler zeichnet die seit Aufleuchten der Re-
serve-Warnleuchte zurückgelegte Strecke
auf. Mit dem Wahlknopf “SELECT 2” kann
in diesem Fall in folgender Reihenfolge zwi-
schen den verschiedenen Betriebsarten
umgeschaltet werden:Reservekilometerzähler “F” → Kilometer-
zähler → Tageskilometerzähler A → Tages-
kilometerzähler B → Reservekilometerzäh-
ler “F”
HINWEISDie Reserve-Warnleuchte funktioniert bei
Geländefahrten möglicherweise nicht ex-
akt, da durch die Bewegungen und
Schräglagen des Fahrzeugs keine genaue
Messung des Kraftstoffstands möglich ist.Wenn die Reserve-Warnleuchte beim Fah-
ren im Messmodus aufleuchtet, in den
Standardmodus wechseln und den Wahl-
knopf “SELECT 2” drücken, um den Reser-
vekilometerzähler anzuzeigen.HINWEISZum Wechseln vom Messmodus in den
Standardmodus müssen die Stoppuhr und
der Wegstreckenzähler angehalten wer-
den.
Zum Zurückstellen eines Tageskilometer-
zählers auf Null den Wahlknopf “SELECT 2”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
UhrDie Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird.
Uhr stellen1. Halten Sie den Wahlknopf “SELECT
1” mindestens zwei Sekunden ge-
drückt.
1. Anzeige des Tageskilometerzählers B“”
1
1. Kraftstoffreserve-Kilometerzähler “F”
1
U32DG5G0.book Page 5 Thursday, January 7, 2010 9:55 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhal-
ten/oder das Zählen fortzusetzen, Schritt 2
und 3 wiederholen.Automatischer Start1. Den Wahlknopf “SELECT 1” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den automatischen Start ein-
zustellen.HINWEISWenn die Stoppuhr auf automatischen Start
gestellt ist, beginnen die Stoppuhr-
Anzeige“” und die Wegstreckenzähler-
Anzeige“” zu blinken. Die Ziffern auf
dem Display beginnen von links nach rechts
zu laufen.
2. Wird das Fahrzeug bewegt, beginnt
die Stoppuhr zu laufen.
3. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
4. Um die Stoppuhr weiter laufen zu las-
sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhal-
ten/oder das Zählen fortzusetzen, Schritt 3
und 4 wiederholen.Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilometerzähler-Anzeige
beim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw. nützlich. Weitere In-
formationen zur Verwendung dieser Anzei-
ge gibt Ihnen gerne Ihre Yamaha-
Fachwerkstatt in Ihrer Nähe.Kalibrieren Sie den Wegstreckenzähler wie
folgt.
Drücken Sie Wahlknopf “SELECT 1”, um
die Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SELECT 2”, um die Anzeige zu ver-
ringern. Drücken und Halten eines Wahl-
knopfes erhöht oder verringert die Anzeige
fortlaufend, bis der Wahlknopf losgelassen
wird.
HINWEISDie Kalibrierung des Wegstreckenzähler ist
unabhängig von der Stoppuhr möglich.Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der StoppuhrHINWEISDas Zurückstellen kann nur für den Weg-
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhr vor-
genommen werden.Zurückstellen des Wegstreckenzählers1. Sicherstellen, dass die Stoppuhr in Be-
trieb ist.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den Wegstreckenzähler auf
Null zurückzustellen.
