ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.U22BF1F0.book Page 36 Wednesday, September 16, 2009 9:28 AM

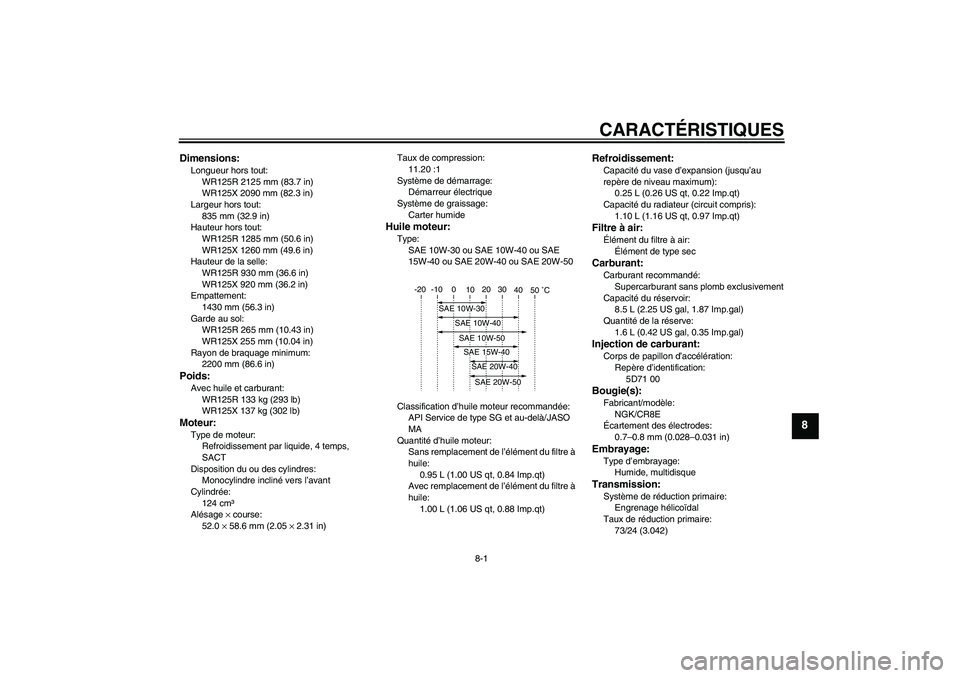

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
WR125R 2125 mm (83.7 in)
WR125X 2090 mm (82.3 in)
Largeur hors tout:
835 mm (32.9 in)
Hauteur hors tout:
WR125R 1285 mm (50.6 in)
WR125X 1260 mm (49.6 in)
Hauteur de la selle:
WR125R 930 mm (36.6 in)
WR125X 920 mm (36.2 in)
Empattement:
1430 mm (56.3 in)
Garde au sol:
WR125R 265 mm (10.43 in)
WR125X 255 mm (10.04 in)
Rayon de braquage minimum:
2200 mm (86.6 in)Poids:Avec huile et carburant:
WR125R 133 kg (293 lb)
WR125X 137 kg (302 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124 cm³
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)Taux de compression:
11.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.10 L (1.16 US qt, 0.97 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
8.5 L (2.25 US gal, 1.87 Imp.gal)
Quantité de la réserve:
1.6 L (0.42 US gal, 0.35 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
5D71 00Bougie(s):Fabricant/modèle:
NGK/CR8E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
73/24 (3.042)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
