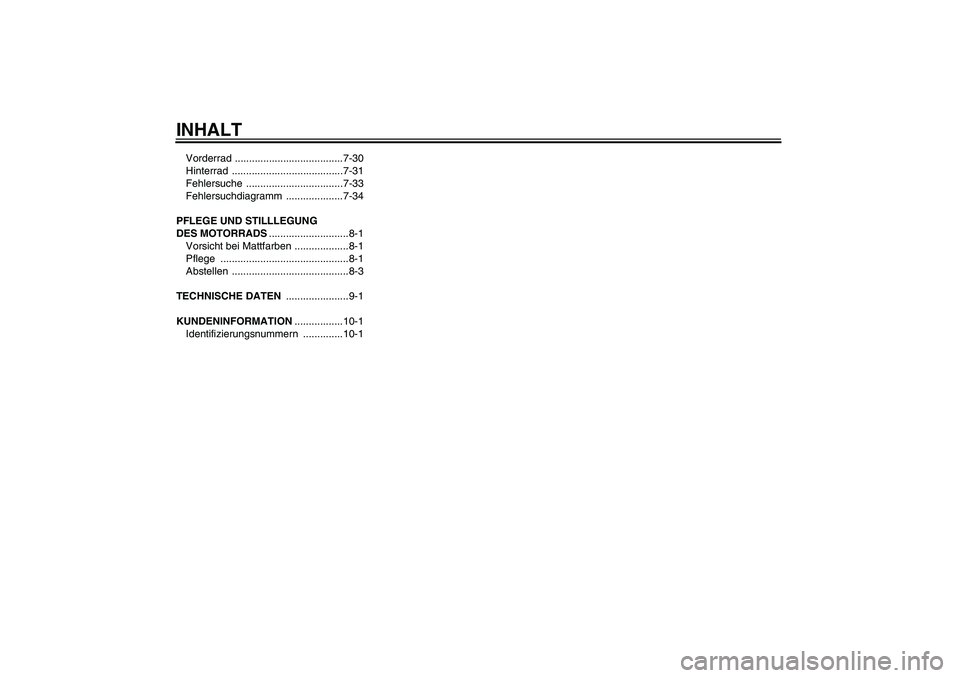

INHALTVorderrad ......................................7-30
Hinterrad .......................................7-31
Fehlersuche ..................................7-33
Fehlersuchdiagramm ....................7-34
PFLEGE UND STILLLEGUNG
DES MOTORRADS............................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege .............................................8-1
Abstellen .........................................8-3
TECHNISCHE DATEN ......................9-1
KUNDENINFORMATION.................10-1
Identifizierungsnummern ..............10-1
U5B682G0.book Page 2 Tuesday, June 9, 2009 2:07 PM

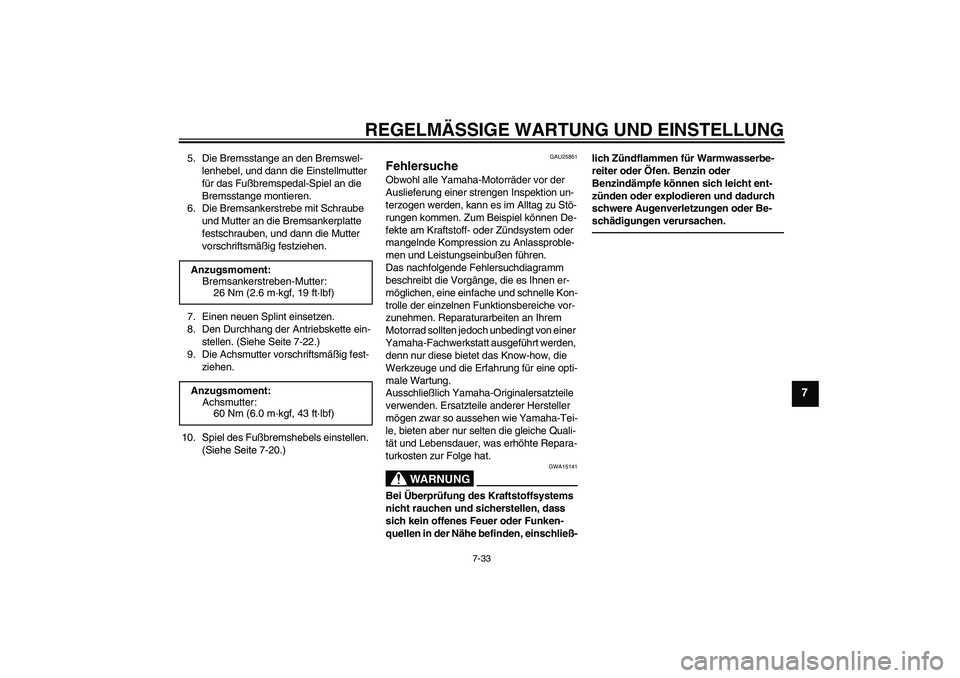

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-33
7
5. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
6. Die Bremsankerstrebe mit Schraube
und Mutter an die Bremsankerplatte
festschrauben, und dann die Mutter
vorschriftsmäßig festziehen.
7. Einen neuen Splint einsetzen.
8. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 7-22.)
9. Die Achsmutter vorschriftsmäßig fest-
ziehen.
10. Spiel des Fußbremshebels einstellen.
(Siehe Seite 7-20.)
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
Anzugsmoment:
Bremsankerstreben-Mutter:
26 Nm (2.6 m·kgf, 19 ft·lbf)
Anzugsmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
U5B682G0.book Page 33 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-34
7
GAU25902

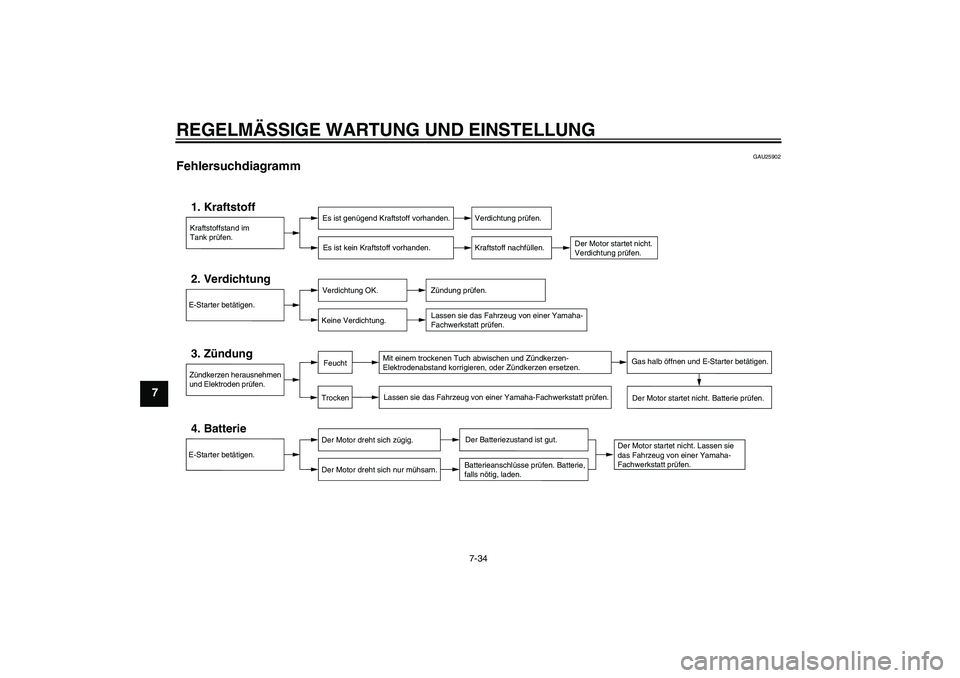

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5B682G0.book Page 34 Tuesday, June 9, 2009 2:07 PM

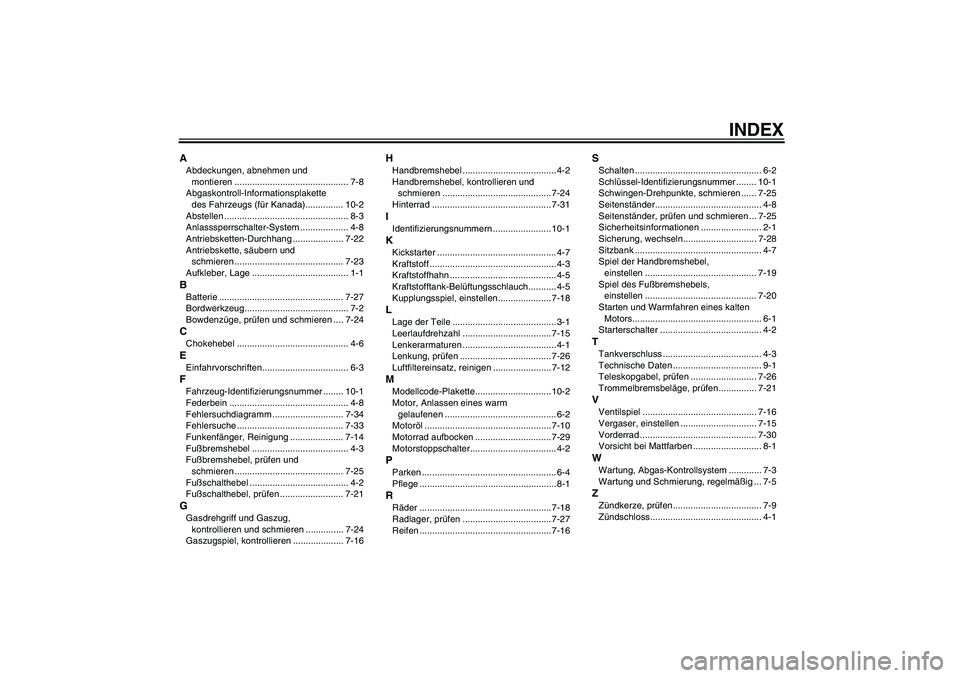

INDEX
AAbdeckungen, abnehmen und
montieren ............................................. 7-8
Abgaskontroll-Informationsplakette
des Fahrzeugs (für Kanada)............... 10-2
Abstellen ................................................. 8-3
Anlasssperrschalter-System ................... 4-8
Antriebsketten-Durchhang .................... 7-22
Antriebskette, säubern und
schmieren ........................................... 7-23
Aufkleber, Lage ...................................... 1-1BBatterie ................................................. 7-27
Bordwerkzeug......................................... 7-2
Bowdenzüge, prüfen und schmieren .... 7-24CChokehebel ............................................ 4-6EEinfahrvorschriften.................................. 6-3FFahrzeug-Identifizierungsnummer ........ 10-1
Federbein ............................................... 4-8
Fehlersuchdiagramm ............................ 7-34
Fehlersuche .......................................... 7-33
Funkenfänger, Reinigung ..................... 7-14
Fußbremshebel ...................................... 4-3
Fußbremshebel, prüfen und
schmieren ........................................... 7-25
Fußschalthebel ....................................... 4-2
Fußschalthebel, prüfen ......................... 7-21GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 7-24
Gaszugspiel, kontrollieren .................... 7-16
HHandbremshebel ..................................... 4-2
Handbremshebel, kontrollieren und
schmieren ........................................... 7-24
Hinterrad ............................................... 7-31IIdentifizierungsnummern ....................... 10-1KKickstarter ............................................... 4-7
Kraftstoff ..................................................4-3
Kraftstoffhahn .......................................... 4-5
Kraftstofftank-Belüftungsschlauch........... 4-5
Kupplungsspiel, einstellen..................... 7-18LLage der Teile .........................................3-1
Leerlaufdrehzahl ...................................7-15
Lenkerarmaturen .....................................4-1
Lenkung, prüfen .................................... 7-26
Luftfiltereinsatz, reinigen ....................... 7-12MModellcode-Plakette.............................. 10-2
Motor, Anlassen eines warm
gelaufenen ............................................ 6-2
Motoröl ..................................................7-10
Motorrad aufbocken .............................. 7-29
Motorstoppschalter.................................. 4-2PParken ..................................................... 6-4
Pflege ......................................................8-1RRäder ....................................................7-18
Radlager, prüfen ...................................7-27
Reifen ....................................................7-16
SSchalten .................................................. 6-2
Schlüssel-Identifizierungsnummer ........ 10-1
Schwingen-Drehpunkte, schmieren ...... 7-25
Seitenständer.......................................... 4-8
Seitenständer, prüfen und schmieren ... 7-25
Sicherheitsinformationen ........................ 2-1
Sicherung, wechseln............................. 7-28
Sitzbank .................................................. 4-7
Spiel der Handbremshebel,
einstellen ............................................ 7-19
Spiel des Fußbremshebels,
einstellen ............................................ 7-20
Starten und Warmfahren eines kalten
Motors................................................... 6-1
Starterschalter ........................................ 4-2TTankverschluss ....................................... 4-3
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-26
Trommelbremsbeläge, prüfen ............... 7-21VVentilspiel ............................................. 7-16
Vergaser, einstellen .............................. 7-15
Vorderrad .............................................. 7-30
Vorsicht bei Mattfarben ........................... 8-1WWartung, Abgas-Kontrollsystem ............. 7-3
Wartung und Schmierung, regelmäßig ... 7-5ZZündkerze, prüfen................................... 7-9
Zündschloss............................................ 4-1
