Page 22 of 98

YAMAHA TDM 900 2010 Manual de utilização (in Portuguese)
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-cha

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-chaves! As chaves do sistema imobiliza-
dor podem provocar interferência, o que
poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
PAU11911
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.
PRECAUÇÃO

PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8000 rpm e acima
Este taquímetro está equipado com um re-
lógio.Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” durante pelo menos dois segun-
dos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” para mudar
os minutos.
4. Quando os dígitos dos minutos fica-
rem intermitentes, prima a tecla “RE-
SET” para acertar os minutos.
5. Prima a tecla “SELECT” para colocar
o relógio em funcionamento.
NOTA

Depois de acertar o relógio, não se es-
queça de premir a tecla “SELECT” an-
tes de rodar a chave para “OFF”, caso
contrário o relógio não aceitará as al-
terações.

Quando a chave é rodada para “OFF”,
o visor do relógio fica aceso durante
48 horas e depois apaga-se para evi-
tar que a bateria descarregue.
1. Taquímetro
2. Zona vermelha do taquímetro
3. Relógio
1
2
3
✼✥✯✣✷✷✣ ✩

Page 23 of 98

YAMAHA TDM 900 2010 Manual de utilização (in Portuguese)
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
2
34
5
6
7
8
9

PAU12182
Indicador da temperatura do
refrigerante
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante assi

Page 24 of 98

YAMAHA TDM 900 2010 Manual de utilização (in Portuguese)
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9

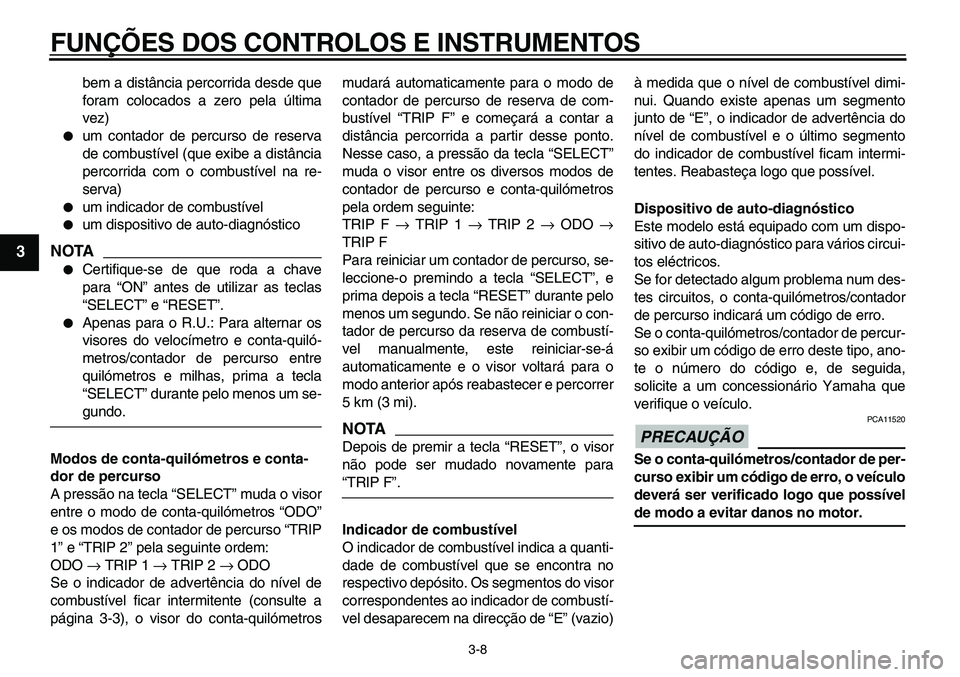

bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso de reserva
de combustível

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9

bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)

um indicador de combustível

um dispositivo de auto-diagnóstico
NOTA

Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.

Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima a tecla
“SELECT” durante pelo menos um se-
gundo.
Modos de conta-quilómetros e conta-
dor de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
1” e “TRIP 2” pela seguinte ordem:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Se o indicador de advertência do nível de
combustível ficar intermitente (consulte a
página 3-3), o visor do conta-quilómetrosmudará automaticamente para o modo de
contador de percurso de reserva de com-
bustível “TRIP F” e começará a contar a
distância percorrida a partir desse ponto.
Nesse caso, a pressão da tecla “SELECT”
muda o visor entre os diversos modos de
contador de percurso e conta-quilómetros
pela ordem seguinte:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
NOTA

Depois de premir a tecla “RESET”, o visor
não pode ser mudado novamente para
“TRIP F”.
Indicador de combustível
O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao indicador de combustí-
vel desaparecem na direcção de “E” (vazio)à medida que o nível de combustível dimi-
nui. Quando existe apenas um segmento
junto de “E”, o indicador de advertência do
nível de combustível e o último segmento
do indicador de combustível ficam intermi-
tentes. Reabasteça logo que possível.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
tes circuitos, o conta-quilómetros/contador
de percurso indicará um código de erro.
Se o conta-quilómetros/contador de percur-
so exibir um código de erro deste tipo, ano-
te o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO

PCA11520
Se o conta-quilómetros/contador de per-
curso exibir um código de erro, o veículo
deverá ser verificado logo que possível
de modo a evitar danos no motor.
✼✥✯✣✷✷✣ ✫
