2010 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

8-48
8
SBU27842Comprobación de los protectores del
tubo de freno trasero Debe comprobar el desgaste de los protectores
del tubo de freno trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase. Cada protector dispone de un
indicador de desgaste. Si un protector se desgasta
hasta el punto de que el indicador se hace visible,
haga cambiar el protector en un concesionario
Yamaha.NOTAEs necesario desmontar las ruedas para compro-
bar los protectores del tubo de freno. (Véase la pá-
gina 8-65).
SBU24251Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de freno1. Protector del tubo de freno trasero
2. Indicador de desgaste
3. El protector está normal.
4. El protector está desgastado.
U43P62S0.book Page 48 Tuesday, February 17, 2009 10:56 AM

8-49
8está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delanteroFreno trasero
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.
Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
1. Marca de nivel mínimo
2WD
4WD
1
1. Marca de nivel mínimoLíquido de freno recomendado:
DOT 4
U43P62S0.book Page 49 Tuesday, February 17, 2009 10:56 AM

8-50
8

Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.
Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.
A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.SBU24291Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y laspinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.SBU27772Comprobación del juego libre de las
manetas de freno delantero y trasero Se debe comprobar el juego libre de las manetas
de freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Las manetas de freno no de-
ben ningún juego, como se muestra. Si hay juego
libre, haga revisar el sistema de frenos en un con-
cesionario Yamaha.
U43P62S0.book Page 50 Tuesday, February 17, 2009 10:56 AM

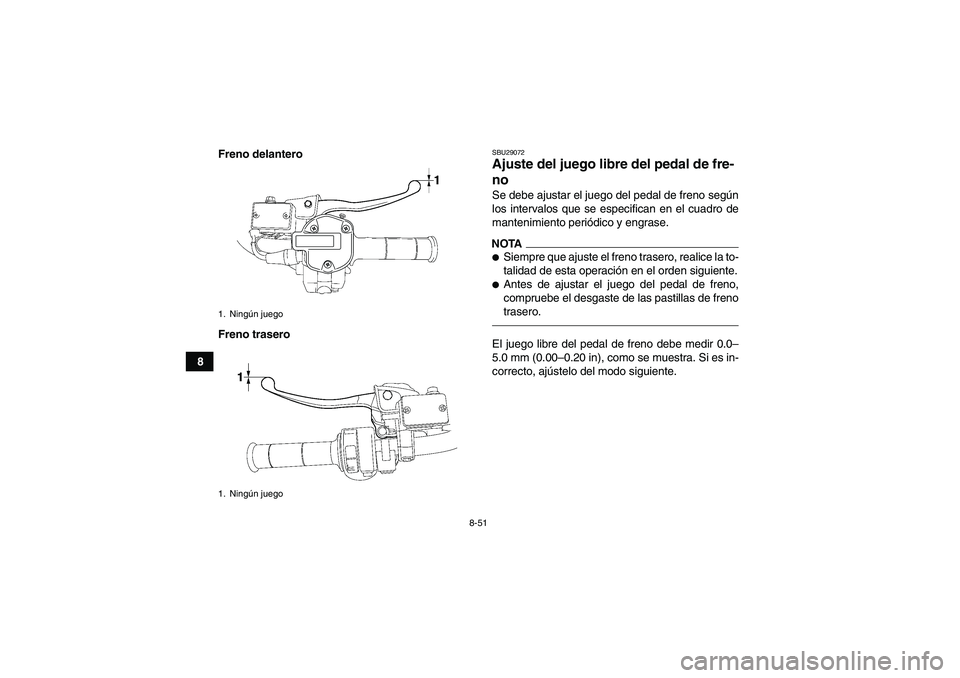

8-51
8Freno delantero
Freno trasero
SBU29072Ajuste del juego libre del pedal de fre-
no Se debe ajustar el juego del pedal de freno según
los intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.NOTA
Siempre que ajuste el freno trasero, realice la to-
talidad de esta operación en el orden siguiente.
Antes de ajustar el juego del pedal de freno,
compruebe el desgaste de las pastillas de freno
trasero.El juego libre del pedal de freno debe medir 0.0–
5.0 mm (0.00–0.20 in), como se muestra. Si es in-
correcto, ajústelo del modo siguiente.
1. Ningún juego
1. Ningún juegoU43P62S0.book Page 51 Tuesday, February 17, 2009 10:56 AM

8-52
8 1. Desmonte el panel H. (Véase la página 8-10).
2. Afloje la contratuerca.
3. Gire la tuerca de ajuste del juego libre del pe-
dal de freno en la dirección (a) para incremen-
tar el juego libre y en la dirección (b) para
reducirlo.4. Apriete la contratuerca.
5. Después del ajuste debe haber algo de juego
en la unión del cable del pedal de freno, como
se muestra. Si no hay ningún juego, repita los
pasos 2 a 4.
1. Juego libre del pedal de freno
1. Contratuerca
2. Tuerca de ajuste del juego libre del pedal de freno
U43P62S0.book Page 52 Tuesday, February 17, 2009 10:56 AM

8-53
86. Monte el panel.
Si no consigue obtener el juego correcto, hágalo
ajustar en un concesionario Yamaha.
NOTACuando ajuste el juego libre del pedal de freno tra-
sero:
No pise el pedal del freno.
Asegúrese de que la maneta del freno trasero y
el pedal no se muevan.
SBU24230Guardapolvos de ejes Debe comprobar posibles daños en los guardapol-
vos de ejes según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
1. Unión del cable del pedal de freno
2. Una holgura ligera
1
2
1. Guardapolvo del eje delantero (en cada lado)
1 1
U43P62S0.book Page 53 Tuesday, February 17, 2009 10:56 AM

8-54
8
SBU24901Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.
Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.SBU24912Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
1. Guardapolvo del eje trasero (en cada lado)Lubricante recomendado:
Aceite de motor
1
1
U43P62S0.book Page 54 Tuesday, February 17, 2009 10:56 AM

8-55
8Maneta del freno delanteroManeta del freno trasero
SBU28832Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel H. (Véase la página 8-10).
Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:
Grasa a base de jabón de litio
U43P62S0.book Page 55 Tuesday, February 17, 2009 10:56 AM
