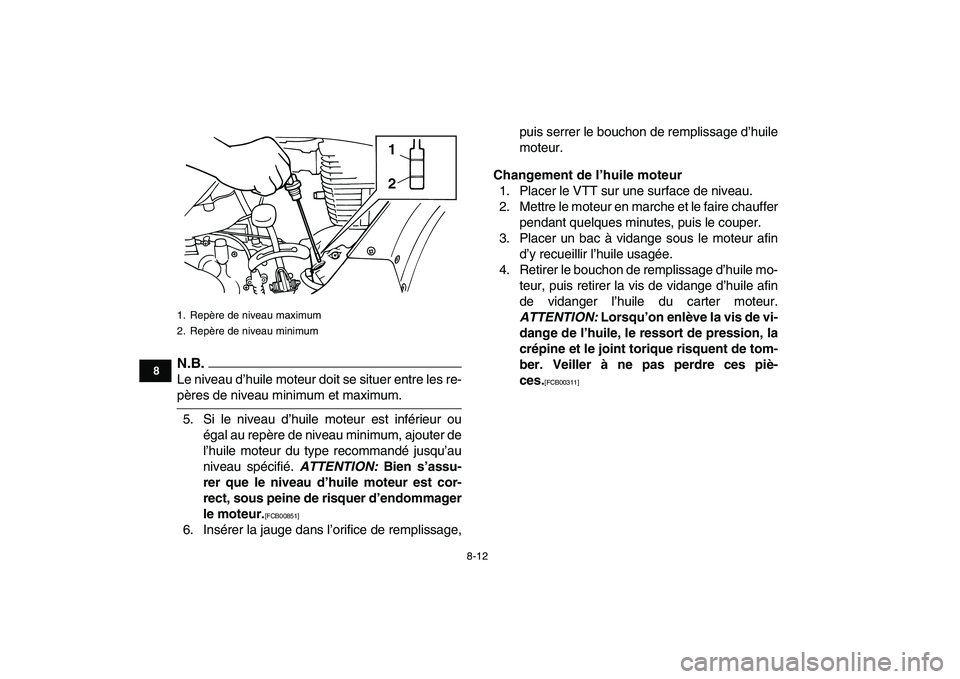

N.B.
Le niveau d’huile moteur doit se situer entre les re-
pères de niveau minimum et maximum.
5. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé jusqu’au
niveau spécifié.
ATTENTION:
Bien s’assu-
rer que le niveau d’huile moteur est cor-
rect, sous peine de risquer d’endommager
le moteur.
[FCB00851]
6. Insérer la jauge dans l’orifice de remplissage,puis serrer le bouchon de remplissage d’huile
moteur.
Changement de l’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile mo-
teur, puis retirer la vis de vidange d’huile afin
de vidanger l’huile du carter moteur.
ATTENTION:
Lorsqu’on enlève la vis de vi-
dange de l’huile, le ressort de pression, la
crépine et le joint torique risquent de tom-
ber. Veiller à ne pas perdre ces piè-
ces.
[FCB00311]
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
8-15
1
2
3
4
5
6
78
9
10
11

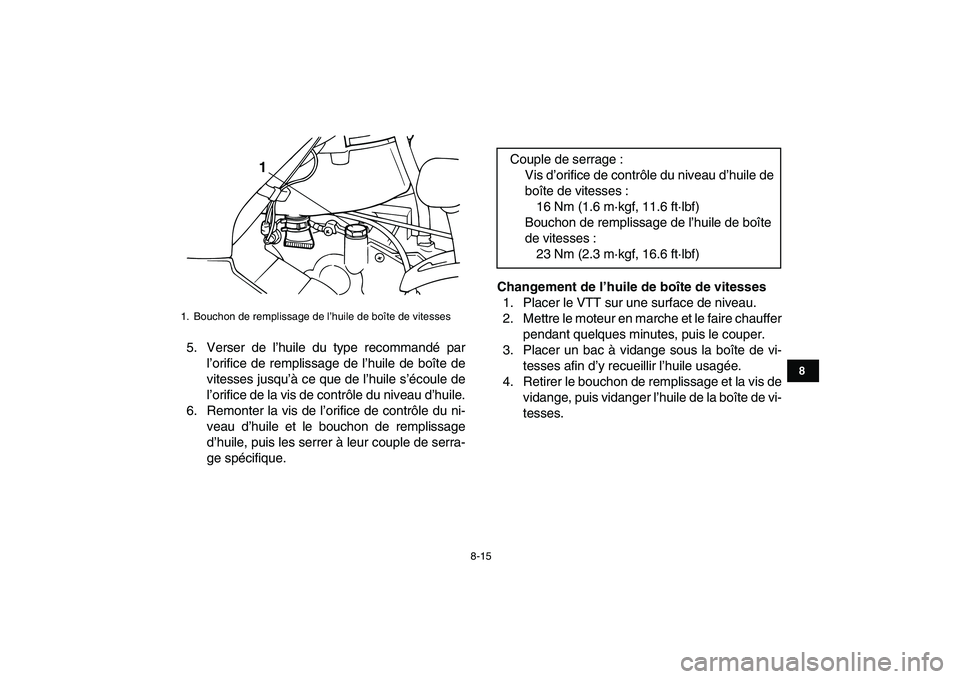

5. Verser de l’huile du type recommandé par
l’orifice de remplissage de l’huile de boîte de
vitesses jusqu’à ce que de l’huile s’écoule de
l’orifice de la vis de contrôle du niveau d’huile.
6. Remonter la vis de l’orifice de contrôle du ni-
veau d’huile et le bouchon de remplissage
d’huile, puis les serrer à leur couple de serra-
ge spécifique.
Changement de l’huile de boîte de vitesses
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous la boîte de vi-
tesses afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange, puis vidanger l’huile de la boîte de vi-
tesses.
1. Bouchon de remplissage de l’huile de boîte de vitesses
1
Couple de serrage :
Vis d’orifice de contrôle du niveau d’huile de
boîte de vitesses :
16 Nm (1.6 m·kgf, 11.6 ft·lbf)
Bouchon de remplissage de l’huile de boîte
de vitesses :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
