Bedienung der Ausrüstung
49
(3) Den Ablassstopfen sicher an seine ur-
sprüngliche Position montieren.
(4) Den Getränkehalter sicher an seine ur-
sprüngliche Position montieren.

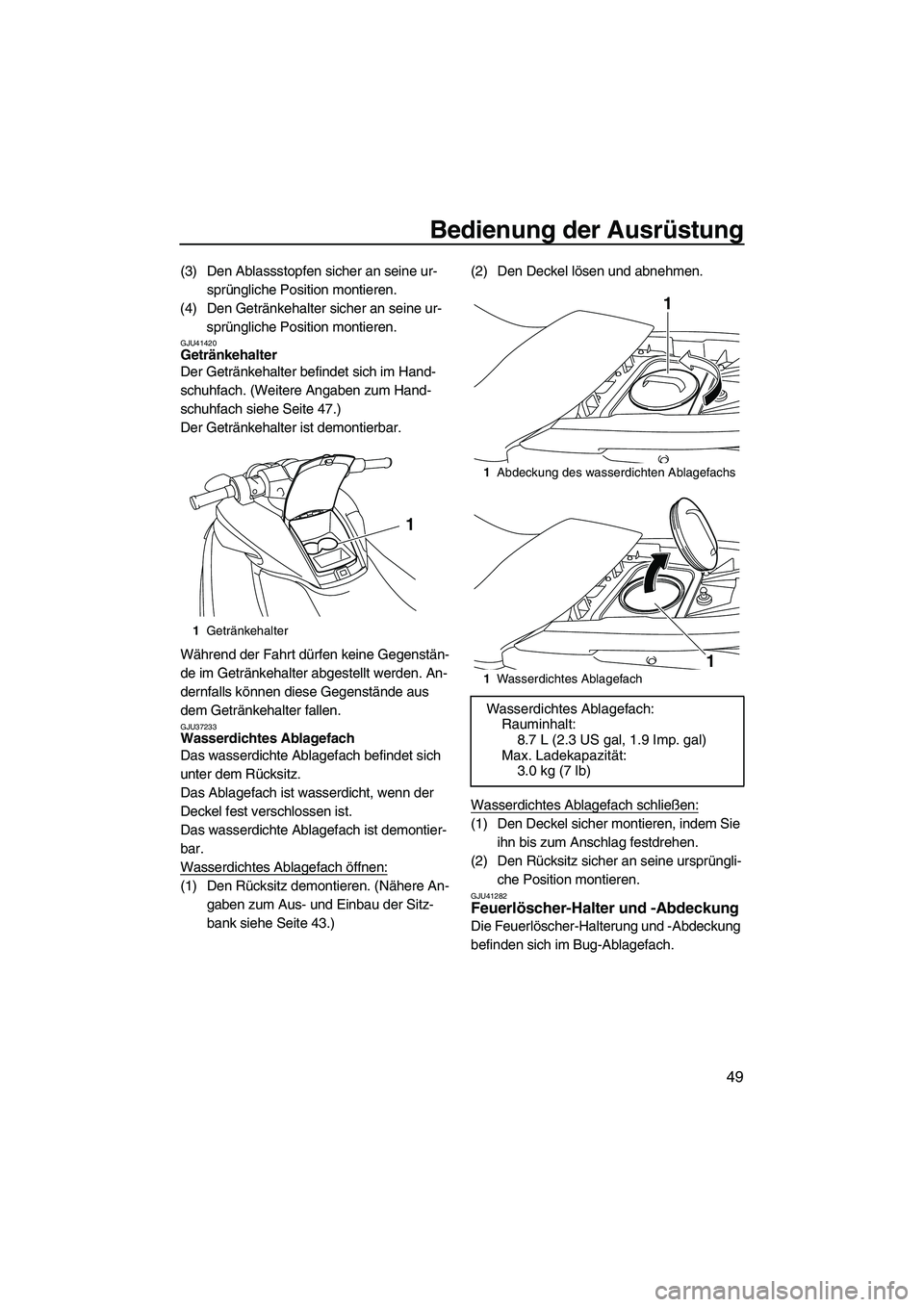

GJU41420Getränkehalter
Der Getränkehalter befindet sich im Hand-
schuhfach. (Weitere Angaben zum Hand-
schuhfach siehe Seite 47.)
Der Getränkehalter ist demontierbar.
Während der Fahrt dürfen keine Gegenstän-
de im Getränkehalter abgestellt werden. An-
dernfalls können diese Gegenstände aus
dem Getränkehalter fallen.
GJU37233Wasserdichtes Ablagefach
Das wasserdichte Ablagefach befindet sich
unter dem Rücksitz.
Das Ablagefach ist wasserdicht, wenn der
Deckel fest verschlossen ist.
Das wasserdichte Ablagefach ist demontier-
bar.
Wasserdichtes Ablagefach öffnen:
(1) Den Rücksitz demontieren. (Nähere An-
gaben zum Aus- und Einbau der Sitz-
bank siehe Seite 43.)(2) Den Deckel lösen und abnehmen.
Wasserdichtes Ablagefach schließen:
(1) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU41282Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach.
1Getränkehalter
1
1Abdeckung des wasserdichten Ablagefachs
1Wasserdichtes Ablagefach
Wasserdichtes Ablagefach:
Rauminhalt:
8.7 L (2.3 US gal, 1.9 Imp. gal)
Max. Ladekapazität:
3.0 kg (7 lb)
1
1
UF2C71G0.book Page 49 Tuesday, July 14, 2009 11:12 AM

Bedienung der Ausrüstung
50

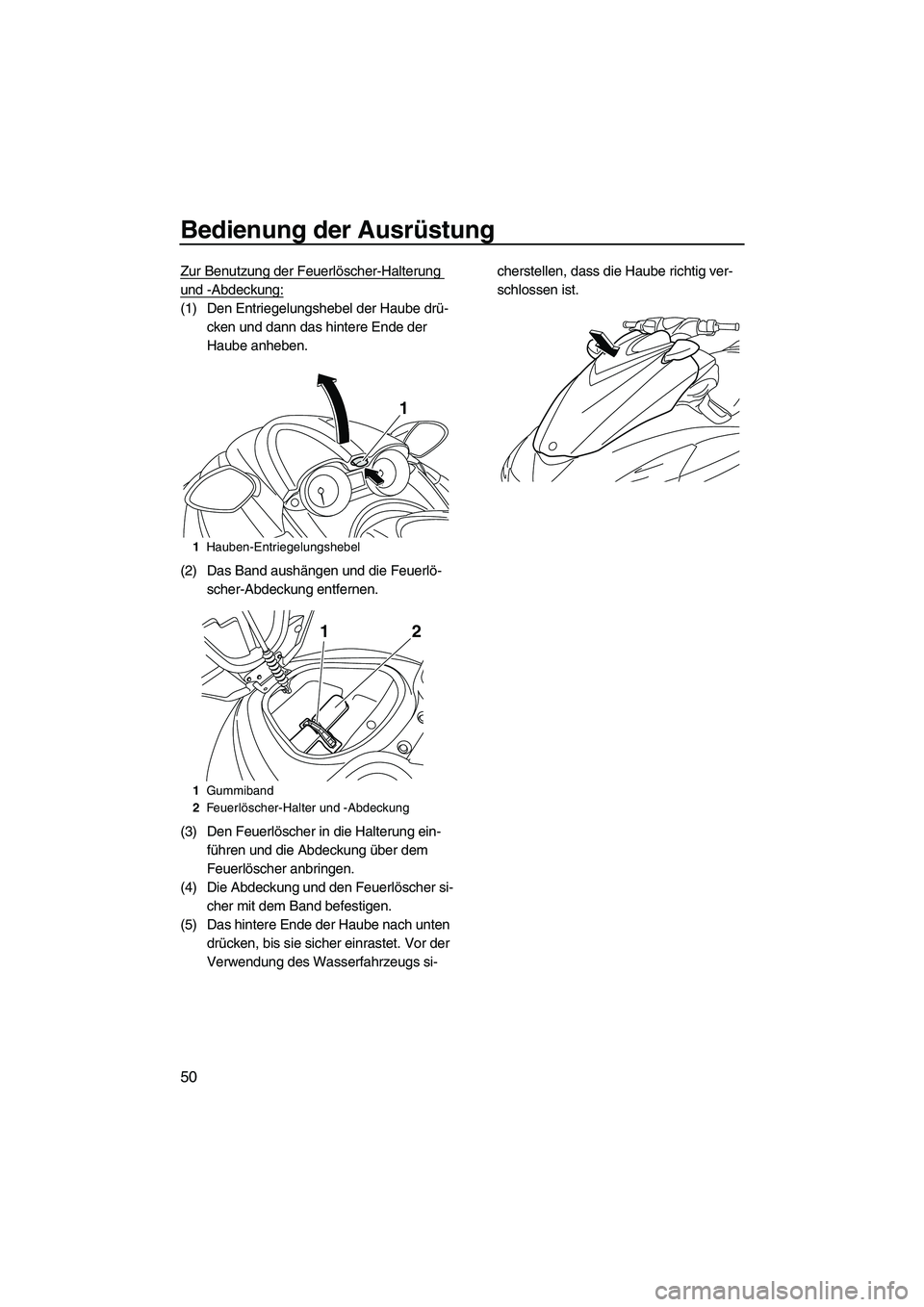

Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:
(1) Den Entriegelungshebel der Haube drü-
cken und dann das hintere Ende der
Haube anheben.
(2) Das Band aushängen und die Feuerlö-
scher-Abdeckung entfernen.
(3) Den Feuerlöscher in die Halterung ein-
führen und die Abdeckung über dem
Feuerlöscher anbringen.
(4) Die Abdeckung und den Feuerlöscher si-
cher mit dem Band befestigen.
(5) Das hintere Ende der Haube nach unten
drücken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si-cherstellen, dass die Haube richtig ver-
schlossen ist.
1Hauben-Entriegelungshebel
1Gummiband
2Feuerlöscher-Halter und -Abdeckung
1
12
UF2C71G0.book Page 50 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
51
GJU31822

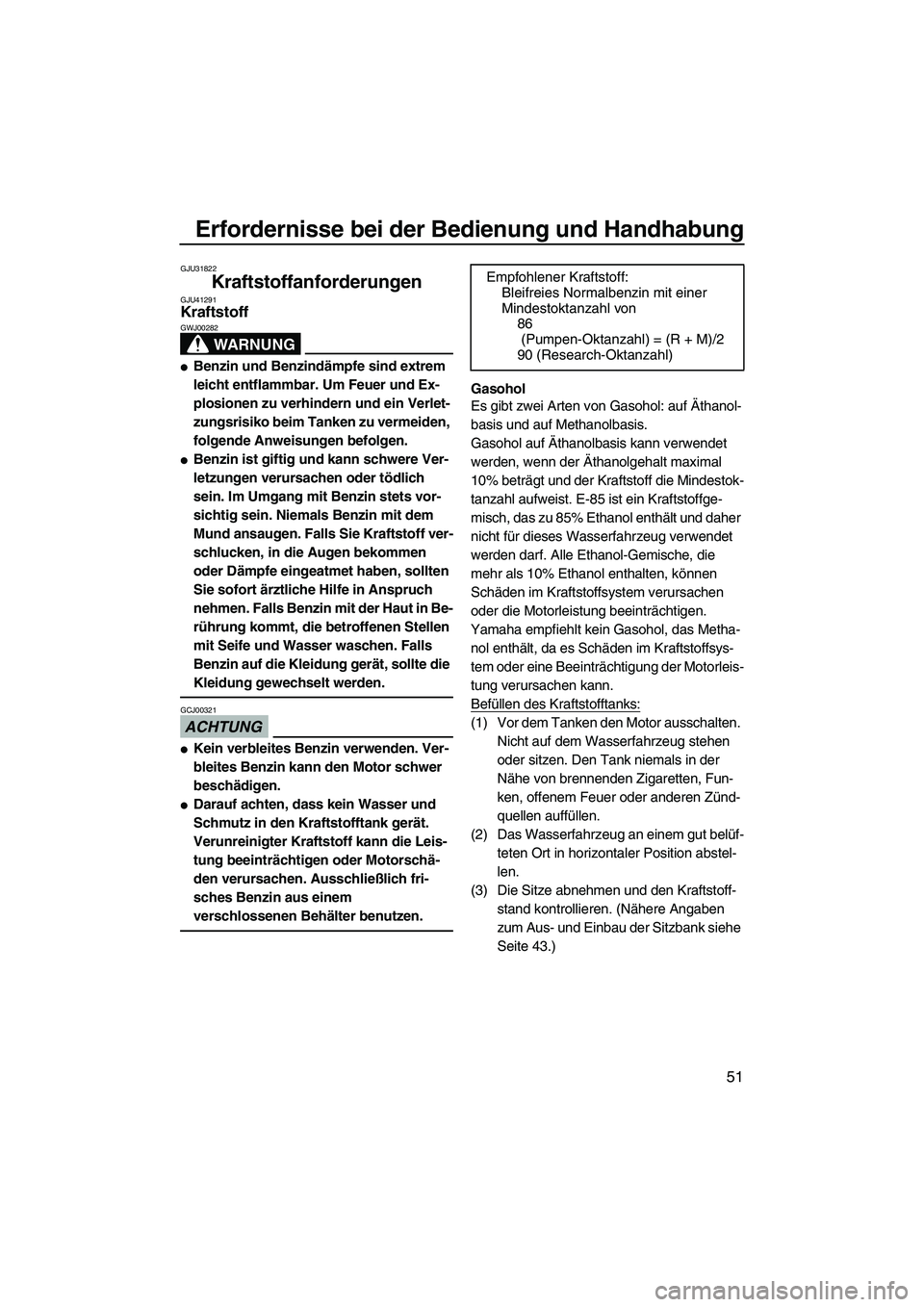

Kraftstoffanforderungen GJU41291Kraftstoff
WARNUNG
GWJ00282

Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.

Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321

Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.

Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Sitze abnehmen und den Kraftstoff-
stand kontrollieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.) Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF2C71G0.book Page 51 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
52

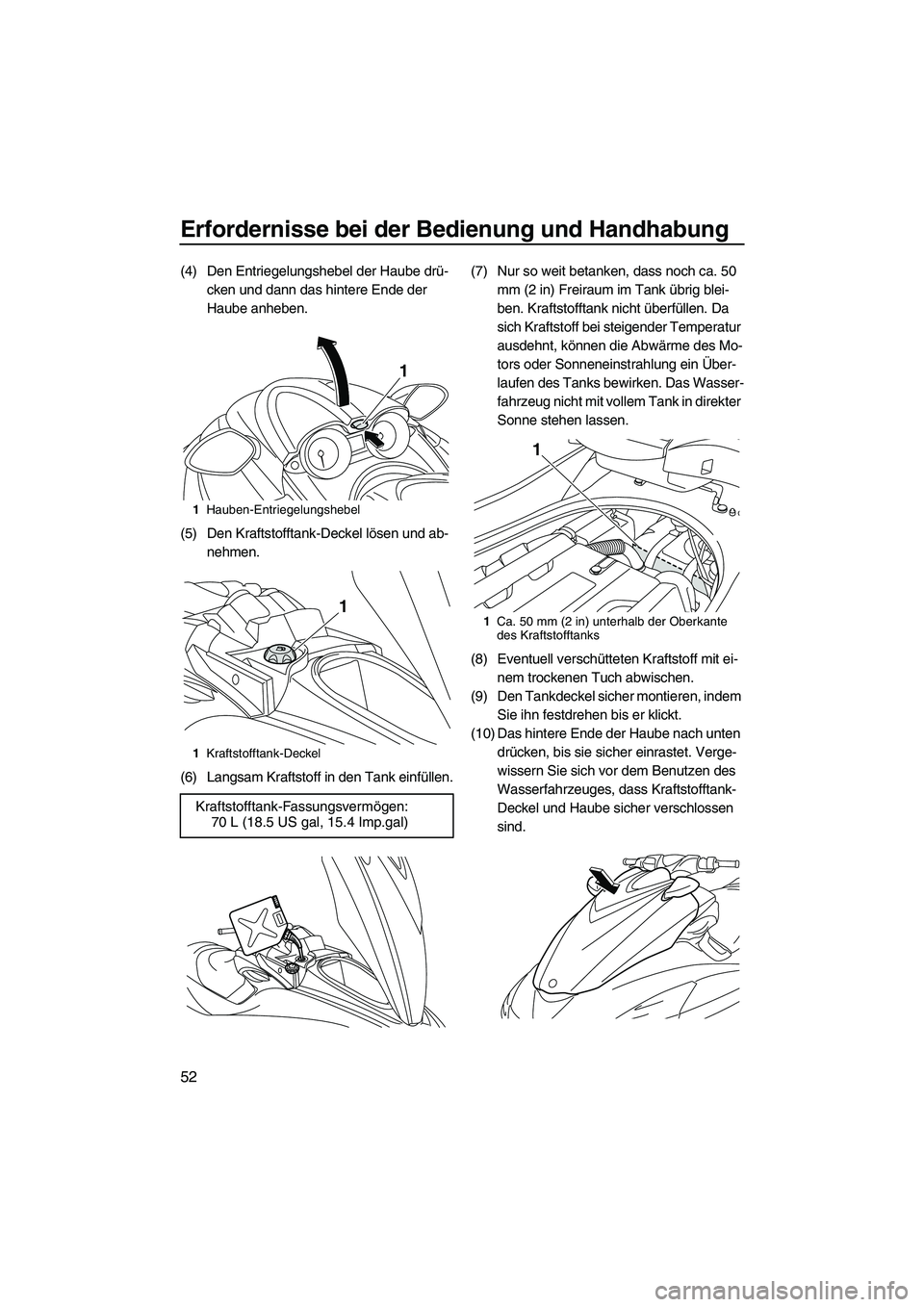

(4) Den Entriegelungshebel der Haube drü-
cken und dann das hintere Ende der
Haube anheben.
(5) Den Kraftstofftank-Deckel lösen und ab-
nehmen.
(6) Langsam Kraftstoff in den Tank einfüllen.(7) Nur so weit betanken, dass noch ca. 50
mm (2 in) Freiraum im Tank übrig blei-
ben. Kraftstofftank nicht überfüllen. Da
sich Kraftstoff bei steigender Temperatur
ausdehnt, können die Abwärme des Mo-
tors oder Sonneneinstrahlung ein Über-
laufen des Tanks bewirken. Das Wasser-
fahrzeug nicht mit vollem Tank in direkter
Sonne stehen lassen.
(8) Eventuell verschütteten Kraftstoff mit ei-
nem trockenen Tuch abwischen.
(9) Den Tankdeckel sicher montieren, indem
Sie ihn festdrehen bis er klickt.
(10) Das hintere Ende der Haube nach unten
drücken, bis sie sicher einrastet. Verge-
wissern Sie sich vor dem Benutzen des
Wasserfahrzeuges, dass Kraftstofftank-
Deckel und Haube sicher verschlossen
sind.
1Hauben-Entriegelungshebel
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
70 L (18.5 US gal, 15.4 Imp.gal)
1
11Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1
UF2C71G0.book Page 52 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
53
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.GJU40290

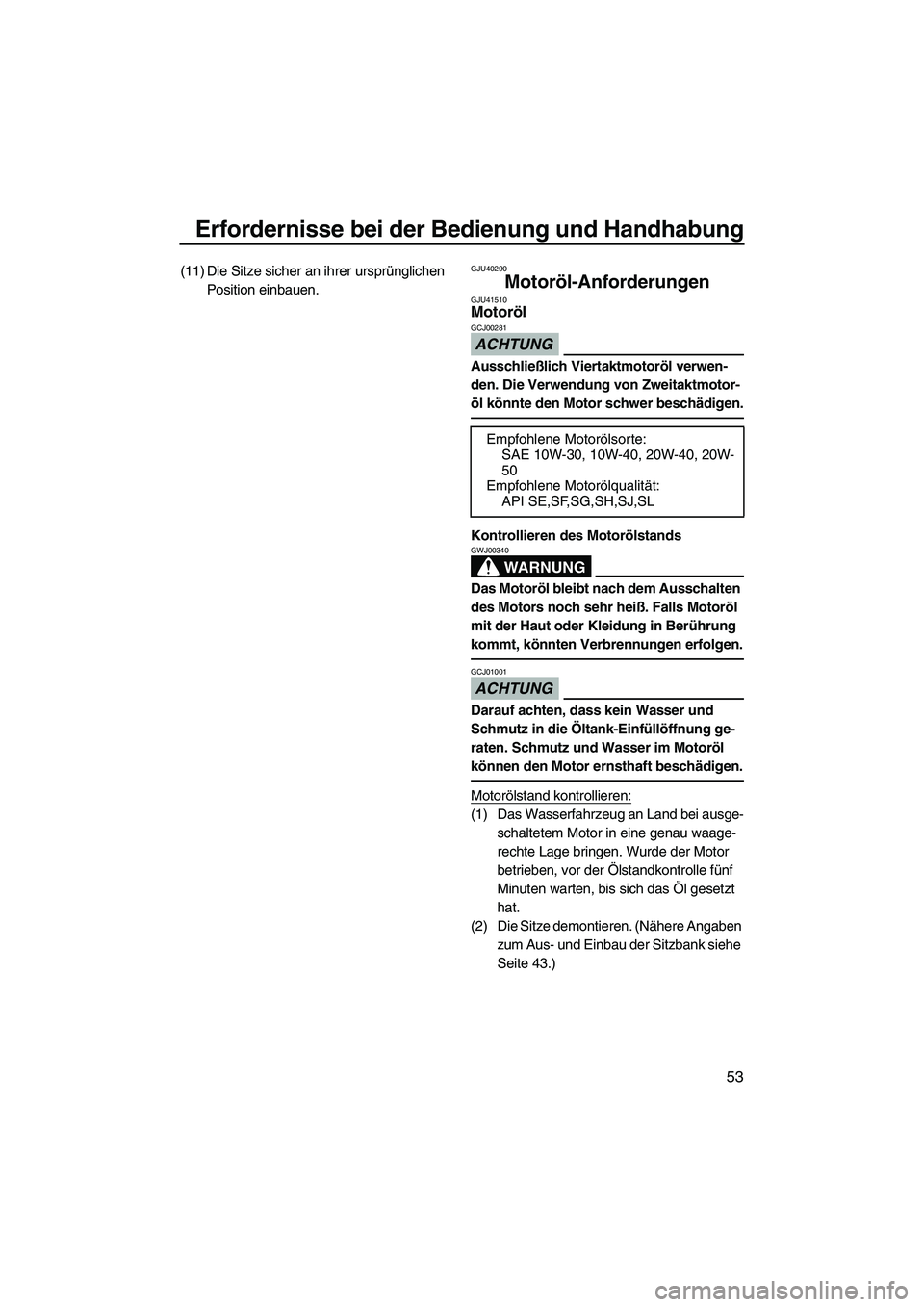

Motoröl-Anforderungen GJU41510Motoröl
ACHTUNG
GCJ00281
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
Kontrollieren des Motorölstands
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01001
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-
schaltetem Motor in eine genau waage-
rechte Lage bringen. Wurde der Motor
betrieben, vor der Ölstandkontrolle fünf
Minuten warten, bis sich das Öl gesetzt
hat.
(2) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.) Empfohlene Motorölsorte:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Empfohlene Motorölqualität:
API SE,SF,SG,SH,SJ,SL
UF2C71G0.book Page 53 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
54

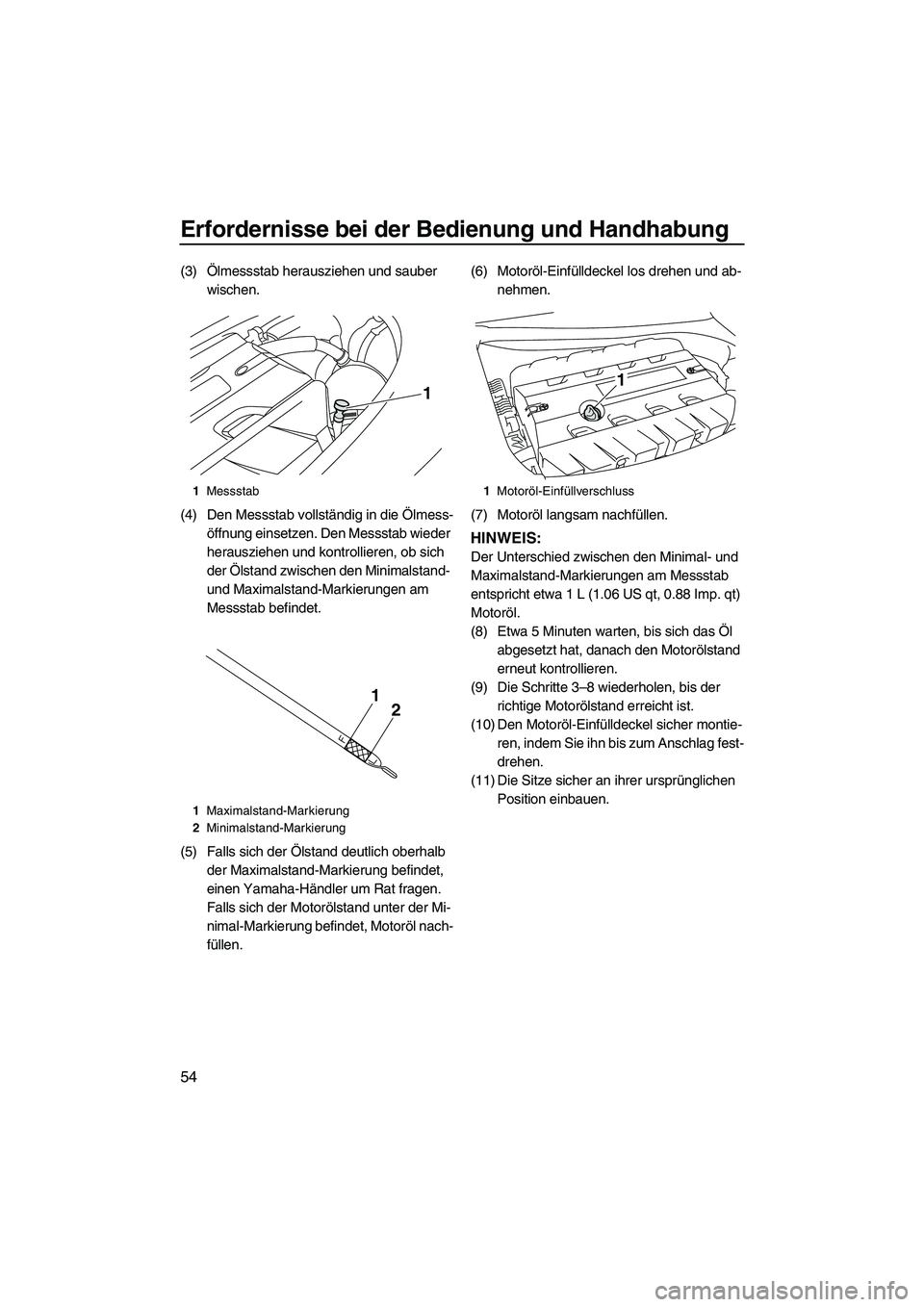

(3)Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess-
öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen.(6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl
abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie-
ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
1Motoröl-Einfüllverschluss
1
UF2C71G0.book Page 54 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
55
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU40042
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser, das sich im Motorraum
angesammelt hat, durch das in der Jetpumpe
erzeugte Vakuum angesaugt und über die
Jetdüse aus dem Wasserfahrzeug ausgesto-
ßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
1Heck-Ablassschraube
1
UF2C71G0.book Page 55 Tuesday, July 14, 2009 11:12 AM

Erfordernisse bei der Bedienung und Handhabung
56

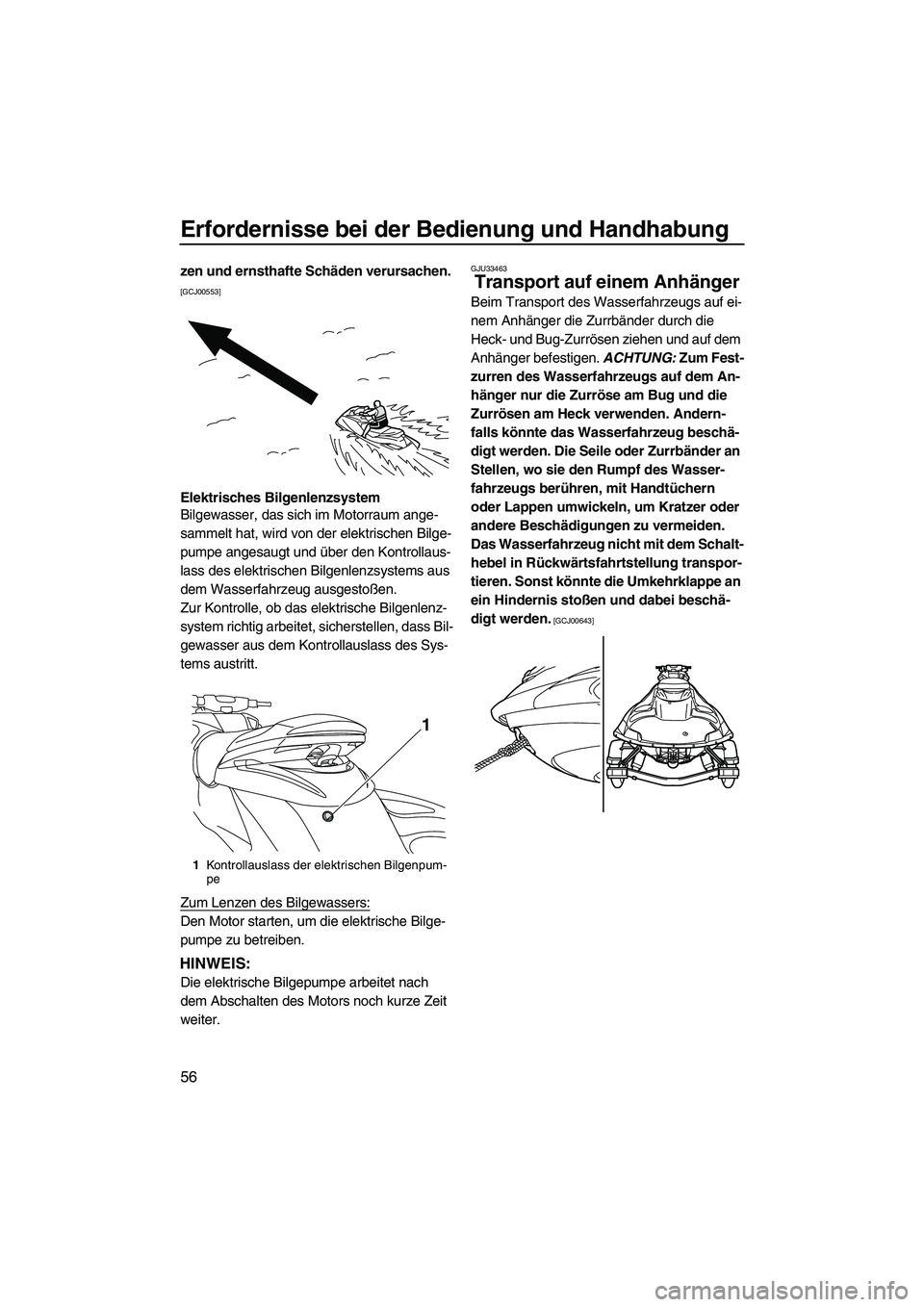

zen und ernsthafte Schäden verursachen.
[GCJ00553]
Elektrisches Bilgenlenzsystem
Bilgewasser, das sich im Motorraum ange-
sammelt hat, wird von der elektrischen Bilge-
pumpe angesaugt und über den Kontrollaus-
lass des elektrischen Bilgenlenzsystems aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass Bil-
gewasser aus dem Kontrollauslass des Sys-
tems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33463
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum Fest-
zurren des Wasserfahrzeugs auf dem An-
hänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem Schalt-
hebel in Rückwärtsfahrtstellung transpor-
tieren. Sonst könnte die Umkehrklappe an
ein Hindernis stoßen und dabei beschä-
digt werden.
[GCJ00643]
1Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF2C71G0.book Page 56 Tuesday, July 14, 2009 11:12 AM
