WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11255
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing. 
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
van het waarschuwingslampje olieni-
veau. Als het waarschuwingscircuit
voor het olieniveau een probleem aan-
geeft, wordt de volgende cyclus her-
haald totdat de storing is opgeheven:
Het waarschuwingslampje olieniveau
knippert tien keer en dooft dan gedu-
rende 2.5 seconden. Als dit zich voor-
doet, vraag dan een Yamaha dealer
de machine te controleren.
DAU1142E
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Verminder als dit
gebeurt onmiddellijk de belasting van de
motor. Als de melding “HI” knippert in de
weergave koelvloeistoftemperatuur, stop
de machine dan, stop vervolgens de motor
en laat de motor afkoelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan. Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
LET OP
DCA10022
Laat
de motor niet draaien terwijl d eze
oververhit is.OPMERKING Bij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
 Als de motor oververhit raakt, staan
op pagina 6-46 nadere instructies ver-
meld.
U42PD4D0.book Page 4 Tuesday, August 5, 2014 8:51 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-9
3
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment links begint te knippe-
ren, ga dan zo snel mogelijk tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische cir-
cuit, wordt de volgende cyclus herhaald
totdat de storing is verholpen: de segmen-
ten van de brandstofmeter en het
symbool “ ” knipperen acht keer en gaan
dan gedurende ongeveer 3 seconden uit.
Vraag in dat geval een Yamaha dealer het
elektrisch circuit te testen.
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
1. Weergave koelvloeistoftemperatuur
1
1. Weergave foutcode
2. Controlelampje startblokkering
3. Waarschuwingslampje motorstoring “ ”
ABS
1
3
2
U42PD4D0.book Page 9 Tuesday, August 5, 2014 8:51 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU48712
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dit geval
geeft het display foutcode 30 weer,
maar dit is geen storing. Draai de sleu-
tel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU51792
De motor starten Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-23 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
 Waarschuwingslampje olieni-
veau
 Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storing
 Controlelampje startblokkeringLET OP
DCA17671
Als de boven genoem de waarschu-
win gs- of controlelampjes niet g aan
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of als een waarschu-
U42PD4D0.book Page 1 Tuesday, August 5, 2014 8:51 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
wings- of controlelampje niet uit gaat, zie
d an pa gina 3-3 voor een controle van het
circuit van het betreffen de waarschu-
win gs- of controlelampje.
Voor modellen met ABS:Het ABS-waarschuwingslampje moet
gaan branden als het contactslot op
“ON” wordt gezet en weer uitgaan zo-
dra met een snelheid van 10 km/h
(6 mi/h) of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie d an pagina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door de startknop in te
drukken.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo- gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl
de motor no g
kou d is, d it verkort de levens duur van d e
motor!
DAU16673

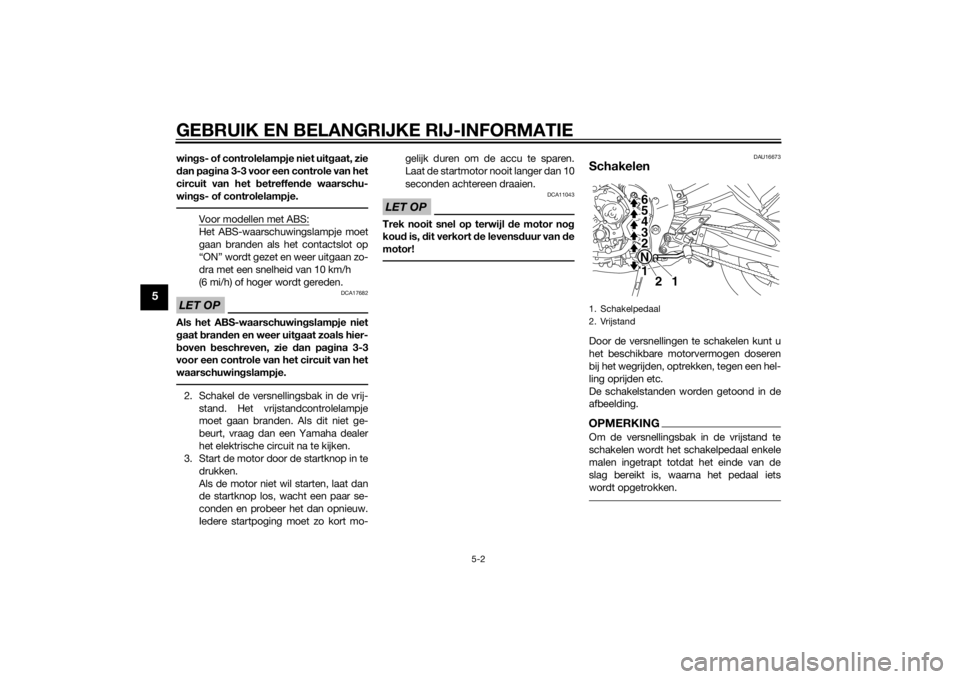

SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.1. Schakelpedaal
2. Vrijstand
1
N
2 3
4
5
6
1
2
U42PD4D0.book Page 2 Tuesday, August 5, 2014 8:51 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
DAU49793
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
FZ8-S
FZ8-SA 4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder- grond.
2. Verwijder stroomlijnpaneel A (alleen voor modellen met ABS). (Zie pagina
6-9.)
3. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
4. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
5. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
3
4 1
2
1
2
3
4
1. Olieaftapplug
2. Pakking
12
U42PD4D0.book Page 12 Tuesday, August 5, 2014 8:51 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.12. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
13. Breng het stroomlijnpaneel aan (alleen voor modellen met ABS).
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU3908A
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKINGHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.2. Controleer het koelvloeistofniveau in
het reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, verwijder dan paneel
C om bij het koelvloeistofreservoir te
komen. (Zie pagina 6-9.)
4. Verwijder de dop van het koelvloei- stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwij der alleen
d e dop van het koelvloeistofreser-
voir. Pro beer nooit om de ra diator-
vul dop te verwijd eren als de motor
kou d is.
[DWA15162]
LET OP: Als er geen
koelvloeistof aanwezi g is, g eb ruik
d an in plaats d aarvan ged istilleer d
water of onthar d leid ingwater. Ge-
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
2
3
U42PD4D0.book Page 15 Tuesday, August 5, 2014 8:51 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10482
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het we
gge dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of de ventiel dopjes
stevi g zijn b evestigd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om bij ho ge rijsnelhe den
een te lag e ban dspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uit gerust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluiten d
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denkb eeldig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot da
t ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ered en moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT021F BB
Achter ban d:
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model: BRIDGESTONE/BT021R BB
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
U42PD4D0.book Page 22 Tuesday, August 5, 2014 8:51 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
Voor modellen met ABS
Het remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Laat de remlichtschakelaars indien nodig
door een Yamaha dealer afstellen.
DAU22393
Controleren van voor- en achter-
rem blokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Rem blokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij- tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Rem
blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
1. Slijtage-indicator remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1
U42PD4D0.book Page 25 Tuesday, August 5, 2014 8:51 AM
