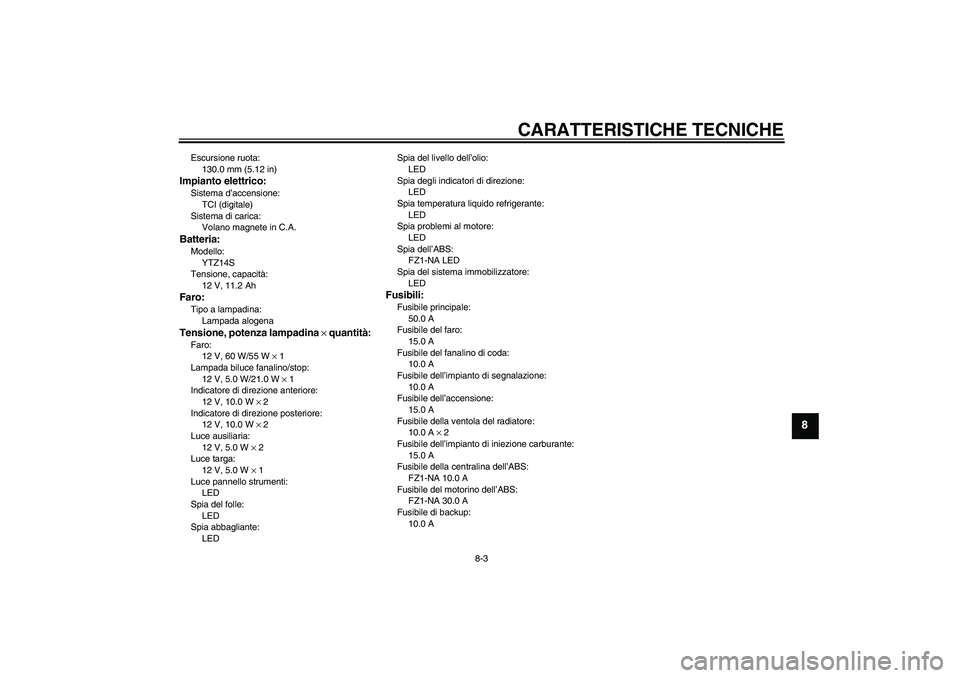

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LEDSpia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
FZ1-NA LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
FZ1-NA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-NA 30.0 A
Fusibile di backup:
10.0 A
U2D1H4H0.book Page 3 Monday, July 6, 2009 8:40 PM

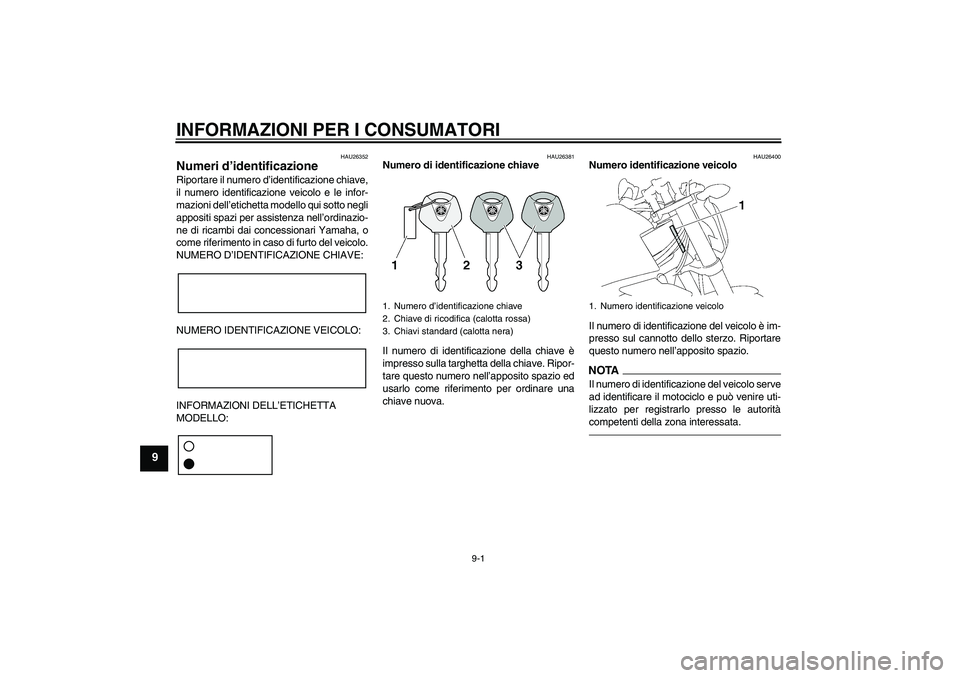

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26352
Numeri d’identificazione Riportare il numero d’identificazione chiave,
il numero identificazione veicolo e le infor-
mazioni dell’etichetta modello qui sotto negli
appositi spazi per assistenza nell’ordinazio-
ne di ricambi dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO D’IDENTIFICAZIONE CHIAVE:
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2D1H4H0.book Page 1 Monday, July 6, 2009 8:40 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470

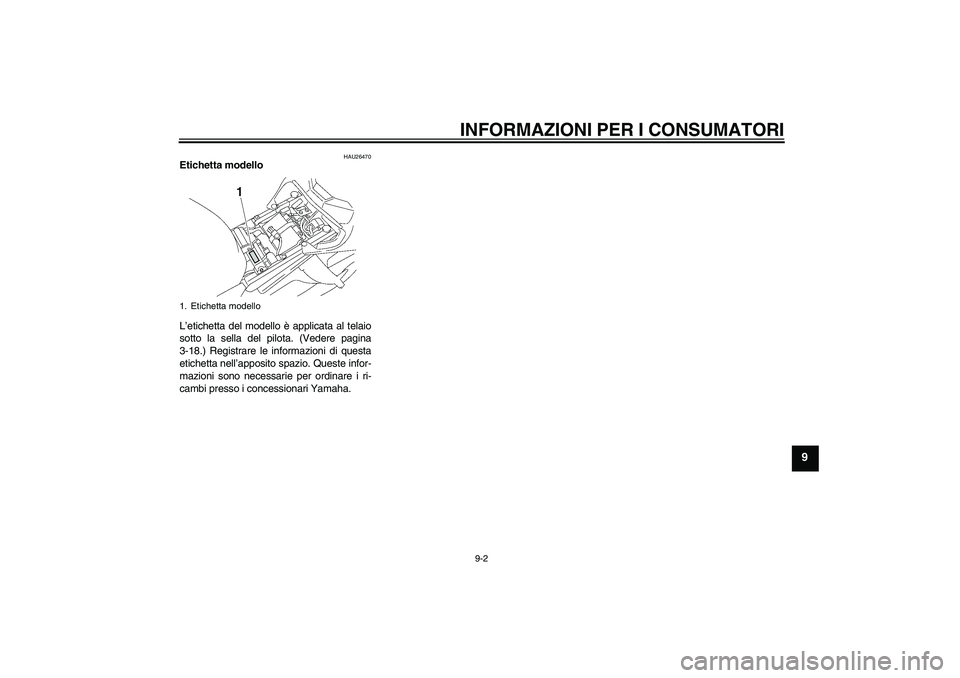

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-18.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta modello
U2D1H4H0.book Page 2 Monday, July 6, 2009 8:40 PM

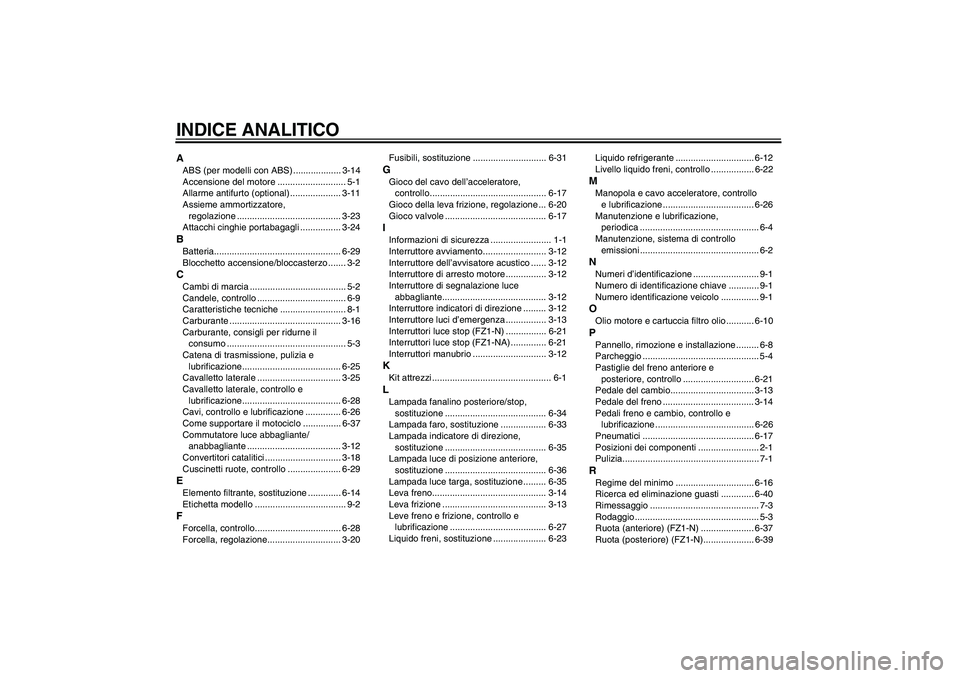

INDICE ANALITICOAABS (per modelli con ABS) ................... 3-14
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-23
Attacchi cinghie portabagagli ................ 3-24BBatteria.................................................. 6-29
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-25
Cavalletto laterale ................................. 3-25
Cavalletto laterale, controllo e
lubrificazione....................................... 6-28
Cavi, controllo e lubrificazione .............. 6-26
Come supportare il motociclo ............... 6-37
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Convertitori catalitici .............................. 3-18
Cuscinetti ruote, controllo ..................... 6-29EElemento filtrante, sostituzione ............. 6-14
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-28
Forcella, regolazione............................. 3-20Fusibili, sostituzione ............................. 6-31
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-17
Gioco della leva frizione, regolazione ... 6-20
Gioco valvole ........................................ 6-17IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-12
Interruttore dell’avvisatore acustico ...... 3-12
Interruttore di arresto motore ................ 3-12
Interruttore di segnalazione luce
abbagliante......................................... 3-12
Interruttore indicatori di direzione ......... 3-12
Interruttore luci d’emergenza ................ 3-13
Interruttori luce stop (FZ1-N) ................ 6-21
Interruttori luce stop (FZ1-NA) .............. 6-21
Interruttori manubrio ............................. 3-12KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop,
sostituzione ........................................ 6-34
Lampada faro, sostituzione .................. 6-33
Lampada indicatore di direzione,
sostituzione ........................................ 6-35
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-36
Lampada luce targa, sostituzione ......... 6-35
Leva freno............................................. 3-14
Leva frizione ......................................... 3-13
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-27
Liquido freni, sostituzione ..................... 6-23Liquido refrigerante ............................... 6-12
Livello liquido freni, controllo ................. 6-22
MManopola e cavo acceleratore, controllo
e lubrificazione .................................... 6-26
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni ............................................... 6-2NNumeri d’identificazione .......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-10PPannello, rimozione e installazione ......... 6-8
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-21
Pedale del cambio................................. 3-13
Pedale del freno .................................... 3-14
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-26
Pneumatici ............................................ 6-17
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo ............................... 6-16
Ricerca ed eliminazione guasti ............. 6-40
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruota (anteriore) (FZ1-N) ..................... 6-37
Ruota (posteriore) (FZ1-N).................... 6-39
U2D1H4H0.book Page 1 Monday, July 6, 2009 8:40 PM

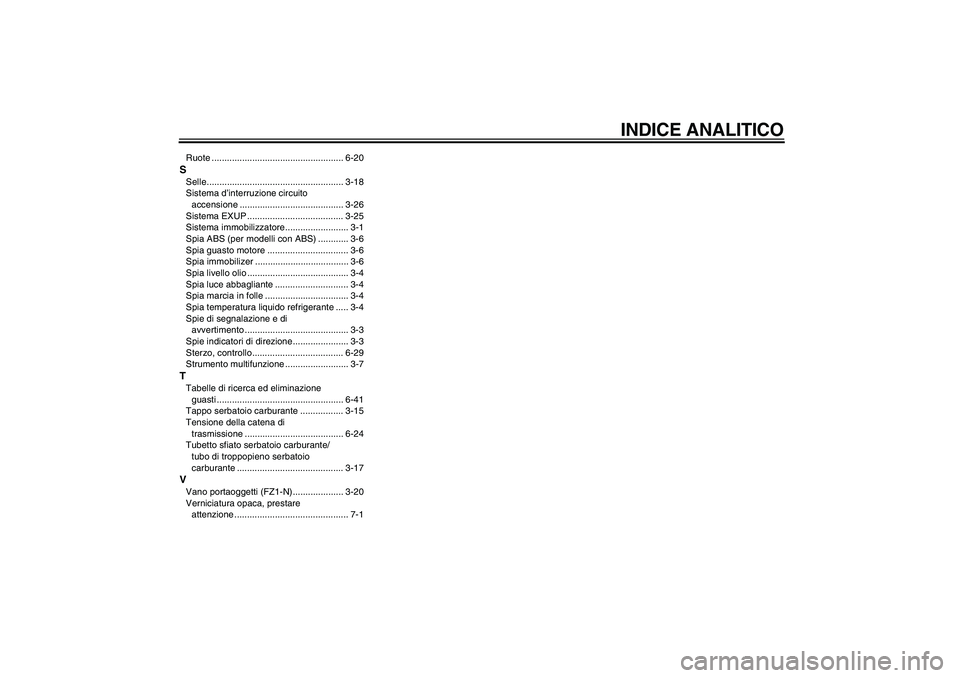

INDICE ANALITICO
Ruote .................................................... 6-20SSelle...................................................... 3-18
Sistema d’interruzione circuito
accensione ......................................... 3-26
Sistema EXUP ...................................... 3-25
Sistema immobilizzatore ......................... 3-1
Spia ABS (per modelli con ABS) ............ 3-6
Spia guasto motore ................................ 3-6
Spia immobilizer ..................................... 3-6
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-29
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione
guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-15
Tensione della catena di
trasmissione ....................................... 6-24
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-17VVano portaoggetti (FZ1-N).................... 3-20
Verniciatura opaca, prestare
attenzione ............................................. 7-1
