2010 YAMAHA FJR1300AS Manuale duso (in Italian)

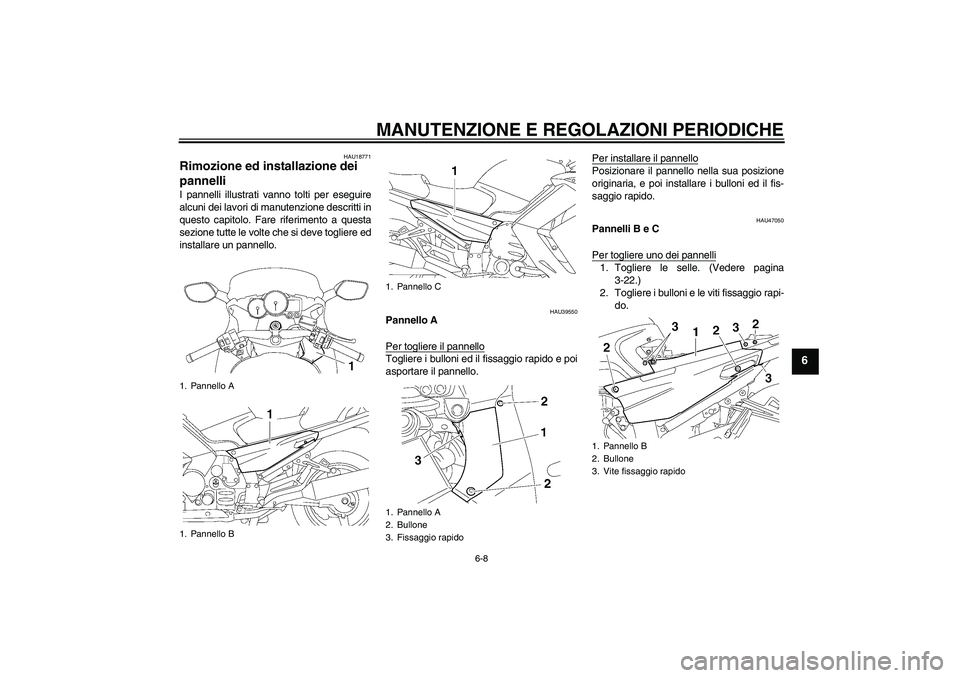

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU39550
Pannello A
Per togliere il pannelloTogliere i bulloni ed il fissaggio rapido e poi
asportare il pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e poi installare i bulloni ed il fis-
saggio rapido.
HAU47050
Pannelli B e C
Per togliere uno dei pannelli1. Togliere le selle. (Vedere pagina
3-22.)
2. Togliere i bulloni e le viti fissaggio rapi-
do.
1. Pannello A
1. Pannello B
1. Pannello C
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Pannello B
2. Bullone
3. Vite fissaggio rapido
U1DAH0H0.book Page 8 Thursday, January 14, 2010 7:02 PM

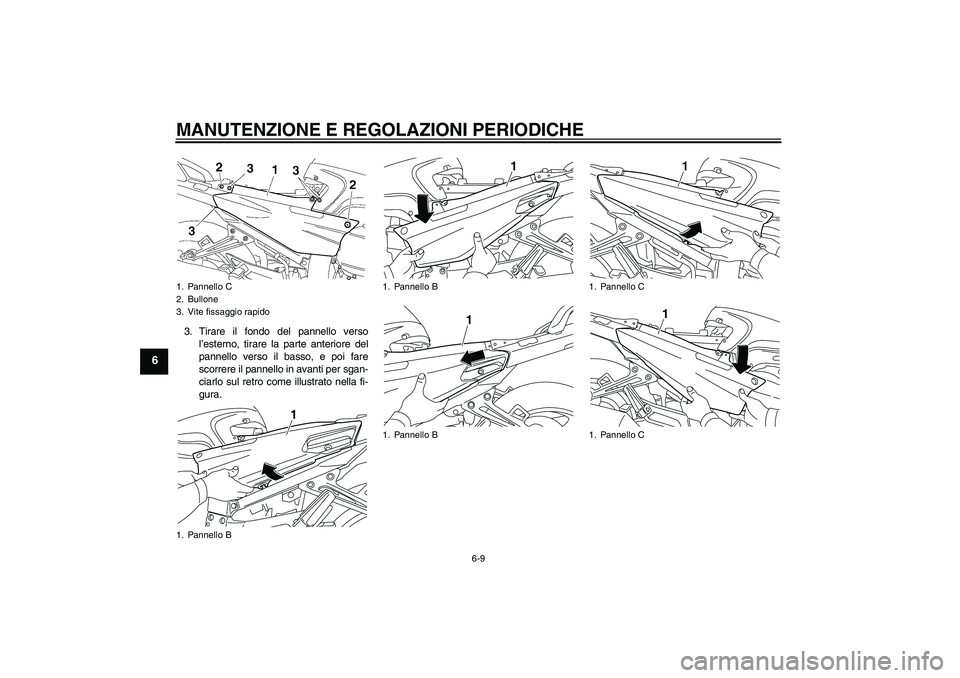

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
3. Tirare il fondo del pannello verso
l’esterno, tirare la parte anteriore del
pannello verso il basso, e poi fare
scorrere il pannello in avanti per sgan-
ciarlo sul retro come illustrato nella fi-
gura.1. Pannello C
2. Bullone
3. Vite fissaggio rapido
1. Pannello B
1
1. Pannello B
1. Pannello B
1
1
1. Pannello C
1. Pannello C
1
1
U1DAH0H0.book Page 9 Thursday, January 14, 2010 7:02 PM

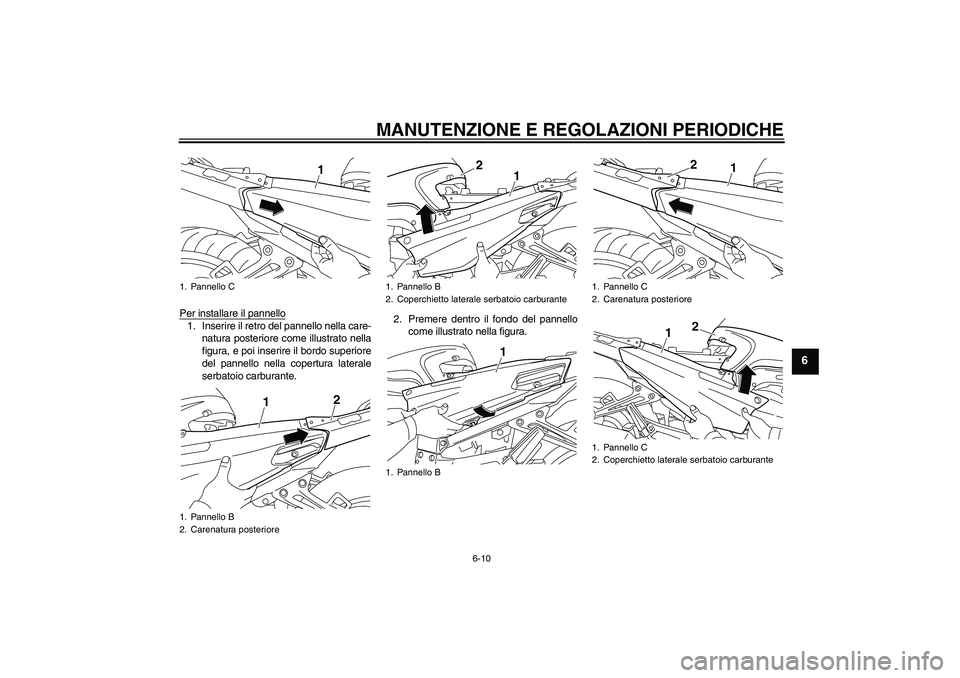

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Per installare il pannello1. Inserire il retro del pannello nella care-
natura posteriore come illustrato nella
figura, e poi inserire il bordo superiore
del pannello nella copertura laterale
serbatoio carburante.2. Premere dentro il fondo del pannello
come illustrato nella figura.1. Pannello C
1. Pannello B
2. Carenatura posteriore
1
1
2
1. Pannello B
2. Coperchietto laterale serbatoio carburante
1. Pannello B
1
2
1
1. Pannello C
2. Carenatura posteriore
1. Pannello C
2. Coperchietto laterale serbatoio carburante
1
2
1
2
U1DAH0H0.book Page 10 Thursday, January 14, 2010 7:02 PM

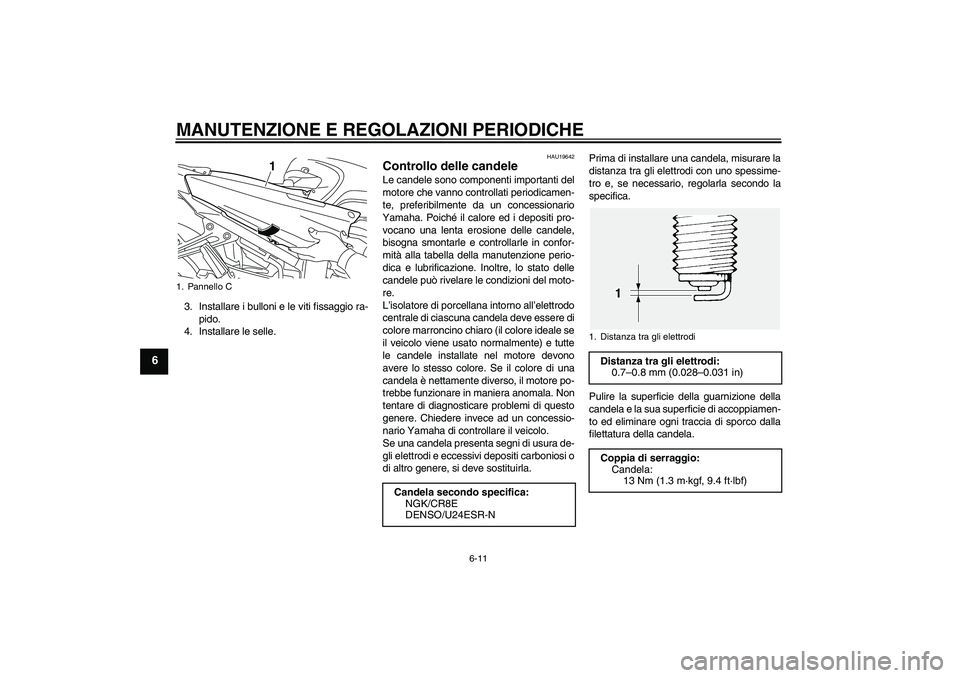

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
3. Installare i bulloni e le viti fissaggio ra-
pido.
4. Installare le selle.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
1. Pannello C
1
Candela secondo specifica:
NGK/CR8E
DENSO/U24ESR-N
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1DAH0H0.book Page 11 Thursday, January 14, 2010 7:02 PM

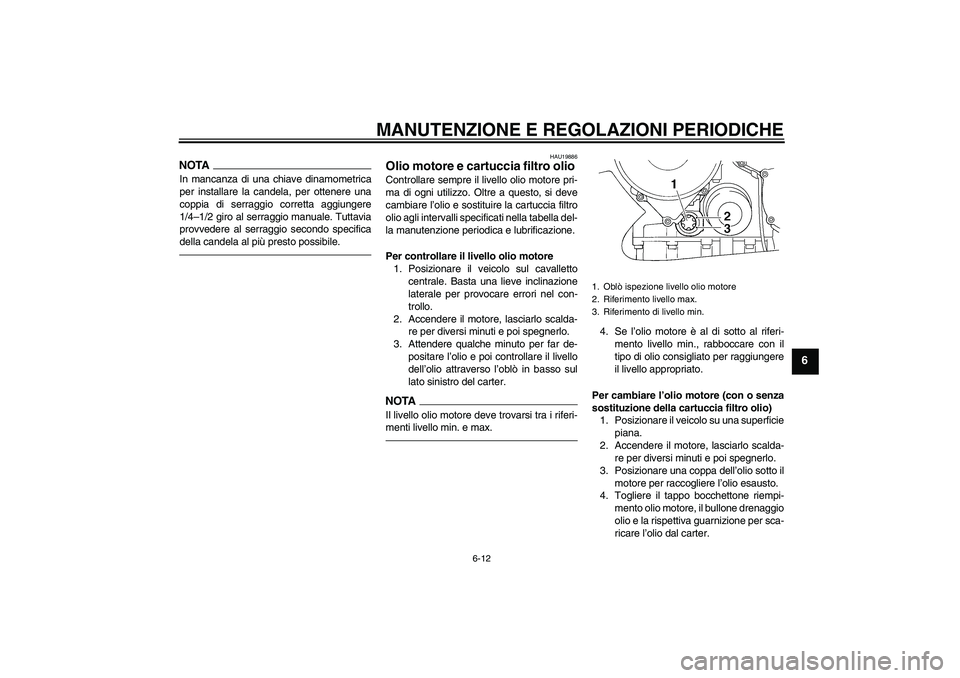

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU19886
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
U1DAH0H0.book Page 12 Thursday, January 14, 2010 7:02 PM

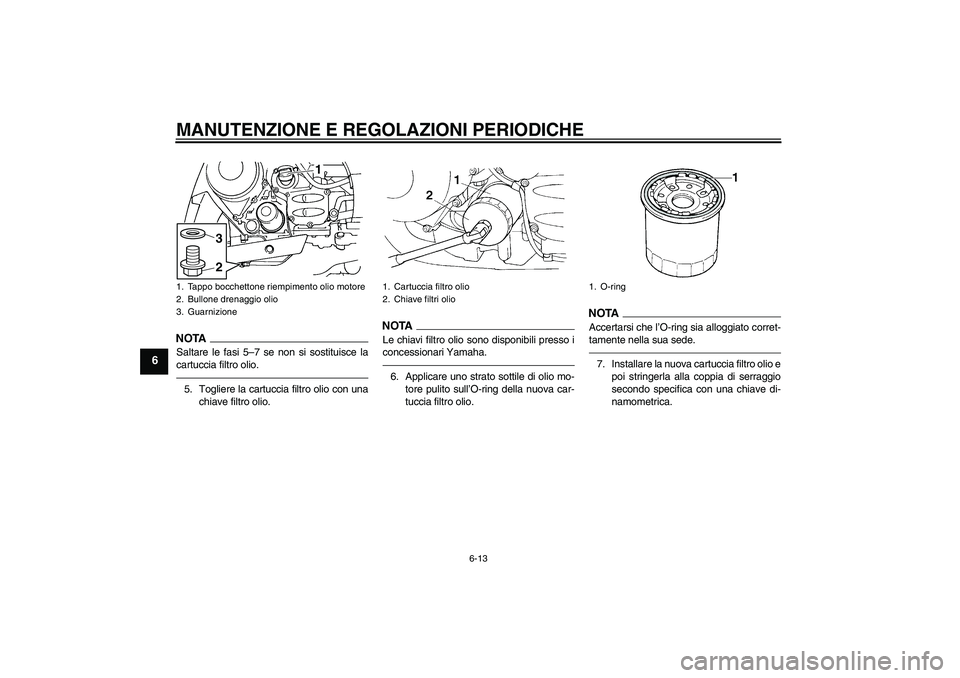

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.7. Installare la nuova cartuccia filtro olio e
poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica.
1. Tappo bocchettone riempimento olio motore
2. Bullone drenaggio olio
3. Guarnizione
1
2
3
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
U1DAH0H0.book Page 13 Thursday, January 14, 2010 7:02 PM

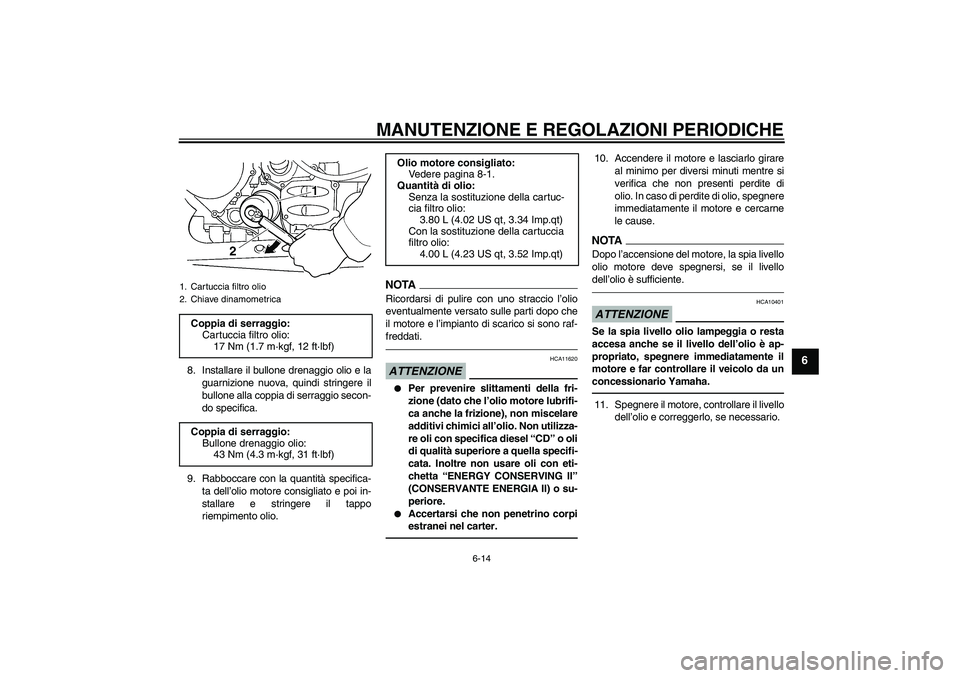

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
1. Cartuccia filtro olio
2. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1DAH0H0.book Page 14 Thursday, January 14, 2010 7:02 PM

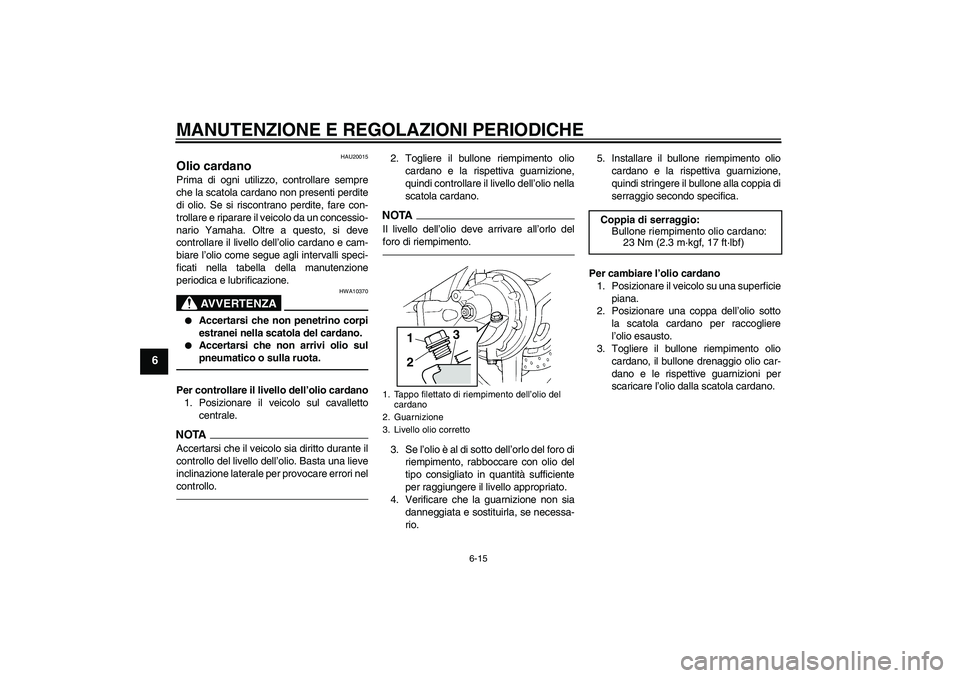

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU20015
Olio cardano Prima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un concessio-
nario Yamaha. Oltre a questo, si deve
controllare il livello dell’olio cardano e cam-
biare l’olio come segue agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
AVVERTENZA
HWA10370


Accertarsi che non penetrino corpi
estranei nella scatola del cardano.


Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
Per controllare il livello dell’olio cardano
1. Posizionare il veicolo sul cavalletto
centrale.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Togliere il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi controllare il livello dell’olio nella
scatola cardano.NOTAIl livello dell’olio deve arrivare all’orlo del
foro di riempimento.3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
4. Verificare che la guarnizione non sia
danneggiata e sostituirla, se necessa-
rio.5. Installare il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
Per cambiare l’olio cardano
1. Posizionare il veicolo su una superficie
piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il bullone riempimento olio
cardano, il bullone drenaggio olio car-
dano e le rispettive guarnizioni per
scaricare l’olio dalla scatola cardano.1. Tappo filettato di riempimento dell’olio del
cardano
2. Guarnizione
3. Livello olio corretto
3
21
Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
