2010 YAMAHA FJR1300A Manuale de Empleo (in Spanish)

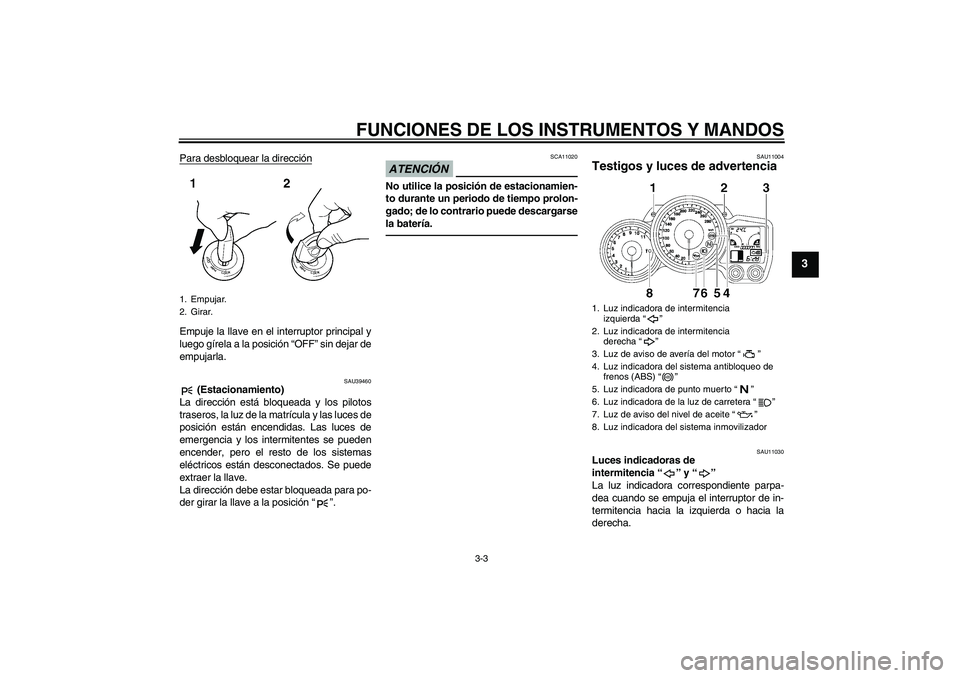

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Para desbloquear la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
SAU39460
(Estacionamiento)
La dirección está bloqueada y los pilotos
traseros, la luz de la matrícula y las luces de
posición están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición“”.
ATENCIÓN
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
SAU11004
Testigos y luces de advertencia
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia
izquierda“”
2. Luz indicadora de intermitencia
derecha“”
3. Luz de aviso de avería del motor“”
4. Luz indicadora del sistema antibloqueo de
frenos (ABS)“”
5. Luz indicadora de punto muerto“”
6. Luz indicadora de la luz de carretera“”
7. Luz de aviso del nivel de aceite“”
8. Luz indicadora del sistema inmovilizador
ABS
U1CYS0S0.book Page 3 Tuesday, October 27, 2009 9:32 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060
Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11123
Luz de aviso del nivel de aceite“”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.NOTAIncluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo.
SAU11534
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el circui-
to eléctrico de control del motor. En ese ca-
so, haga revisar el sistema de
autodiagnóstico en un concesionario
Yamaha. (Véase en la página 3-11 una ex-
plicación del dispositivo de autodiagnósti-
co).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU39502
Luz de aviso del sistema ABS“”
Si esta luz de aviso se enciende o parpadea
durante la marcha, es posible que el ABS
no funcione correctamente. En ese caso,
haga revisar el sistema lo antes posible en
un concesionario Yamaha. (Véase la pági-
na 3-16).
ADVERTENCIA
SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso se
enciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU38623
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
ABS
U1CYS0S0.book Page 4 Tuesday, October 27, 2009 9:32 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-11
una explicación del dispositivo de autodiag-
nóstico).
SAU11601
Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 9000 r/min
1. Tacómetro
2. Velocímetro
3. Visor multifunción
1. Tacómetro
2. Zona roja del tacómetro
U1CYS0S0.book Page 5 Tuesday, October 27, 2009 9:32 AM

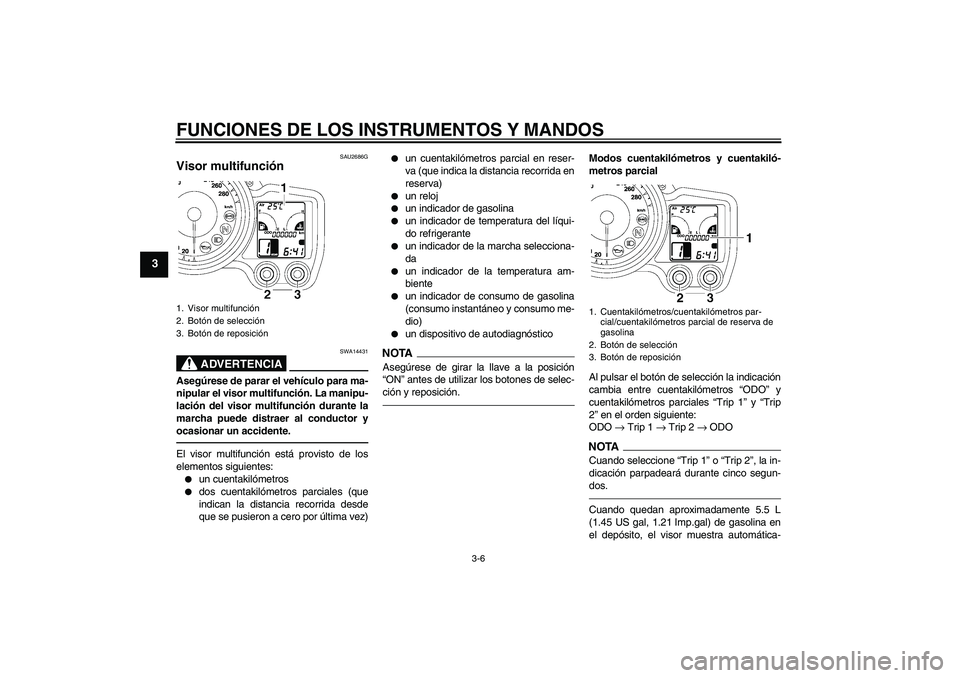

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU2686G
Visor multifunción
ADVERTENCIA
SWA14431
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un reloj


un indicador de gasolina


un indicador de temperatura del líqui-
do refrigerante


un indicador de la marcha selecciona-
da


un indicador de la temperatura am-
biente


un indicador de consumo de gasolina
(consumo instantáneo y consumo me-
dio)


un dispositivo de autodiagnóstico
NOTAAsegúrese de girar la llave a la posición
“ON” antes de utilizar los botones de selec-
ción y reposición.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón de selección la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parciales “Trip 1” y “Trip
2” en el orden siguiente:
ODO → Trip 1 → Trip 2 → ODONOTACuando seleccione “Trip 1” o “Trip 2”, la in-
dicación parpadeará durante cinco segun-
dos.Cuando quedan aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de gasolina en
el depósito, el visor muestra automática-
1. Visor multifunción
2. Botón de selección
3. Botón de reposición
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
2. Botón de selección
3. Botón de reposición
U1CYS0S0.book Page 6 Tuesday, October 27, 2009 9:32 AM

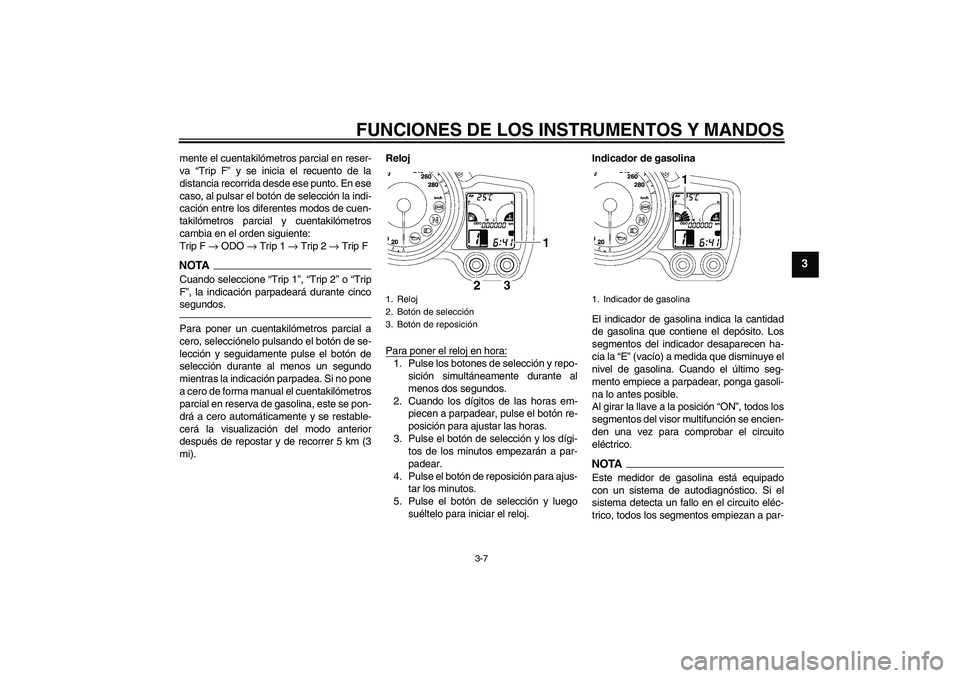

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
mente el cuentakilómetros parcial en reser-
va “Trip F” y se inicia el recuento de la
distancia recorrida desde ese punto. En ese
caso, al pulsar el botón de selección la indi-
cación entre los diferentes modos de cuen-
takilómetros parcial y cuentakilómetros
cambia en el orden siguiente:
Trip F → ODO → Trip 1 → Trip 2 → Trip FNOTA
Cuando seleccione “Trip 1”, “Trip 2” o “Trip
F”, la indicación parpadeará durante cinco
segundos.Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de se-
lección y seguidamente pulse el botón de
selección durante al menos un segundo
mientras la indicación parpadea. Si no pone
a cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Reloj
Para poner el reloj en hora:
1. Pulse los botones de selección y repo-
sición simultáneamente durante al
menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón re-
posición para ajustar las horas.
3. Pulse el botón de selección y los dígi-
tos de los minutos empezarán a par-
padear.
4. Pulse el botón de reposición para ajus-
tar los minutos.
5. Pulse el botón de selección y luego
suéltelo para iniciar el reloj.Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible.
Al girar la llave a la posición “ON”, todos los
segmentos del visor multifunción se encien-
den una vez para comprobar el circuito
eléctrico.
NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un fallo en el circuito eléc-
trico, todos los segmentos empiezan a par-
1. Reloj
2. Botón de selección
3. Botón de reposición
1. Indicador de gasolina
U1CYS0S0.book Page 7 Tuesday, October 27, 2009 9:32 AM

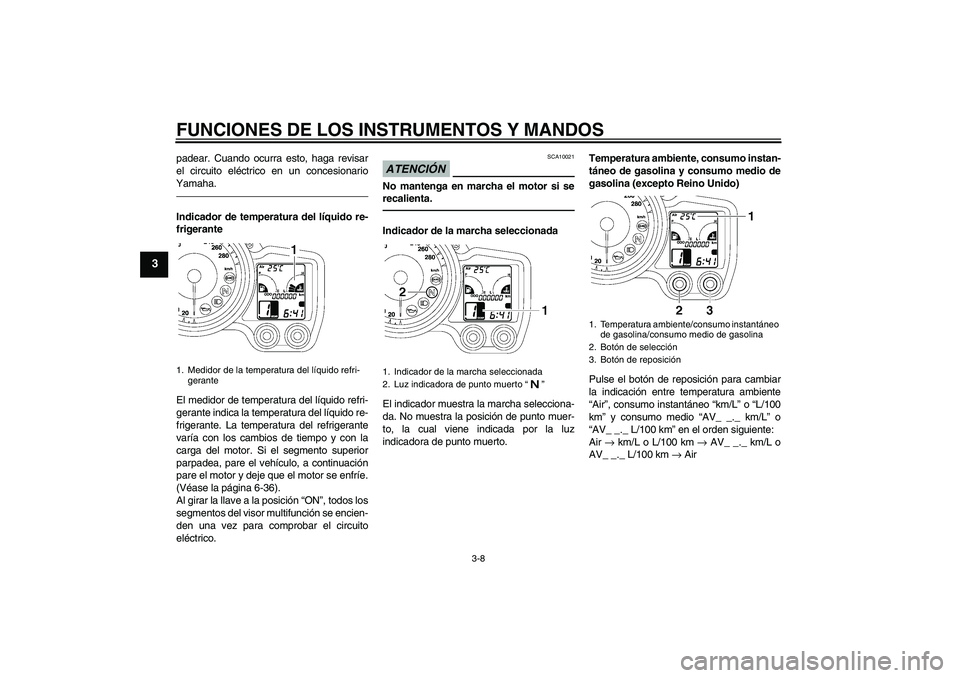

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
padear. Cuando ocurra esto, haga revisar
el circuito eléctrico en un concesionario
Yamaha.Indicador de temperatura del líquido re-
frigerante
El medidor de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante. La temperatura del refrigerante
varía con los cambios de tiempo y con la
carga del motor. Si el segmento superior
parpadea, pare el vehículo, a continuación
pare el motor y deje que el motor se enfríe.
(Véase la página 6-36).
Al girar la llave a la posición “ON”, todos los
segmentos del visor multifunción se encien-
den una vez para comprobar el circuito
eléctrico.
ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. No muestra la posición de punto muer-
to, la cual viene indicada por la luz
indicadora de punto muerto.Temperatura ambiente, consumo instan-
táneo de gasolina y consumo medio de
gasolina (excepto Reino Unido)
Pulse el botón de reposición para cambiar
la indicación entre temperatura ambiente
“Air”, consumo instantáneo “km/L” o “L/100
km” y consumo medio “AV_ _._ km/L” o
“AV_ _._ L/100 km” en el orden siguiente:
Air → km/L o L/100 km → AV_ _._ km/L o
AV_ _._ L/100 km → Air
1. Medidor de la temperatura del líquido refri-
gerante
1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto“”
1. Temperatura ambiente/consumo instantáneo
de gasolina/consumo medio de gasolina
2. Botón de selección
3. Botón de reposición
U1CYS0S0.book Page 8 Tuesday, October 27, 2009 9:32 AM

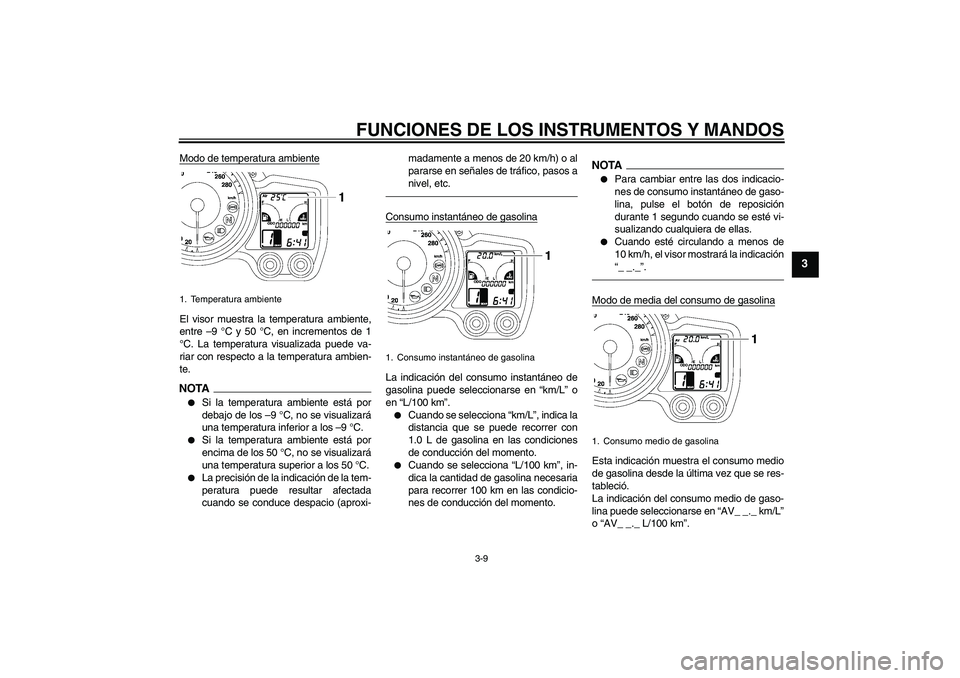

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Modo de temperatura ambienteEl visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te.NOTA

Si la temperatura ambiente está por
debajo de los –9 °C, no se visualizará
una temperatura inferior a los –9 °C.


Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.


La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio (aproxi-madamente a menos de 20 km/h) o al
pararse en señales de tráfico, pasos a
nivel, etc.
Consumo instantáneo de gasolinaLa indicación del consumo instantáneo de
gasolina puede seleccionarse en “km/L” o
en “L/100 km”.

Cuando se selecciona “km/L”, indica la
distancia que se puede recorrer con
1.0 L de gasolina en las condiciones
de conducción del momento.


Cuando se selecciona “L/100 km”, in-
dica la cantidad de gasolina necesaria
para recorrer 100 km en las condicio-
nes de conducción del momento.
NOTA

Para cambiar entre las dos indicacio-
nes de consumo instantáneo de gaso-
lina, pulse el botón de reposición
durante 1 segundo cuando se esté vi-
sualizando cualquiera de ellas.


Cuando esté circulando a menos de
10 km/h, el visor mostrará la indicación
“_ _._”.
Modo de media del consumo de gasolinaEsta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio de gaso-
lina puede seleccionarse en “AV_ _._ km/L”
o “AV_ _._ L/100 km”.
1. Temperatura ambiente
1. Consumo instantáneo de gasolina
1. Consumo medio de gasolina
U1CYS0S0.book Page 9 Tuesday, October 27, 2009 9:32 AM

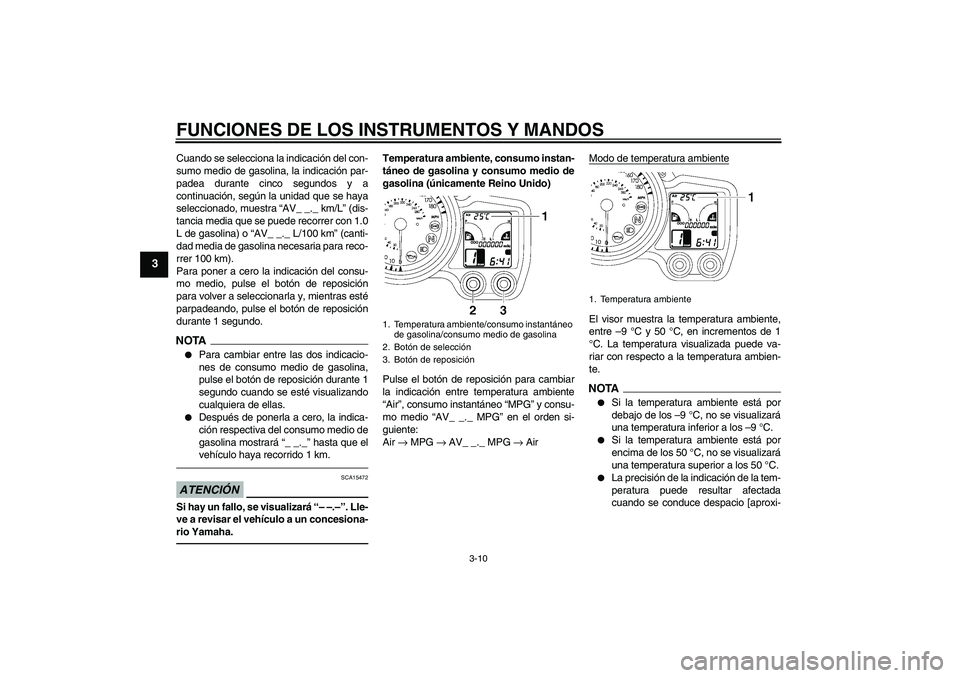

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
Cuando se selecciona la indicación del con-
sumo medio de gasolina, la indicación par-
padea durante cinco segundos y a
continuación, según la unidad que se haya
seleccionado, muestra “AV_ _._ km/L” (dis-
tancia media que se puede recorrer con 1.0
L de gasolina) o “AV_ _._ L/100 km” (canti-
dad media de gasolina necesaria para reco-
rrer 100 km).
Para poner a cero la indicación del consu-
mo medio, pulse el botón de reposición
para volver a seleccionarla y, mientras esté
parpadeando, pulse el botón de reposición
durante 1 segundo.NOTA

Para cambiar entre las dos indicacio-
nes de consumo medio de gasolina,
pulse el botón de reposición durante 1
segundo cuando se esté visualizando
cualquiera de ellas.


Después de ponerla a cero, la indica-
ción respectiva del consumo medio de
gasolina mostrará “_ _._” hasta que el
vehículo haya recorrido 1 km.
ATENCIÓN
SCA15472
Si hay un fallo, se visualizará “– –.–”. Lle-
ve a revisar el vehículo a un concesiona-
rio Yamaha.
Temperatura ambiente, consumo instan-
táneo de gasolina y consumo medio de
gasolina (únicamente Reino Unido)
Pulse el botón de reposición para cambiar
la indicación entre temperatura ambiente
“Air”, consumo instantáneo “MPG” y consu-
mo medio “AV_ _._ MPG” en el orden si-
guiente:
Air → MPG → AV_ _._ MPG → AirModo de temperatura ambiente
El visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te.NOTA

Si la temperatura ambiente está por
debajo de los –9 °C, no se visualizará
una temperatura inferior a los –9 °C.


Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.


La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio [aproxi-
1. Temperatura ambiente/consumo instantáneo
de gasolina/consumo medio de gasolina
2. Botón de selección
3. Botón de reposición
1. Temperatura ambiente
U1CYS0S0.book Page 10 Tuesday, October 27, 2009 9:32 AM
