– individuer la lampe grillée appli-
quée par pression et la remplacer.
– remonter le porte-lampeC;
– réintroduire le couvercleAde pro-
tection; en s’assurant du blocage cor-

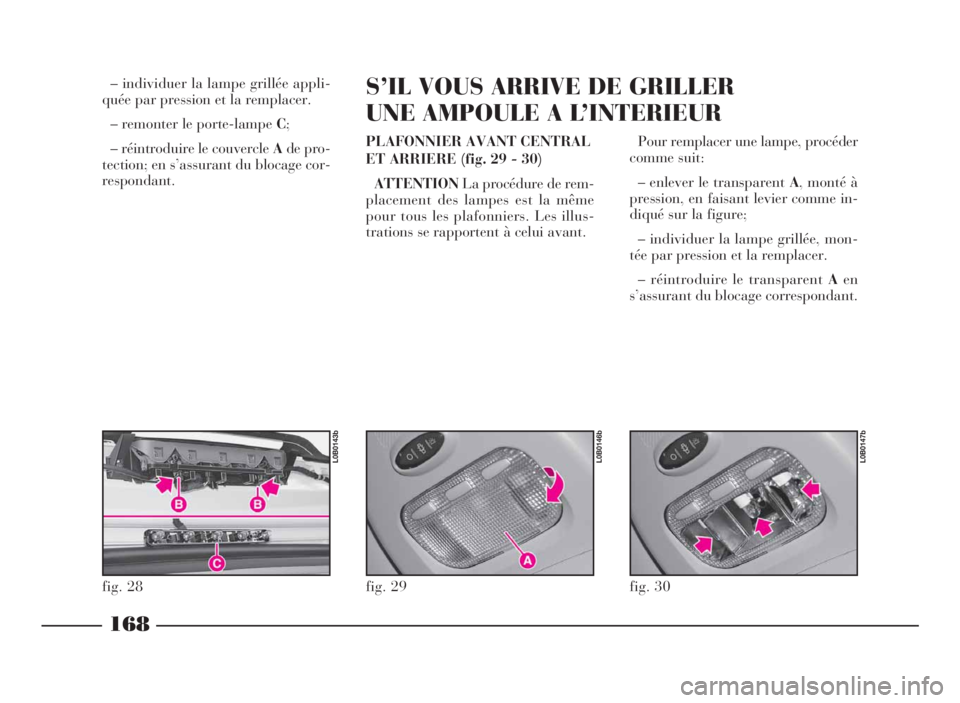

respondant.PLAFONNIER AVANT CENTRAL
ET ARRIERE (fig. 29 - 30)
ATTENTIONLa procédure de rem-
placement des lampes est la même
pour tous les plafonniers. Les illus-
trations se rapportent à celui avant.Pour remplacer une lampe, procéder
comme suit:
– enlever le transparentA,montéà
pression, en faisant levier comme in-
diqué sur la figure;
– individuer la lampe grillée, mon-
tée par pression et la remplacer.
– réintroduire le transparentAen
s’assurant du blocage correspondant.S’ILVOUSARRIVEDEGRILLER
UNEAMPOULEAL’INTERIEUR
168
fig. 28
L0B0143b
fig. 29
L0B0146b
fig. 30
L0B0147b
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 168

169

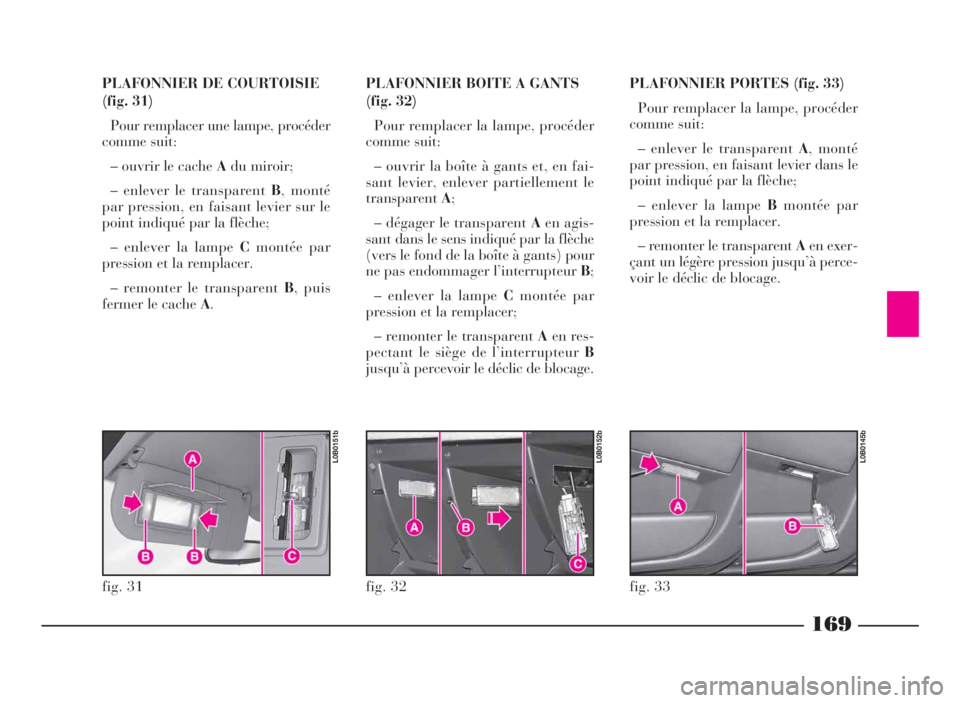

PLAFONNIER DE COURTOISIE
(fig. 31)
Pour remplacer une lampe, procéder
comme suit:
– ouvrir le cacheAdu miroir;
– enlever le transparentB, monté
par pression, en faisant levier sur le
point indiqué par la flèche;
– enlever la lampeCmontée par
pression et la remplacer.
– remonter le transparentB, puis
fermer le cacheA.PLAFONNIER BOITE A GANTS
(fig. 32)
Pour remplacer la lampe, procéder
comme suit:
– ouvrir la boîte à gants et, en fai-
sant levier, enlever partiellement le
transparentA;
– dégager le transparentAen agis-
sant dans le sens indiqué par la flèche
(vers le fond de la boîte à gants) pour
ne pas endommager l’interrupteurB;
– enlever la lampeCmontée par
pression et la remplacer;
– remonter le transparentAen res-
pectant le siège de l’interrupteurB
jusqu’à percevoir le déclic de blocage.
fig. 31
L0B0151b
fig. 32
L0B0152b
PLAFONNIER PORTES (fig. 33)
Pour remplacer la lampe, procéder
comme suit:
– enlever le transparentA, monté
par pression, en faisant levier dans le
point indiqué par la flèche;
– enlever la lampeBmontée par
pression et la remplacer.
– remonter le transparentAen exer-
çant un légère pression jusqu’à perce-
voir le déclic de blocage.
fig. 33
L0B0145b
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 169

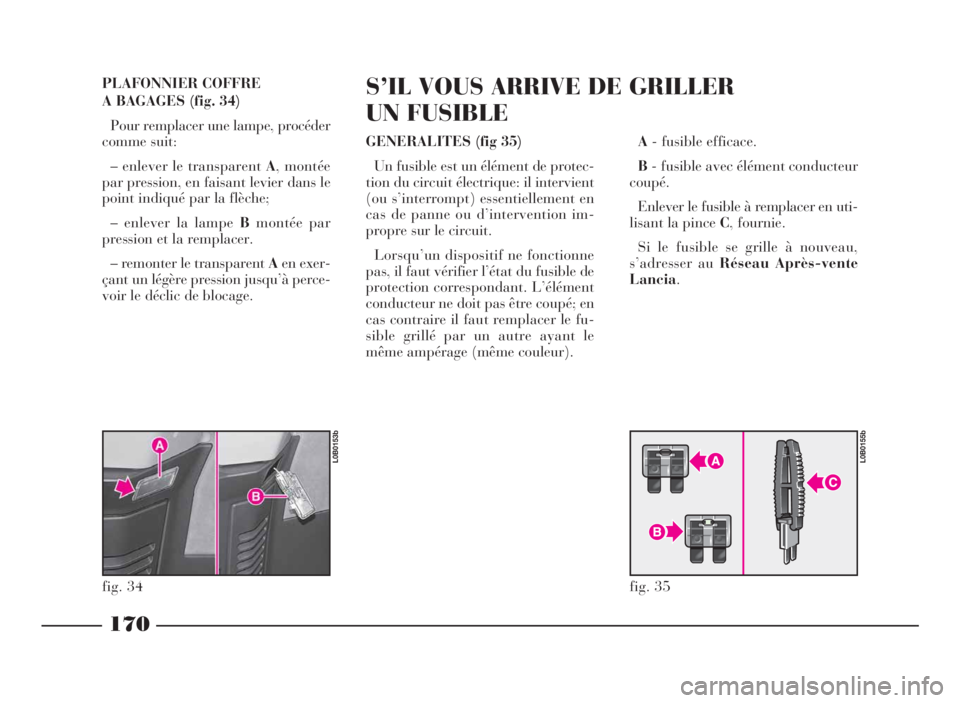

PLAFONNIER COFFRE
A BAGAGES (fig. 34)
Pour remplacer une lampe, procéder
comme suit:
– enlever le transparentA, montée
par pression, en faisant levier dans le
point indiqué par la flèche;
– enlever la lampeBmontée par
pression et la remplacer.
– remonter le transparentAen exer-
çant un légère pression jusqu’à perce-
voir le déclic de blocage.GENERALITES (fig 35)
Un fusible est un élément de protec-
tion du circuit électrique: il intervient
(ou s’interrompt) essentiellement en
cas de panne ou d’intervention im-
propre sur le circuit.
Lorsqu’un dispositif ne fonctionne
pas, il faut vérifier l’état du fusible de
protection correspondant. L’élément
conducteur ne doit pas être coupé; en
cas contraire il faut remplacer le fu-
sible grillé par un autre ayant le
même ampérage (même couleur).
170
fig. 34
L0B0153b
fig. 35
L0B0155b
A- fusible efficace.
B- fusible avec élément conducteur
coupé.
Enlever le fusible à remplacer en uti-
lisant la pinceC, fournie.
Si le fusible se grille à nouveau,
s’adresser auRéseau Après-vente
Lancia.
S’ILVOUSARRIVEDEGRILLER
UN FUSIBLE
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 170

171

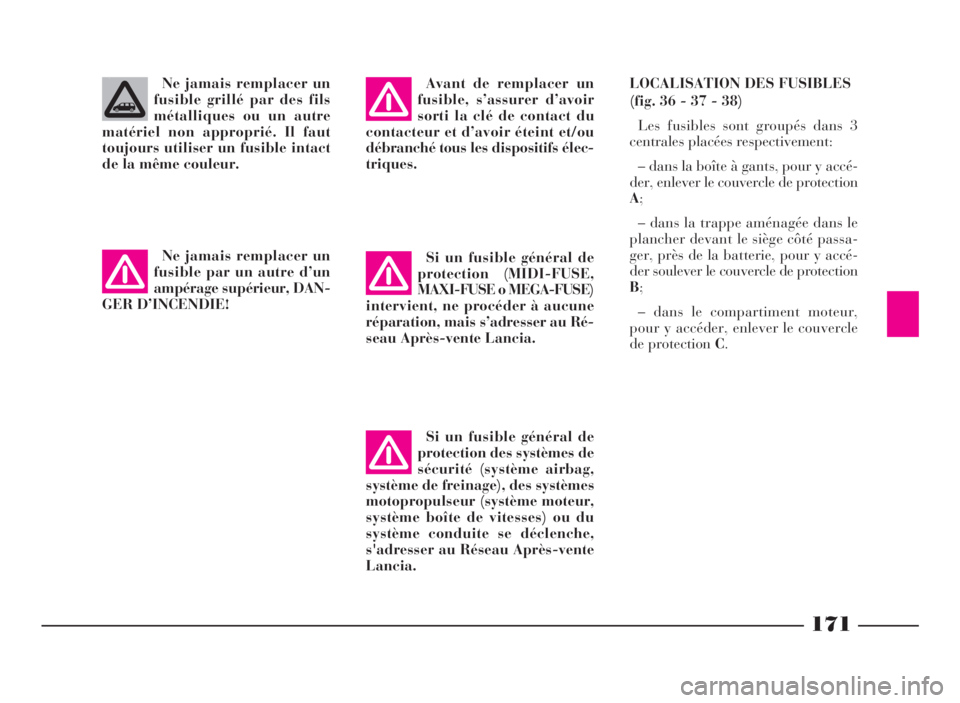

Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel non approprié. Il faut
toujours utiliser un fusible intact
de la même couleur.
Ne jamais remplacer un
fusible par un autre d’un
ampérage supérieur, DAN-
GER D’INCENDIE!Si un fusible général de
protection (MIDI-FUSE,
MAXI-FUSE o MEGA-FUSE)
intervient, ne procéder à aucune
réparation, mais s’adresser au Ré-

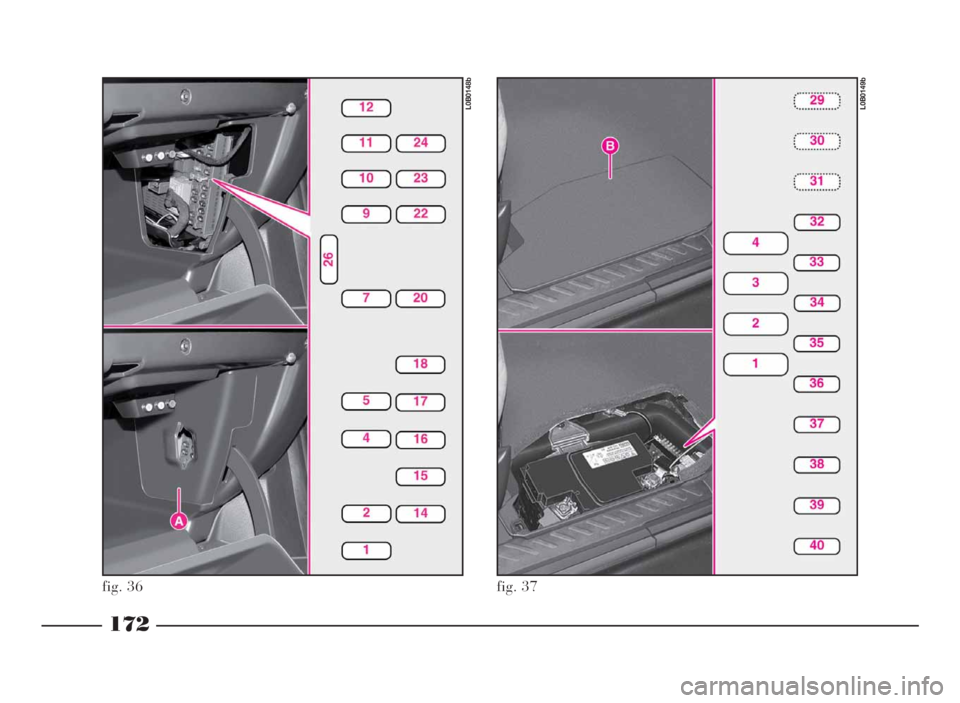

seau Après-vente Lancia.LOCALISATION DES FUSIBLES
(fig. 36 - 37 - 38)
Les fusibles sont groupés dans 3
centrales placées respectivement:
– dans la boîte à gants, pour y accé-
der, enlever le couvercle de protection
A;
– dans la trappe aménagée dans le
plancher devant le siège côté passa-
ger, près de la batterie, pour y accé-
der soulever le couvercle de protection
B;
– dans le compartiment moteur,
pour y accéder, enlever le couvercle
de protectionC. Avant de remplacer un
fusible, s’assurer d’avoir
sorti la clé de contact du
contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
Si un fusible général de
protection des systèmes de
sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur,
système boîte de vitesses) ou du
système conduite se déclenche,
s'adresser au Réseau Après-vente
Lancia.
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 171

172
fig. 36
L0B0148b
fig. 37
L0B0149b
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 172

173

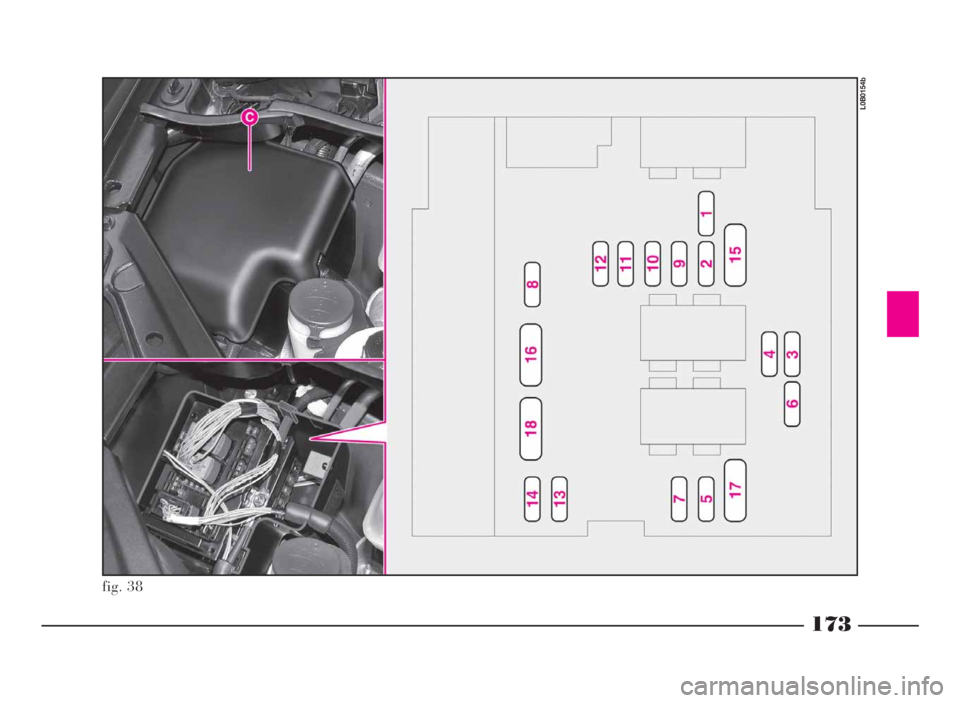

fig. 38
L0B0154b
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 173

174

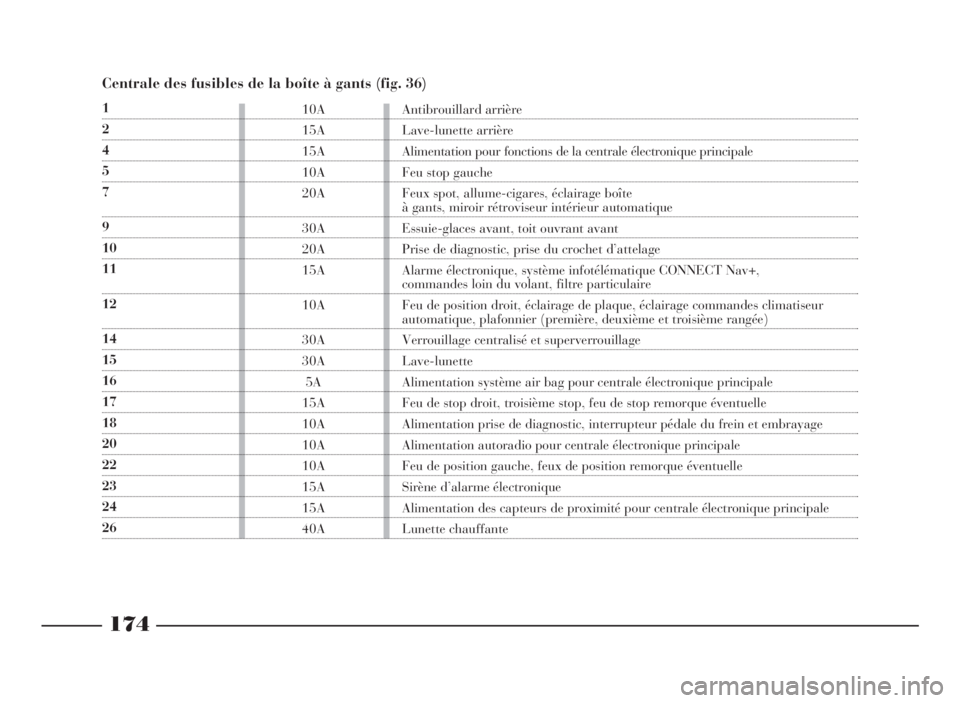

Centrale des fusibles de la boîte à gants (fig. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40AAntibrouillard arrière
Lave-lunette arrière
Alimentation pour fonctions de la centrale électronique principale
Feu stop gauche
Feux spot, allume-cigares, éclairage boîte
à gants, miroir rétroviseur intérieur automatique
Essuie-glaces avant, toit ouvrant avant
Prise de diagnostic, prise du crochet d’attelage
Alarme électronique, système infotélématique CONNECT Nav+,
commandes loin du volant, filtre particulaire
Feu de position droit, éclairage de plaque, éclairage commandes climatiseur
automatique, plafonnier (première, deuxième et troisième rangée)
Verrouillage centralisé et superverrouillage
Lave-lunette
Alimentation système air bag pour centrale électronique principale
Feu de stop droit, troisième stop, feu de stop remorque éventuelle
Alimentation prise de diagnostic, interrupteur pédale du frein et embrayage
Alimentation autoradio pour centrale électronique principale
Feu de position gauche, feux de position remorque éventuelle
Sirène d’alarme électronique
Alimentation des capteurs de proximité pour centrale électronique principale
Lunette chauffante
152-182 FRA Phedra 7.0:152-182 FRA Phedra 12-11-2009 9:52 Pagina 174

175
Boîtier des fusibles près de la batterie (fig. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040A
40A
30A
–
–
–
–
25A
25A
20A
20A
10A
10A
15A
20A
20APorte latérale coulissante électrique droite
Porte latérale coulissante électrique gauche
Amplificateur HI-FI
Libre
Libre
Libre
Libre
Siège conducteur à réglage électrique
Siège passager à réglage électrique
Toit ouvrant troisième rangée
Toit ouvrant deuxième rangée
Siège chauffé passager
Siège chauffé conducteur
Dispositif électrique sécurité enfants
Prise électrique 12V arrière troisième rangée
Prise électrique 12V dans le siège conducteur
