2010 Lancia Phedra pojistky

23
Při předání vozidlo je systém „autoclo-
se“ aktivní, což znamená, že při překro-
čení rychlosti 10 km/h se dveře i zadní
výklopné víko automaticky zamknou. Na
skutečnost, že je funkce aktivní, budete
upozorněni zvukovou výstrahou při kaž-
dém přepnutí klíčku v zapalování na M.
Chcete-li funkci vypnout, podržte dé-
le než 3 sekundy stisknuté tlačítko A.
ELEKTRICKÉ VYPNUTÍ
OVLÁDAČŮ DRUHÉ ŘADY
SEDADEL (obr. 13)
U elektrických ovládačů zavírá-
ní/otevírání oken na straně řidiče se na-
chází tlačítko A, jímž se zablokují elek-
trické ovládače oken a střešního okna u
zadních řad (u příslušné verze vozidla) a
posuvných bočních dveří u druhé řady.PŘEDNÍ DVEŘE
Manuální otevření/zavření zvenku
(obr. 14)
Otevření: Otočte klíček do polohy 1
a zatáhněte za kliku ve směru vyznače-
ném šipkou.
Zavření: Zavřete dveře a otočte klíček
do polohy 2.
UPOZORNĚNÍPřed otočením je nut-
no klíček zasunout do zámku na doraz.
obr. 13
L0B0013b
obr. 14
L0B0407b
Dětskou pojistku používej-
te, jakmile ve vozidle cestují
i děti.
Po zapnutí dětské pojistky
zkontrolujte zatažením za
vnitřní kliku dveří, zda je sku-
tečně zapnuta.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 23

27
MECHANICKÁ POJISTKA
(obr. 22)
Zadní posuvné dveře jsou opatřeny po-
jistkou, která znemožní jejich otevření
zevnitř.
poloha 1– dětská pojistka je vypnuta
(dveře jdou zevnitř otevřít);
poloha 2– dětská pojistka je zapnuta
(dveře jsou zamknuté).
Dětská pojistka zůstane zapnuta i při
elektrickém odemknutí dveří.
UPOZORNĚNÍDětskou pojistkou
se zamknou pouze příslušné dveře. Po zapnutí „superzamknu-
tí“se nedají dveře otevřít ze-
vnitř. Proto se před vystoupe-
ním z vozidla ujistěte, že v kabině
nikdo nesedí.
Vypne se otevřením dveří klíčkem ne-
bo dálkovým ovládáním a stiskem tla-
čítka B(obr. 8).
obr. 22
L0B0014b
DĚTSKÁ POJISTKA
Dětské pojistky mohou být dvojího ty-
pu: elektrická nebo mechanická.
MECHANICKÁ POJISTKA
(obr. 21)
U elektrických ovládačů zavírá-
ní/otevírání oken na straně řidiče se na-
chází tlačítko A, jímž se zablokují elek-
trické ovládače oken a střešního okna u
zadních řad (u příslušné verze vozidla) a
posuvných bočních dveří u druhé řady.
Dětskou pojistku používejte
vždy, jakmile ve vozidle cestu-
jí i děti.
obr. 21
L0B0013b
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 27

28
Dětskou pojistku používej-
te, jakmile ve vozidle cestují
i děti.PŘEDNÍ SEDADLA
Sedadla se smějí nastavovat
výhradně při stojícím vozidle.
NASTAVENÍ V PODÉLNÉM
SMĚRU (obr. 23)
Zatáhněte za páku Aa zatlačte sedad-
lo dopředu nebo dozadu. Povolte páku a pohybem do-
předu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve vo-
didlech. Pokud by nebylo sedadlo řád-
ně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
NASTAVENÍ SKLONU
OPĚRADLA (obr. 24)
Zvedněte páku A, po nastavení opěra-
dla do požadované polohy páku uvolněte.
Po zapnutí dětské pojistky
zkontrolujte zatažením za
vnitřní kliku obou posuvných
dveří, zda je skutečně zapnuta.
obr. 23
L0B0016b
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 28

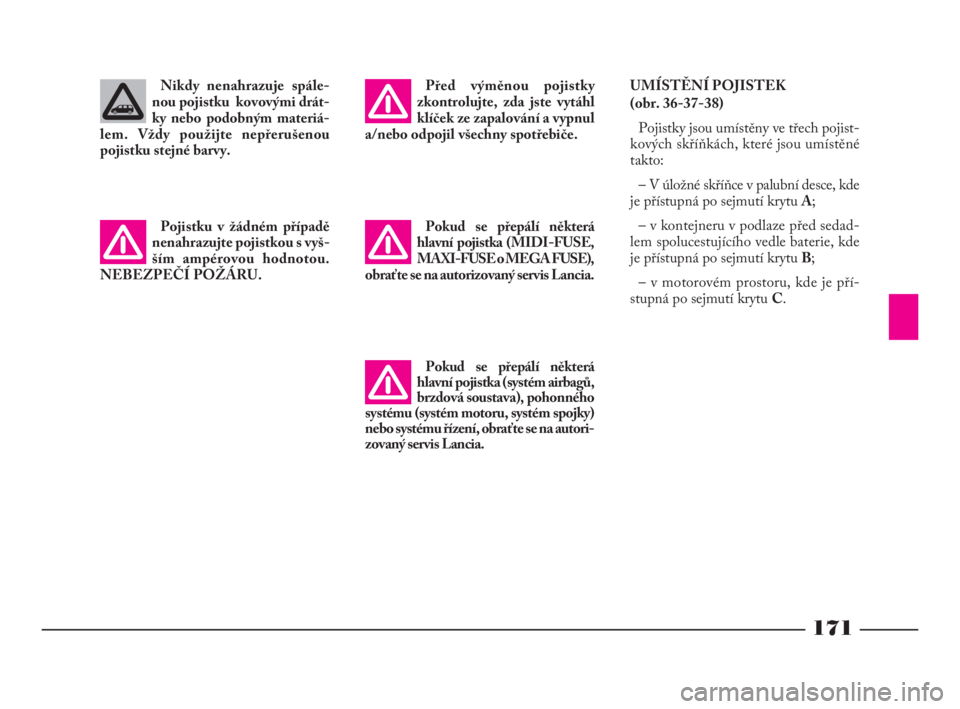

171
Nikdy nenahrazuje spále-
nou pojistku kovovými drát-
ky nebo podobným materiá-
lem. Vždy použijte nepřerušenou
pojistku stejné barvy.
Pojistku v žádném případě
nenahrazujte pojistkou s vyš-
ším ampérovou hodnotou.
NEBEZPEČÍ POŽÁRU.Pokud se přepálí některá
hlavní pojistka (MIDI-FUSE,
MAXI-FUSE o MEGA FUSE),
obraťte se na autorizovaný servis Lancia.UMÍSTĚNÍ POJISTEK
(obr. 36-37-38)
Pojistky jsou umístěny ve třech pojist-
kových skříňkách, které jsou umístěné
takto:
– V úložné skříňce v palubní desce, kde
je přístupná po sejmutí krytu A;
– v kontejneru v podlaze před sedad-
lem spolucestujícího vedle baterie, kde
je přístupná po sejmutí krytu B;
– v motorovém prostoru, kde je pří-
stupná po sejmutí krytu C. Před výměnou pojistky
zkontrolujte, zda jste vytáhl
klíček ze zapalování a vypnul
a/nebo odpojil všechny spotřebiče.
Pokud se přepálí některá
hlavní pojistka (systém airbagů,
brzdová soustava), pohonného
systému (systém motoru, systém spojky)
nebo systému řízení, obraťte se na autori-
zovaný servis Lancia.
152-182 Phedra LUM CZ 17-11-2009 10:41 Pagina 171

177
V této pojistkové skříňce jsou umístěny následující pojistky MAXI-FUSE:
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE50 A
50 A
30 A
60 A
70 A
30 A
40 A
50 AElektrický ventilátor (druhá rychlost)
Systém ABS, systém ESP
Elektromagnetický ventil ESP
Napájení hlavní elektronické řídicí jednotky 1
Napájení hlavní elektronické řídicí jednotky 2
Elektrický ventilátor (první rychlost)
Systém Lancia CODE
Přídavné ventilátory klimatizace
152-182 Phedra LUM CZ 17-11-2009 10:41 Pagina 177

237
Podvozek (značení) ...................... 214
Pojistky (výměna) ........................ 170
– pojistková skříňka v motorovém
prostoru .......................... 173-176
– pojistková skříňka vedle
baterie ............................. 172-175
– pojistková skříňky v odkládací
skříňce ............................ 172-174
– seznam .......... 174-175-176-177
– základní informace ................ 170
Popelník ...................................... 100
Posuvné dveře
– otevření/zavření .............. 24-25
Používání vozidla a praktické
rady .......................................... 135
Prolisy na nápojové
Prostorová ochrana ...................... 20
Prostřední prolis na nápoje .......... 97
Proudové zásuvky ........................ 104
Pružná obinadla ........................... 100
Pryžové hadice (údržba) .............. 205
Přední dveře
– automatické zamknutí
(autoclose) ............................. 22
– otevření/zavření .............. 21-22
– superzamknutí ....................... 26Přední sedadla ............................. 28
– loketní opěrky ....................... 37
– nastavení ........................ 28-29
– opěrky hlavy .......................... 36
– otočná .................................... 31
– uložení polohy sedadla řidiče
do paměti .............................. 30
– vnitřní uspořádání .......... 34-35
Přední stropní svítilna ................. 102
– výměna žárovek ..................... 168
Přenos výkonu
– technické charakteristiky ....... 218
Přeprava dětí, bezpečná ............... 46
Přeprava zavazadel ....................... 110
– zakrývací roleta zavazadlového
prostoru .......................... 111-112
Připevnění nákladu ...................... 110
Přípojná vozidla ........................... 147
Příslušenství zakoupené
uživatelem ................................ 132
Přístroje (nastavení jasu) .............. 54
Přístroje, palubní .................. 54-55
Přístrojová deska ................... 54-55
– nastavení jasu přístrojů .......... 54
Pylový filtr ............................ 189-198
– údržba ............................ 185-187Ráfky kol
– ráfky, značení .................. 221
– typ .................................. 222
– upozornění ..................... 219
Recirkulace výfukových plynů
(soustava) ................................. 7
Regulátor konstantní rychlosti
(Cruise Control) ....................... 88
Rozměry ...................................... 223
Rukojeti ....................................... 99
Rychloměr ................................... 55
Řetězy, sněhové ......................... 150
Řízení
– technické charakteristiky ....... 219
Senzor, dešťový ................... 82-83
Seznamte se s vozidlem ............... 14
Signály pro správné řízení ............ 8
Síť na upevnění zavazadel
(v zavazadlovém prostoru) ........ 99
Skla
– čistění .................................... 210
Sklopná plošina ........................... 98
Skříňka zapalování, spínací .......... 21
Sluneční clona ............................. 99
233-244 Phedra LUM CZ 17-11-2009 10:58 Pagina 237
