2010 Lancia Phedra sensor

131

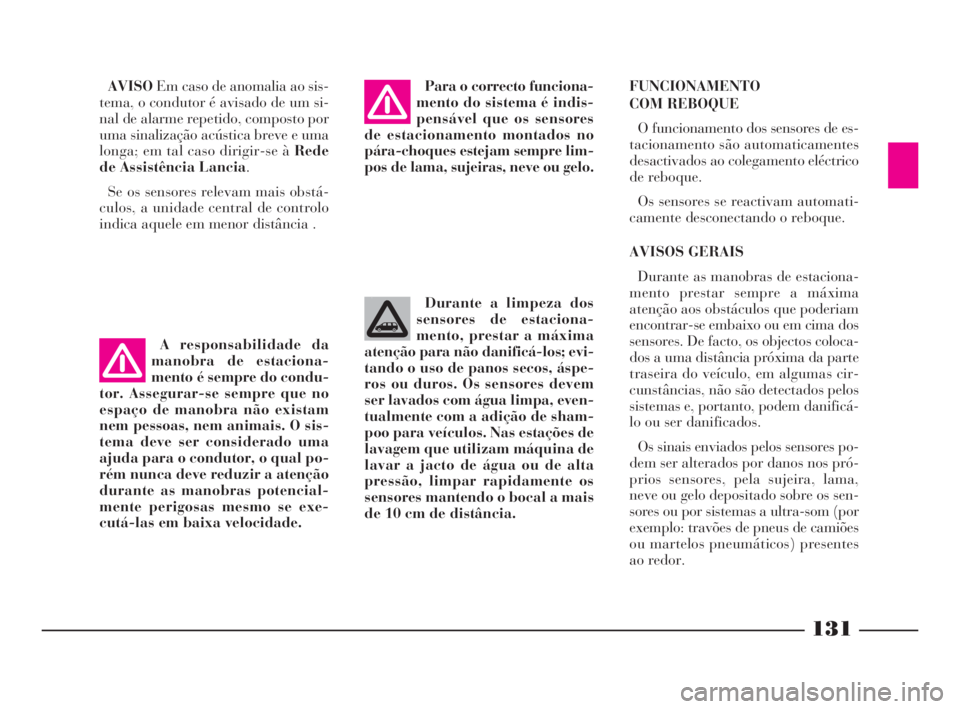

A responsabilidade da
manobra de estaciona-
mento é sempre do condu-
tor. Assegurar-se sempre que no
espaço de manobra não existam
nem pessoas, nem animais. O sis-
tema deve ser considerado uma
ajuda para o condutor, o qual po-
rém nunca deve reduzir a atenção
durante as manobras potencial-
mente perigosas mesmo se exe-
cutá-las em baixa velocidade.Para o correcto funciona-
mento do sistema é indis-
pensável que os sensores
de estacionamento montados no
pára-choques estejam sempre lim-
pos de lama, sujeiras, neve ou gelo.
Durante a limpeza dos
sensores de estaciona-
mento, prestar a máxima
atenção para não danificá-los; evi-
tando o uso de panos secos, áspe-
ros ou duros. Os sensores devem
ser lavados com água limpa, even-
tualmente com a adição de sham-
poo para veículos. Nas estações de
lavagem que utilizam máquina de
lavar a jacto de água ou de alta
pressão, limpar rapidamente os
sensores mantendo o bocal a mais
de 10 cm de distância.FUNCIONAMENTO
COM REBOQUE
O funcionamento dos sensores de es-
tacionamento são automaticamentes
desactivados ao colegamento eléctrico
de reboque.
Os sensores se reactivam automati-
camente desconectando o reboque.
AVISOS GERAIS
Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que poderiam
encontrar-se embaixo ou em cima dos
sensores. De facto, os objectos coloca-
dos a uma distância próxima da parte
traseira do veículo, em algumas cir-
cunstâncias, não são detectados pelos
sistemas e, portanto, podem danificá-
lo ou ser danificados.
Os sinais enviados pelos sensores po-
dem ser alterados por danos nos pró-
prios sensores, pela sujeira, lama,
neve ou gelo depositado sobre os sen-
sores ou por sistemas a ultra-som (por
exemplo: travões de pneus de camiões
ou martelos pneumáticos) presentes
ao redor.
AVISOEm caso de anomalia ao sis-
tema, o condutor é avisado de um si-
nal de alarme repetido, composto por
uma sinalização acústica breve e uma
longa; em tal caso dirigir-se à Rede
de Assistência Lancia.
Se os sensores relevam mais obstá-
culos, a unidade central de controlo
indica aquele em menor distância .
066-134 POR Phedra 10-03-2009 13:24 Pagina 131

153

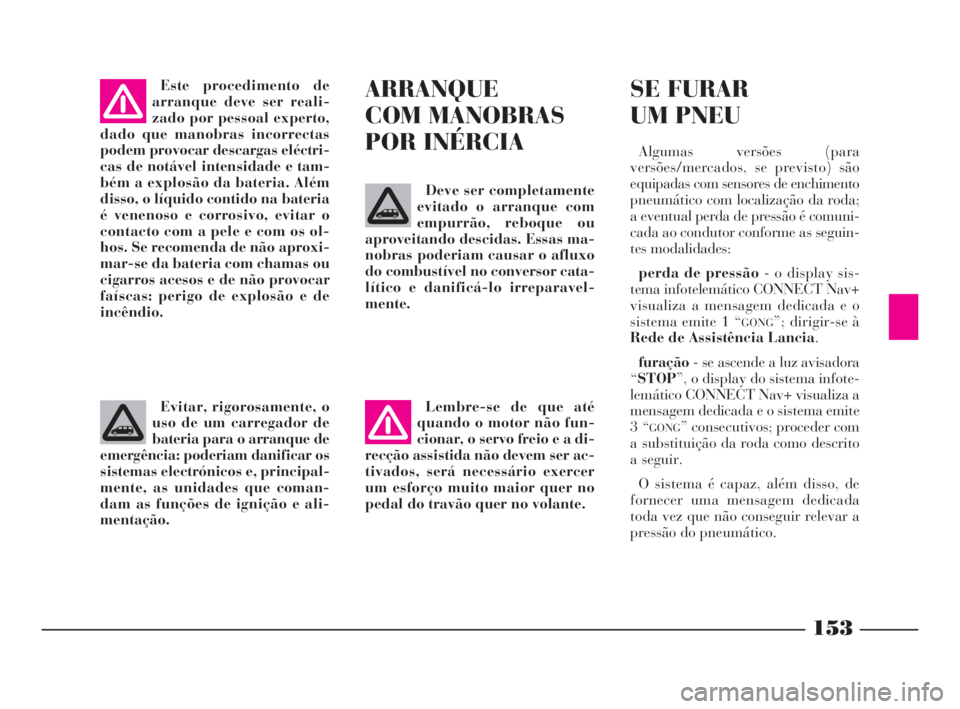

Evitar, rigorosamente, o
uso de um carregador de
bateria para o arranque de
emergência: poderiam danificar os
sistemas electrónicos e, principal-
mente, as unidades que coman-
dam as funções de ignição e ali-
mentação.
ARRANQUE
COM MANOBRAS
POR INÉRCIA
Deve ser completamente
evitado o arranque com
empurrão, reboque ou
aproveitando descidas. Essas ma-
nobras poderiam causar o afluxo
do combustível no conversor cata-
lítico e danificá-lo irreparavel-
mente. Este procedimento de
arranque deve ser reali-
zado por pessoal experto,
dado que manobras incorrectas
podem provocar descargas eléctri-
cas de notável intensidade e tam-
bém a explosão da bateria. Além
disso, o líquido contido na bateria
é venenoso e corrosivo, evitar o
contacto com a pele e com os ol-
hos. Se recomenda de não aproxi-
mar-se da bateria com chamas ou
cigarros acesos e de não provocar
faíscas: perigo de explosão e de
incêndio.
Lembre-se de que até
quando o motor não fun-
cionar, o servo freio e a di-
recção assistida não devem ser ac-
tivados, será necessário exercer
um esforço muito maior quer no
pedal do travão quer no volante.
SE FURAR
UM PNEU
Algumas versões (para
versões/mercados, se previsto) são
equipadas com sensores de enchimento
pneumático com localização da roda;
a eventual perda de pressão é comuni-
cada ao condutor conforme as seguin-
tes modalidades:
perda de pressão - o display sis-
tema infotelemático CONNECT Nav+
visualiza a mensagem dedicada e o
sistema emite 1 “
GONG”; dirigir-se à
Rede de Assistência Lancia.
furação- se ascende a luz avisadora
“STOP”, o display do sistema infote-
lemático CONNECT Nav+ visualiza a
mensagem dedicada e o sistema emite
3 “
GONG” consecutivos; proceder com
a substituição da roda como descrito
a seguir.
O sistema é capaz, além disso, de
fornecer uma mensagem dedicada
toda vez que não conseguir relevar a
pressão do pneumático.
152-182 POR Phedra 7.0:LUM 12-11-2009 15:34 Pagina 153

174

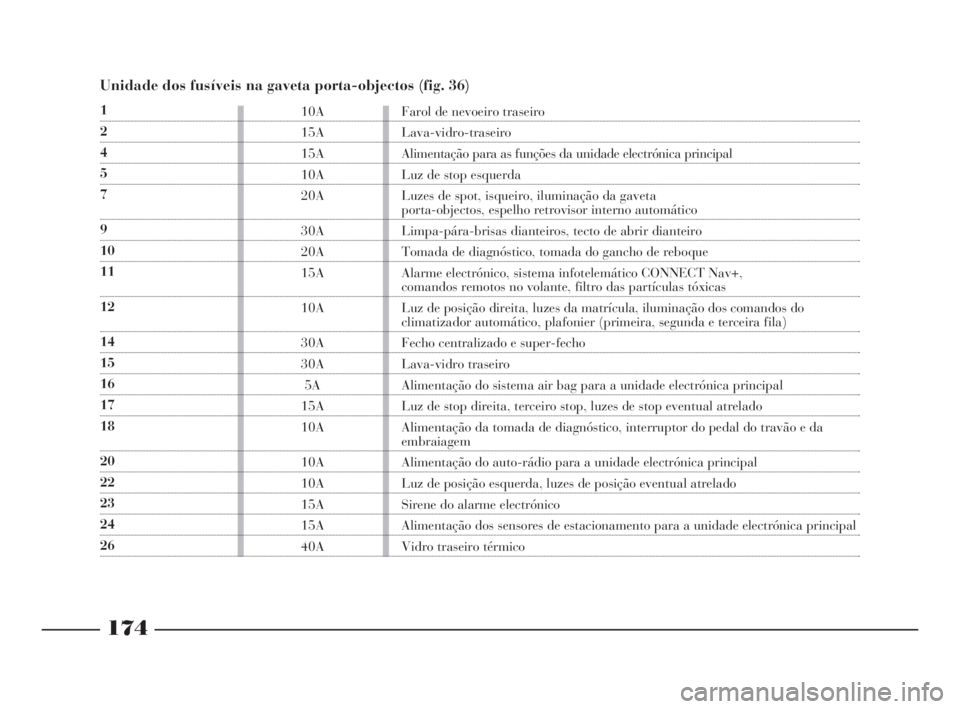

Unidade dos fusíveis na gaveta porta-objectos (fig. 36)
