2010 Lancia Musa stop start

78
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING

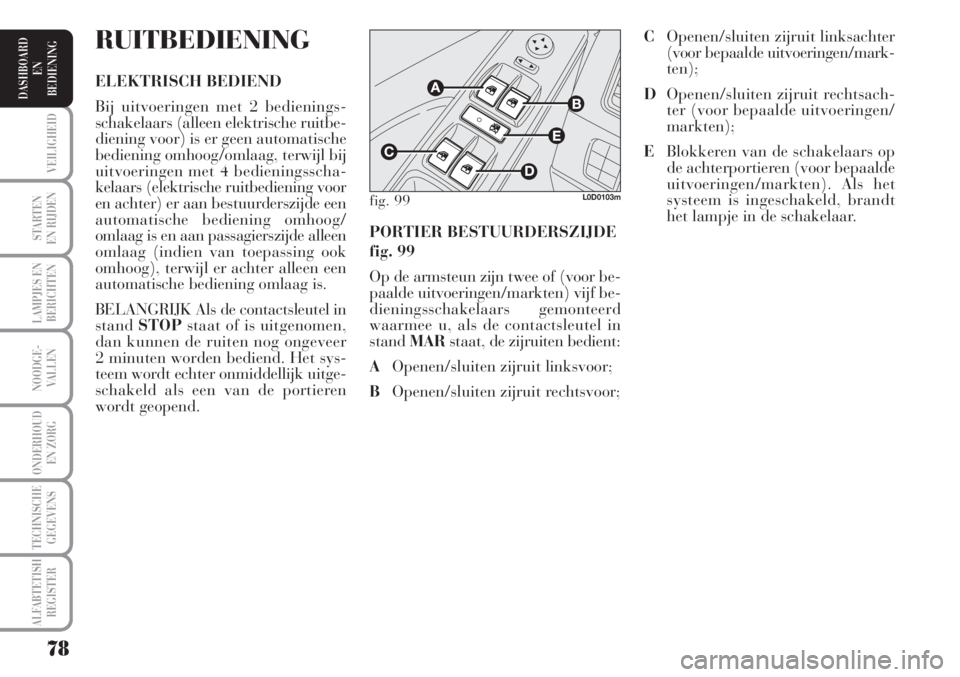

PORTIER BESTUURDERSZIJDE
fig. 99
Op de armsteun zijn twee of (voor be-
paalde uitvoeringen/markten) vijf be-
dieningsschakelaars gemonteerd
waarmee u, als de contactsleutel in
standMARstaat, de zijruiten bedient:
AOpenen/sluiten zijruit linksvoor;
BOpenen/sluiten zijruit rechtsvoor;
RUITBEDIENING
ELEKTRISCH BEDIEND
Bij uitvoeringen met 2 bedienings-
schakelaars (alleen elektrische ruitbe-
diening voor) is er geen automatische
bediening omhoog/omlaag, terwijl bij
uitvoeringen met 4 bedieningsscha-
kelaars (elektrische ruitbediening voor
en achter) er aan bestuurderszijde een
automatische bediening omhoog/
omlaag is en aan passagierszijde alleen
omlaag (indien van toepassing ook
omhoog), terwijl er achter alleen een
automatische bediening omlaag is.
BELANGRIJK Als de contactsleutel in
standSTOPstaat of is uitgenomen,
dan kunnen de ruiten nog ongeveer
2 minuten worden bediend. Het sys-
teem wordt echter onmiddellijk uitge-
schakeld als een van de portieren
wordt geopend.
fig. 99L0D0103m
COpenen/sluiten zijruit linksachter
(voor bepaalde uitvoeringen/mark -
ten);
DOpenen/sluiten zijruit rechtsach-
ter (voor bepaalde uitvoeringen/
markten);
EBlokkeren van de schakelaars op
de achterportieren (voor bepaalde
uitvoeringen/markten). Als het
systeem is ingeschakeld, brandt
het lampje in de schakelaar.

79
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Automatische werking
(voor bepaalde
uitvoeringen/markten)
Enkele uitvoeringen met vier elek-
trisch bedienbare ruiten met automa-
tische bediening omhoog en omlaag
van de portierruit aan bestuurders-
zijde en alleen omlaag van de andere
ruiten.
ASchakelaar voor automatisch
volledig openen en sluiten;
B-C-DSchakelaars voor alleen au-
tomatisch volledig openen.
Druk kort op een van de schakelaars
voor het „stapsgewijs” openen/sluiten
van de ruit. Als u de schakelaar lo-
slaat, stopt de beweging van de ruit.
PORTIER PASSAGIERSZIJDE
EN ACHTERPORTIEREN fig. 100
(voor bepaalde
uitvoeringen/markten)
In de armsteun van ieder portier is
een schakelaar gemonteerd om aan
die zijde de ruit te bedienen.
fig. 100L0D0103m
Onzorgvuldig gebruik van
de elektrische ruitbedie-
ning kan gevaarlijk zijn. Contro-
leer voor en tijdens het bedienen
van de ruit altijd of de passagiers
niet kunnen worden verwond door
de bewegende ruiten, hetzij direct
door contact met de ruit, hetzij
door voorwerpen die door de ruit
worden meegesleept of geraakt.
Verwijder altijd de sleutel uit het
contactslot als u de auto verlaat om
te voorkomen dat een onverwachtse
inschakeling van de elektrische
ruitbediening gevaar oplevert voor
de achtergebleven passagiers.
ATTENTIE
fig. 101L0D0156m
HANDMATIGE RUITBEDIENING
(voor bepaalde
uitvoeringen/markten)
Open of sluit de ruiten met de be-
treffende slingerfig. 101.

82
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
MOTORKAP
OPENEN
Ga als volgt te werk:
❒trek de hendelA-fig. 106in de
richting van de pijl;
❒plaats het hendeltje B-fig. 108
naar links zoals aangegeven door
de pijl;
❒til de motorkap op en trek gelijk-
tijdig de steunstang C-fig. 107uit
de klem D; steek vervolgens het
uiteinde van de stang in de zitting
Eop de motorkap.
BELANGRIJK Controleer of de armen
van de ruitenwissers tegen de ruit aan-
staan voordat u de motorkap optilt.
fig. 106L0D0113m
fig. 107L0C0115m
fig. 108L0D0392m
Om veiligheidsredenen moet
de motorkap tijdens het
rijden altijd goed gesloten zijn.
Controleer daarom altijd of de mo-
torkap goed vergrendeld is. Als
u tijdens het rijden merkt dat de
motorkap niet goed is vergrendeld,
stop dan onmiddellijk en sluit de
motorkap op de juiste wijze.
ATTENTIE

85
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
ABS
Het ABS dat geïntegreerd is in het
remsysteem, voorkomt dat tijdens het
remmen de wielen blokkeren, onge-
acht de conditie van het wegdek en de
pedaaldruk, en verhindert daarmee
het doorslippen van een of meerdere
wielen. Hierdoor blijft de auto be-
stuurbaar, zelfs bij noodstops.
De installatie wordt gecompleteerd
met het EBD-systeem (Electronic Bra-
king Force Distribution) waarmee de
remkracht tussen de voor- en de ach-
terwielen verdeeld wordt.
WAARSCHUWING Voor een maxi-
male werking van het remsysteem is
een inrijperiode van circa 500 km no-
dig: tijdens deze periode moet bruusk,
herhaaldelijk of langdurig remmen
worden voorkomen.ACTIVERING
VAN HET SYSTEEM
Als het ABS in werking treedt, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig
geluid: dit geeft aan dat het noodzake-
lijk is uw snelheid aan te passen aan de
beschikbare grip op het wegdek.
MECHANICAL BRAKE ASSIST
(remregeling bij noodstops) (voor
bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uit-
geschakeld, herkent noodstops (op
basis van de snelheid waarmee het
rempedaal wordt ingetrapt) en ver-
hoogt de druk in het remcircuit aan-
zienlijk, waardoor het systeem sneller
en krachtiger kan remmen.
WAARSCHUWING Als het Mechani-
cal Brake Assist wordt geactiveerd, is
het mogelijk dat het systeem lawaai
produceert. Dit is normaal. Houd tij-
dens het remmen het rempedaal in ie-
der geval goed ingedrukt.
Als het ABS in werking
treedt, dan is de grip van de
banden op het wegdek beperkt: u
dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE
Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig
worden gereden en mogen er geen
onnodige risico’s worden genomen.
ATTENTIE
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschu-
wingslampje>op het instrumenten-
paneel en verschijnt er een melding
(bepaalde uitvoeringen) op het instel-
bare multifunctionele display (zie het
hoofdstuk „Lampjes en berichten”).
In dat geval blijft het remsysteem nor-
maal werken, maar zonder de moge-
lijkheden van het ABS. Rijd voorzich-
tig naar de dichtstbijzijnde werkplaats
van het Lancia Servicenetwerk om het
systeem te laten controleren.
Storing in EBD
Bij een storing branden de waarschu-
wingslampjes>enxop het instru-
mentenpaneel en verschijnt er een be-
richt (bepaalde uitvoeringen) op het
multifunctionele display (zie het
hoofdstuk „Lampjes en berichten”).

86
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlo-
pende diagnose worden uitgevoerd op
die componenten op de auto die van
invloed zijn op de emissie.
Bovendien meldt het systeem, door
het branden van het lampje
Uop het
instrumentenpaneel en het verschij-
nen van een bericht op het instelbare
multifunctionele display (bepaalde
uitvoeringen – zie hoofdstuk „Lamp-
jes en berichten”) dat de betreffende
componenten defect zijn.
Het doel is:
❒de werking van het systeem con-
troleren;
❒signaleren wanneer door een storing
de emissies boven de wettelijk vast-
gestelde drempelwaarde uitkomen;
❒signaleren wanneer het noodzake-
lijk is defecte componenten te ver-
vangen. In dit geval kunnen bij krachtig rem-
men de achterwielen vroegtijdig blok-
keren waardoor de auto kan slippen.
Rijd zeer voorzichtig naar de dichtst-
bijzijnde werkplaats van het Lancia
Servicenetwerk om het systeem te la-
ten controleren.Het systeem beschikt verder nog over
een diagnosestekker die, als deze ver-
bonden is met speciale apparatuur,
het mogelijk maakt, de door de rege-
leenheid opgeslagen storingscodes en
de specifieke parameters voor de
diagnose en werking van de motor, te
lezen. Deze controle kan ook worden
uitgevoerd door de verkeerspolitie.
BELANGRIJK Na het verhelpen van
de storing moet het Lancia Service-
netwerk voor een complete controle
van het systeem, tests uitvoeren op
een testbank en, zo nodig, een proef-
rit maken die eventueel een langere
afstand kan omvatten.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag
de remdruk niet maar houd het
rempedaal juist goed ingetrapt; op
deze manier hebt u de kortste rem-
weg in relatie tot de conditie van
het wegdek.
ATTENTIE
Als het waarschuwings-
lampjexop het instru-
mentenpaneel gaat branden (bij
bepaalde uitvoeringen verschijnt
op het multifunctionele display ook
een bericht), stop dan onmiddellijk
en wendt u tot het Lancia Service-
netwerk. Als er vloeistof lekt uit het
hydraulische systeem, wordt de
werking van zowel het conventio-
nele remsysteem als het ABS in ge-
vaar gebracht.
ATTENTIE
Als u de contactsleutel in
stand MAR draait en het
lampjeUgaat niet branden
of het gaat branden of knip-
peren tijdens het rijden (er verschijnt
ook een bericht op het instelbare mul-
tifunctionele display), wendt u dan zo
snel mogelijk tot het Lancia Service-
netwerk. De werking van het lampje
Ukan met speciale apparatuur door
de verkeerspolitie gecontroleerd wor-
den. Houd u aan de wetgeving van het
land waarin u rijdt.

91
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Meetbereik
Het meetbereik in het midden varieert
afhankelijk van de uitvoering van de
auto: het meetbereik is 140 cm, ter-
wijl bij kleine obstakels (of bij par-
keerobstakels met ronde vormen) het
meetbereik 70 cm is. Het meetbereik
aan de zijkant is 60 cm.
Als de sensoren meerdere obstakels
signaleren, dan reageren zij alleen op
die obstakels die zich het dichtst bij
de auto bevinden.
STORINGSMELDINGEN
Zie het hoofdstuk „Lampjes en be-
richten”.
WERKING MET AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld als de
stekker van de elektrische kabel van
de aanhanger wordt aangesloten op
de stekkerdoos van de trekhaak.
De sensoren worden automatisch weer
ingeschakeld als u de aanhangerstek-
ker loskoppelt. AKOESTISCHE SIGNALEN
Als de achteruit wordt ingeschakeld,
klinkt er automatisch een onderbro-
ken geluidssignaal.
Het geluidssignaal:
❒neemt toe als de afstand tot het
obstakel kleiner wordt;
❒klinkt ononderbroken als de af-
stand tot het obstakel minder is
dan ongeveer 30 cm en stopt on-
middellijk als de afstand tot het
obstakel groter wordt;
❒blijft constant als de gemeten af-
stand onveranderd blijft, terwijl, als
deze situatie zich voordoet bij de
sensoren aan de zijkant, het signaal
na 3 seconden onderbroken wordt,
om bijvoorbeeld signalen te voor-
komen als u langs een muur rijdt.
fig. 115L0D0395m
ALGEMENE OPMERKINGEN
❒Controleer tijdens parkeer-
manoeuvres of zich geen obstakels
op of onder de sensoren bevinden.
❒Obstakels die zich dicht bij de
achterkant van de auto bevinden,
worden onder bepaalde omstan-
digheden niet door het systeem ge-
signaleerd en kunnen dus de auto
beschadigen of zelf beschadigd
worden.
❒De metingen van de sensoren kun-
nen beïnvloed worden/zijn door
beschadiging van de sensoren zelf,
door vuil, sneeuw of ijs op de sen-
soren of door ultrasone systemen
(bijv. luchtdrukremmen van vracht-
wagens of pneumatische hamers)
die zich in de nabijheid bevinden.

112
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
Rijd altijd met beide han-
den op de stuurwielrand,
zodat bij het in werking treden van
de airbag, het systeem niet wordt
gehinderd door obstakels. Rijd niet
met voorover gebogen lichaam,
maar ga goed rechtop zitten en
steun tegen de rugleuning. Laat bij
diefstal of een poging tot diefstal,
bij beschadiging of als de auto bij
een overstroming onder water is ge-
weest, het airbagsysteem door het
Lancia Servicenetwerk controleren.
ATTENTIE
Reis niet met voorwerpen
op schoot of voor de borst
en houd vooral geen pijp, potlood
enz. in de mond. Bij een ongeval
waarbij de airbag in werking treedt,
kan dit ernstig letsel veroorzaken.
ATTENTIE
De frontairbag treedt in
werking als de botsing
zwaarder is dan een botsing waar-
bij alleen de gordelspanners wor-
den geactiveerd. Bij aanrijdingen
die tussen die twee drempelwaar-
den in liggen, treden alleen de gor-
delspanners in werking.
ATTENTIE
Als u de contactsleutel in
stand MAR draait, gaat
het lampje “(met de frontairbag
aan passagierszijde ingeschakeld)
enkele seconden knipperen, om
u eraan te herinneren dat de air-
bag aan passagierszijde bij een
botsing wordt geactiveerd. Hierna
moet het lampje doven.
ATTENTIE
De stoelen mogen niet met
water worden afgenomen
of met stoom worden gereinigd
(met de hand of in een automatisch
wasapparaat).
ATTENTIE
De airbag is geen vervan-
ging voor de veiligheids-
gordels, maar een aanvulling. Om-
dat de frontairbags niet worden
geactiveerd bij frontale botsingen
bij lage snelheid, bij zijdelingse
aanrijdingen en als de auto van
achter wordt aangereden of over de
kop slaat, worden in deze gevallen
de inzittenden uitsluitend door de
veiligheidsgordels beschermd. De
gordels moeten dus altijd gedragen
worden.
ATTENTIE
Haak geen harde voorwer-
pen aan de kledinghaakjes
en aan de steunhandgrepen.
ATTENTIE
Als de contactsleutel in
stand MAR staat, kunnen,
ook bij uitgezette motor, de airbags
inschakelen als de auto stilstaat en
de auto frontaal wordt aangereden
door een andere auto die met vol-
doende snelheid rijdt. Daarom mo-
gen, ook als de auto stilstaat,
absoluut geen kinderen op de pas-
sagiersstoel voor worden geplaatst.
Als de contactsleutel echter in
stand STOP staat, wordt bij een
ongeval geen enkel veiligheidssys-
teem (airbag of gordelspanners)
geactiveerd; als een systeem niet in
werking treedt, betekent dit niet
dat het systeem niet goed werkt.
ATTENTIE

114
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
MOTOR STARTEN
De auto is uitgerust met een elektro-
nische startblokkering: zie bij start-
problemen de paragraaf „Lancia
CODE” in het hoofdstuk „Dashboard
en bediening”. Direct na het starten
van de motor, vooral als de auto lan-
gere tijd niet is gebruikt, kan de mo-
tor iets meer geluid produceren. Dit
geluid, dat niet schadelijk is voor de
werking van de motor, wordt veroor-
zaakt door de hydraulische klepsto-
ters: het distributiesysteem op de ben-
zinemotor van de auto, dat bijdraagt
aan een vermindering van de onder-
houdswerkzaamheden.
BENZINEMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrij-
stand;
❒trap het koppelingspedaal geheel
in, zonder het gaspedaal in te
trappen;
❒draai de contactsleutel in stand
AV Ven laat de sleutel los zodra de
motor is aangeslagen.Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terug-
draaien in stand STOPvoordat u op-
nieuw start.
Als met de contactsleutel in stand
MARhet controlelampje
Ysamen
met het waarschuwingslampje Ublijft branden, raden wij u aan de
sleutel in stand STOPte draaien en
vervolgens weer in stand MAR; als het
lampje nog steeds blijft branden, pro-
beer het dan met de andere geleverde
sleutels.
Het is zeer gevaarlijk om
de motor in afgesloten
ruimten te laten draaien. De motor
verbruikt zuurstof en produceert
kooldioxide, koolmonoxide en an-
dere giftige gassen.
ATTENTIE
Het is raadzaam om gedu-
rende de eerste gebruiks -
periode geen maximale
prestaties van uw auto te
verlangen (bijv. snel accelereren,
langdurig rijden met hoge toerental-
len en krachtig remmen).
Laat de contactsleutel niet in
stand MAR staan als de mo-
tor is uitgezet, om te voorko-
men dat de accu ontlaadt.
Als de motor nog niet aanslaat, wendt
u dan tot het Lancia Servicenetwerk.
BELANGRIJK Laat de contactsleutel
niet in stand MARstaan als de motor
is uitgezet.
MULTIJET-MOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrij-
stand;
❒draai de contactsleutel in stand
MAR: op het instrumentenpaneel
gaan de controlelampjes
m,
UenYbranden;
